AUTOSAR中的IoHwAb是干啥的，怎么创建使用？

前言

IoHwAb原理应用和配置步骤讲解，附PDF版下载（限时）。

1.概念和应用

平时我们常见的IoHwAb这个名称，就是I/O Hardware Abstraction的缩写。从字面理解，它就是叫I/O硬件抽象层，就是用来访问底层I/O驱动的。

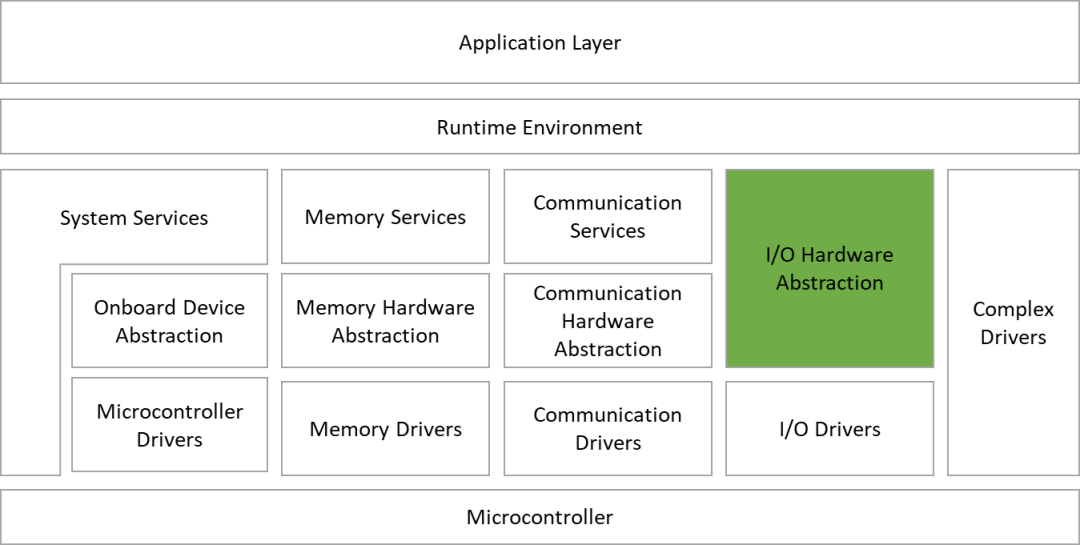

从架构图上看，IoHwAb在这个位置：

但是，这里要注意了，IoHwAb是ECU Abstraction Layer的一部分，但它也不是一个单独的模块，而是一组模块。

AUTOSAR定义这个IoHwAb并非旨在标准化此模块或模块组。相反，它旨在成为实现其与其他模块的功能接口的指南。

IoHwAb的目的是通过将IoHwAb端口映射到 ECU 信号来提供对 MCAL 驱动程序的访问。提供给软件组件的数据完全从物理层的值中抽象出来。因此，软件组件设计人员不再需要有关 MCAL 驱动程序的 API 和物理层值的单位的详细信息。

AUTOSAR_SWS_IOHardwareAbstraction

换句话说，IoHwAb是对底层驱动的抽象，让上层的设计者不要太关注底层的细节。

因此，每个ECU的需求和功能都不一样，所以这个IoHwAb的实现是跟着ECU走的，而无法做成像其他模块那样的标准化，因为软件组件对基本软件的要求必须适合于某个MCAL实现的功能。

IoHwAb位于MCAL驱动程序上方。这意味着 IoHwAb将调用驱动程序的API 来管理片上设备。MCAL 驱动器的配置取决于 SWC 所需的 ECU 信号质量。例如，当硬件Pin脚发变化时，可能需要发出通知（例如上升沿、下降沿）。系统设计人员必须配置 MCAL 驱动程序以允许给定信号的通知。通知由 MCAL 驱动程序生成，并在 IoHwAb中处理。

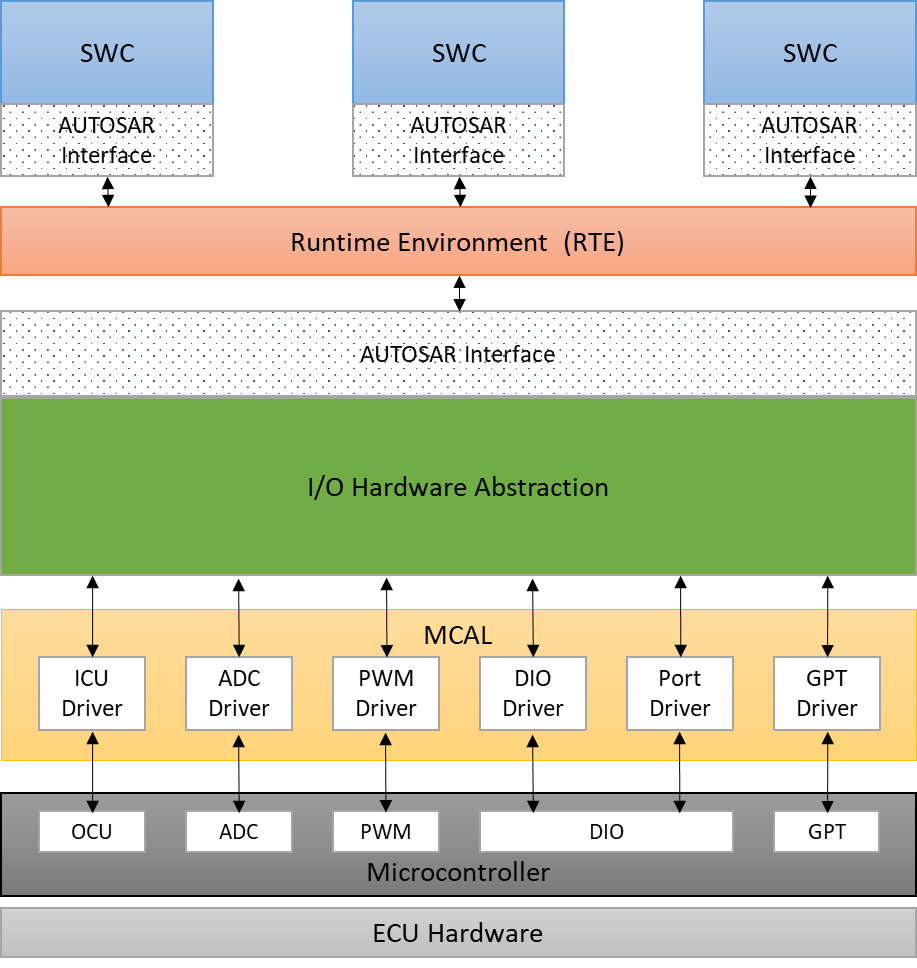

讲了这么多，还是用一个图解释更合适。

从这个图也可以看到，实际上IoHwAb是可以访问所有的MCAL驱动的。但实际上，像GPT这种的话，不会用IoHwAb的方式访问，CAN/LIN/Ethernet这些也不会用IoHwAb来访问。

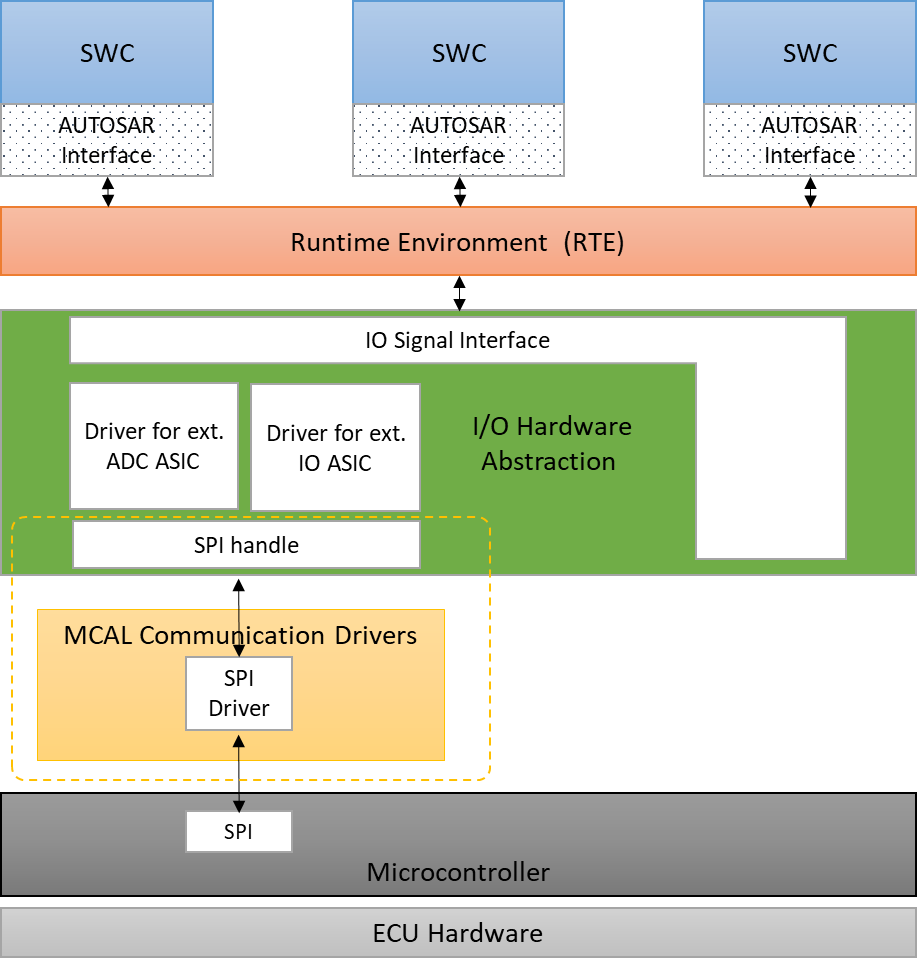

也许，你会问，IoHwAb可以用来访问Communication Driver吗，例如SPI，答案是肯定的。

那么UART和IIC呢？因为这两个驱动没有在MCAL标准化，直接在CDD（Complex Device Driver）层实现就可以了，不需要用到IoHwAb。

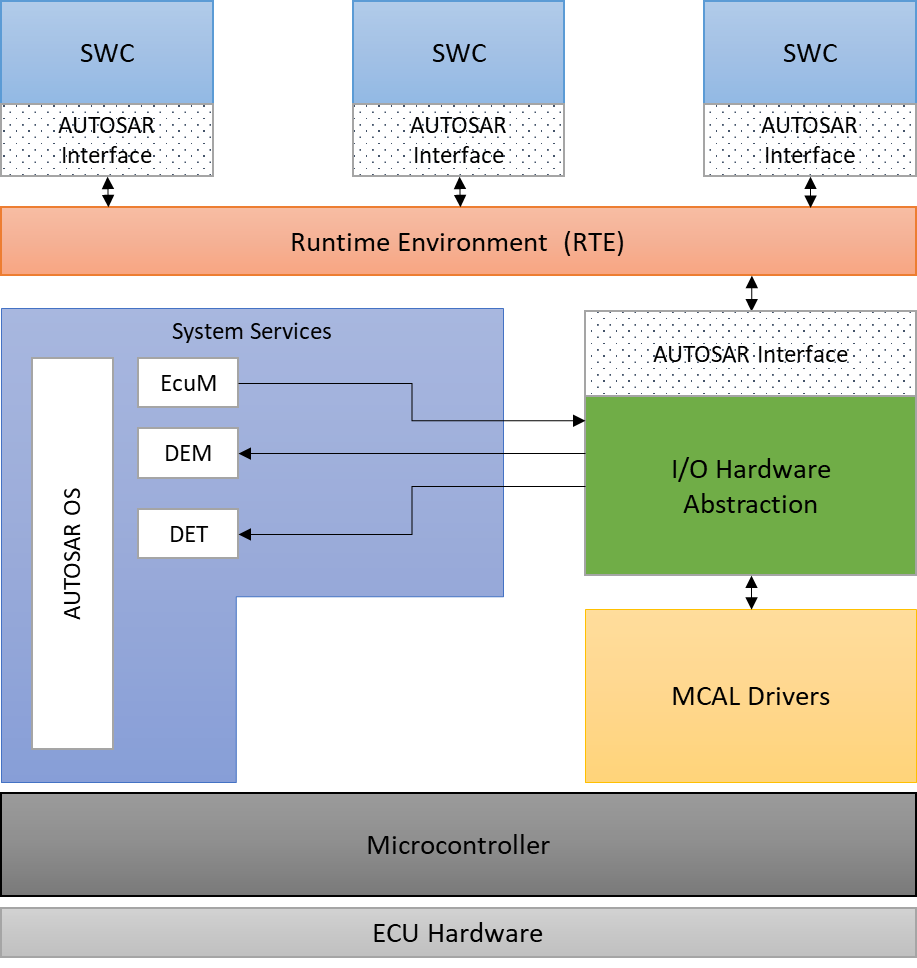

除了MCAL驱动，IoHwAb可以访问System的接口吗？也是可以的。

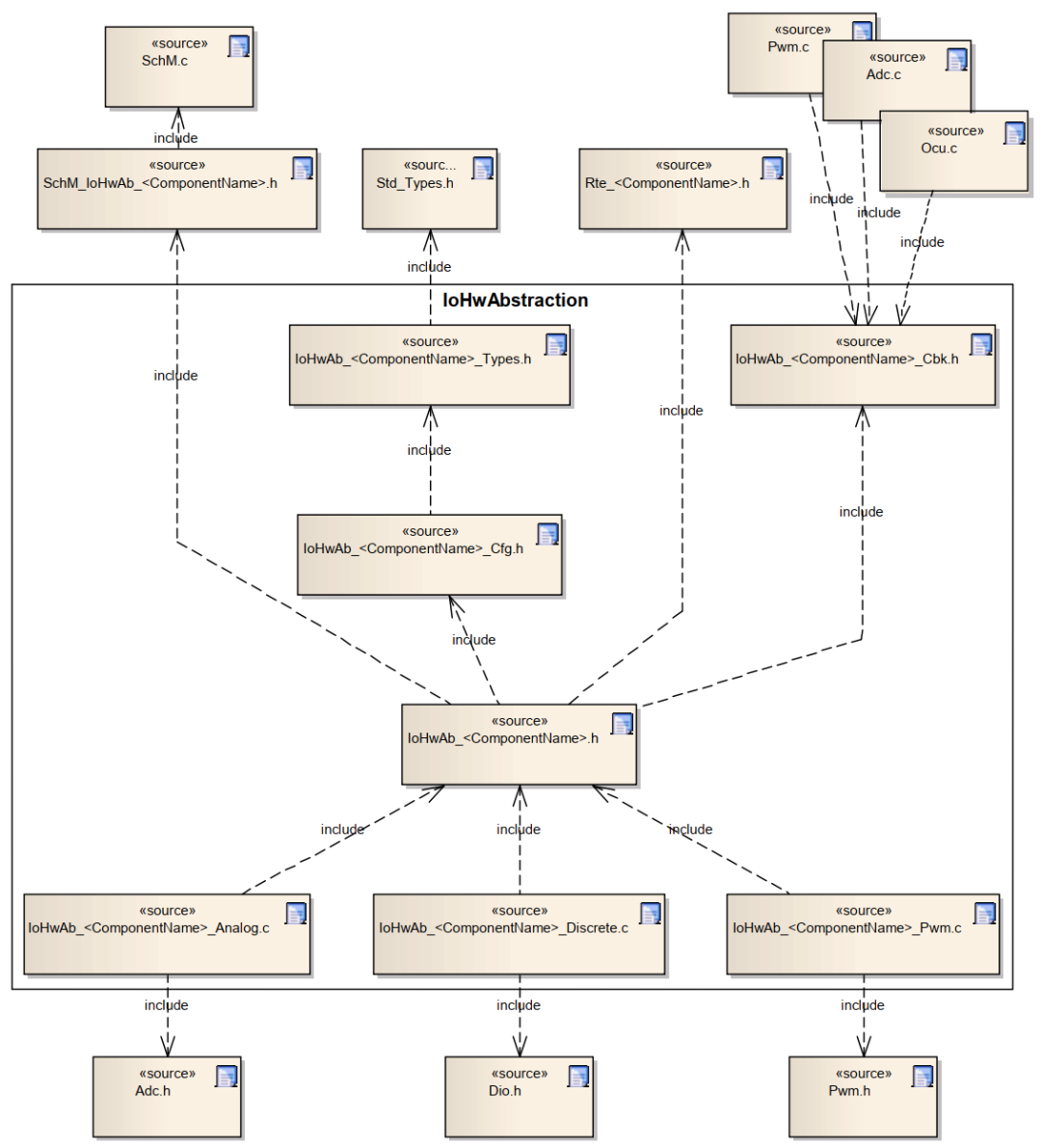

另外，以下是IoHwAb的头文件关系和接口关系图。

2. 实战配置

IoHwAb的配置，跟CDD以及普通的SWC配置是类似的。

方法1：
