智能监控型电源老化房方案

电源适配器专用老化房主要适用于充电器等电源成品（半成品）作一般性老化测试。其负载主体采用程控式电子负载，保证其稳定度和可调节性。该老化车配备电脑操作监控系统。

模拟量采集/老化房采集软件

一、老化房功能：

1 负载主体：采用ZHYC300W-4CH-75W系列电子负载；
2 监控功能：采用PC控制，用于设置老化技术参数和产品老化过程，监控被测产品输出电压/电流值，自动判定老化良品；
3 定时功能：老化时间可以设定在0.1-999H范围，自动定时功能。
4 老化数量：1536PCS。
5 电压冲击功能：ON/OFF通断时间和ON/OFF冲击时间可任意设定（10段）；

二、 老化房技术参数：

a)库尺寸：6800(L)mmX2000(W)mmX2400(H)mm
b)模块解析：采用ZHYC300W-4CH-75W型系列电子负载模块拉载，共4个区，每区台车有八层，每层安装12台WR300W-4CH-75W 负载模块，共安装96PCS的模块。ZHYC300W-4CH-75W负载模块分4通道负载，每区台车可老化384PCS产品，老化房一共可以老化1536个75W产品CC、CV Mode可选.
c)每区台车分为老化区与负载区含产品输入输出接口。
d)老化车选配置有PC监控软体，用于设定和显示老化电流和产品输出电压，并具有输出电压自动检测和判定功能。老化电流采用集中设定方式，老化一键下载，电流一致性为±2％；
e)每组负载用LED指示带载状态；
f)电子负载模组有OCP（过流保护）.OVP（过压保护）.OTP（过温保护）.OWP（过功率保护）；
g)老化房整体接多重接地保护，有效保证使用安全。

三、老化电子负载技术规格

1． 电子负载ZHYC300W-4CH-75W系列介绍：
老化电子负载ZHYC300W-4CH-75W的主要特点是切换负载灵活方便，运行过程可以无人值守，节省人力，可选多机并联功能，解决大功率多组老化测试需求，负载电流软启动功能，负载全过程不会对被测产品产生任何冲击，带载性能稳定不漂移，主控模组化，最简单方便的操作界面，使用调节便利，恒定电流及电压（选配）负载工作模式，主要功率器件均以美国及日本进口，长寿命可靠性高，以数字方式无级设定负载电流／电压值；超高亮度LED双屏显示设定的电压及电流值，直观简捷，高可靠度，无故障间隔时间（MTBF）高达100000Hours以上。
2． 电子负载ZHYC300W-4CH-75W主要技术参数：

功能/型号		ZHYC300W-4CH-75W	备注
1	负载工作模式	CC、CV	CC恒流负载可以并联使用
2	单通道负载电压量程	1～120V
3	单通道负载电流量程	0.05～7.5A
4	单通道额定功率	75W
5	通讯连接方式	RS485
6	通道数量	4通道	负载可并联
7	负载电流读取精度	±(2%+1%FS)
8	负载电压读取精度	±(2%+1%FS)
9	负载模组隔离	负载模组与负载模组之间完全电气隔离
10	负载通道并联	负载CC模式可多通道并联、多模块并联
11	过温度保护	有（90℃）
12	冷却方式	风冷
13	无级温控节能风扇	>45℃开启
14	输入电源电压	DC12V
15	通讯协议MODBUSASCII	PC/触摸屏
16	负载电压电流采样速	10ms/ch
17	电压设置解析度	20mV
18	电流设置解析度	2.5mA
19	整机功耗（节能风扇）	≤8W
20	使用寿命（MTBF）	＞100000h
21	工作环境	0～55℃
22	外型尺寸(L*W*H/mm)	200×120×90
23	机身重量	1.5/Kg

四、电源老化系统软体界面：

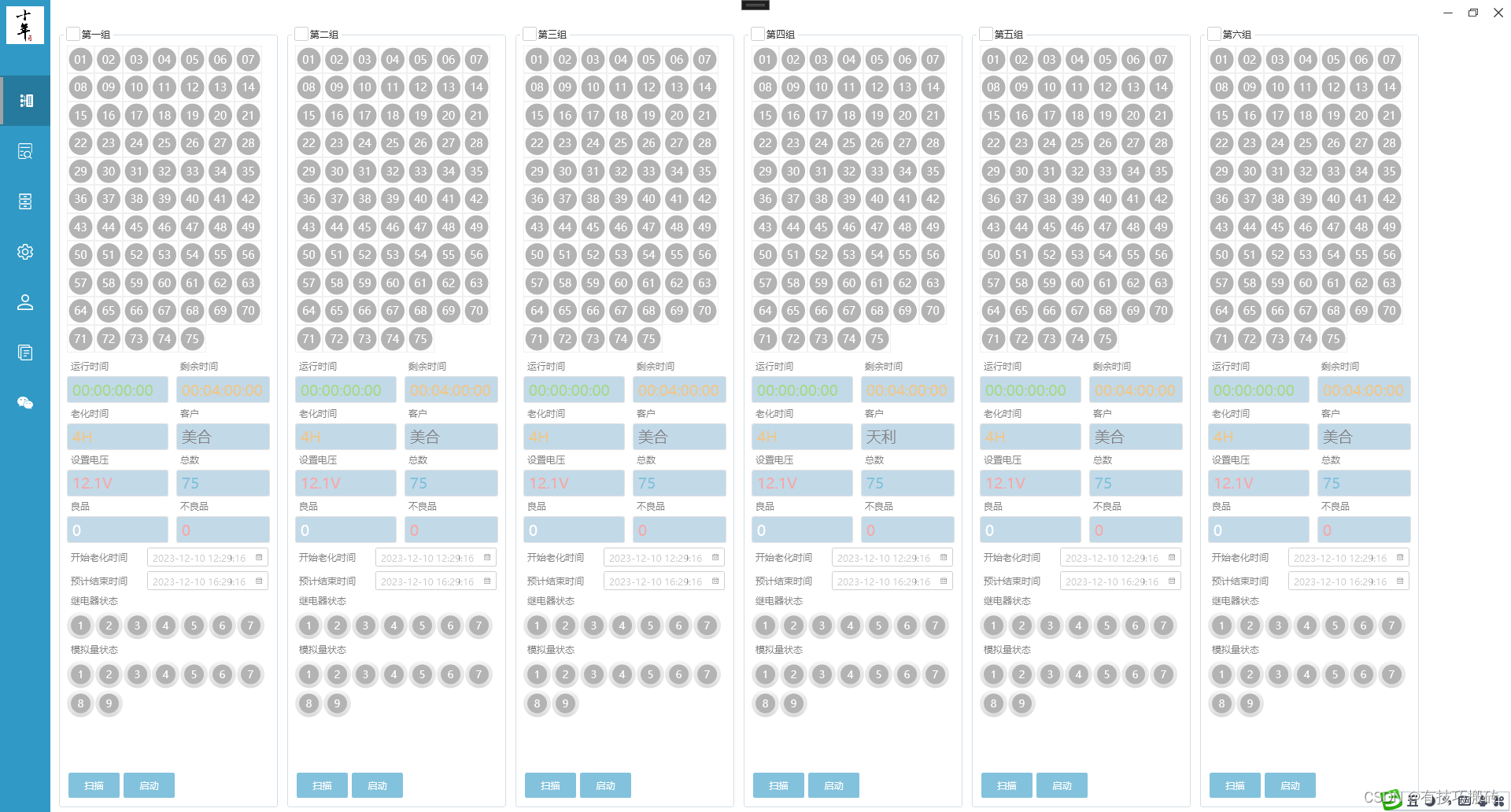

. 1：监控采集主界面

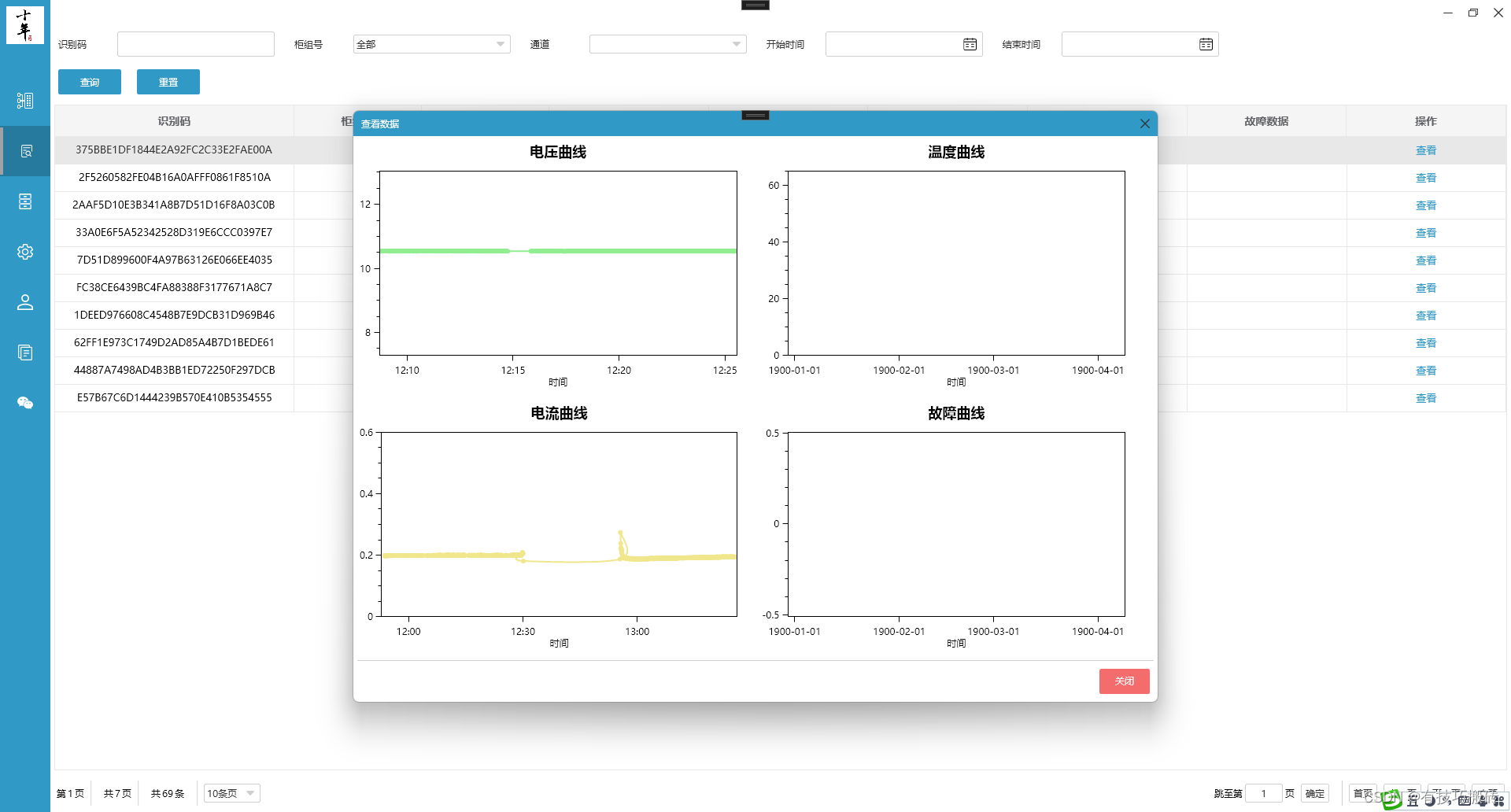

2：历史数据记录界面

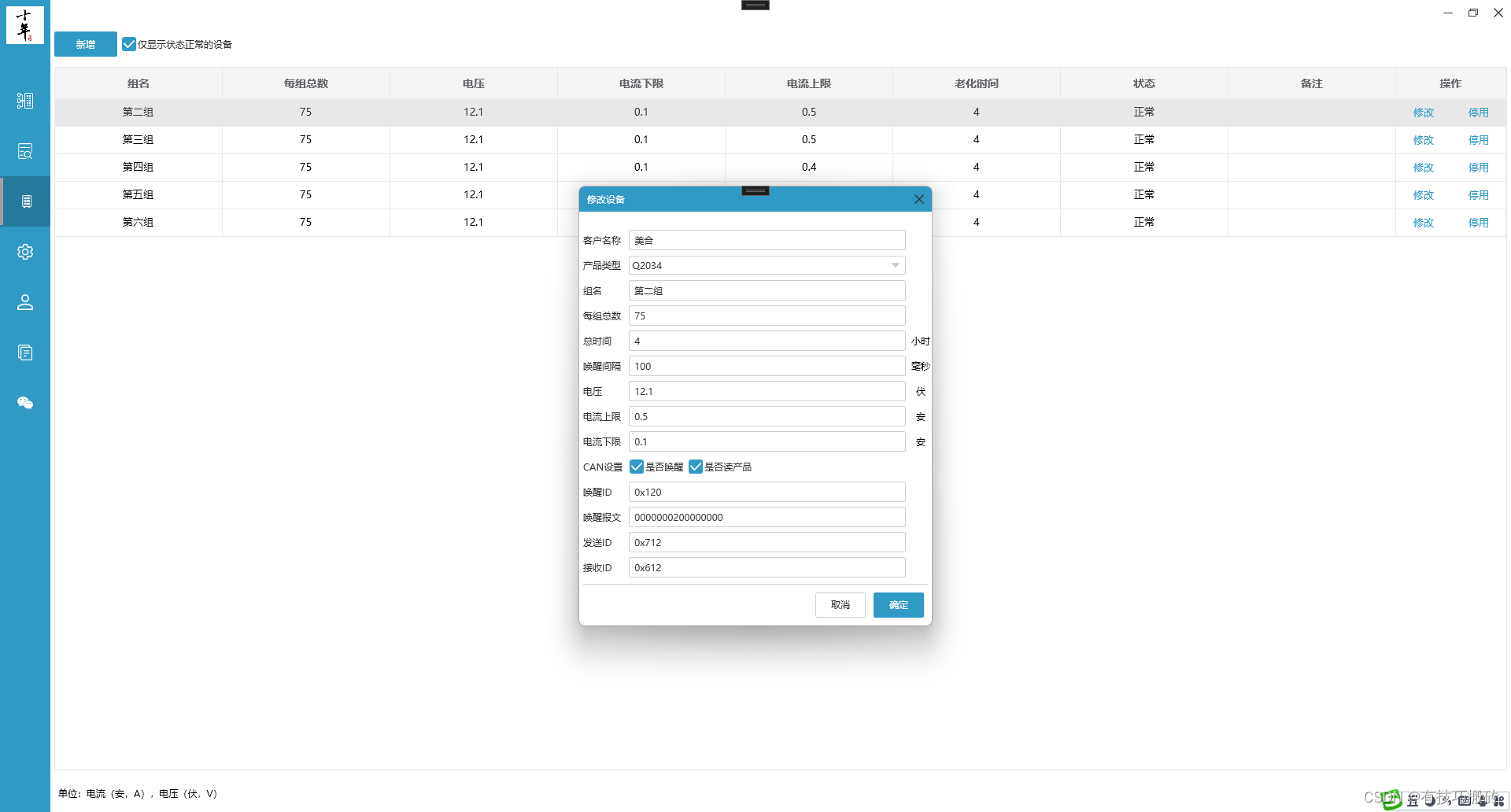

3：设置参数界面

五、老化房结构图及CAD机械图：

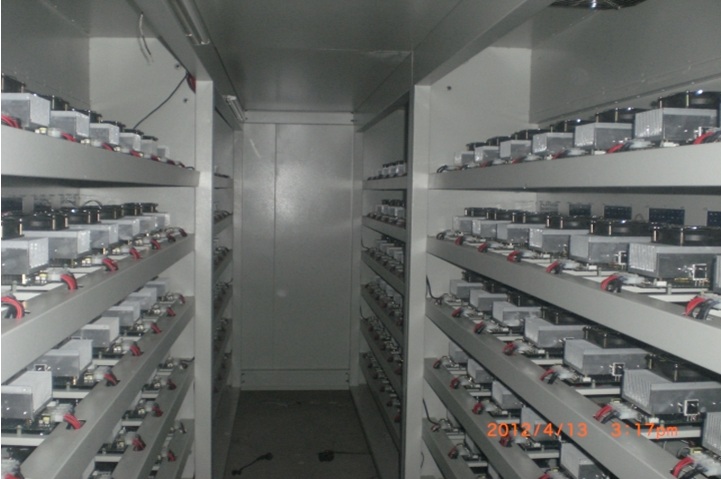

a)实物图

快充测试方案	设备描述
支持Type-c PD、QC、MTK快充测试	产品名称：ZJ-1001 快充电源测试系统 CC/CV/LED/CR/CP/Mode 0-150W/CH,0-120V,0-15A 产品型号：ZJ-8908 应用范围：应用于快速充电器、充电器、适配器、移动电源、电池放电等电源测试 外观尺寸：客户定制 优良功能：1、八通道快充电子负载模块，可独立控制，兼容老化测试为一体 3、支持Type-c PD、高通QC2.0/QC3.0、联发科MTK1.0/MTK2.0等多种快充协议

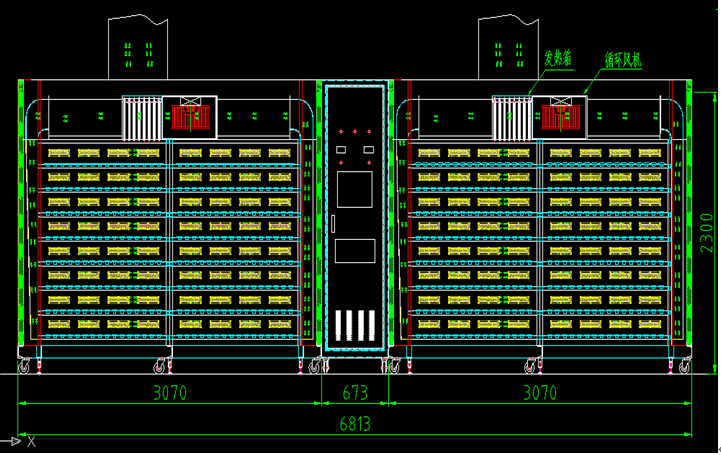

b)CAD机械正视图

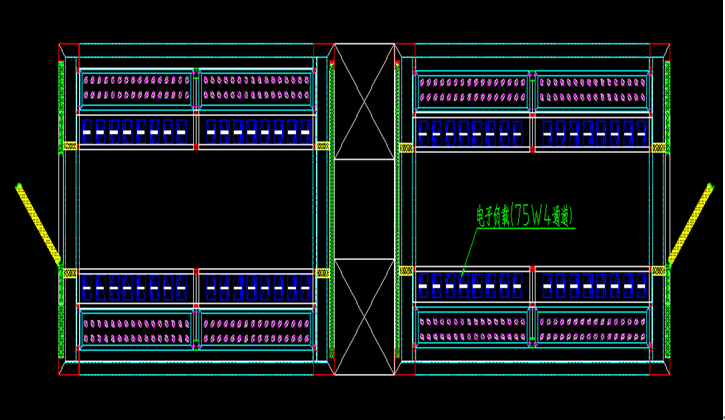

c)CAD机械俯视图

d)CAD机械侧视图

e)结构技术指标

拉载模块型号	JN6061规格参数	JN6051规格参数	JN6063规格参数	JN6065规格参数	JN6073规格参数	JN6066规格参数
输入电压范围	10-100VDC	3-54VDC	3-100VDC	10-400VDC	10-400VDC	10-400VDC
输出电压	120VDC	60VDC	120VDC	120VDC	400VDC	120VDC
单模块通道数	8通道	8通道	6通道	6通道	6通道	6通道
拉载方式	CC/CV 模式	CC/CV 模式	CC/CV 模式	CC/CV/LED 模式	CC/CV/LED模式	CC/CV/LED 模式
单通道最大拉载电流	15A	20A	40A	6A	20A	10A
单通道拉载电流范围	0.3-15A	0.3-20A	0.3-40A	0.2-6A	0.3-20A	0.2-10A
单通道最大拉载功率	200W	200W	1000W	200W	1000W	250W
单模块最大拉载功率	1600W	1600W	6000W	1200W	6000W	1500W
效率	＞93%（额定）	＞93%（额定）	＞93%（额定）	＞93%（额定）	＞93%（额定）	＞93%（额定）
电压解析度	15mV	15mV	25mV	15mV	25mV	15mV
电流解析度	10mA	10mA	50mA	10mA	50mA	10mA
电压读值精度	±(2%+0.5%FS)	±(2%+0.5%FS)	±(2%+0.5%FS)	±(2%+0.5%FS)	±(2%+0.5%FS)	±(2%+0.5%FS)
电流读值精度	±(3%+0.5%FS)	±(3%+0.5%FS)	±(3%+0.5%FS)	±(3%+0.5%FS)	±(3%+0.5%FS)	±(3%+0.5%FS)
电压负载精度	±(2%+0.5%FS)	±(2%+0.5%FS)	±(2%+0.5%FS)	±(2%+0.5%FS)	±(2%+0.5%FS)	±(2%+0.5%FS)
电流负载精度	±(3%+0.5%FS)	±(3%+0.5%FS)	±(3%+0.5%FS)	±(3%+0.5%FS)	±(3%+0.5%FS)	±(3%+0.5%FS)
使用温度	0-45度	0-45度	0-45度	0-45度	0-45度	0-45度
体积（W x D x H)	430*170*90mm	430*170*90mm	375*230*70mm	340*140*90mm	375*230*70mm	340*140*90mm
通讯方式	485通讯	485通讯	485通讯	485通讯	485通讯	485通讯
冷却方式	风冷	风冷	风冷	风冷	风冷	风冷

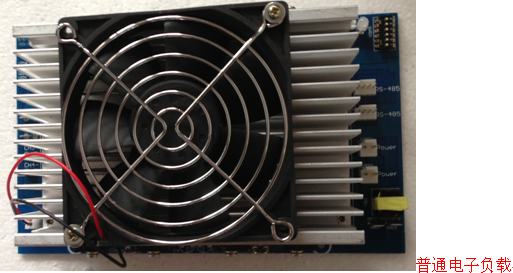

普通电子负载

中恒源创普通电子负载参数一览表

序 列	功能项目 型号	LED通道隔离负载技术参数
序 列	功能项目 型号	ZHYC300W-4CH-LED			ZHYC400W-4CH-LED			通道隔离.高压输入高效率电子负载. 专业解决LED电源行业电子负载无法启机问题.
1	单通道额定功率	75W			100W
2	负载通道数	4CH			4CH
3	通讯连接方式	RS485			RS485
4	负载工作模式	CC/CV/真LED			CC/CV/真LED
5	单通道负载电压量程	1～400V			1～400V
6	单通道负载电流量程	0.05～7.5A			0.05～7.5A
7	单通道最大负载功率	75W			100W
8	负载电流读取精度	±(2%+1%FS)			±(2%+1%FS)
9	负载电压读取精度	±(2%+1%FS)			±(2%+1%FS)
10	负载模组隔离	负载模组与负载模组之间完全电气隔离
11	通道隔离	负载通道与负载通道之间完全电气隔离隔离，多通道独立加载电压电流
12	负载通道并联	负载CC模式可多通道并联、多模块并联
13	老化电源(LED专用型)	高效率LED电源.智能路灯MCU-LED电源.多通道隔离LED电源.非隔离高压LED电源.专业解决LED电源负载启机问题 智能MCU-LED
14	过温度保护	有（100）	有（100℃）	有（100℃）	有（100℃）	有（100℃）	有（100℃）
15	冷却方式	风冷	风冷	风冷	风冷	风冷	风冷
16	无级温控节能风扇	>45℃开启	>45℃开启	>45℃开启	>45℃开启	>45℃开启	>45℃开启
17	输入电源电压	DC12V	DC12V	DC12V	DC12V	DC12V	DC12V
18	通讯协议MODBUS-RTU	PC/触摸屏	PC/触摸屏	PC/触摸屏	PC/触摸屏	PC/触摸屏	PC/触摸屏
19	负载电压电流采样速率	10ms/ch	10ms/ch	10ms/ch	10ms/ch	10ms/ch	10ms/ch
20	电压设置解析度	20mV	20mV	20mV	20mV	20mV	20mV
21	电流设置解析度	2.5mA	5mA	10mA	2.5mA	5mA	10mA
22	电压设置精度	±(2%+0.2%FS) (2%+0.2%FS) (2%+0.2%FS) (2%+0.2%FS)	±(2%+0.2%FS)	±(2%+0.2%FS)	±(2%+0.2%FS)	±(2%+0.2%FS) (2%+0.2%FS) (2%+0.2%FS)	±(2%+0.2%FS)
23	电流设置精度	±(2%+0.2%FS)	±(2%+0.2%FS)	±(2%+0.2%FS)	±(2%+0.2%FS)	±(2%+0.2%FS)	±(2%+0.2%FS)
24	整机功耗（节能风扇）	≤10W	≤10W	≤10W	≤10W	≤10W	≤10W
25	使用寿命（MTBF）	＞100000h	＞100000h	＞100000h	＞100000h	＞100000h	＞100000h
26	工作环境	0～55℃	0～55℃	0～55℃	0～55℃	0～55℃	0～55℃
27	外型尺寸(L*W*H/mm)	180×113×90	180×113×90	180×113×90	180×113×120	180×113×120	180×113×120
28	机身重量	1.5/Kg	1.5/Kg	1.5/Kg	2.5/Kg	2.5/Kg	2.5/Kg

 老化房监控软件：

老化房软件下载https://share.weiyun.com/LUz5m9DL
