看图

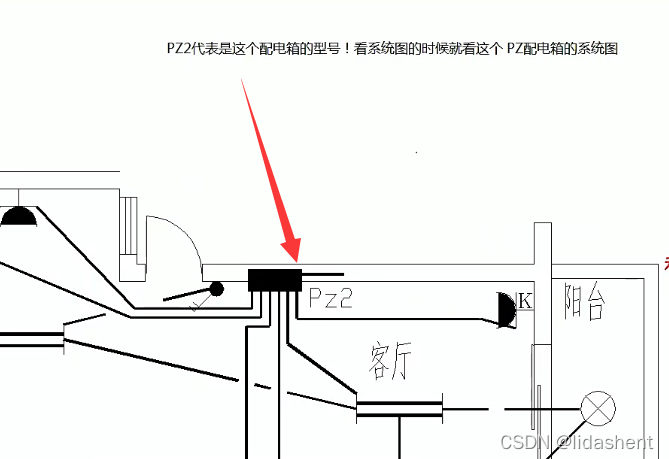

先看平面图，寻找到器件
如图锁定到pz2开始看，然后看系统图看其连接
在这里插入图片描述

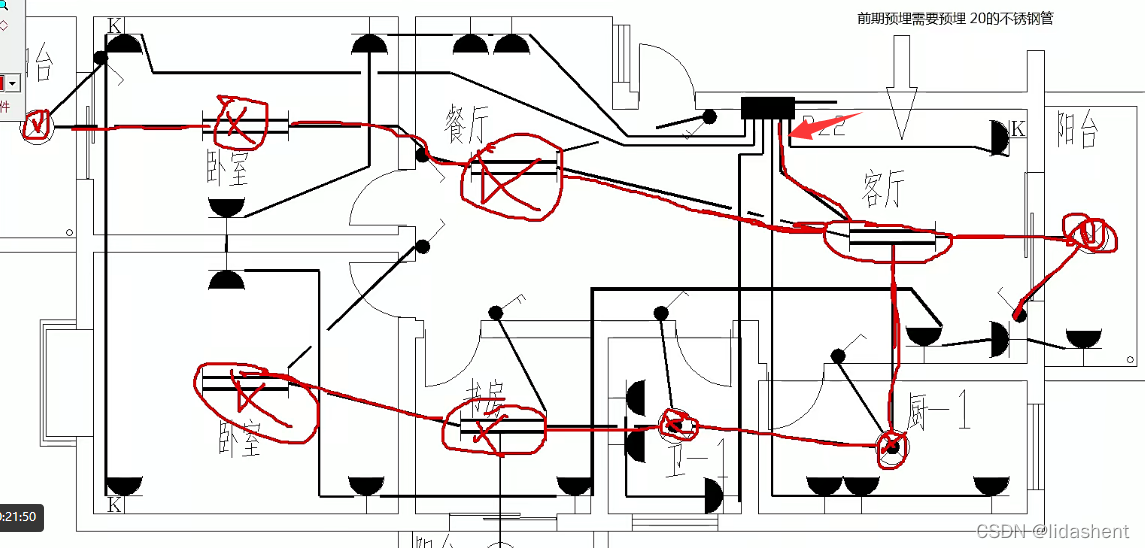

平面图看到器件后到系统图寻找到对应，然后结合看才是完整的
图像分出的线是对应的
在这里插入图片描述

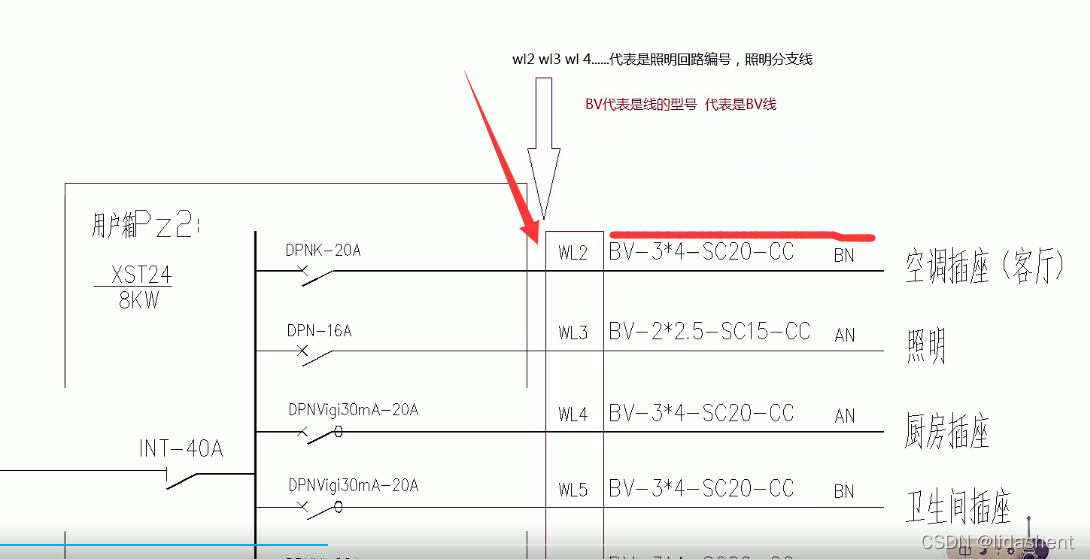

然后从系统图中看具体的规格要求
在这里插入图片描述

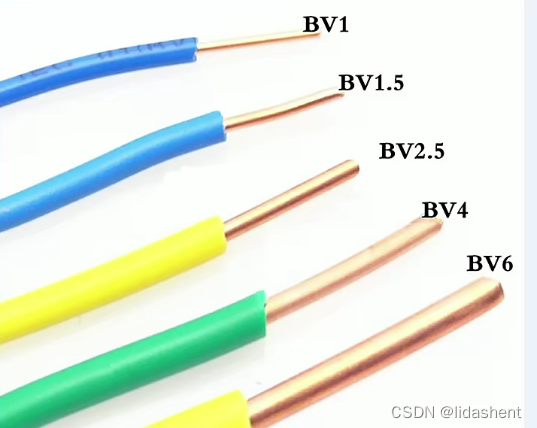

bv线
在这里插入图片描述
线缆铺设要求
在这里插入图片描述
在这里插入图片描述

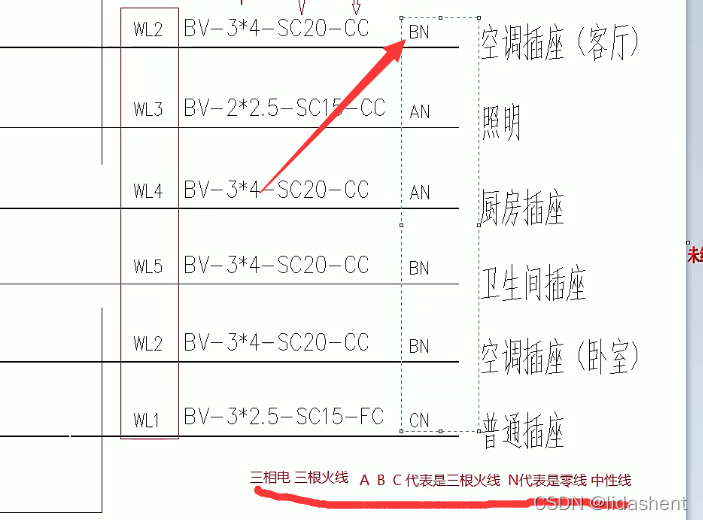

bn的意思
在这里插入图片描述
图中沿线可以看到电路回路，以及线上安装的电器
在这里插入图片描述
