水电图纸——看图纸定位，预埋放管-6

看图纸定位

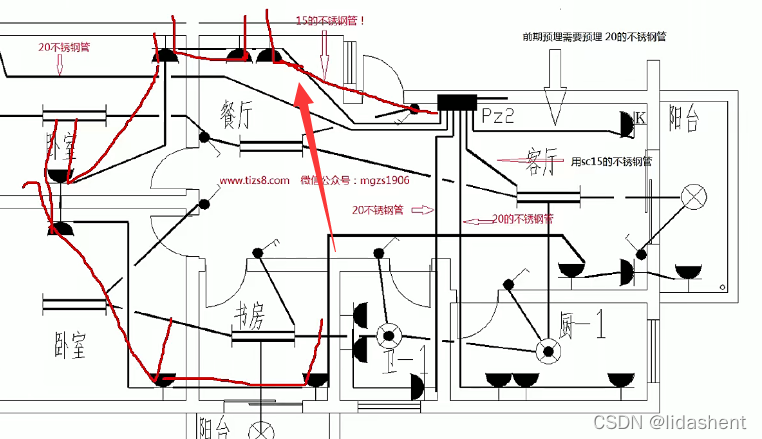

标准电气平面图
利用油漆等工具做标记，插座，集线盒等位置

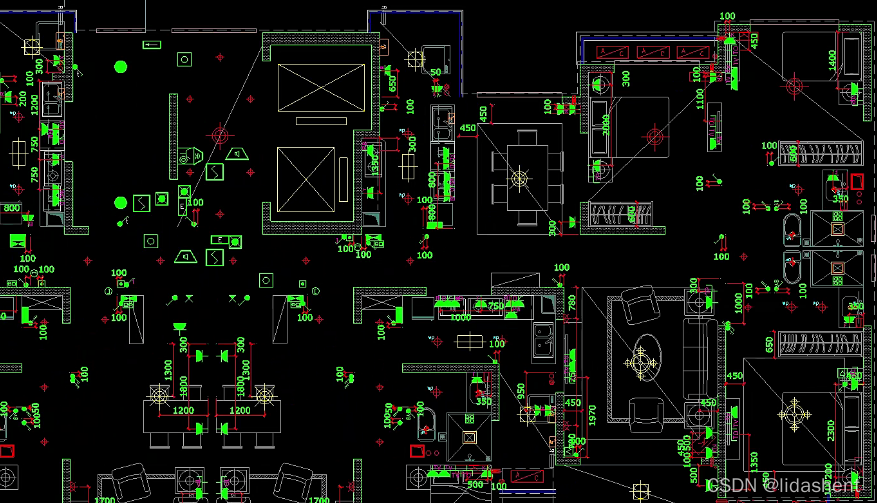

定位图，标注各个器件的距离

预埋放管

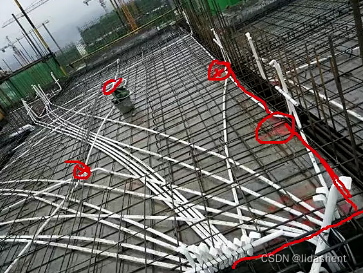

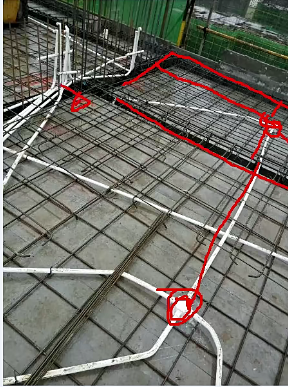

如图看线集结的地方
那是灯的位置，一般线都会穿过灯做集结，然后再分散到不同的插座等位置

如图

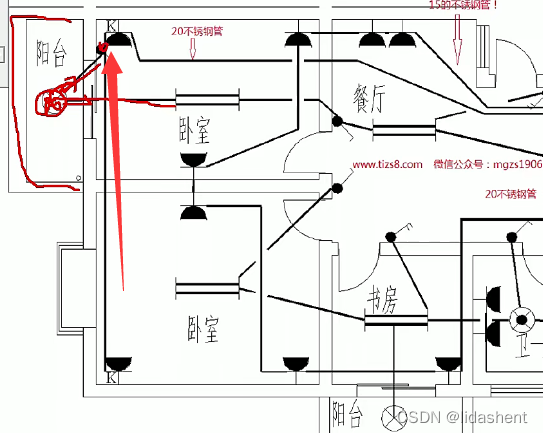

具体安装如图

1是插座
2是集线箱
3是灯
4是开关

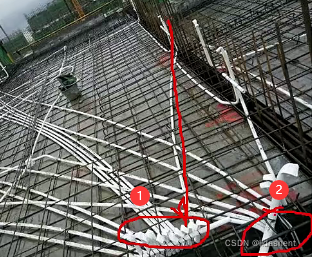

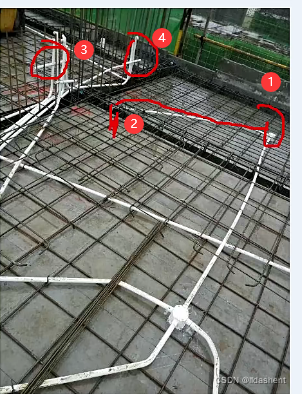

实际现场如图：
1是灯
2是开关，向下插
3 4是插座，向上走

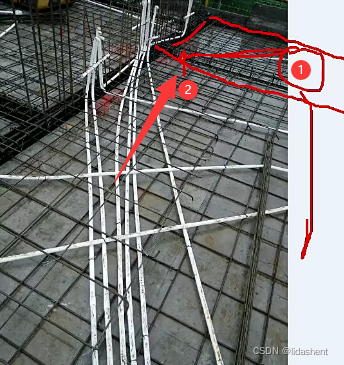

如图
1是插座，向上走
2是开关，向下走

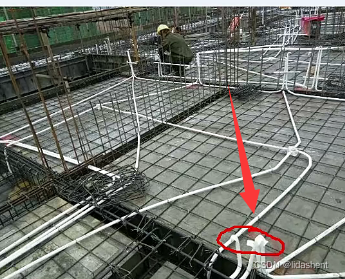

如图向上的管子
插座的线，口已经被砸扁，拐向，或者用胶布封口，好处是不会在混水泥时水泥进入其中，否则埋管子被堵有何用

因此看平面图定位都是先找到灯的位置
而灯的不远处必定有一个洞，来向下引入开关管道

如图
1是灯的位置
2是开关位置，预留洞口便于插管

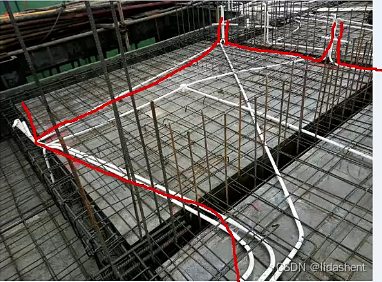

如图插座配管

如图看立管的地方即为插座预留
