水电图纸——总配电箱——1

线缆含义

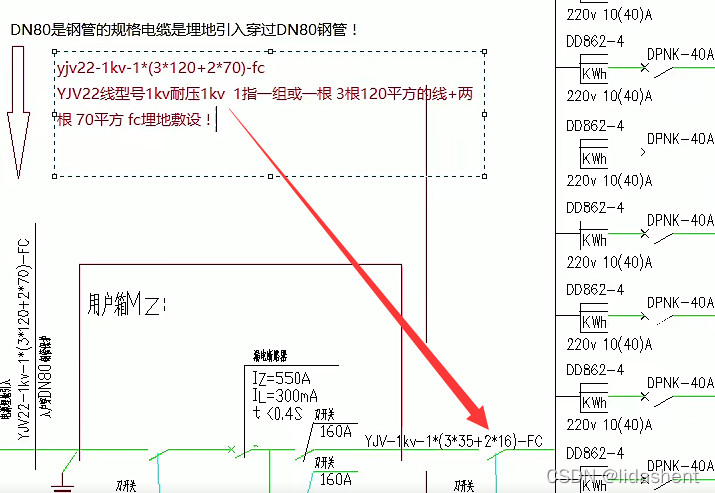

相关线缆

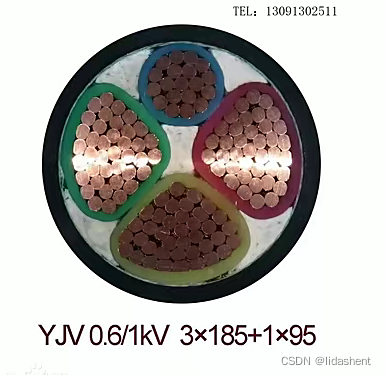

185表示185平方

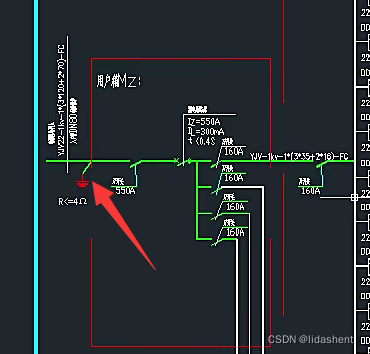

配电箱外壳接地

如图
含义即是

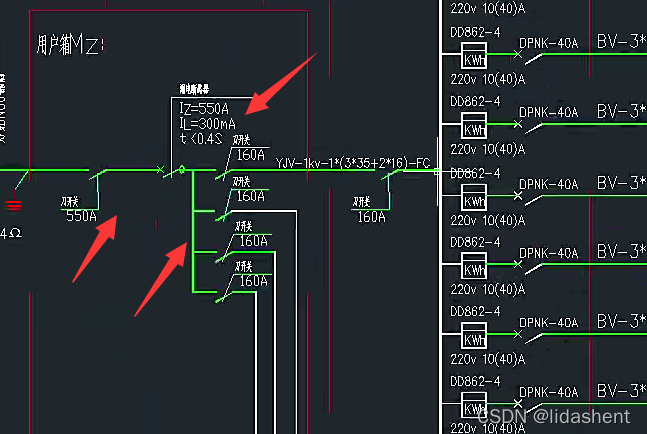

刀开关接漏电保护器，然后接四组刀开关，刀开关再接线分配进入不同的用户箱

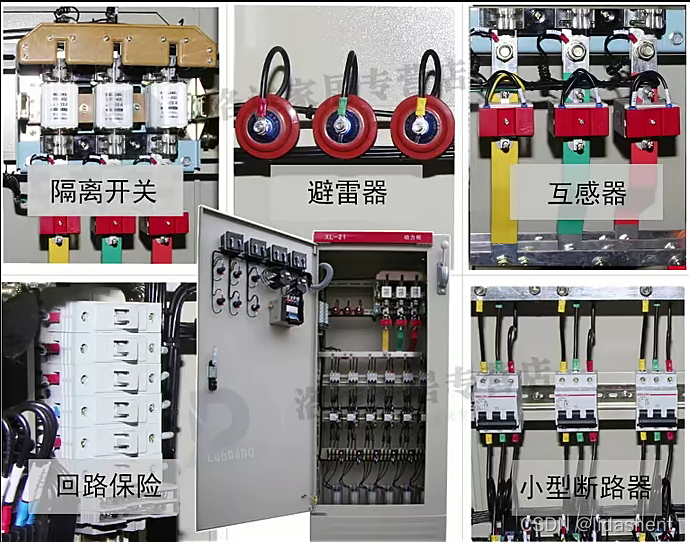

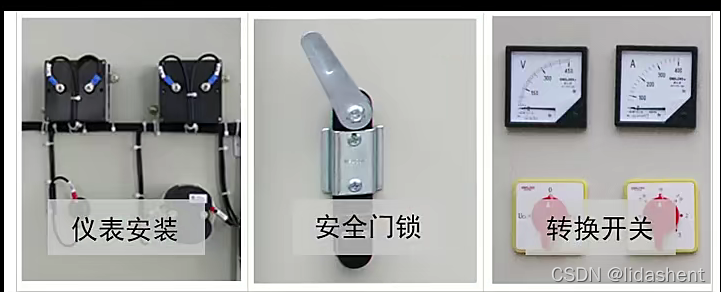

各种器件

隔离开关
1、起到隔离的作用，将需要检修的电力设备与带电的电网隔离，保证检修人员的安全。2、换接作用，主要是换接线路或母线。3、关合与开断的作用 用来关合和开断电力设备或是电压互感器等设备。4、根据不同结构类型的具体情况，在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志，在合位置时，能承载正常回路条



互感器可以将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源。互感器分为电压互感器和电流互感器两大类，电压互感器可在高压和超高压的电力系统中用于电压和功率的测量等，电流互感器可用在交换电流的测量、交换电度的测量和电力拖动线路中的保护。

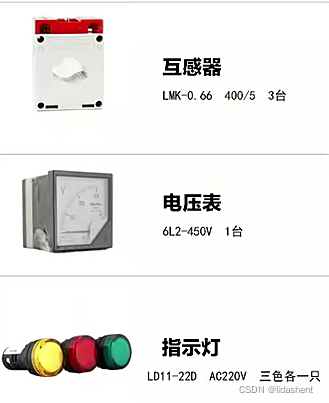

电表规格

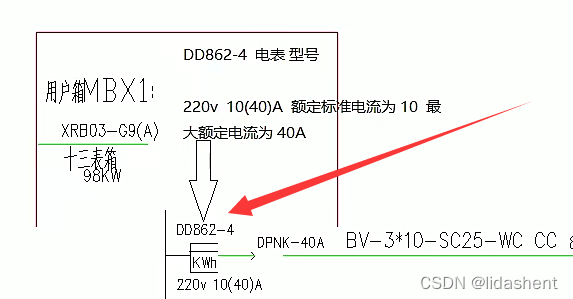

可以从系统图中查看

对于房间位置查找，比如一栋大楼

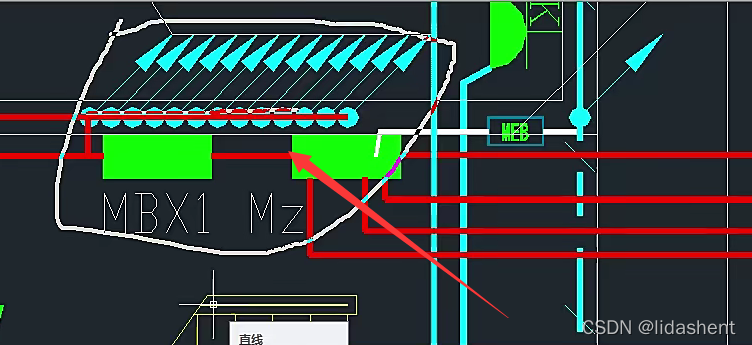

观察电表的位置

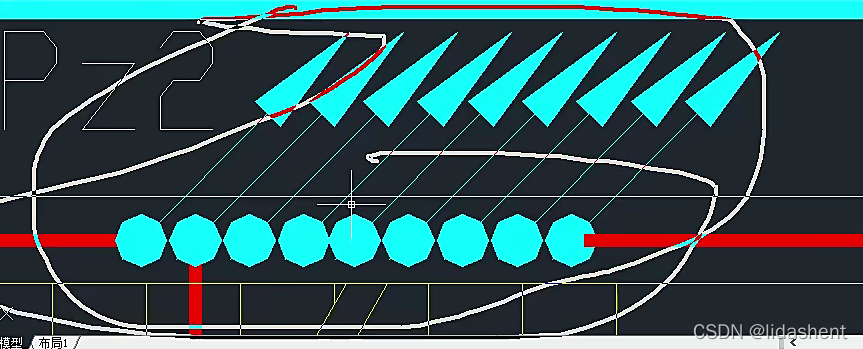

注意符号
表示电路上移

电气图纸总结

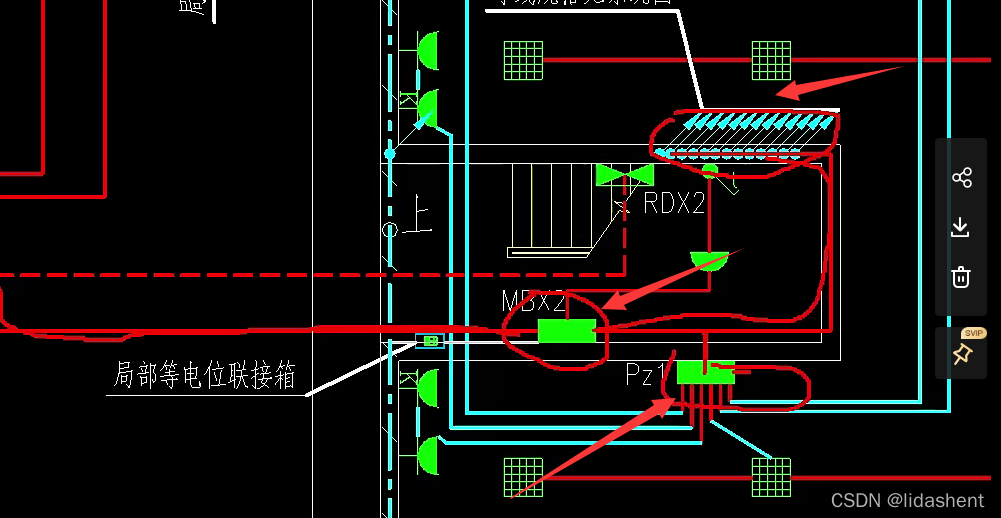

从系统图纸中可以看出，mbx2给上一层供电，给pz1供电
等等
由此可以得知整个大楼的供电走向
