使用QE绘制Band Structure

1.自洽计算

复制计算后的文件到当前文件夹
cp …/phonon/pb.save/charge-density.dat pb.save/
cp …/phonon/pb.save/data-file-schema.xml pb.save/

2.band.in

/pw.x -nk 4 -in pb.band.in > pb.band.out

&control
calculation='bands'
restart_mode='from_scratch',
prefix='pb',
pseudo_dir = '../',
outdir='./'
/
&system
ibrav= 2,
celldm(1) = 9.2225583816,
nat= 1,
ntyp= 1,
ecutwfc = 30.0
occupations='smearing',
smearing='marzari-vanderbilt',
degauss=0.05
nbnd=10
/
&electrons
conv_thr = 1.0d-10
mixing_beta = 0.7
/
ATOMIC_SPECIES
Pb 207.2 pb_s.UPF
ATOMIC_POSITIONS
Pb 0.00 0.00 0.00
K_POINTS crystal_b
#这里是高对称路径
7
0.000 0.000 0.000 30
0.500 0.000 0.500 30
0.500 0.250 0.750 30
0.500 0.500 0.500 30
0.375 0.375 0.750 30
0.000 0.000 0.000 30
0.500 0.500 0.500 30

注：nbnd选择
以scf.out中这个量为基准

number of electrons = 8.00

绝缘体取1/2,金属在绝缘体的基础上加20%，加空带会拖慢计算速度，但有利于完整能带结构。
PS.这个量是怎么来的呢？
赝势文件打开搜索Z valence
所有原子的价电子加起来就是它。

3.bands.in

/bands.x -in pb.bands.in > pb.bands.out

&bands
prefix = ’pb’
outdir = ’out/’
filband = ’bands.dat’
lsym = .false.
/

4.画图

qe/plotband.x

直接在主节点运行，回答它的问题

$ ~/soft/q-e-qe-6.7MaX-Release/bin/plotband.x
     Input file > bands.dat
Reading   10 bands at    251 k-points
file with representations not compatible with bands
Range:  -25.4690   21.7530eV  Emin, Emax, [firstk, lastk] > -26,22
high-symmetry point:  0.0000 0.0000 0.0000   x coordinate   0.0000
high-symmetry point:  0.0000 0.2802 0.0000   x coordinate   0.2802
high-symmetry point:  0.1401 0.1401 0.0000   x coordinate   0.4784
high-symmetry point:  0.1401 0.1401 0.1401   x coordinate   0.6185
high-symmetry point:  0.0000 0.0000 0.0000   x coordinate   0.8612
high-symmetry point:  0.1401 0.1401 0.0000   x coordinate   1.0594
output file (gnuplot/xmgr) > plot.band.dat
bands in gnuplot/xmgr format written to file CaH6.band.dat

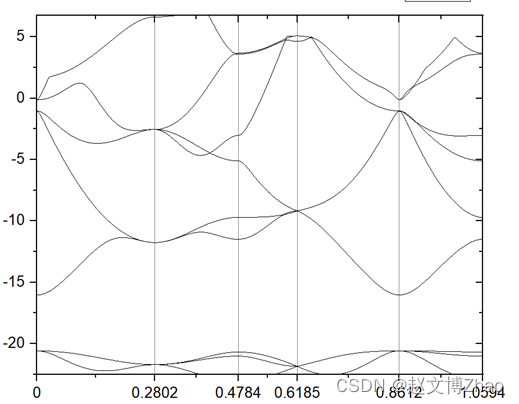

最后把plot.band.dat拖去画图，注意，y列数据要减去费米能的值
费米能的值在scf.out里找

the Fermi energy is    14.5455 ev

大功告成

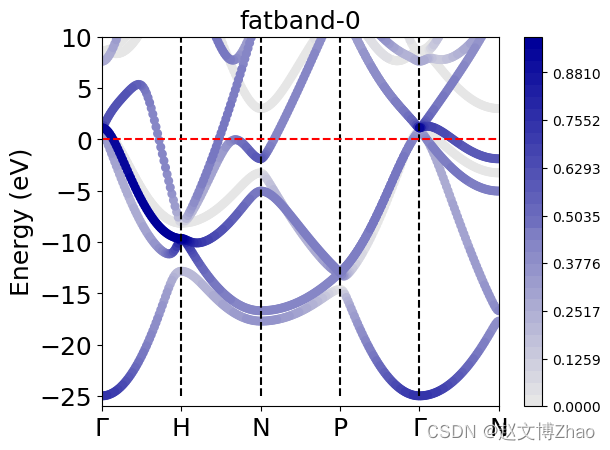

5. FatBand 分析

https://blog.csdn.net/weixin_45973682/article/details/108194472

projwfc.fat.in

 &projwfc
    outdir='./'
    prefix='pwscf'
    lsym=.false.
    filproj = 'fatband'
 /

运行

projwfc.x < projwfc.fat.in > projwfc.fat.out

画图 复制下面文件到计算文件夹

DFTtoolbox-master/examples/qe/soc/qe_pp.py

from DFTtoolbox.qe import postproc
import os
# Parameter ========================================================
run_task=[3,4] ！选择计算内容，画胖带分析就选3，4
wkdir=os.path.dirname(os.path.realpath(__file__))
# band_read & fatband_read
Ef=17.2829 ！scf.out里有，这是Fermi能
#band_plot
kdiv=[50,50,50,50,50,50] ！这是高对称点插值，和band.in保持一致
klabel=['$\Gamma$','H','N','P','$\Gamma$','N']
Ebound=[-26,10] ！这是你想画的图的范围，和文献对应
#fatband_plot
state_grp=[[1],[2]] 这个量的选择看后面，详细说
# Main ================================================================
pp=postproc(wkdir)
for task in run_task:
    if task==1: #'band_read':
        pp.band_read(Ef=Ef,bandfile='bands.dat')
    elif task==2: #'band_plot':
        pp.band_plot(kdiv=kdiv,klabel=klabel,Ebound=Ebound)
    elif task==3: #'fatband_read':
        pp.fatband_read(Ef=Ef,projout='proj.fat.out',projprefix='fatband')
    elif task==4: #'fatband_plot':
        pp.fatband_plot(state_grp=state_grp,kdiv=kdiv,klabel=klabel,Ebound=Ebound)
    elif task==5: #pdos_read:
        pp.pdos_read(Ef=Ef)
    elif task==6:
        pp.pdos_plot(state_grp=state_grp,Ebound=Ebound)

注意！使用的赝势要有<PP_PSWFC>部分才可以
**【state_grp】**的选择
先随便写运行一下
会得到下面输出

 => check fatband-state.dat for state_info:
['  0 =>  H-1  orb-1  ( 1 / 0 / 1 / +1)\n'
 '  1 =>  H-2  orb-1  ( 2 / 0 / 1 / +1)\n'
 '  2 =>  H-3  orb-1  ( 3 / 0 / 1 / +1)\n'
 '  3 =>  S-4  orb-1  ( 4 / 0 / 1 / +1)\n'
 '  4 =>  S-4  orb-2  ( 4 / 1 / 1 / +1)\n'
 '  5 =>  S-4  orb-2  ( 4 / 1 / 2 / +1)\n'
 '  6 =>  S-4  orb-2  ( 4 / 1 / 3 / +1)\n']

我这是H3S的例子，H的赝势文件中PP_PSWFC里有1s轨道，S的赝势文件中PP_PSWFC里有3s，3p轨道。
所以，你想看H对能带的贡献就state_grp=[[0,1,2]]

想看S的3s轨道就state_grp=[[3]]，想看S的3p轨道就state_grp=[[4,5,6]]
当然，这三张图可以写在一起state_grp=[[0,1,2],[3],[4,5,6]]
