AD18学习之画PCB时，如何移动器件同时导线跟随

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

最近自学AD18画PCB，被折磨的苦不堪言。随手记录一下遇到的问题和解决方法。

---

一、画PCB时，如何移动器件同时导线跟随

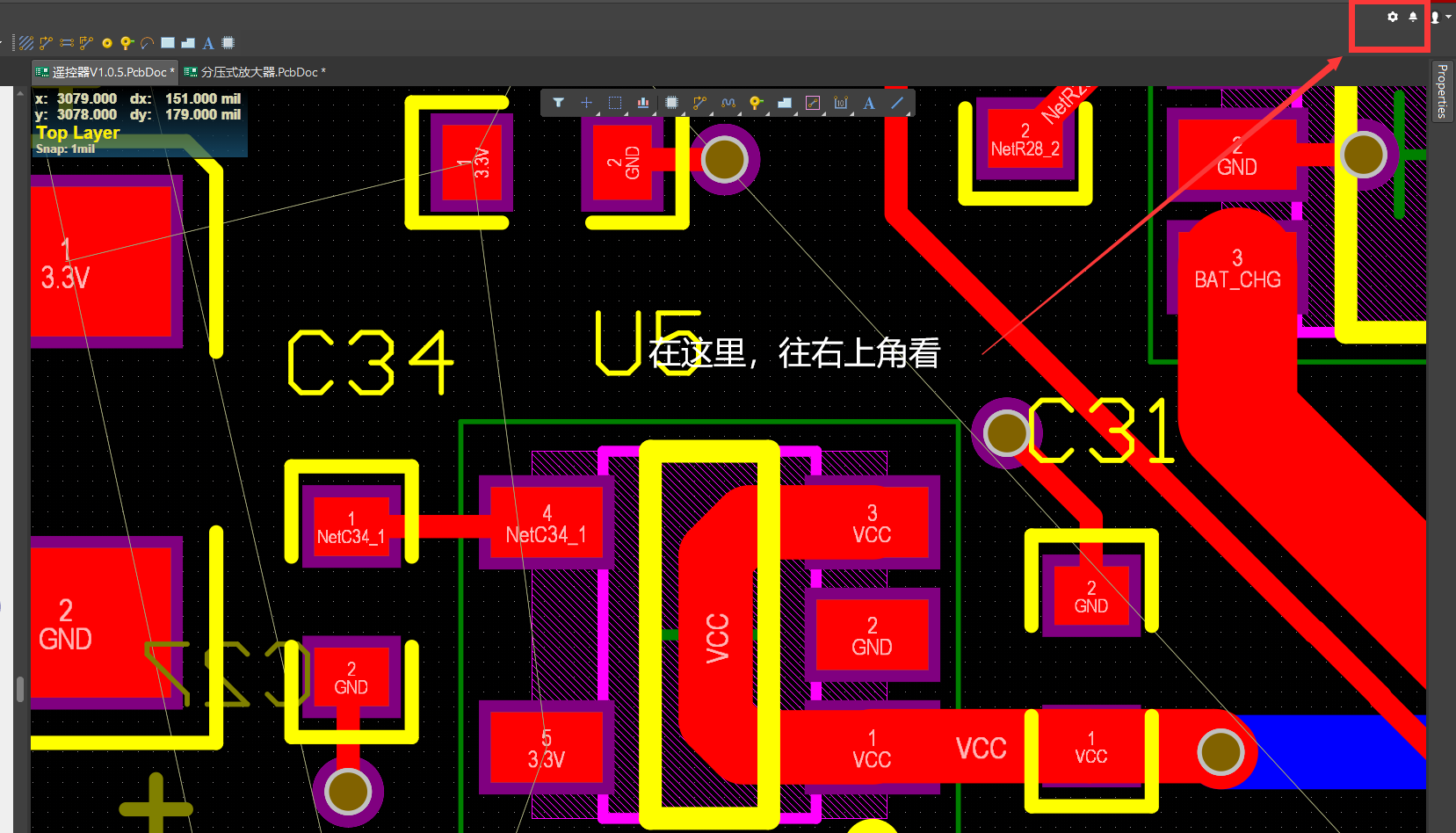

首先，点击右上角星号。

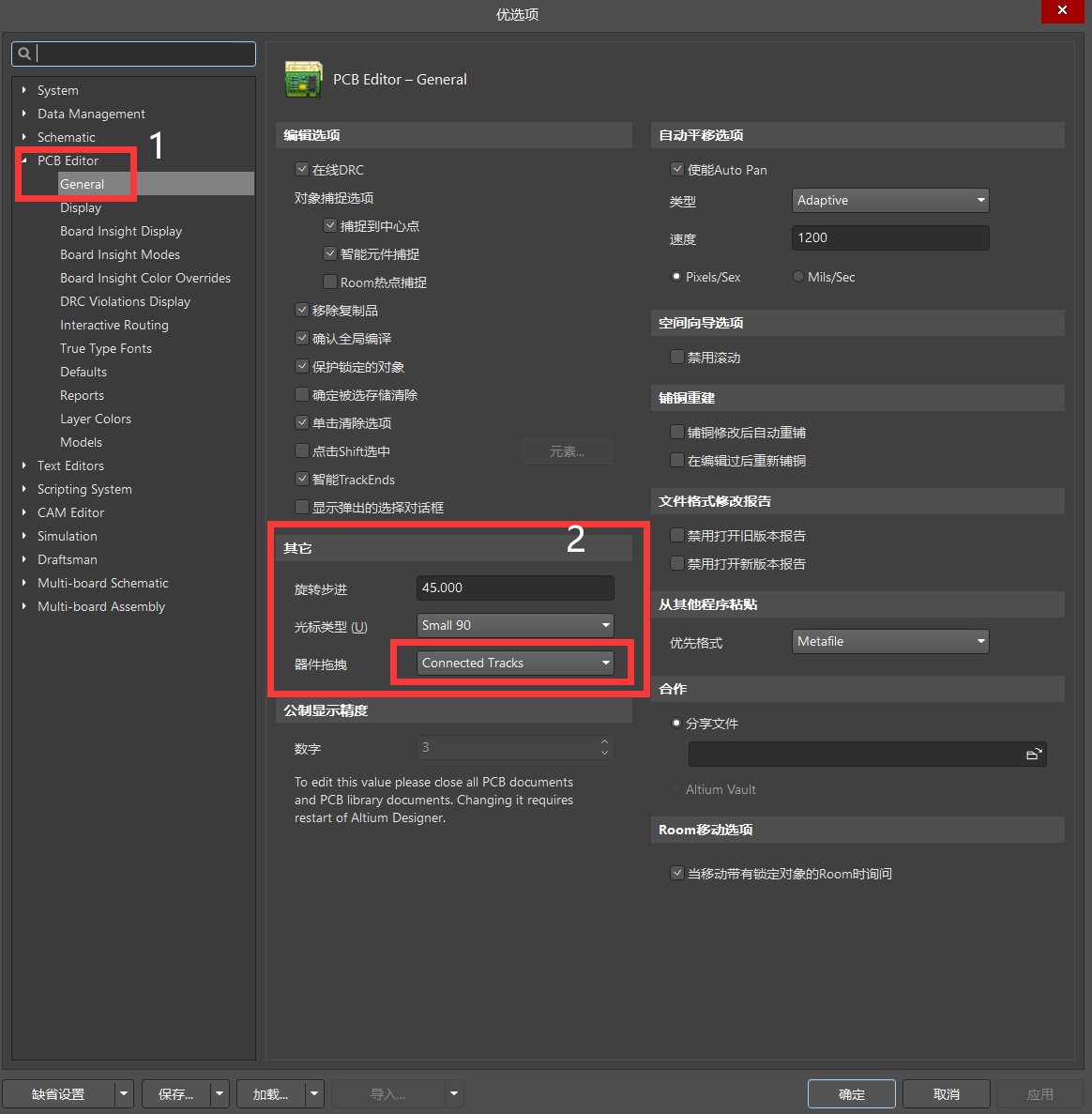

然后

到这里我也不知道是不是必须这样设置，因为我实在懒得验证了。因为关键的操作在下面：

选中要拖动的器件，右键点击器件，在弹出的菜单中选择“器件操作（E）”，然后选择“移动器件（M）”，因为在弹出菜单的时候我不能用qq截图，就不放置图片说明了。总之，经过上述操作后，再移动元器件，元器件上连接的导线就可以跟随移动了。

总结

注意：如果经过上述操作发现导线没有跟随移动，那是因为导线并没有连接上，尽管导线上的网络显示是同一网络，但是应该是线头没有和器件连接上，这个时候使用“P”-“T”命令绘制导线，再进行移动，导线就可以跟随了。
