电力-故障录波(向量图)

内容包括COMTRADE文件的介绍，故障录波图分析（含各种故障时的向量图）。紫色文字是超链接，点击自动跳转至相关博文。持续更新，原创不易！

目录：

一、COMTRADE文件

1、配置文件

1）文件名   2）文件内容   3）格式

2、数据文件

1）文件名   2）ASSCII数据文件内容   3）二进制数据文件

二、故障录波分析(故障向量图)★

1、读取事件时间和电压电流有效值

1）读取事件发生的准确时间   2）电压电流有效值的读取

2、单相接地短路故障

3、两相短路故障

4、两相接地短路故障

5、三相短路故障

---

一、COMTRADE文件

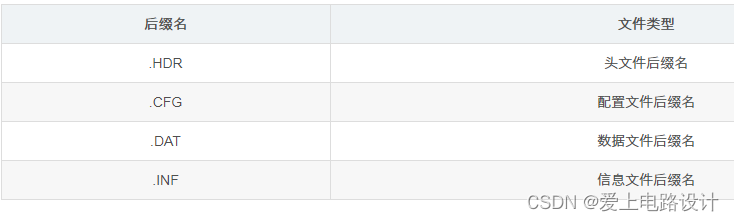

COMTRADE 文件有四个与之相关的文件，列表如下：

1、配置文件

配置文件的内容是 ASCII 字符，它描述了程序解析数据文件的规则。

1）文件名

配置文件的文件名以 “.DAT” 为后缀。

2）文件内容

1	厂站名、记录装置标识、COMTRADE标准版本年号
2	通道类型和编号
3	通道名、单位和变换因子
4	电网频率采样率和每一采样率下的采样数
5	第一个数据点的日期和时间
6	触发点的日期和时间
7	数据文件类型
8	时标倍率因子

3）格式

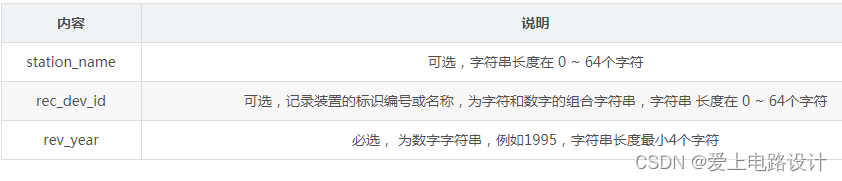

（1）厂站名、记录装置标识、COMTRADE 标准版本年号

station_name,rec_dev_id,rev_year

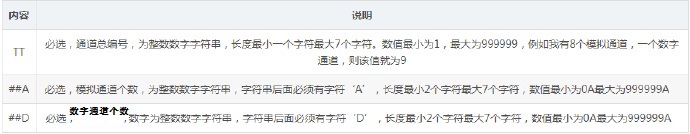

（2）通道类型和编号

TT,##A,##D

（3）模拟通道信息

An,ch_id,ph,ccbm,uu,a,b,skew,min,max,primary,secondary,PS

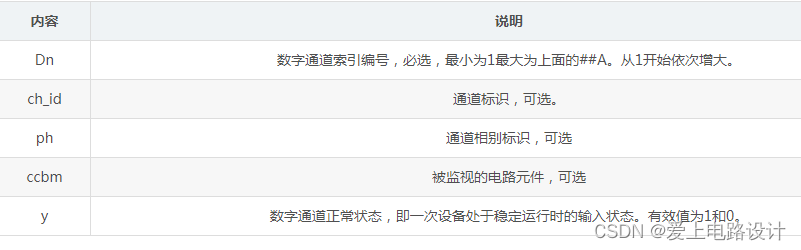

（4）数字通道信息

Dn,ch_id,ph,ccbm,y

（5）通道频率

lf：通道频率，可选，单位：Hz。

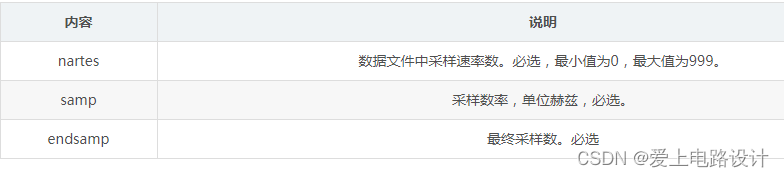

（6）采样速率信息

nartes

samp,endsamp

如果我只有一组 samp,endsamp，那么nrates字段就为 1。

假如我的通道频率为 50Hz，我一个波形需要采 96 个点，那我的samp字段就为 4800，如果波形的采样为前五后八共 13 个波，那endsamp字段就为 13 x 96 = 1248。

注意：如果 nrates 和 samp 为零，数据中的 timestamp 则为必选，endsamp 应设为文件中最终采样数。

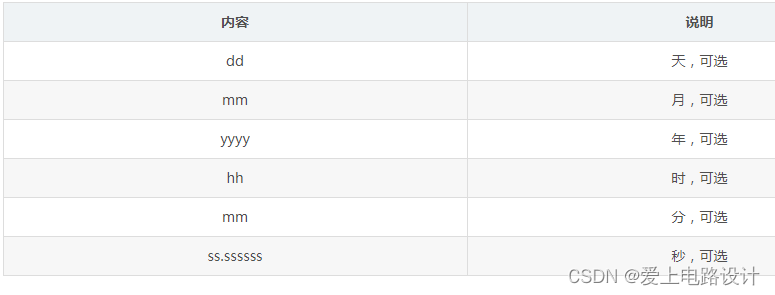

（7）日期时标

dd/mm/yyyy,hh:mm:ss.ssssss

dd/mm/yyyy,hh:mm:ss.ssssss

这里有两个时间，第一个时间为数据文件中第一个数值的时间，第二个时间为触发点的时间。

（8）数据文件类型

ft 代表文件类型，必选，允许的值为 ASCII 或 ascii、BINARY 或 binary。

（9）时标倍率因子

Timemult

数据文件中时标域倍率因子，必选。

2、数据文件

1）文件名

数据文件的文件名以“.DAT”为后缀。

2）ASSCII数据文件内容

数据文件的内容是很规整的，它分为行和列，列数 = TT + 2 ， TT 就为上面配置文件提到的模拟通道和数字通道总数和。

第一列	采样编号
第二列	采样编号的数据时标
第三大列	模拟通道数据信息
第四大列	数字通道数据信息

每一行的描述如下

n,timestamp,A1,A2,…Ak,D1,D2,…Dm

3）二进制数据文件

基本的数据存储结构和 ASSCII 文件差不多，区别在于每个数据之间不用以逗号隔开，而且末尾也不用使用隔开。

文件存储样式:

n timestamp A1 A2 … Ak S1 S2 …Sm

二、故障录波分析(故障向量图)★

1、读取事件时间和电压电流有效值

使用 CAAP2008X 查看打印版的故障录波波形分析波形文件更为方便，我的百度网盘搜索：录波分析软件 CAAP2008X，或移步：录波分析软件CAAP2008X。

1）读取事件发生的准确时间

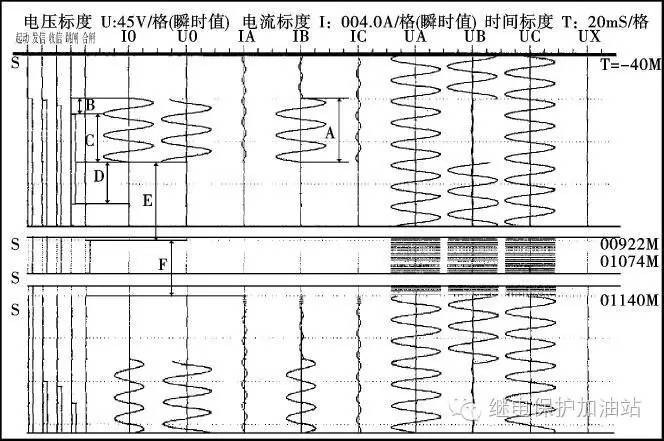

故障持续时间: 故障持续时间为从电流开始变大或电压开始减低开始到故障电流消失或电压恢复正常的时间，如图所示的 A 段，故障持续时间为 60ms。

保护动作时间: 保护动作时间是从故障开始到保护出口的时间，即从电流开始变大或电压开始降低，到保护输出触点闭合的时间，如图所示的 B 段，保护动作最快时间为 15ms。

断路器跳闸时间: 断路器跳闸时间是从保护输出触点闭合到故障电流消失的时间。如图所示 C 段，断路器跳闸时间为 45ms。一般不用断路器位置触点闭合或返回信号。

保护返回时间: 保护返回时间是指故障电流消失时刻到保护输出触点断开的时间，如图 所示 D 段，保护返回时间为 30ms。

重合闸装置出口动作时间: 重合闸装置出口动作时间是从故障消失开始计时到发出重合命令( 重合闸触点闭合) 的时间，如图所示 E 段。图中重合闸动作时间为 862ms。

断路器合闸动作时间: 断路器合闸时间是从重合闸输出触点闭合到再次出现负荷电流的时间。如图所示 F 段，断路器合闸时间为 218ms。

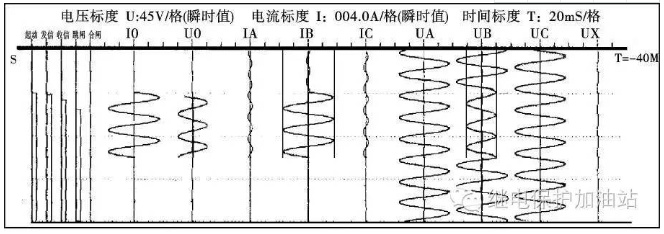

2）电压电流有效值的读取

IkB =［( 总格* 电流标度 I) /( 2√2) ］×变比 =［( 3. 8 × 4) /( 2 √ 2) ］× 1200 /1 = 6450( A)

UkB =［( 总格* 电压标度 I) /( 2 √ 2) ］×变比 =［( 2* 45) /( 2 √ 2) ］× 110 /0.1 = 35( KV)

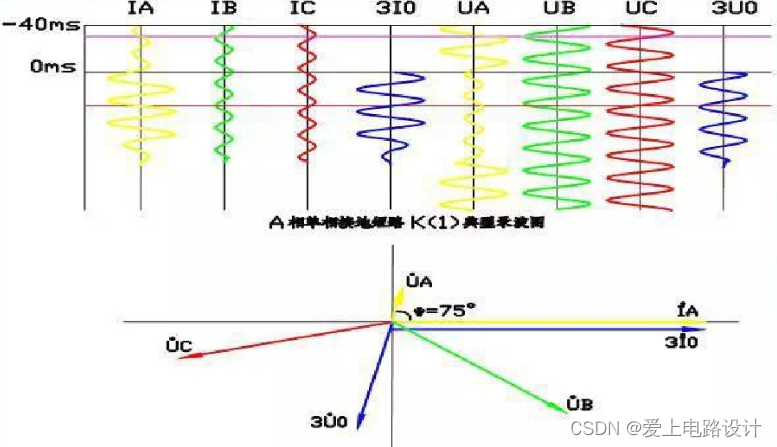

2、单相接地短路故障

单相接地短路故障录波图要点：

1）单相电流增大，单相电压降低；出现零序电流、零序电压

2）电流增大、电压降低为同一组别

3）零序电流相位与故障相电流同向，零序电压与故障相电压反向

4）故障相电压超前故障相电流约 80° 左右；零序电流超前零序电压约 110° 左右

当看到符合第 1 条的一张录波图时，基本上可确定系统发生了单相接地短路故障；

若符合第 2 条可确定电压、电流相别没有接错；

符合第 3 条、第 4 条可确定保护装置、二次回路整体均没问题（不考虑电压、电流同时接错的问题）。

若单相接地短路故障出现不符合上述条件情况，那么需要仔细分析，查找二次回路是否存在问题。

对于分析录波图，第4条是非常重要的，对于单相故障，故障相电压超前故障相电流是非常重要的；对于单相故障，故障相间电压超前故障相间电流约 80° 左右；对于多相故障，则是故障相间电压超前故障相间电流约 80° 左右 ；“80° 左右”的概念实际上就是短路阻抗角，也即线路阻抗角。

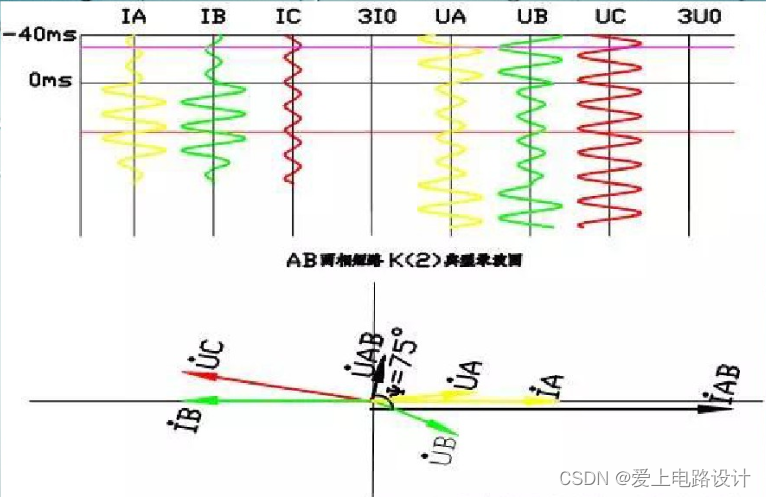

3、两相短路故障

两相短路故障录波图要点：

1）两相电流增大，两相电压降低；出现零序电流、零序电压

2）电流增大、电压降低为相同的两个组别

3）零序电流向量位于故障两相电流间

4）故障相间电压超前故障相间电流约 80° 左右；零序电流超前零序电压约 110° 左右

若两相短路故障出现不符合上述条件情况，那么需要仔细分析，查找二次回路是否存在问题。

比如说有一条线路正常运行时负荷电流基本没有，发生故障后保护拒动。

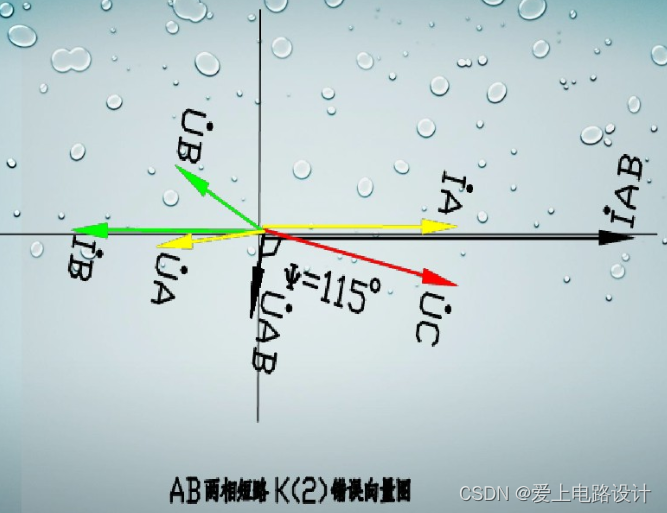

对照要点分析录波图，前三条都满足，但第 4 条不满足，绘制出向量图后成了故障相间电压滞后故障相间电流约 110° 左右。通过分析可看出保护的A相电流与 B 相电流接反了，便由于装置正常运行时负荷电流基本为零，装置不会报警。可将 A、B 两根电流线交换验证。

重申：对于第 4 条非常重要。

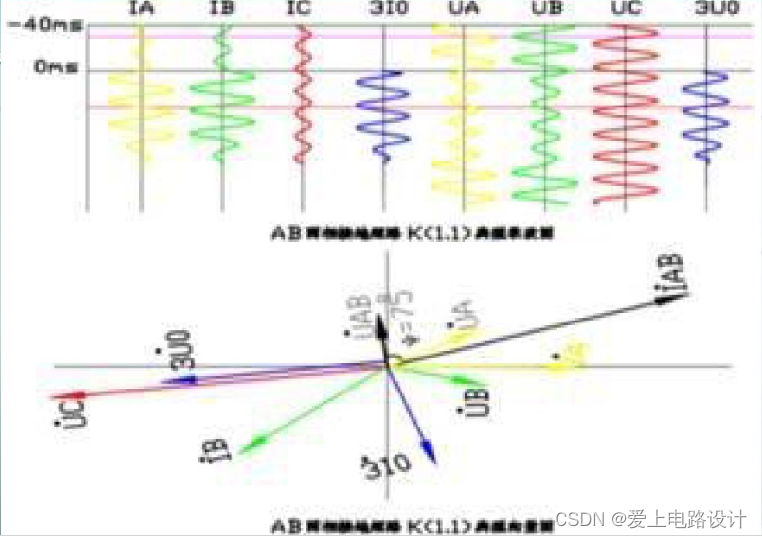

4、两相接地短路故障

两相接地短路故障录波图要点：

1）两相相电流增大，两相电压降低；出现零序电流、零序电压

2）电流增大、电压降低为相同两个组别

3）零序电流向量位于故障两相电流间

4）故障相间电压超前故障相间电流约 80° 左右；零序电流超前零序电压约 110° 左右

若两相接地短路故障出现不符合上述条件情况，那么需要仔细分析，查找二次回路是否存在问题。

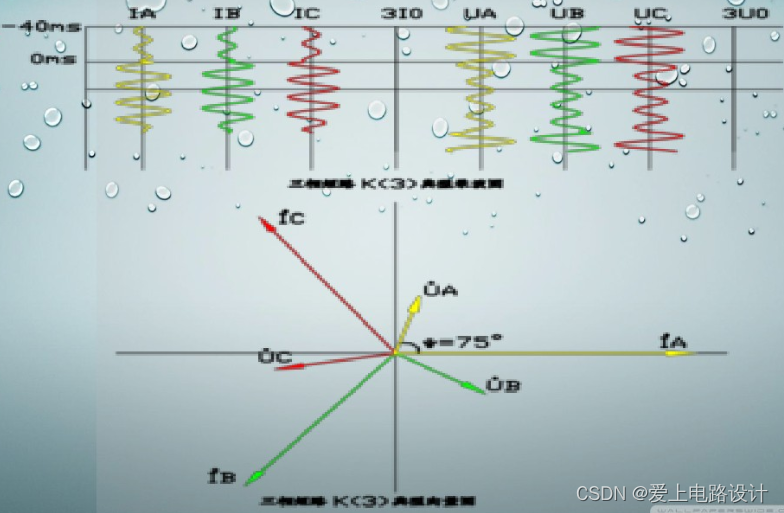

5、三相短路故障

三相短路故障录流图要点：

1）三相电流增大，三相电压降低；没有零序电流、零序电压

2）故障相电压超前故障相电流约 80° 左右；故障相间电压超前故障相间电流同样约 80° 左右

---
