一、接地保护

指防止绕组绝缘损坏导致金属外壳带电。就是在设备的外壳上接了一根线直接接在大地上，如果设备外壳带电，那么电流就可以从我们给它接的那一条地线上流入大地。FG 是机壳或保护地，GND 是总接地，FG 通过 GND 接地，二者是从属关系。零线与地线的区分。

二、漏电保护

1、三相交流电组成

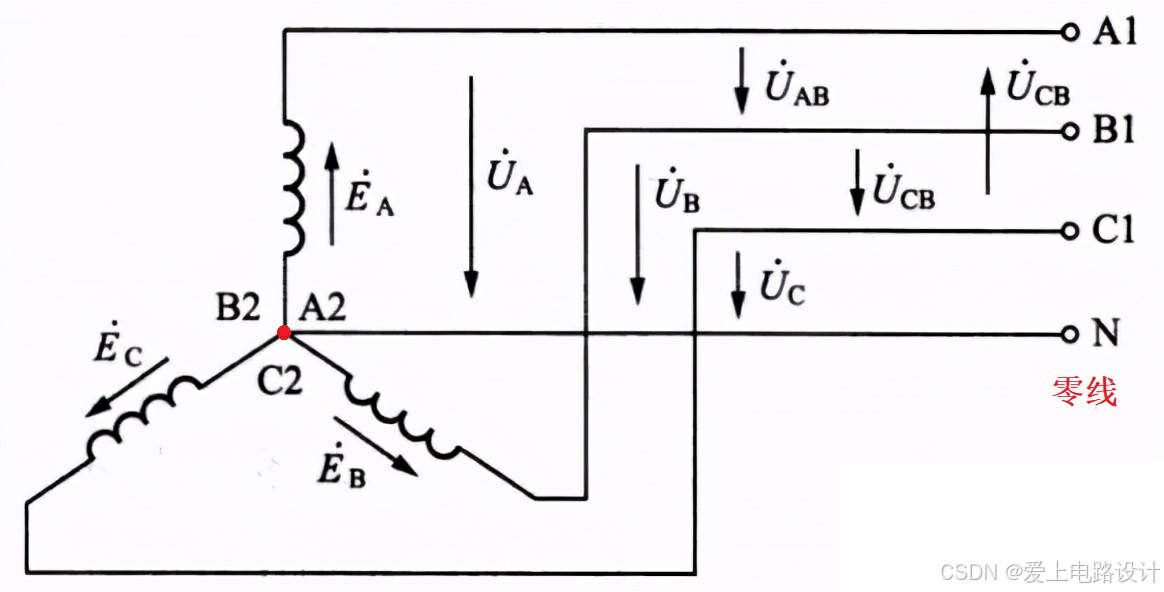

交流电都是由三根相位差120°的交流电枢尾部相接而组成的，如下图所示。

图1.1 三相交流电

它们连接在一起时，这个交点如图1.1红色点所示，原则上就是零电位。然而，这个0是绝对零。大地的零电位，是我们规定出来的零电位。

因此，一般会将这个零电位直接拉一根线来接地。于是，这个零电位就和大地等电位了。

2、漏电保护器介绍

漏电保护器(下称漏保)监测火线和零线的电流。正常情况下，火线和零线形成回路，因此其电流严格相等。如果漏电，说明电流提前导入大地，而没有经过零线。此时，漏保检测到两根线的电流差再根据设定的值去跳闸。

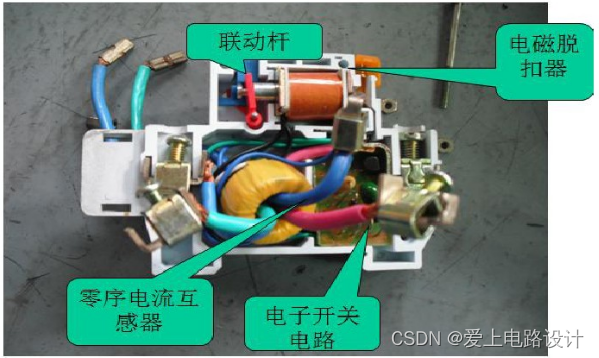

漏保的漏电保护部分由零序电流互感器（感测部分）、运算控制器（控制部分)和电磁脱扣器（动作执行部分）组成。被保护的主电路所有相、零线都穿过零序电流互感器的铁芯，组成零序电流互感器一次侧。

图2.1 漏保的组成

3、漏保原理

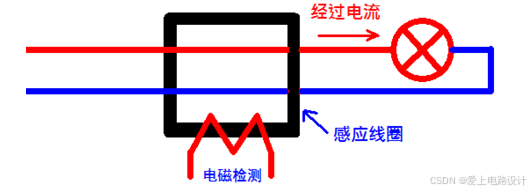

经过电流从线圈入，又从线圈出。输入电流与输出电流相等，产生的电磁一正一反。因电磁相等，相互抵消结果为零。

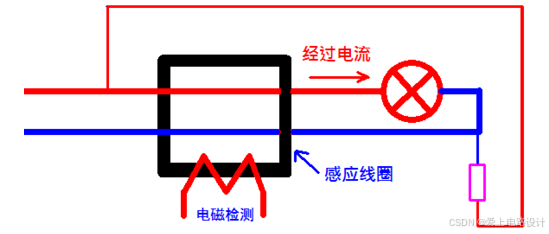

当有一个电流没有通过线圈时，检测端就会检测出电流。

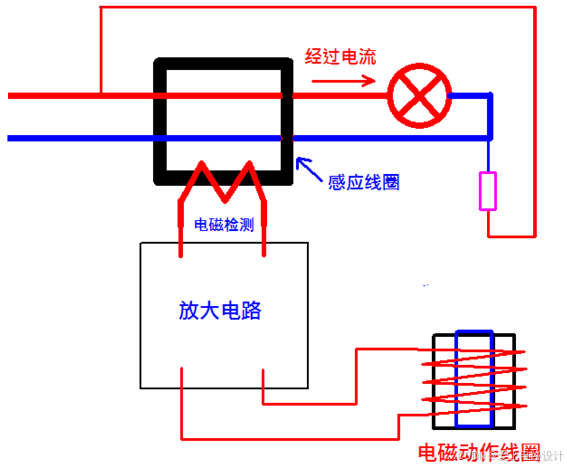

检测到不平衡电流，经过放大后驱动动作线圈。

4、民用漏保

民用中，其实就是为了防止漏电，如漏电开关（漏电保护器）就是这么个东东。

1）漏电保护电路1

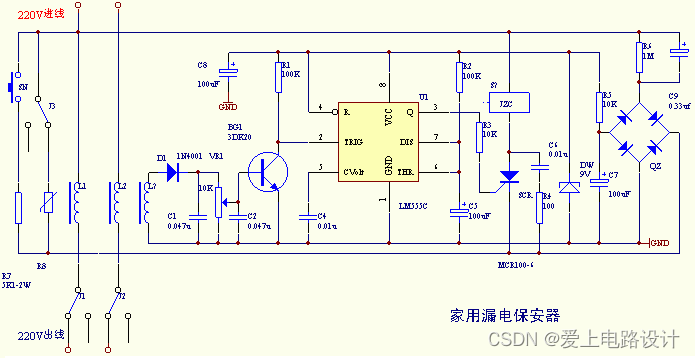

采用了时基电路集成 LM555 作为电路的核心控制器件，LM555 具有简单可靠，用途广泛的特点。在此将它接成一个单稳电路，用于断电跳闸后自动复位。7 脚和 6 脚上的电阻与电容共同决定了单稳的延迟时间，为 5 到 8 分钟，让你有时间去处理事故，当然事故没有及时得到处理也不要紧，当延时结束时由于故障信号仍然存在电路又会在瞬间翻转，再次进入保护状态，时间长短可根据个人需要替换电阻R2来决定，T = 1.1RC。

3 脚输出控制信号去控制可控硅或三极管驱动继电器动作跳闸。2 脚是触发端低电位有效。直流电源电路采用了简单的电容降压法供电，C9 为降压电容，R6 为放电电阻，经整流滤波后通过稳压二极管稳压输出 9V 电压。

L1、L2、L3 为电流互感器。当电路发生漏电短路等故障时，在 L3 上便有感生电流的存在。二极管整流后在 VR1 上产生电压，BG1 基接有了正向电压而饱和导通，LM555 的 2 脚低电位而被触发，单稳延时开。调整 VR1 可改变控制灵敏度。C1、C2、C3 均为防止干扰设置，C6、R4 是为防止线圈反向感生电压损坏可控硅或三极管而设的脉冲吸收电路。

R3 为试验电阻，R8 为压敏电阻，电压过压时期保护作用。本图执行机构使用的是电子脱扣器，当然你也可根据需要更换成继电器去控制，但是驱动器件要相应换成三极管使用直流电路。完整电路如下图。

R7 试验电阻用 2W 的金膜电阻 5.1K，R8 选用 240V-270V 的压敏电阻，C7 为 0.33uF/450V，C6 为 0.01uF/450V。L1-L3 可在 M200024*12*5 的磁环上绕制，L1、L2 用 Φ1.5-2mm 的塑皮线双线并绕 4-7 圈位于外层，L3 用 Φ0.18-0.21 高强度漆包线绕 800-1000圈，位于里层。

上面的电路适合家用的漏电保安器，它具有漏电、过压、短路及过载保护的功能于一身。同时具有断电自复位的功能，有故障时能够在 30ms 内制动跳闸。工程实际应用的电路：漏电流保护电路。

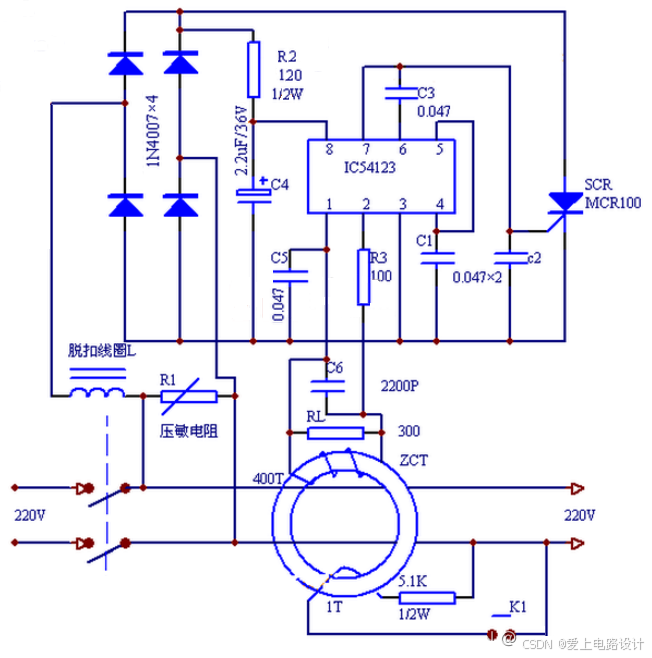

2）漏电保护电路2

5、电力漏保

就是有相线掉在地上，这样三相电不平衡产生零序电压，再产生漏电电流。

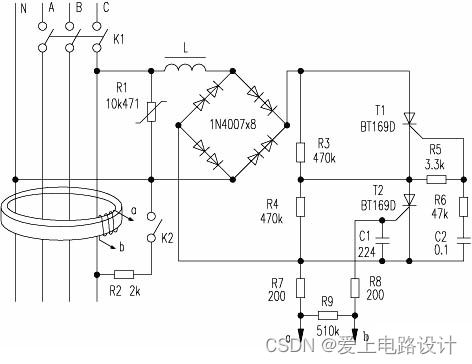

图中 L 为电磁铁线圈，漏电时可驱动闸刀开关 K1 断开。每个桥臂用两只 1N4007 串联可提高耐压。R3、R4 阻值很大，所以 K1 合上时，流经 L 的电流很小，不足以造成开关 K1 断开。R3、R4 为可控硅 T1、T2 的均压电阻，可以降低对可控硅的耐压要求。

K2 为试验按钮，起模拟漏电的作用。按压试验按钮 K2，K2 接通，相当于外线火线对大地有漏电，这样，穿过磁环的三相电源线和零线的电流的矢量和不为零，磁环上的检测线圈的 a、b 两端就有感应电压输出，该电压立即触发 T2 导通。由于 C2 预先充有一定电压，T2 导通后，C2 便经 R6、R5、T2 放电，使 R5 上产生电压触发 T1 导通。

T1、T2 导通后，流经L的电流大增，使电磁铁动作，驱动开关 K1 断开，试验按钮的作用是随时可检查本装置功能是否完好。用电设备漏电引起电磁铁动作的原理与此相同。R1 为压敏电阻，起过压保护作用。

剩余电流保护数值一般怎样划分？

①当漏电电流在 30mA 时，这时配套的漏电保护属于人身安全防护，它用于防止人身触电；

②当漏电电流在 30 到 100mA 之间时，漏电保护属于兼有人身安全防护和电气火灾防护；

③当漏电电流大于 100mA 时，漏电保护属于电气火灾防护。当提及的漏电电流为 800mA，属于较为严重的可能引起电气火灾的防护报警，应当仔细检查。

零序电流与剩余电流的区别：剩余电流与零序电流。
