一、NXP单片机

1、选型与相关资料下载

1）NXP简介

NXP：恩智浦公司，Freescale：飞思卡尔公司(前身是摩托罗拉半导体)。

两家公司都是在 MCU 领域的巨头企业，NXP Semiconductors于 2015年收购 Freescale，自此，恩智浦/NXP 成为了世界上第二大 MCU 供货商。第一为瑞萨/RENESAS，第三为 ST/意法半导体。

2）器件选型

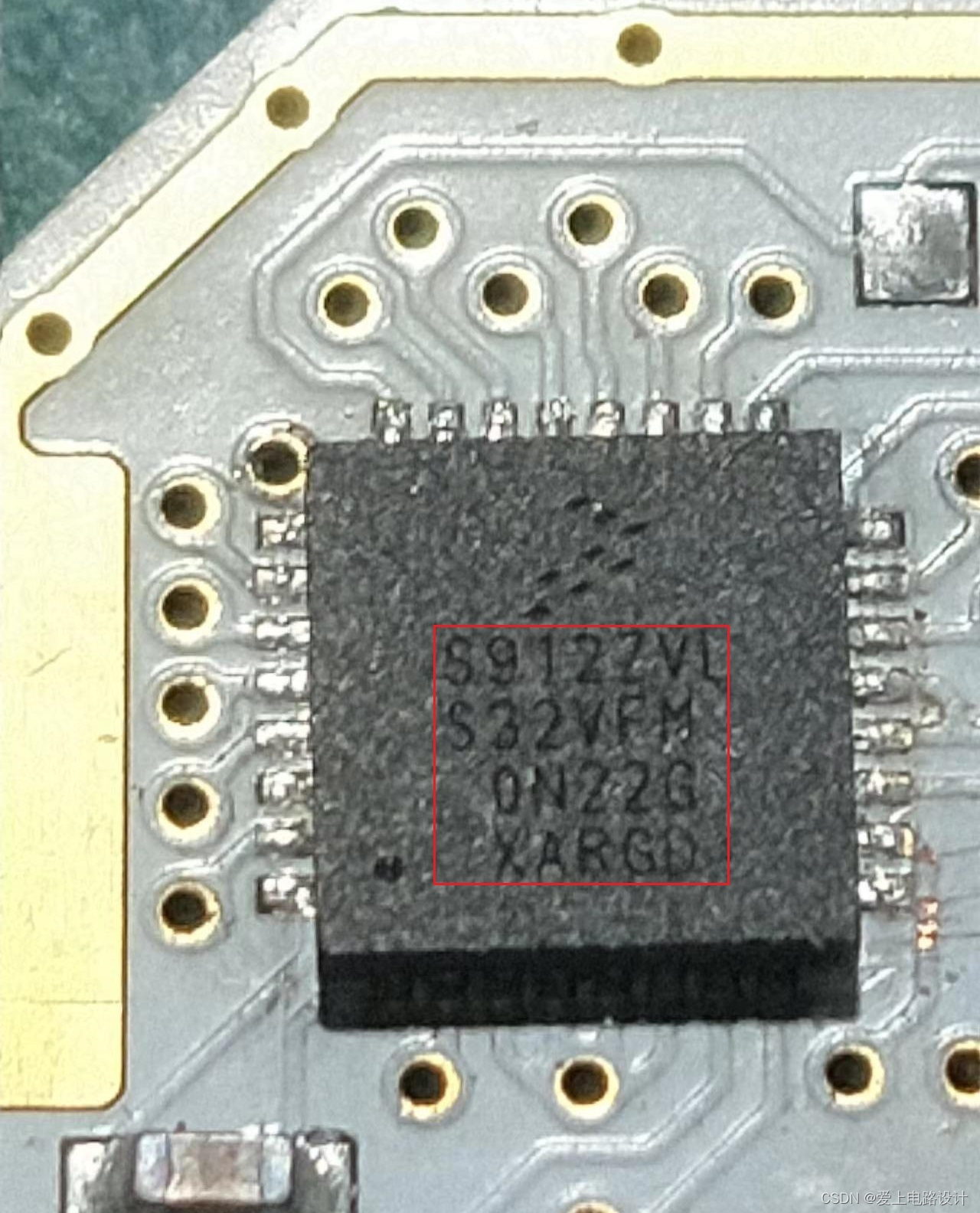

根据样品确定，一款样品的图片如下图所示。

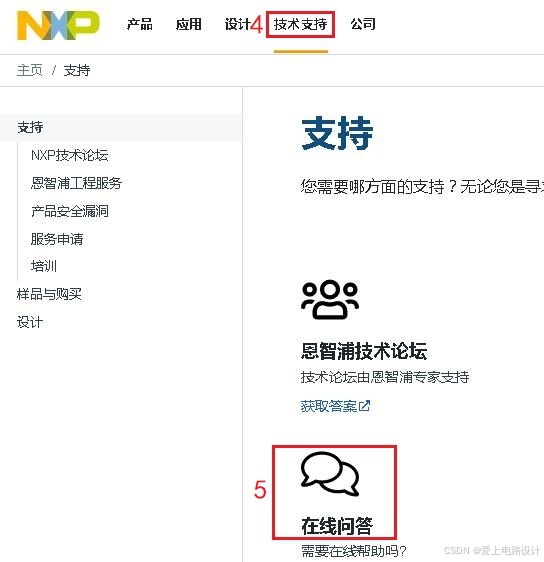

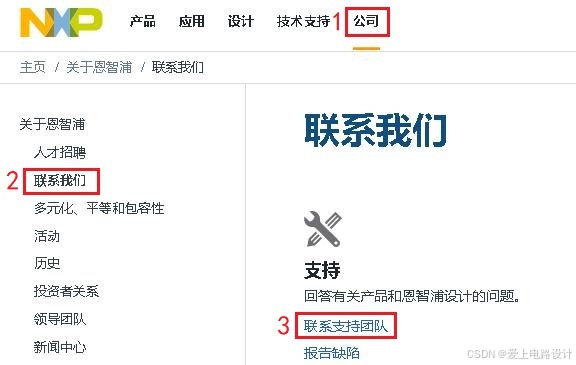

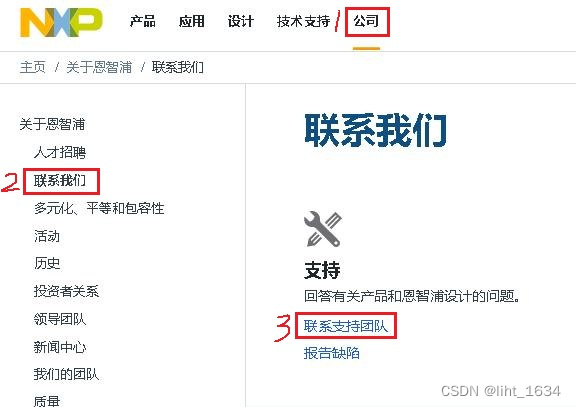

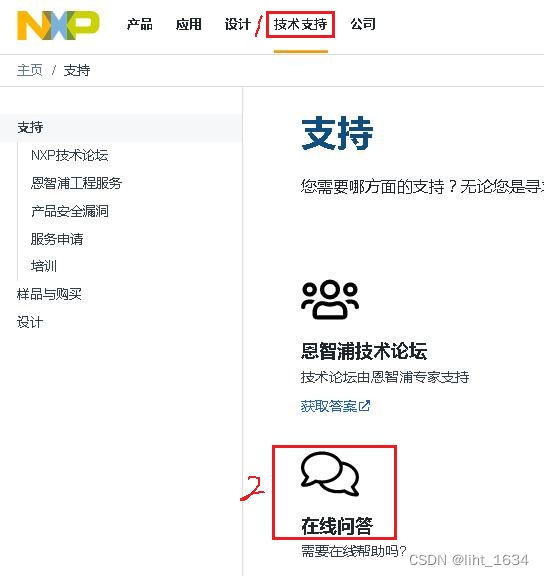

或网站技术支持的推荐，

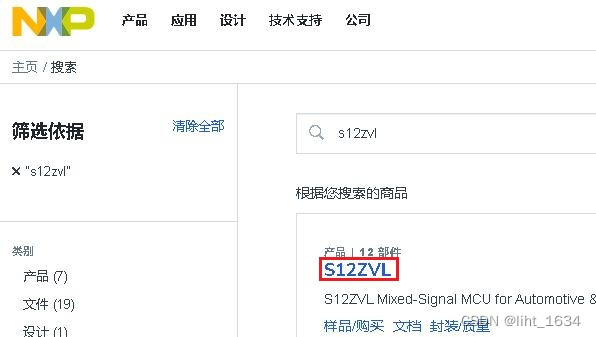

得到 S12ZVL，搜索此关键字。

这样即可筛选到所需要的单片机，如下图。

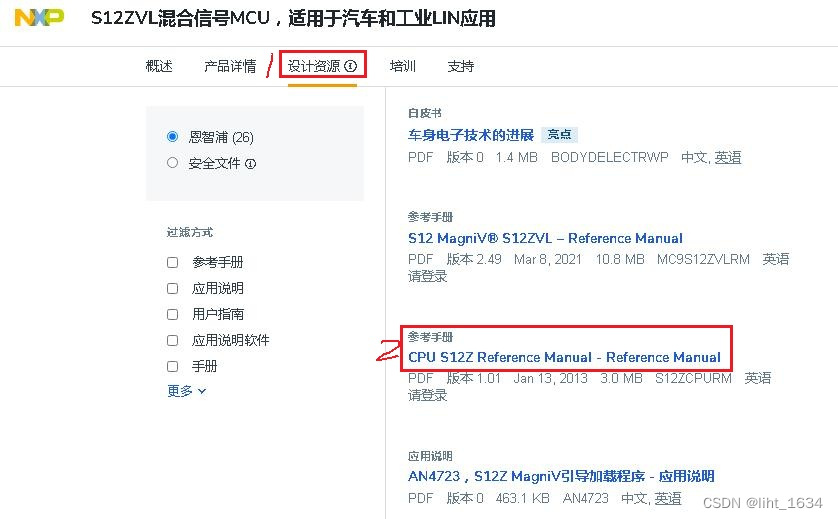

3）规格书下载

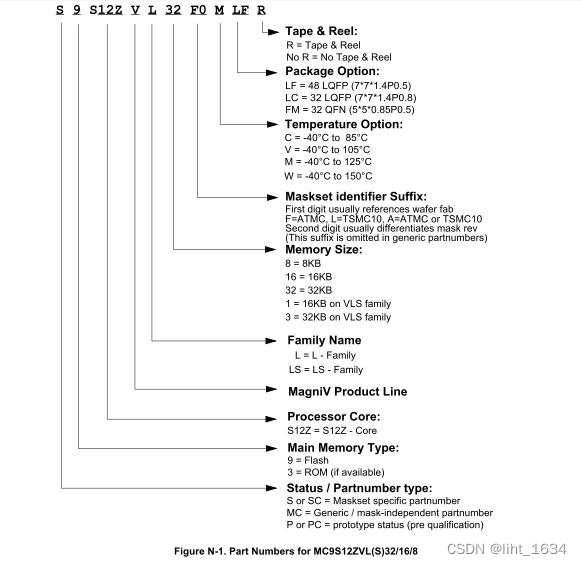

在目录里面找“Ordering Information订货信息”，或搜索“Ordering Information”。

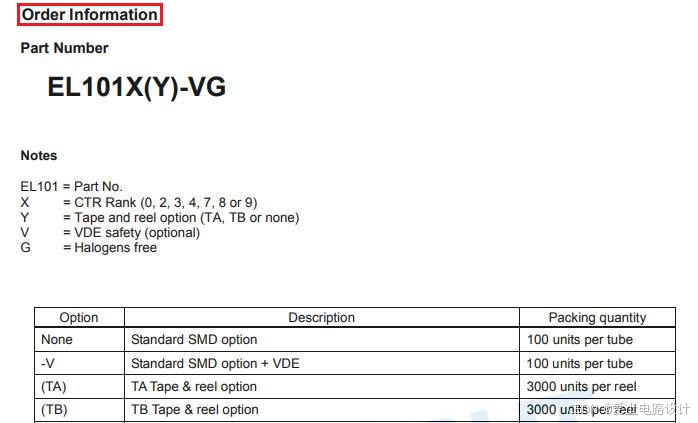

可以对器件选型进行再次的核对。有的电子元件是“Order Information”，比如台湾亿光光耦。

2、单片机功能

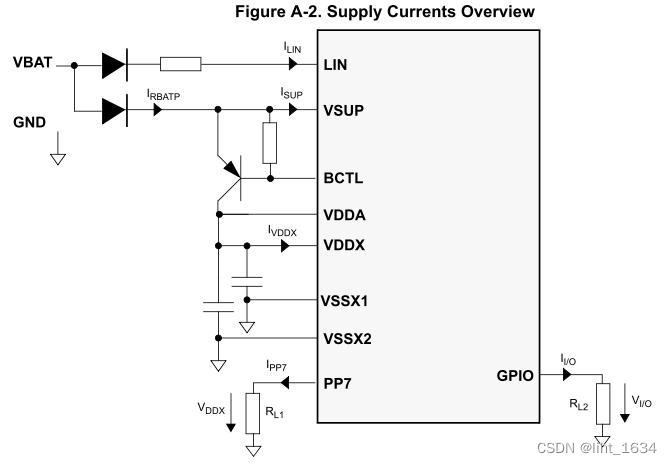

1）自带LDO

S12ZVL 平台是S12 MagniV混合信号 MCU 系列的一部分，提供一个低成本、高度集成的解决方案，适合空间受限的汽车 LIN 节点。这个系列还具有从 8～128K 闪存的存储器尺寸，为平台标准化提供了充分的可扩展性。

S12ZVL 集成了高精尖的 S12Z 内核、1个 12V～5V 稳压器和 1个LIN物理层收发器，适用于传感器接口、执行器、开关面板或环境照明等多种汽车和工业控制应用。

2）SCI与SPI

SPI(Serial Peripheral Interface 串行外设接口)总线系统是一种同步串行外设接口，它可以使 MCU 与各种外围设备以串行方式进行通信以交换信息。

串行通信接口 SCI(Serial communication interface)由 Motorola 公司推出，它是 SCI 串口连接的一种通用异步通信接口 UART，与 MCS-51 的异步通信功能基本相同。

SCI	异步串行口	UART或RS232	速度 ≤ 1Mbps	主要用来和其他MCU或电脑进行通信。
SPI	同步串行口	串行通信总线	速度可达几Mbps	主要和串行的外设进行数据交流，比如串行的DA转换器。

二、开发环境

1、CodeWarrior5.1下载与激活

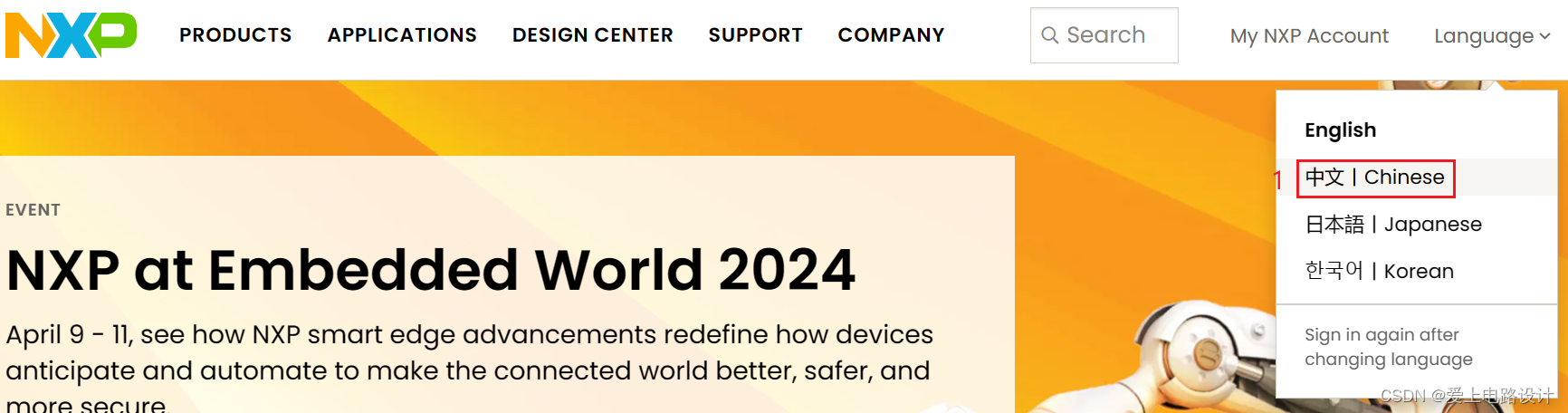

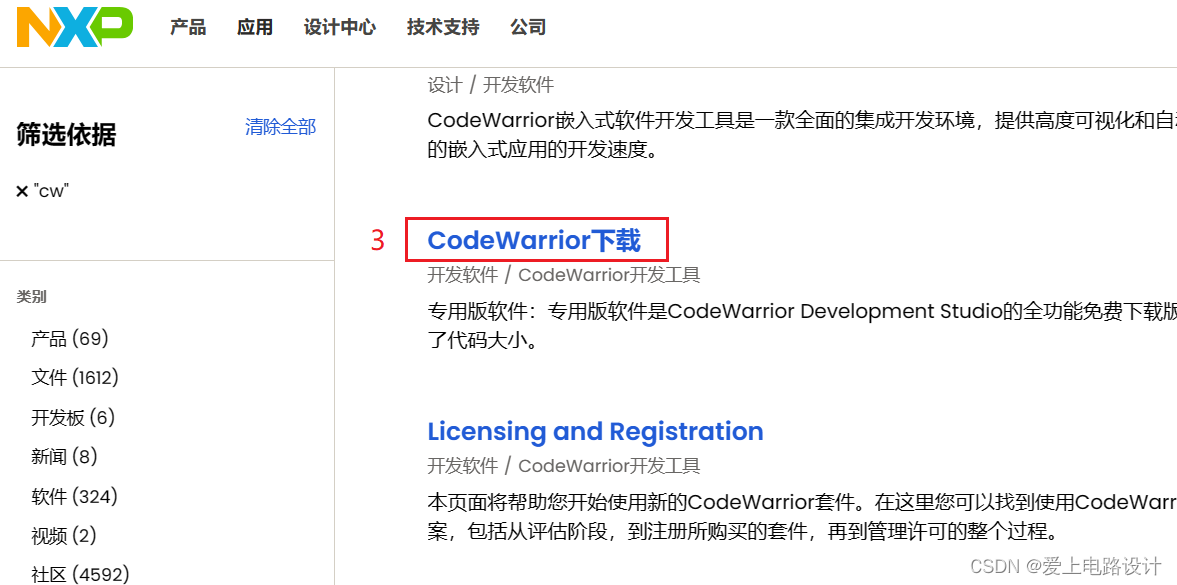

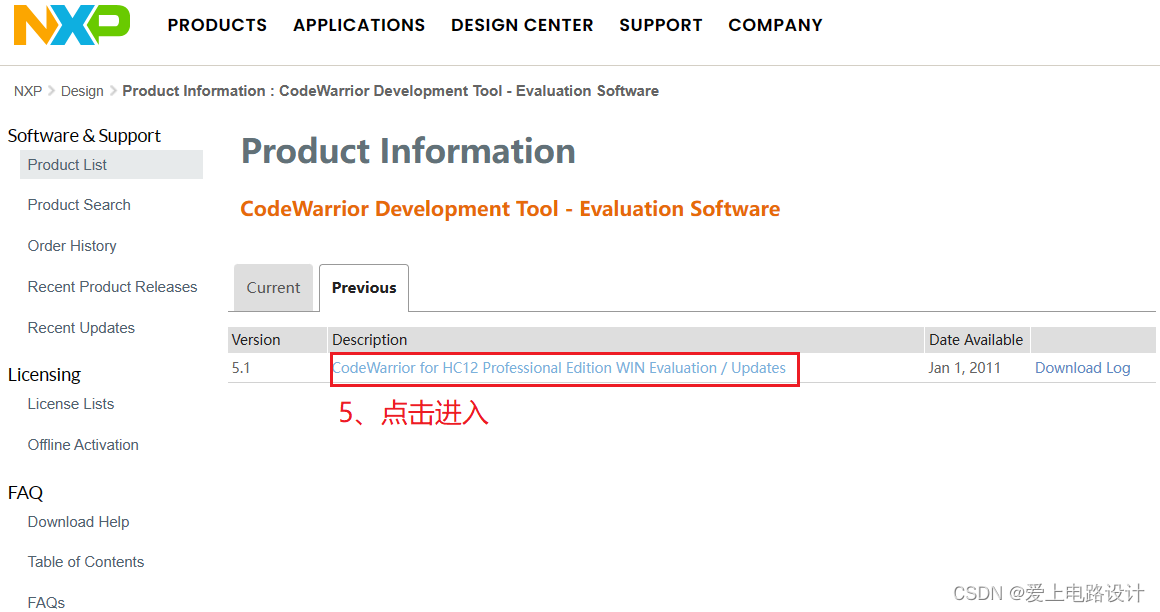

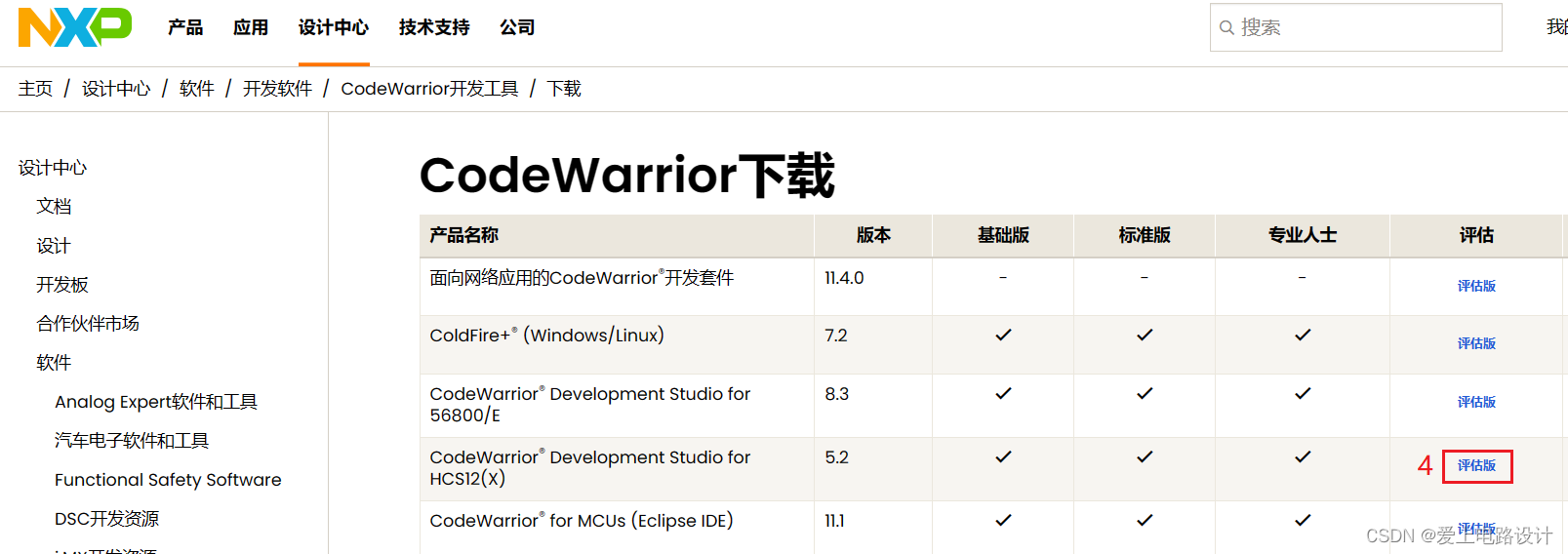

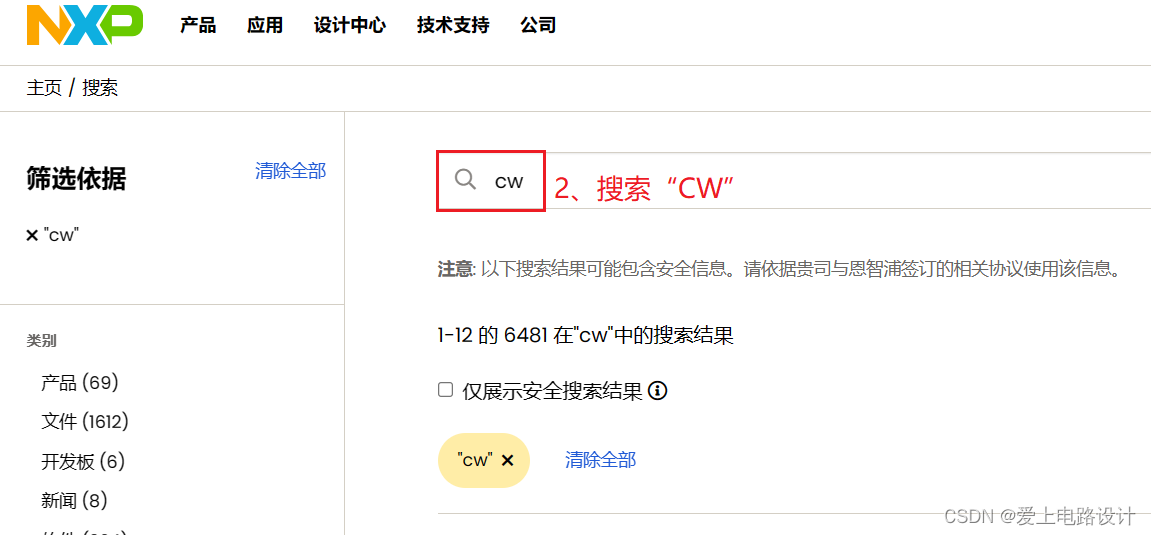

登录NXP官方网站，使用说明：https://download.csdn.net/download/liht_1634/91251994。

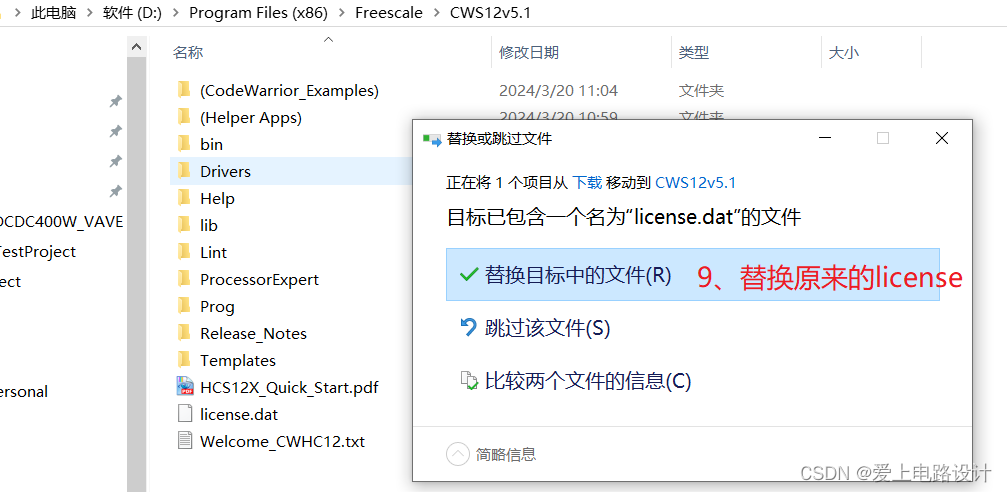

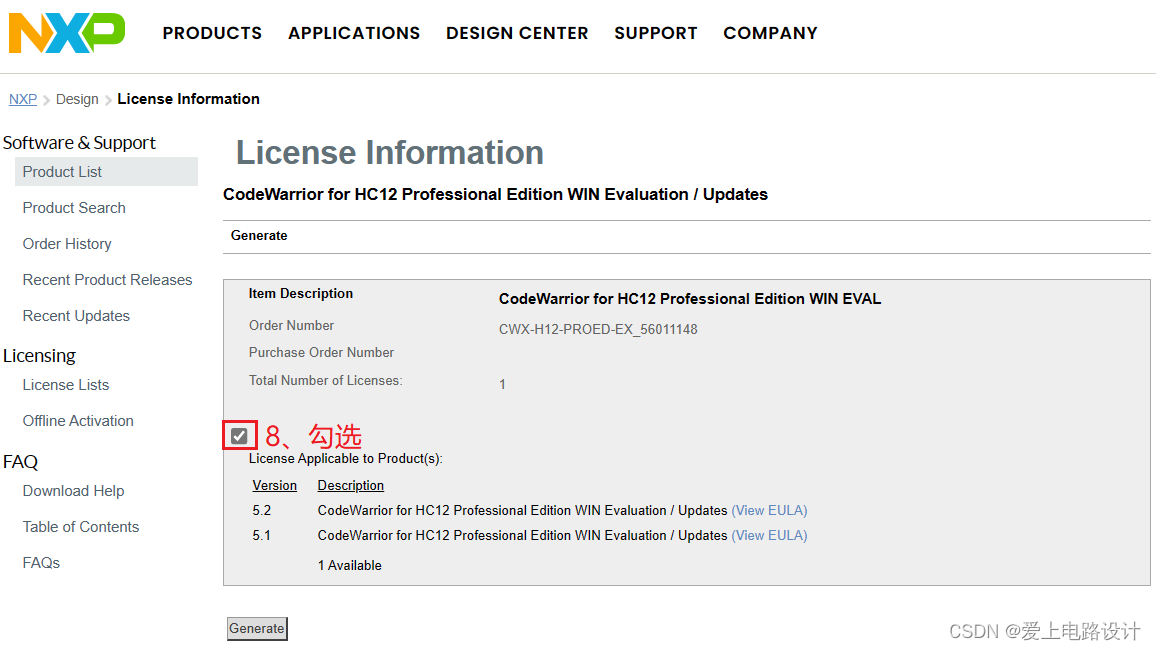

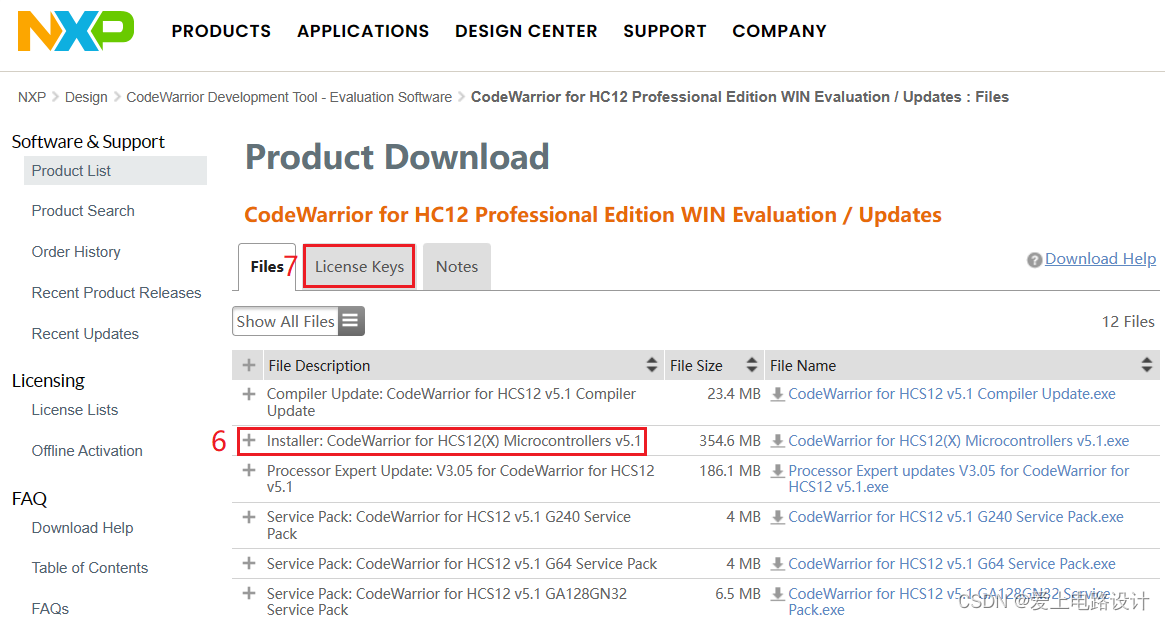

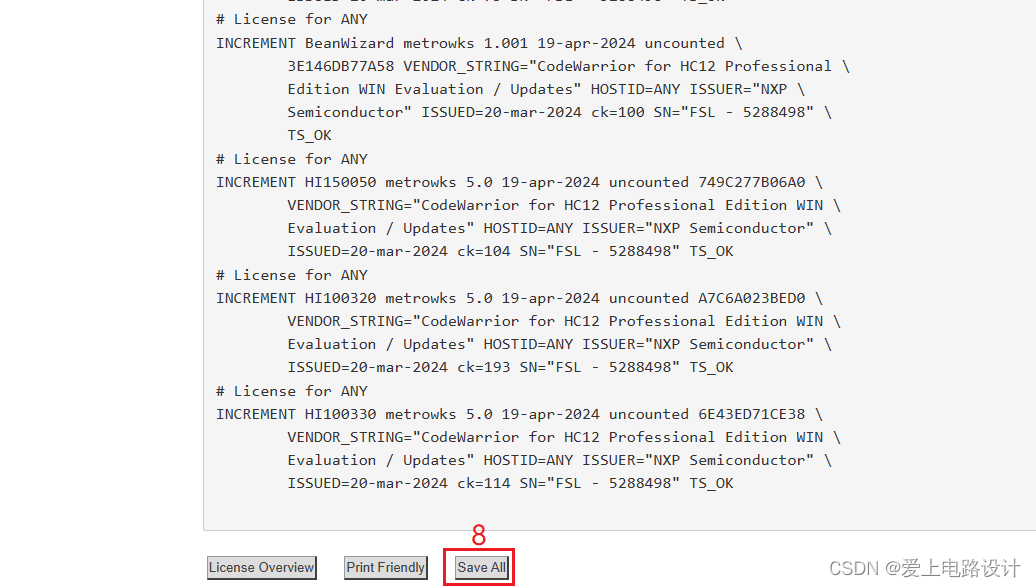

第6步下载软件，较简单，不做描述；第7步打开 License 的申请。

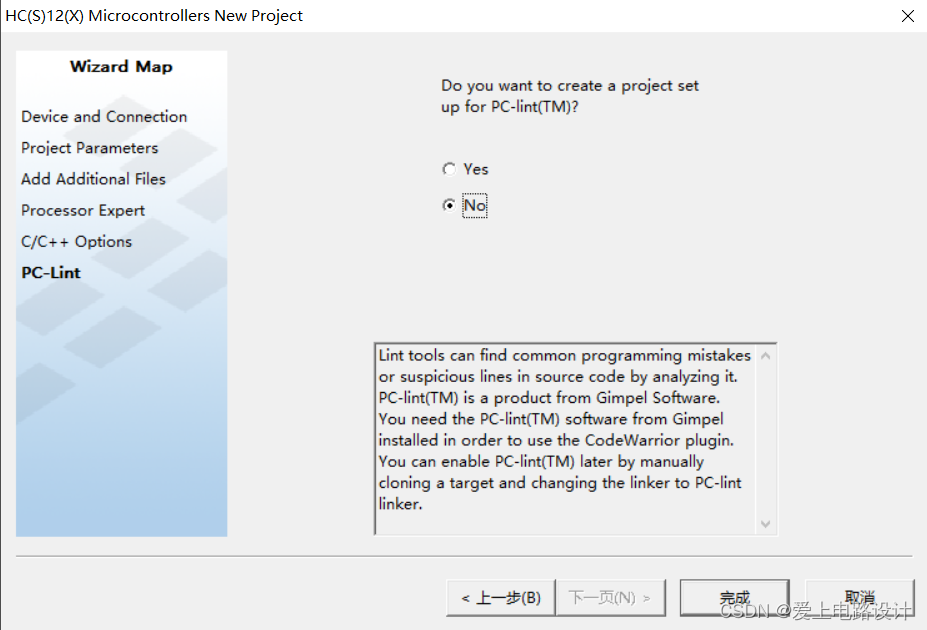

2、工程建立

1）选择器件

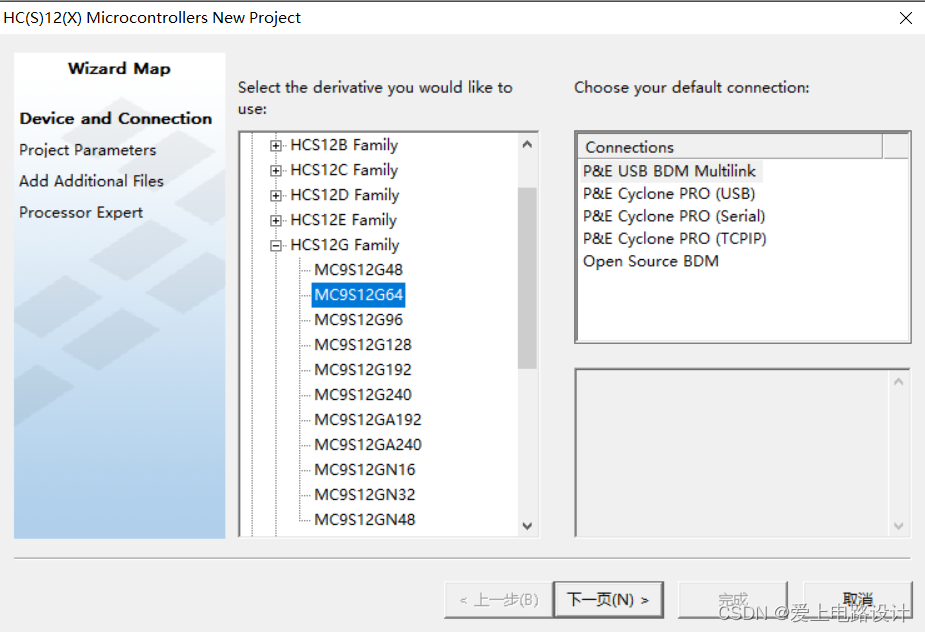

本处以选择“MC9S12G64/48Pin”为例说明，如下图所示。

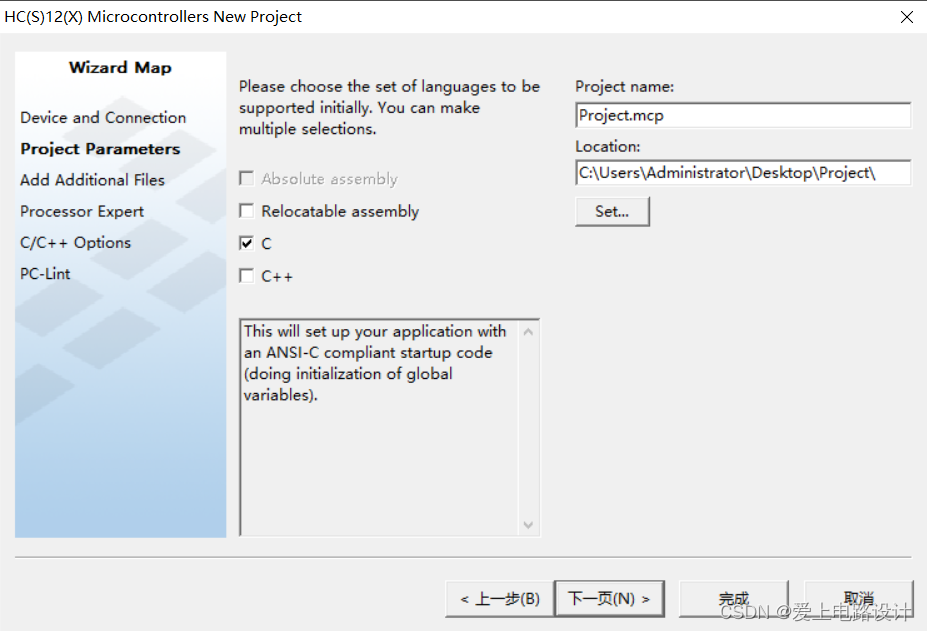

2）确定工程名

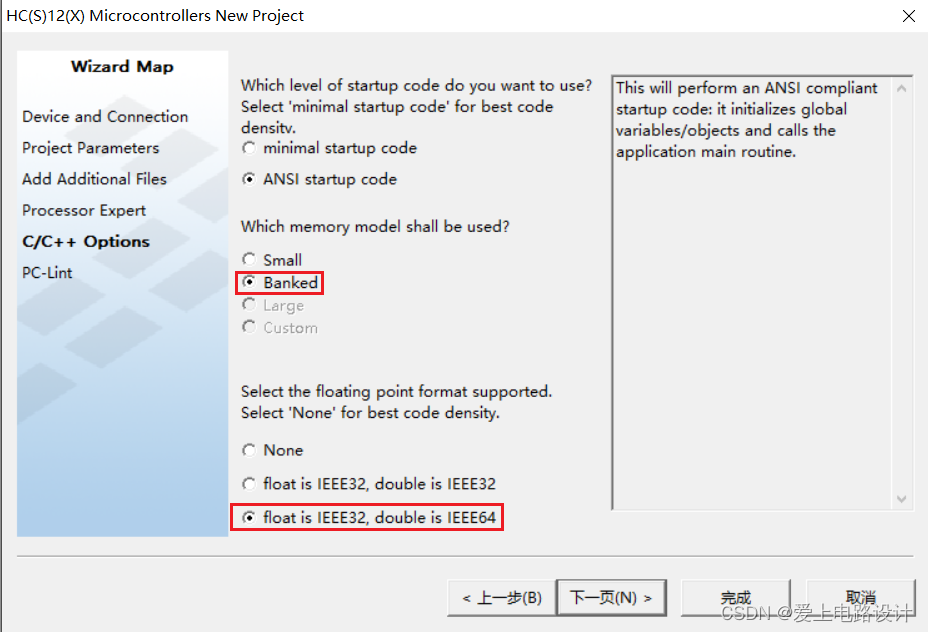

3）内存模式与浮点支持

三、问题总结

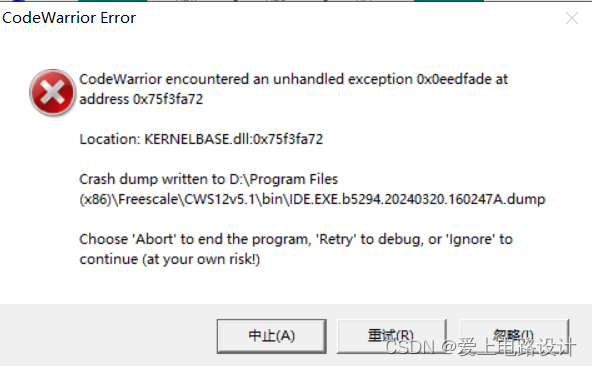

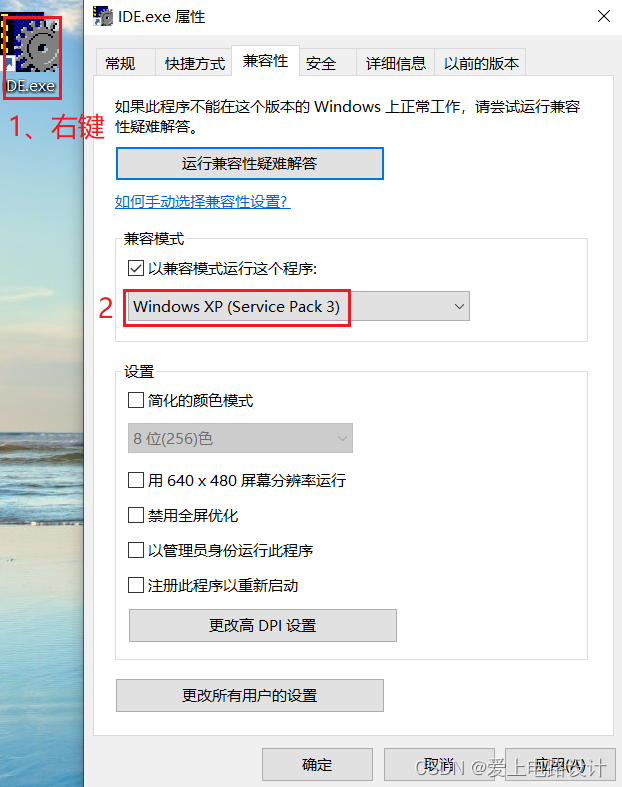

1、CodeWarrior encountered

操作系统：Windows 10 专业版，22H2

CodeWarrior IDE 版本：5.9.0，Build 5294

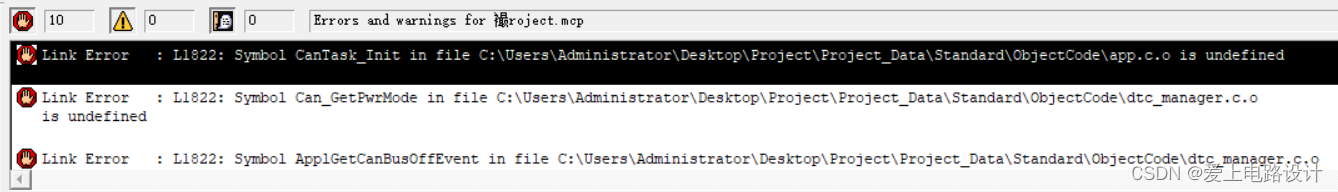

2、.c.o is undefined

建立工程时，未设置成浮点运算模式，但是代码中出现了浮点数定义。需要重新建立工程，选择浮点模式。

3、代码空间溢出

当在 S12 建立工程的时候，如果选择的是 Small 的内存模式。

原因是随机存储器(存储数据)的内存不够用，在文件夹“Linker Files”中找到“Project.prm”文件并打开，找到 STACKSIZE 0x***，并修改参数 0x***即可；(***代表参数)。
