HP1213tx笔记本电脑不触发维修(仁宝代工)

目录：

一、开机流程框图

1、开机流程框图

2、流程框图说明

二、维修过程详述

1、故障现象

2、维修过程

---

原发表于迅维网：HP 1213tx笔记本不触发维修，相关文件请移步：维修文件。

时序分析在笔记本维修中至关重要，有关时序的内容移步：结合原理图详述Dell7559笔记本电脑上电时序、宏基AS6530笔记本电脑完整时序。

---

一、开机流程框图

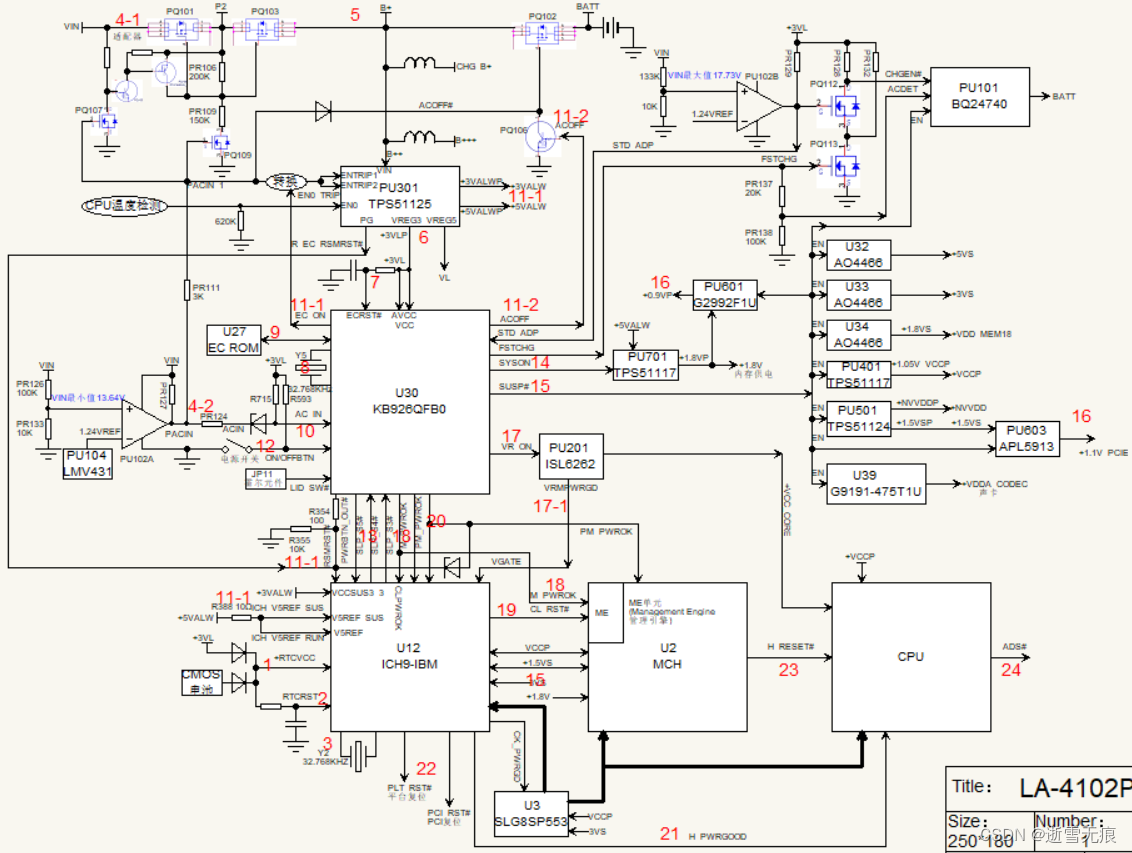

1、开机流程框图

画图软件介绍移步：效率工具软件介绍之7、流程图制作工具之2）Diagram Designer。

2、流程框图说明

1）无任何外接电源时，CMOS电池给南桥的RTC模块供电。

2）通过电阻和电容产生延时复位RTC模块。

3）32.768KHz晶振起振。

4-1）插入适配器，通过P101的体二极管，P2=18.3V。

4-2）当电压高于13.64V时输出高电平，驱动PQ109导通。ACOFF#高电平截止PQ102。

5）PR106和PR109分压得到7.84V电压，PQ101和PQ103导通产生大电池公共点B+。同时给PU301的VIN脚供电。

6）EN0通过620K电阻到地，允许两路LDO，分别输出+3VLP（改名为+3VL）和VL。

7）EC得到+3VL后，通过电阻电容延时得到ECRST#。

8）Y5=32.768KHz的晶振得电起振。

9）EC读取EC  ROM中的程序开始配置脚位。

10）高电平检测到适配器，ACOFF输出低电平截止PQ106。

11-1）在适配器模式下，EC_ON输出高电平开启+3VALWP（改名为+3VALW）和+5VALWP（改名为+5VALW）。供电正常后输出PG给南桥RSMRST#。

11-2）在电池模式下，可能需要按电源开关，才能输出两路PWM且PQ106输出高电平，电池通过PQ102的体二极管产生小电流公共点。

12）按下电源开关ON/OFFBTN。

13）产生SLP_S5#、SLP_S4#、SLP_S3#。

14）由SYSON输出高电平开启PU701，输出内存供电。

15）由SUSP#输出高电平开启+5VS/+3VS/+1.5VS/ VCCP /+VDD_MEM18/NVVDD等。

16）产生+1.1_PCIE(此接口见SIM7600CE模块(GSM/GPRS)调试)和+0.9VP。

17）由VR_ON通过PU201开启CPU供电。

17-1）供电正常后产生VRMPWRGD，改名为VGATE给南桥。

18）SLP_S3#完成SLP_S0供电以后，EC发出M_PWROK给南桥，由南桥的CK_PWRGD开启时钟，输出各路时钟。

19）南桥发出CL_RST#给北桥

20）EC发出PM_PWROK给南桥和北桥。

21）南桥得到供电、时钟、复位、两个PG后，发出H_PWRGOOD给CPU。

22）南桥产生PLT_RST#复位平台，产生PCI_RST#。

23）北桥收到PLT_RST#后发出H_RESET#给CPU。

24）CPU开始工作，发出ADS#开始寻址，读取BIOS进入POST上电自检亮机。

-----------------------------

PWROK ：电源正常信号，所有电源分配总线稳定99ms以及PCICLK稳定1ms时，PWROK给南桥一个有效标志。

PWROK可以异步驱动。PWROK低电平的，南桥就会认为PLTRST#有效。

注释: 在正常的三个RTC时钟周期里南桥使电源完全复位并生成完整的PLTRST#信号输出，PWROK必须是最小值处于无效状态。PWROK必须无假信号，即使RSMRST#是低电平。

CLPWROK：

控制LINK电源正常信号:当CLPWROK有*词语被过滤*，表示从电源到控制LINK子系统（北桥、南桥等）是稳定的以及通知南桥使CL_RST#无效直到北桥收到这个信号。

NOTES: 1. RSMRST#无效之前CLPWROK不许有效。

二、维修过程详述

1、故障现象

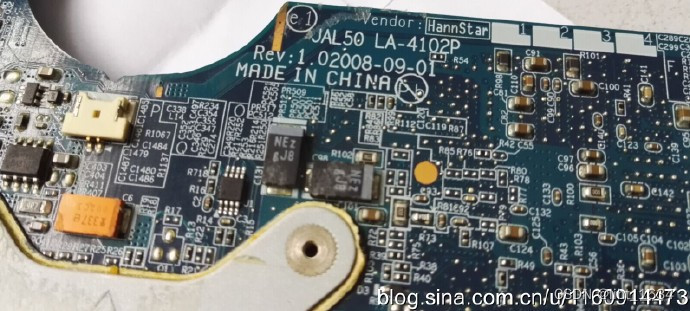

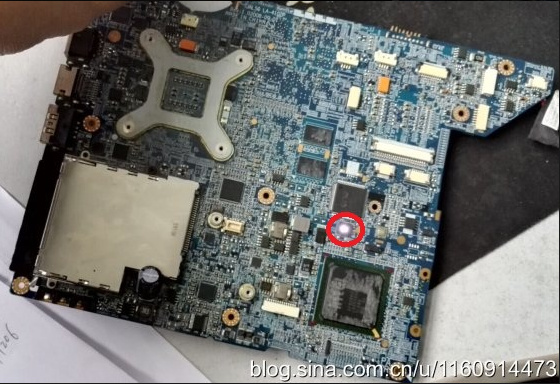

插上电源适配器(19V/90W，笔记本满负载最大电流不会超过4.74A)，接口上的灯亮。按开机键，开机键处的指示灯亮一下即灭。接口处的指示灯也会灭掉。板号LA-4102P，CPU：P7450，有独立显卡。

2、维修过程

第一步、退掉内存和CPU。

第二步、各大电感打值正常。

第三步、测TPS51125的+3VALWP和+5VALWP电压都有，按开机键后就都没有了。

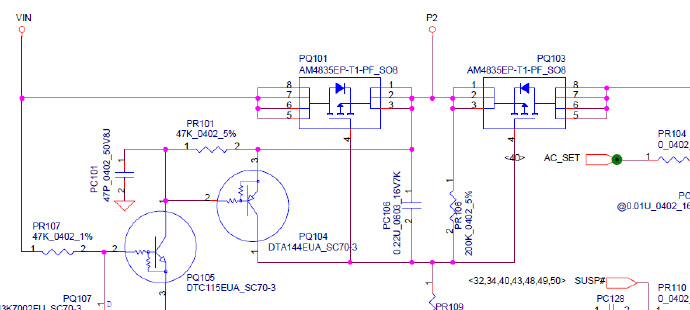

第四步、短路保护隔离电路中的PQ101和PQ103，看是不是只产生了小电流公共点。涛声依旧！

HP CQ45图纸(资料包中已含有)

第五步、怀疑后级短路

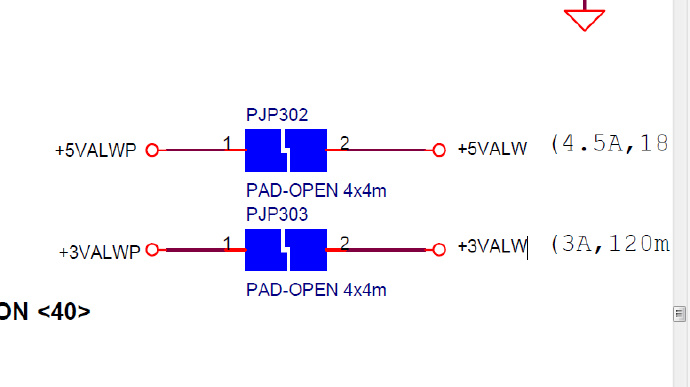

1）断开PJP302和PJP303，测+5VALW有1.6V，测+3VALW有1.3V，这种现象是正常的。

2）断开PJP501、PJP502、PJP503、PJP701、PJP702、、PJP603、PJP605、PJP601，故障依旧。

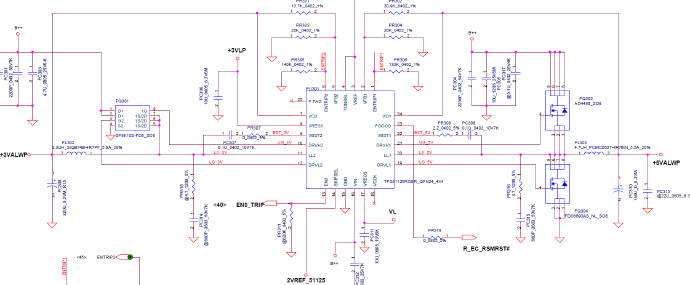

第六步、查TPS51125

HP CQ45图纸(资料包中已含有)

1）查供电电压正常；

2）查工作条件，ENTRIP1、2在是否按开关键都是有的，VREG3、5是否按开关键都是有的；

3）查+5VALWP反馈电压VFB1正常；

4）查+3VALWP反馈电压VFB2，发现+3VALWP电压会掉电，+5VALWP跟着掉。

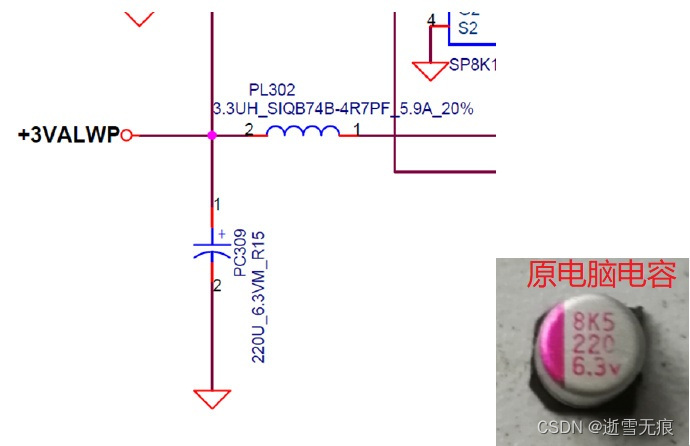

第七步、换PC309电容，我这没有固态电容，就搞一个红宝石470uF电容。

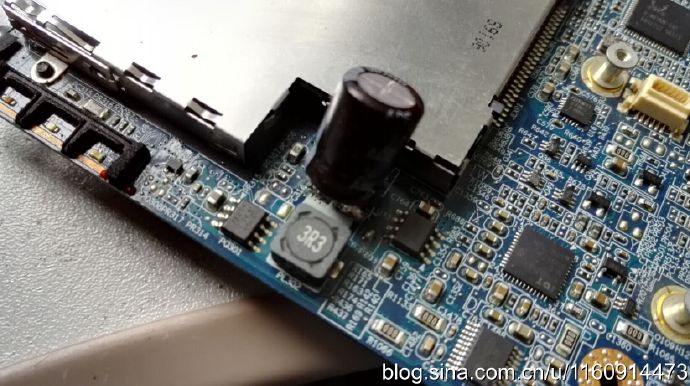

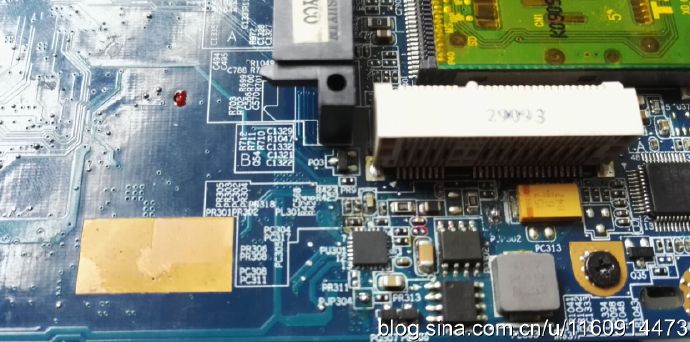

换上去的电容：

OK，能正常触发，维修结束。

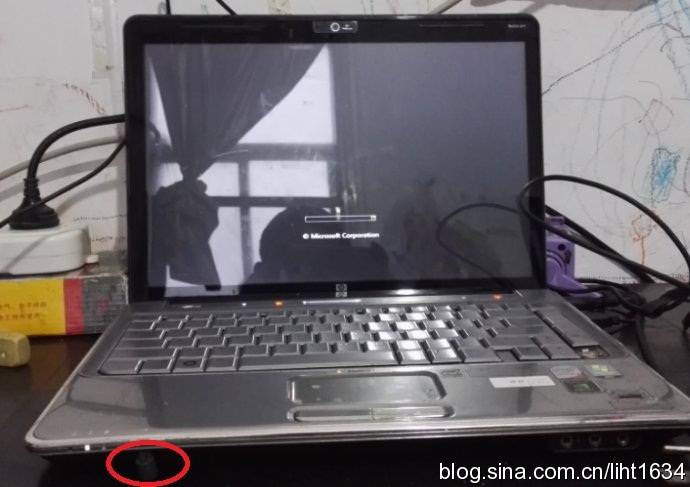

电容太大，装于D壳的下方。此电容容量不能太小，否则会出现关机以后等一段时间才能开机的现象。

---
