小米L50M5-AD电视维修

目录：

一、相关硬件描述

1、主板

1）50寸小米L50M5-AD电视，主板板号TPD.T962.PC799   2）LED驱动

2、显示屏

二、故障现象与维修过程

---

一、相关硬件描述

1、主板

1）50 寸小米 L50M5-AD 电视，主板板号 TPD.T962.PC799

电源板、主控板、背光驱动板，三板一体，没找到原理图。熟人拿过来，帮忙维修，本人所有的维修均非商业活动，绝大部分都是免费。

图1 板号

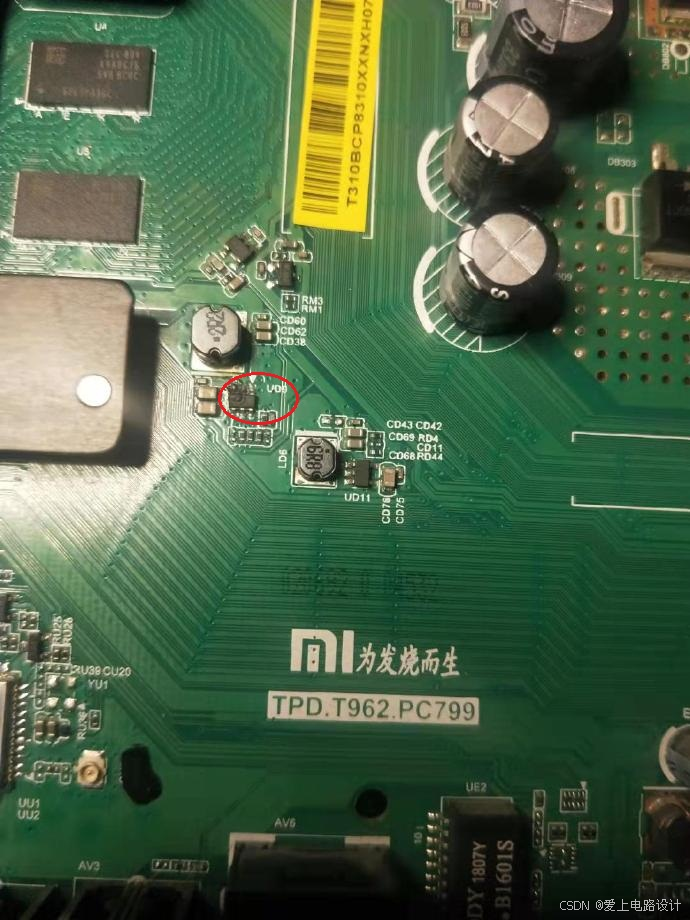

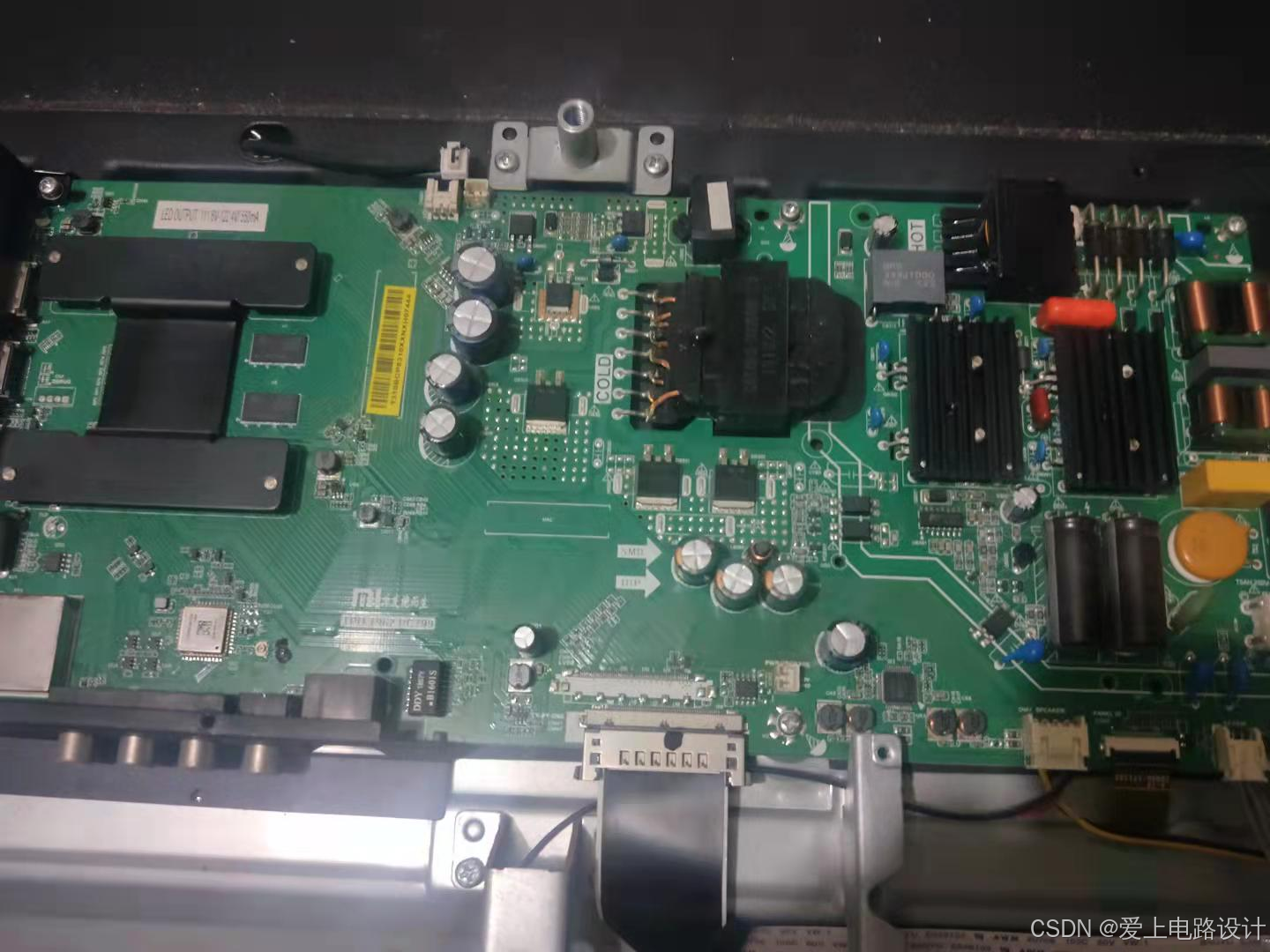

整块主板：

图2 主板

2）LED 驱动

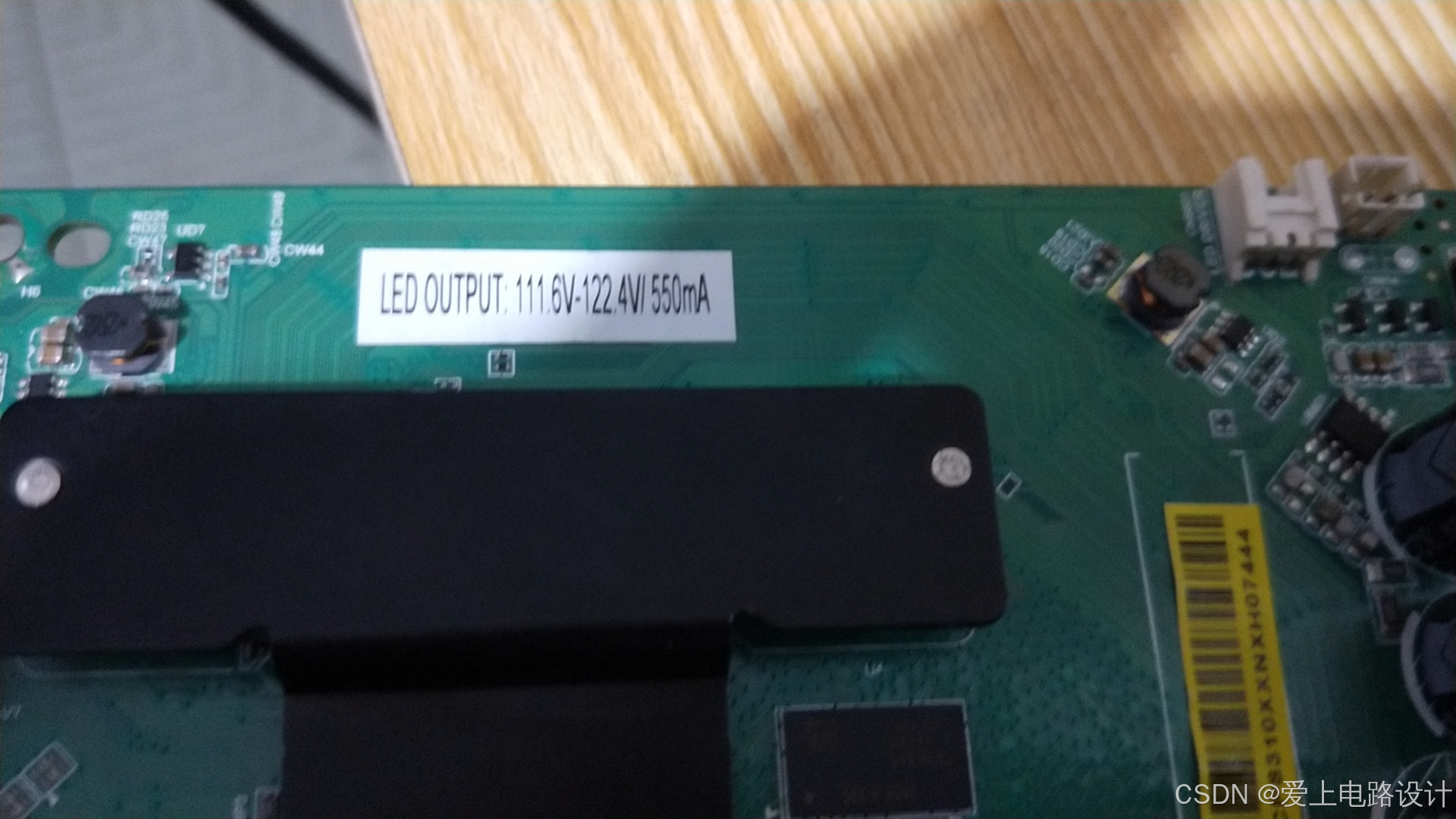

驱动电压：

图3 LED输出电压

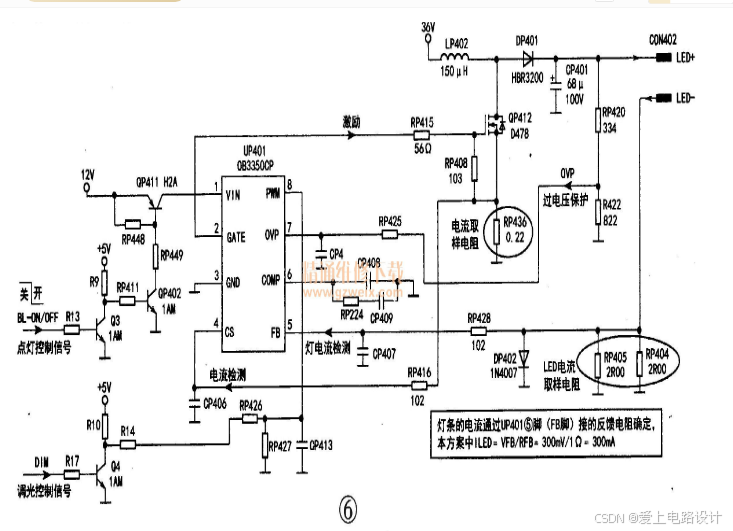

类似的参考驱动电路：

图4 参考电路

2、显示屏

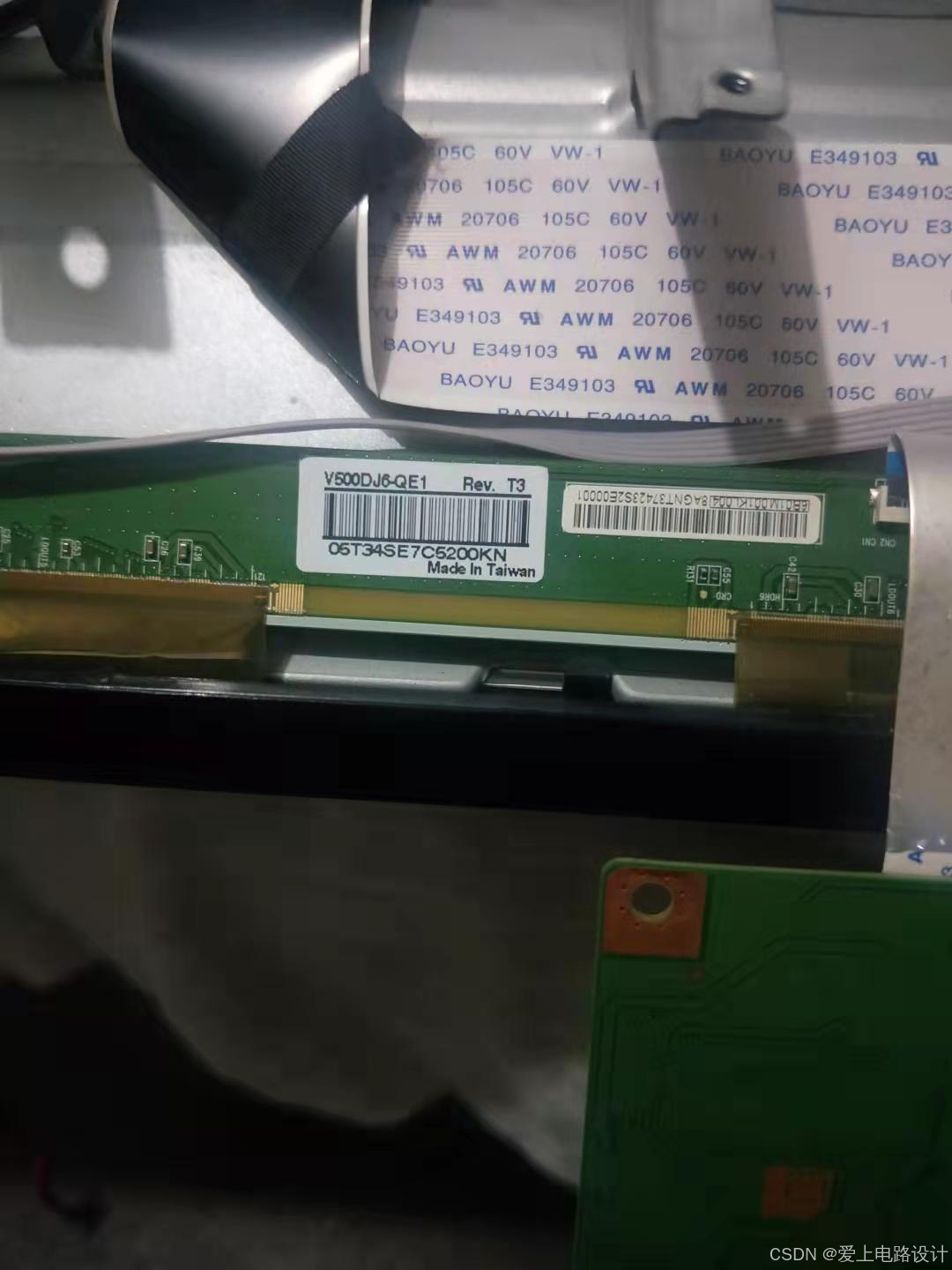

屏型号：

图5 显示屏

二、故障现象与维修过程

上电无任何指示，查红外接收部分的 5V 电压正常，开关控制部分 3.3V 只有 1.6V，不正常，按此源溯，发现图 1 处 VD9 已经烧毁。

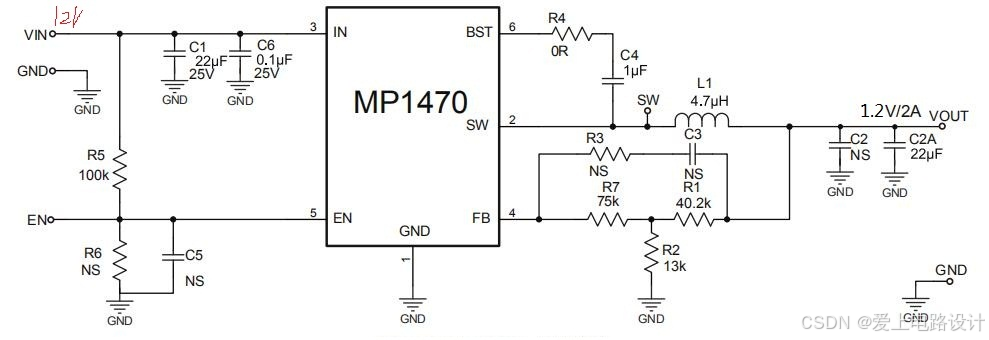

图6 SP1470GJ(贴片代码1ADJH)

通过上面类似的电路可知，VIN = 12V 正常，取掉 VD9 后，测试 VOUT 对地短路。

运用“终极烧鸡大法”(详情移步：电子产品-维修经验点滴)，发现主 MCU 散热片发热，反面也发热，电流 2A 左右，很明显主 MCU 已经短路损坏。此法注意：电压一定要选择正确，极性一定要正确。

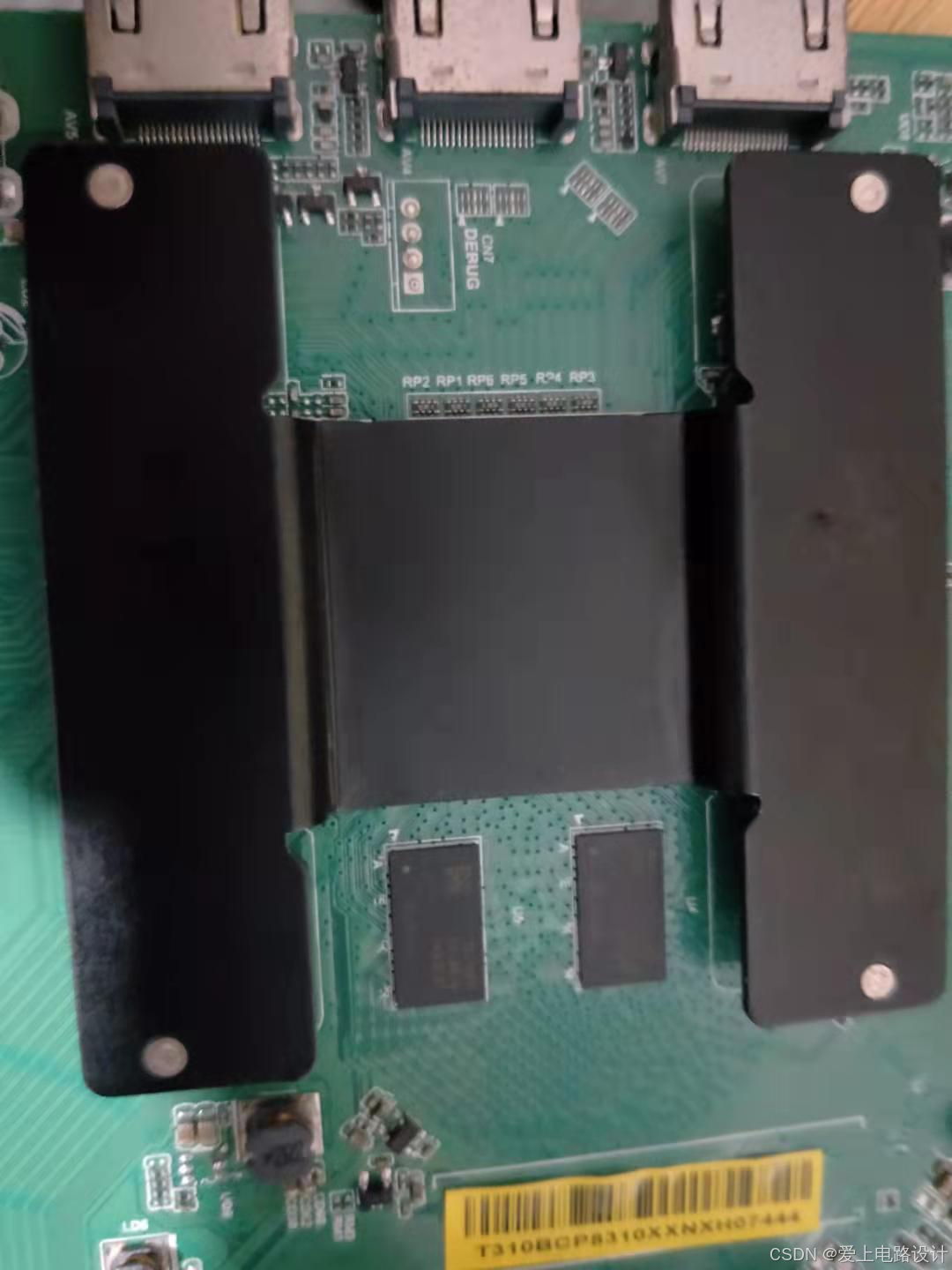

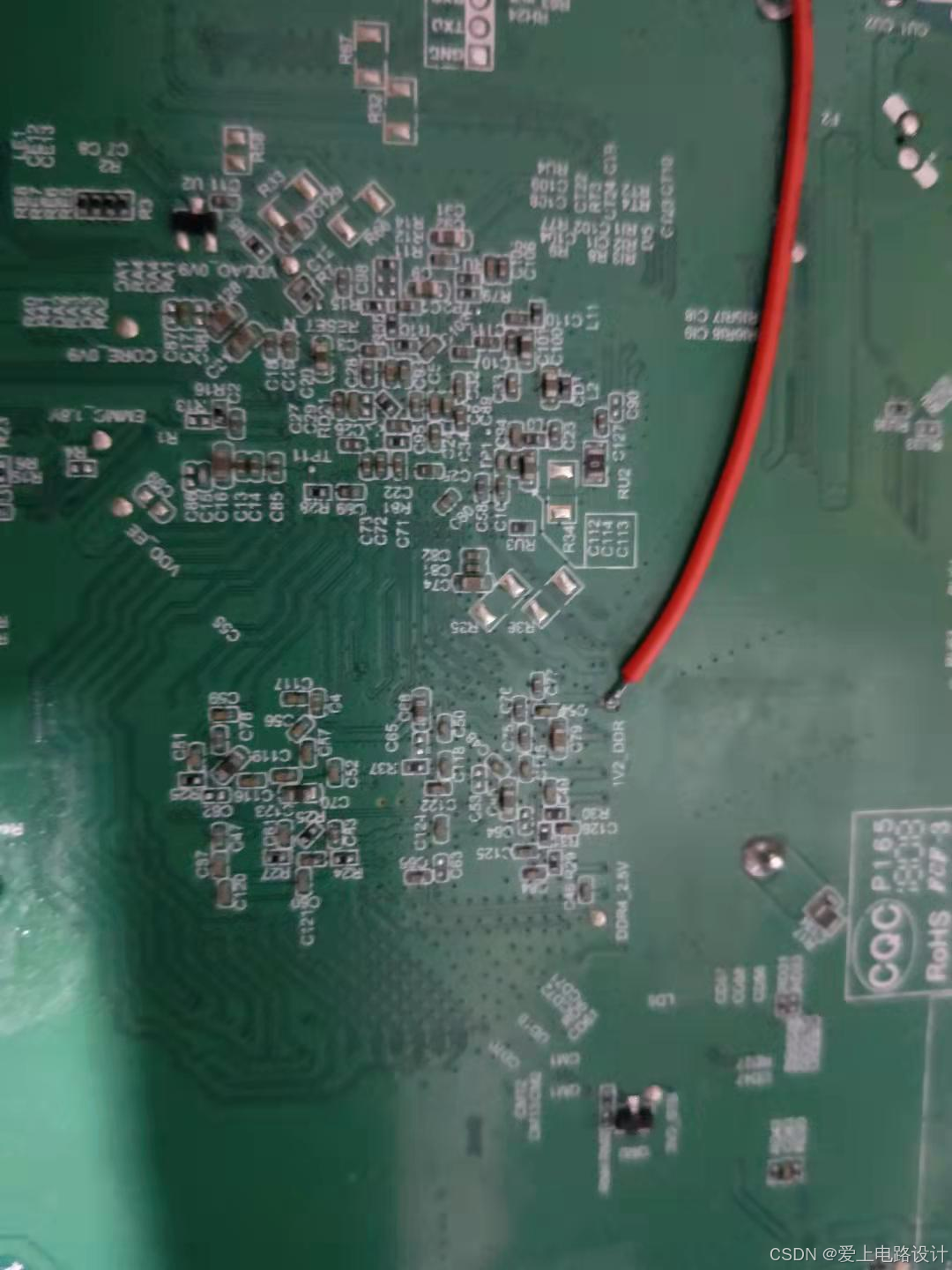

图7 主CPU散热

图8 CPU反面

这里也只能板级维修，某宝淘了一张旧板更换，包含运费 80元，完美修复。

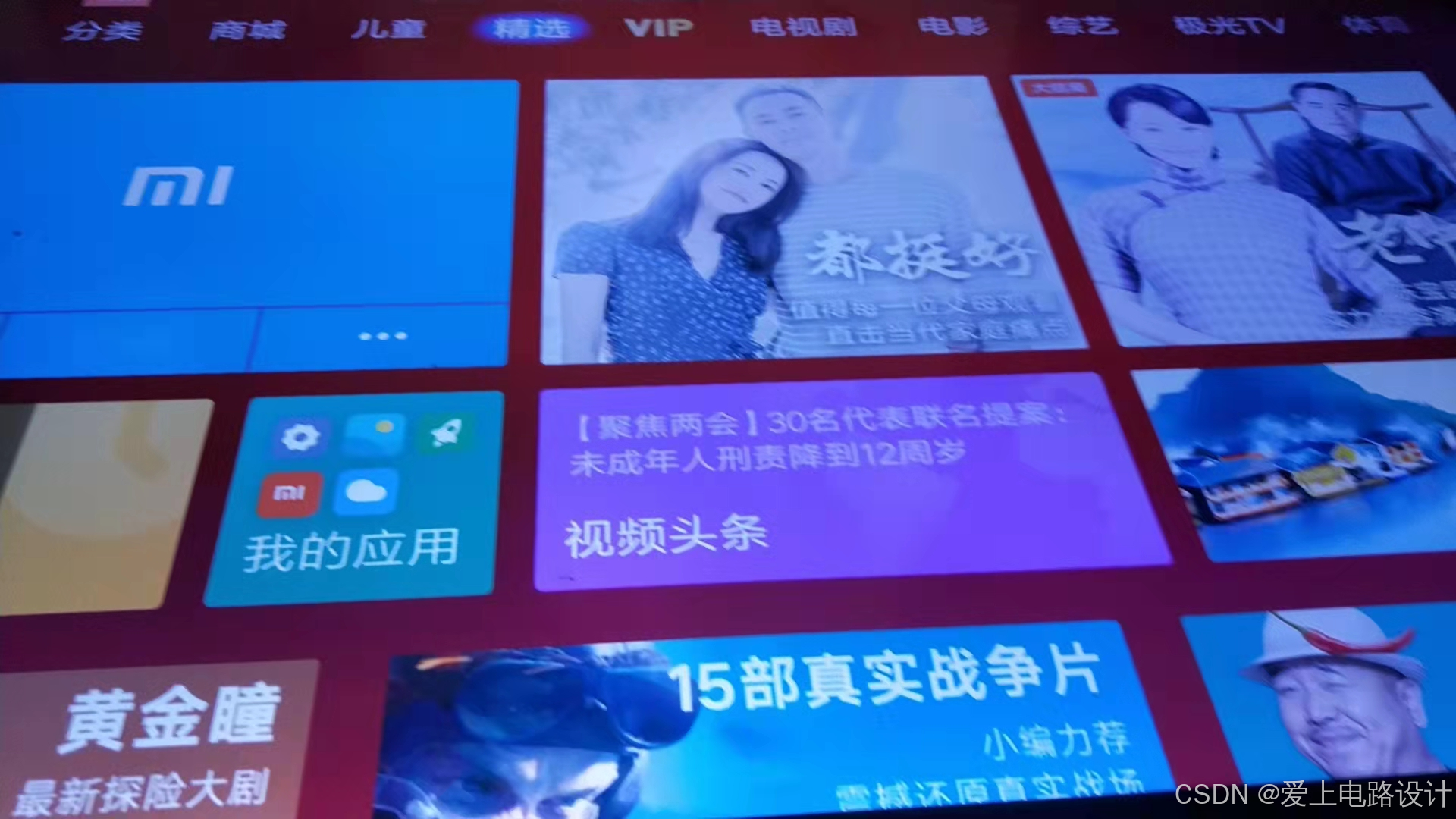

图9 亮机

---
