通电延时型时间继电器电路

本通电延时型时间继电器电路均使用用的电子元件，电路简洁，调整时间方便。

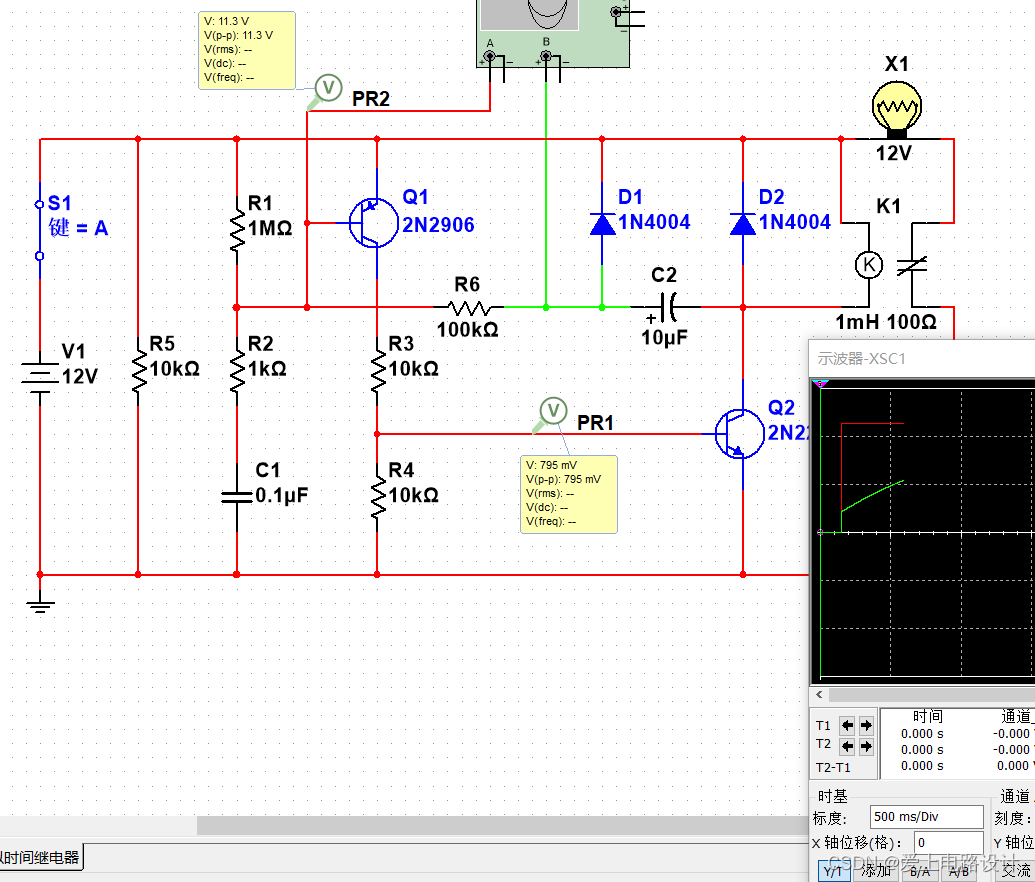

仿真图：

原文件下载请移步：模拟时间继电器。

工作原理分析：

（1）S1闭合，C1电容电压不能突变，维持0V，Q1导通。

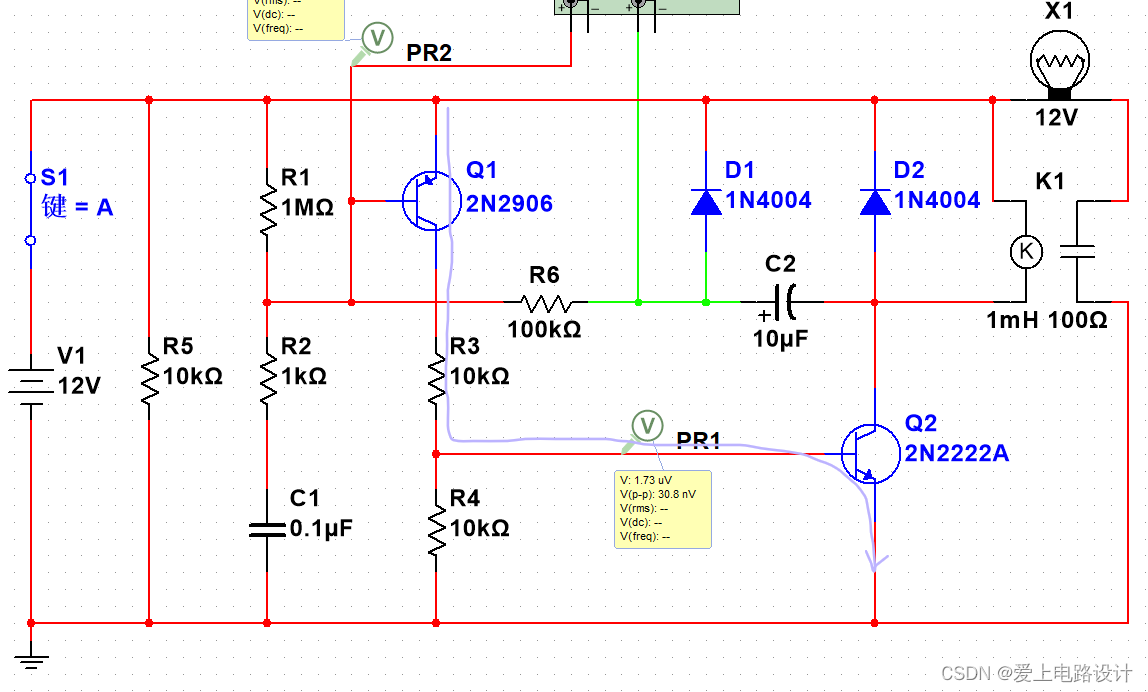

（2）经过R3与R4分压给到三极管Q2，Q2导通，继电器K1得电工作。C2右侧电压接近于0V(约0.3V)。

（3）12V电源经R1、R6给C2充电，如上图示波器的绿色线。当Q1的be结大于0.7V时，进入截止关断。

（4）D1用于快速释放C2电容的电压，使得电路可以以最快的速度响应下一次的上电延时动作。D2保护驱动三极管Q2。

（5）R6或C2可以调整延时时间。

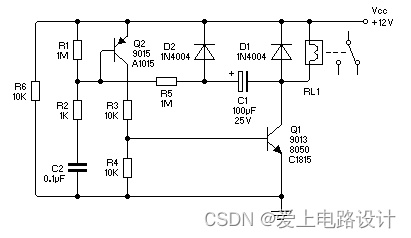

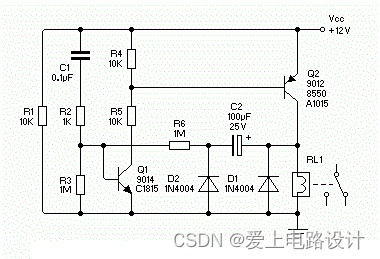

电路也可以做成下面的形式，异曲同工。

---
