步骤详尽的电容充放电时间计算

目录：

1、推导电容电流公式

2、通过微分方程求解

3、推导电容电压公式

4、Multisim仿真

5、时间常数在线计算

---

下续：RC电路计算(含微分、积分电路)

---

1、推导电容电流公式

本内容采用三种方法得到电容电压的计算公式，其中“2）直接推导电压公式”较为直接。如若不想看公式的推导过程，可以直接跳转至“4、Multisim仿真”。

图1.1 1阶RC电路

图1.2 1阶RC充放电波形

令 Vs 为电源电压，Vc 电容两端电压，Vr 电阻两端电压；流过串联电路的电流定义为 i。

根据基尔霍夫电压定律(KVL)，回路中的电压降之和为零。因此有：

根据得：，即

∵ 电流即电荷对时间微分

∴ ，即

两边分别积分得：

设，得

∵

∴ ，已知：

经过变换可得：

 ∵ 电流即电荷对时间微分​

再根据积与复合函数的求导法则可知：

∴

整理可得

2、通过微分方程求解

根据基尔霍夫电压定律(KVL)，回路中的电压降之和为零。因此有：

由于电阻上的电压降与电流成正比，即：

代入上式得：

将电容的电压电流关系式代入上式，得：

为了解这个微分方程，我们可以将其改写为：

进一步整理为：

这是一个 1阶线性微分方程，其解为：其中，V0​ 是电容的初始电压(在 t = 0 时的电压)。

将电容电压的表达式代入电容的电压电流关系式，得：

计算导数后，得：

如果初始时电容未充电(即 V0 ​= 0)，则上式简化为：

3、推导电容电压公式

1）电流公式推导电压公式

由公式得到：

根据基尔霍夫电压定律(KVL)：，可以推导出

∴

做一下变形可得： 1阶零状态响应。

2）直接推导电压公式

由与可得流过电容的电流：

电阻两端电压：，变形可得：

两边分别积分：

设，得

∵

∴  ，已知：

经过变换可得： 1阶零状态响应。

t = RC	e^(-1) ≈ 36.8%	1-e^(-t/RC) = 63.2%Vs
t = 2.3RC	e^(-2.3) ≈ 10%	1-e^(-t/RC) = 90%Vs
t = 3RC	e^(-3) ≈ 5%	1-e^(-t/RC) = 95%Vs
t = 5RC	e^(-5) ≈ 1%	1-e^(-t/RC) = 99%Vs

4、Multisim仿真

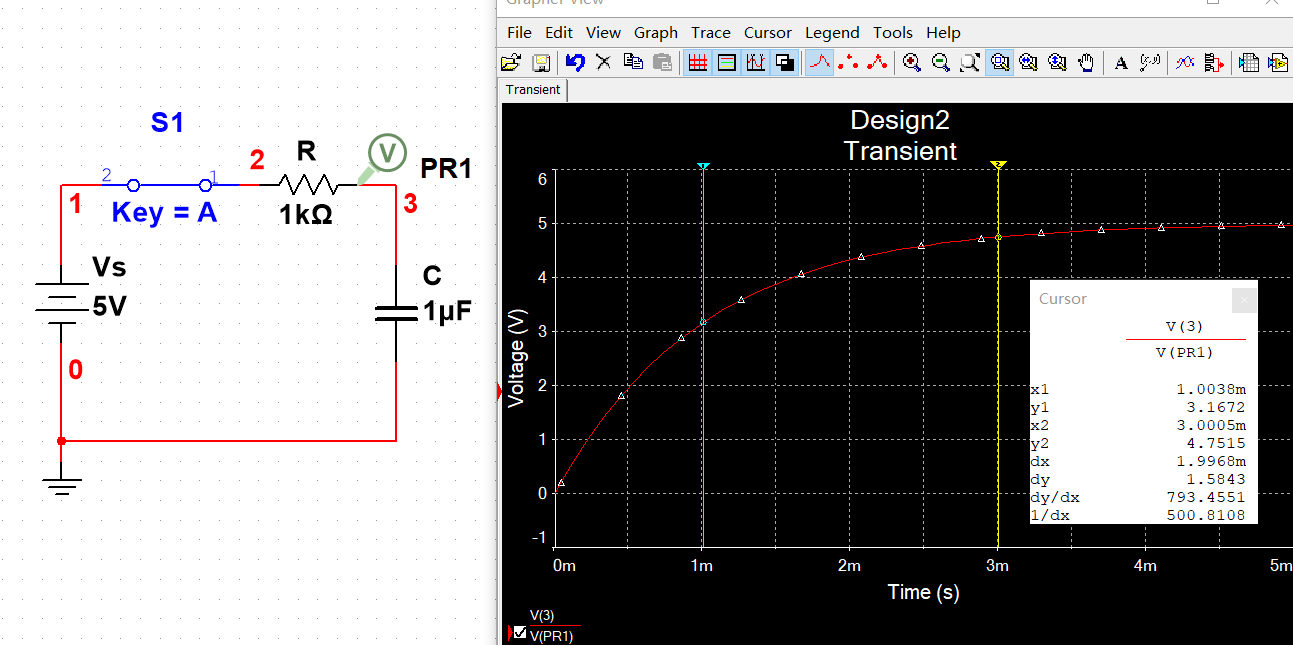

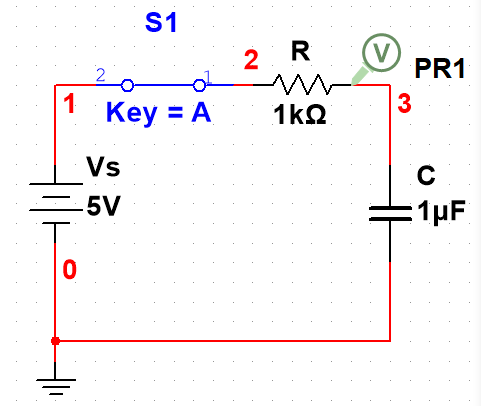

图4.1 1阶RC的Multisim仿真(原文件)

通常以时间常数 τ = RC 度量电容充电时间，如图4.1 所示。

光标1：x1 = 1mS 即 1τ 时，电容C 上的充电电压 y1 = 3.1672V，达到 3.1672Ｖ/5V = 63.2%；

光标2：x2 = 3mS即 3τ 时，电容C 上的充电电压 y1 = 4.7515V，达到 4.7515V/5V = 95%。

时间常数	充电电压	放电电压
t = 1τ	63.2%	36.8%
t = 2.3τ	90%	10%
t = 3τ	95%	5%
t = 5τ	99%	1%
