超人剃须刀的拆解与电路原理

最近电动剃须刀开始罢工，不想干活了。启动一下，很快就报“充电”，有些年头了，估摸是电池要“退休”了。

对工科男来说，自然不在话下，况且这种电路简单。拆开鼓捣了一下它的电路，发现和“锂电池充放电控制详解”中的电路原理有几分神似。

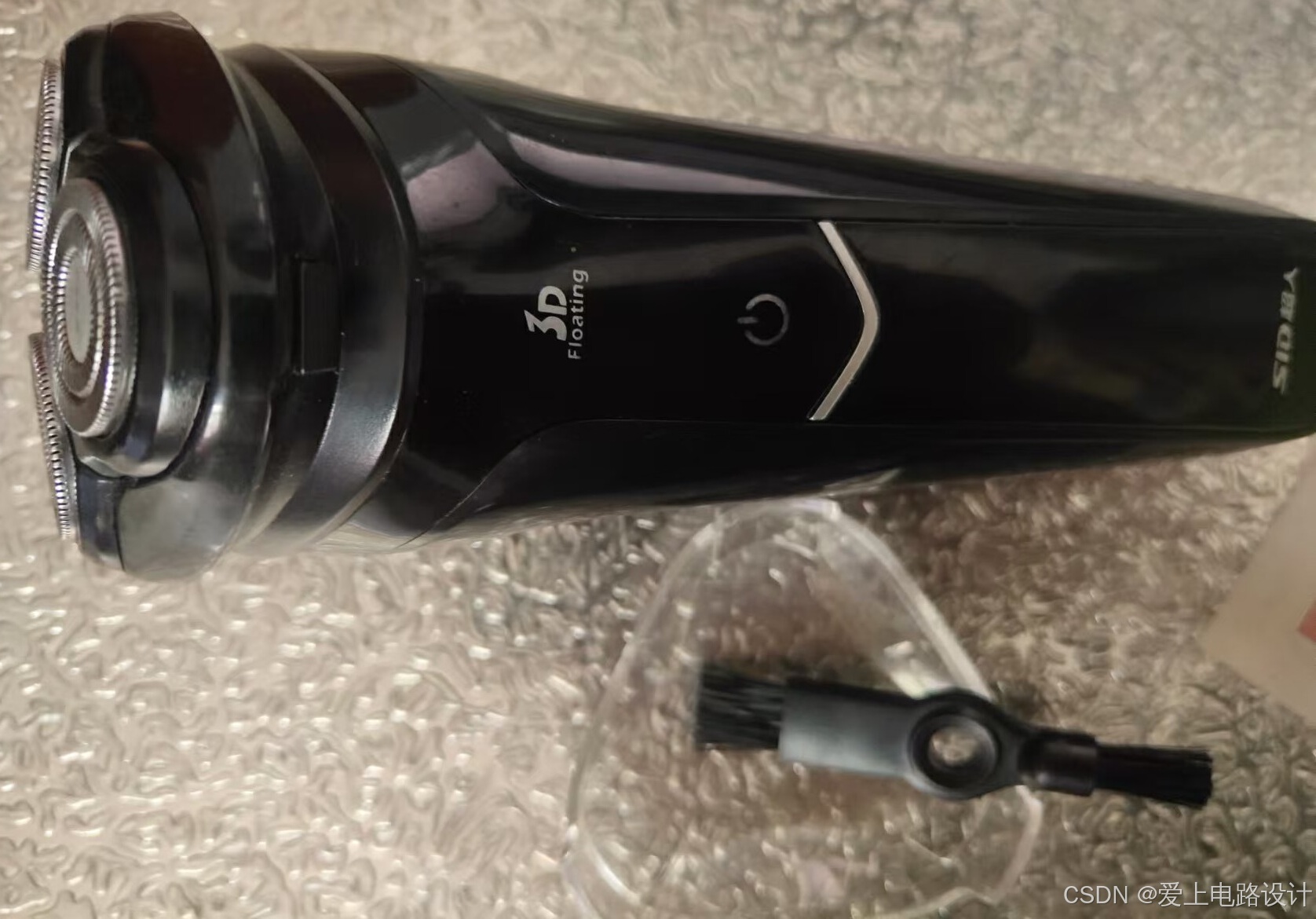

就是这种三刀头的，以前广告还停多的。

1、电路原理图

就不讲究了，手绘一下原理图啦！

2、拆解

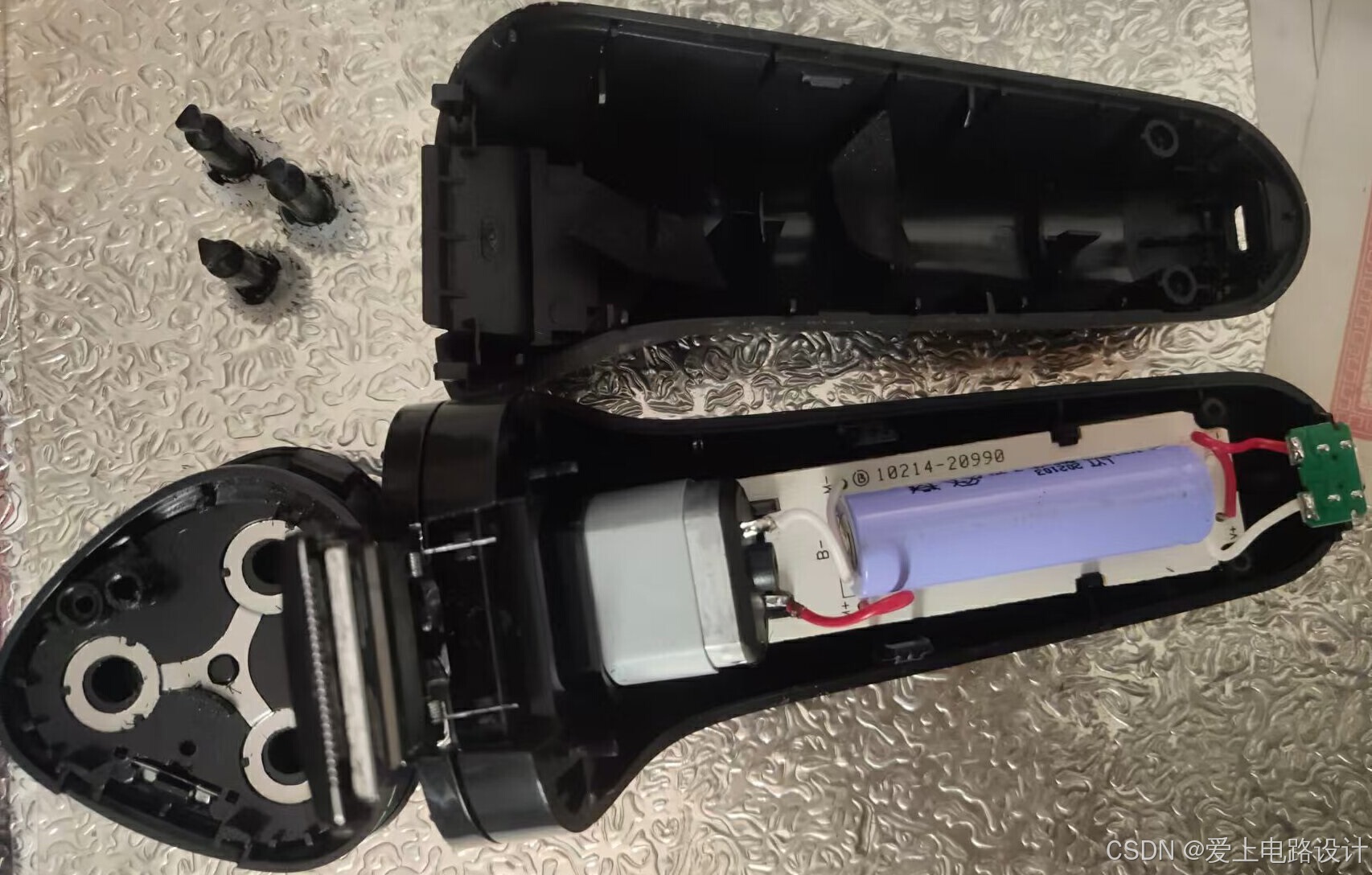

经过螺丝刀手术后就下面这样了，终得庐山真面目。

PCBA加装LED盖板：

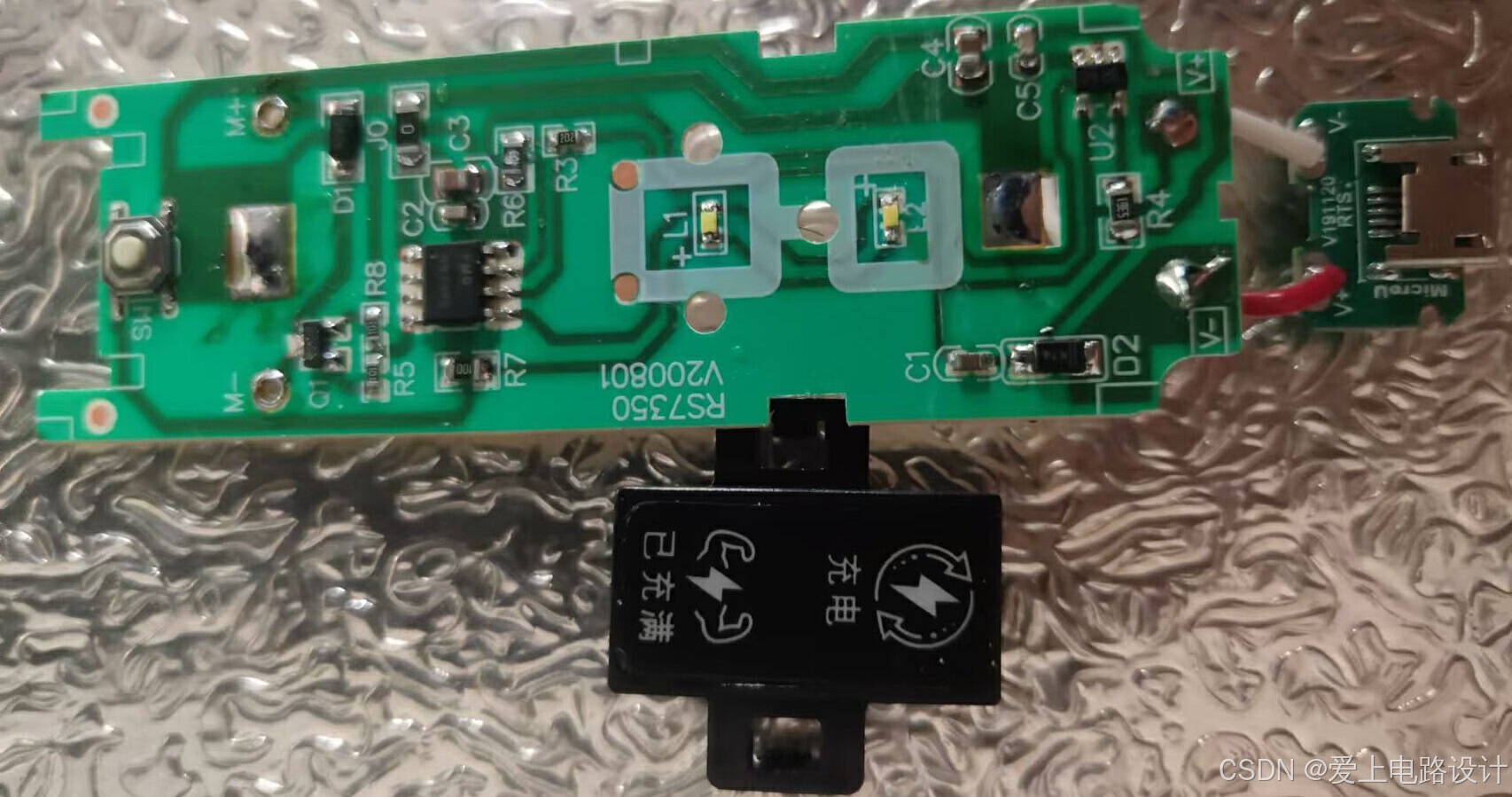

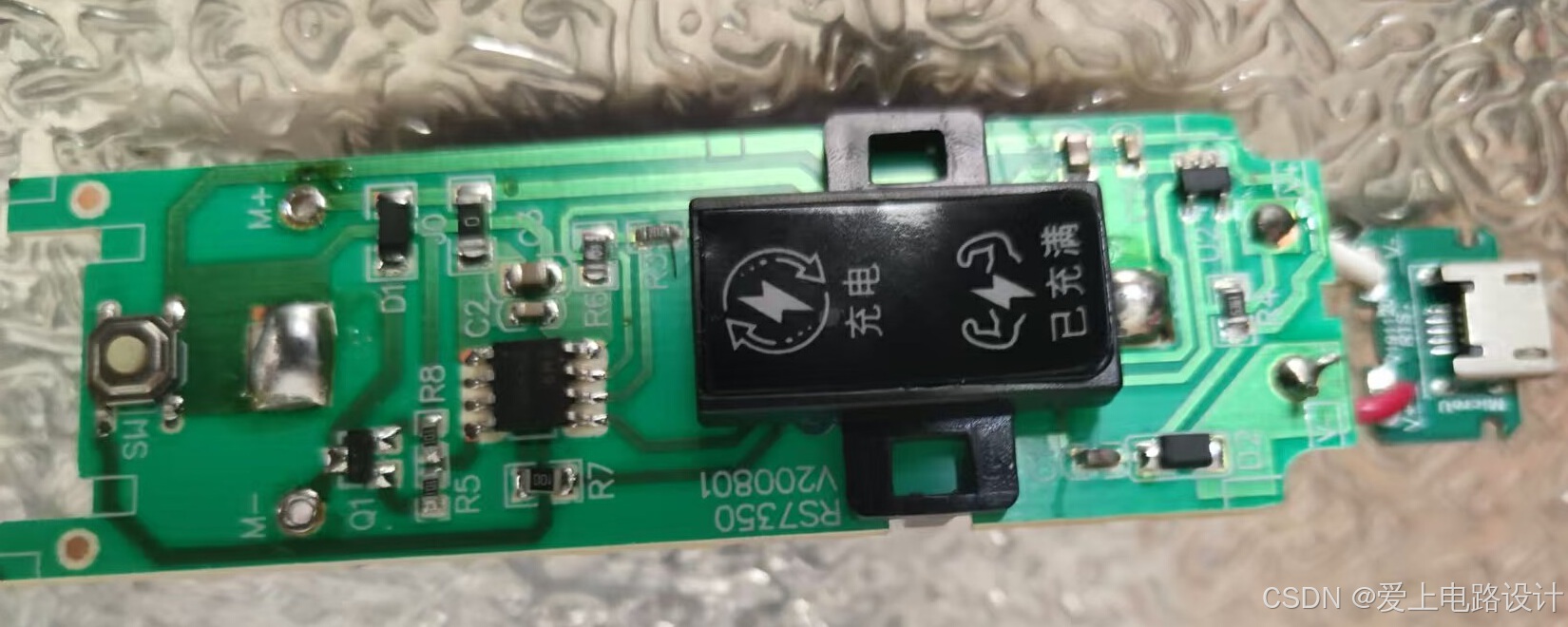

去掉LED盖板后如下图，两个LED点亮后都特别刺眼。

3、主要物料

1）电机

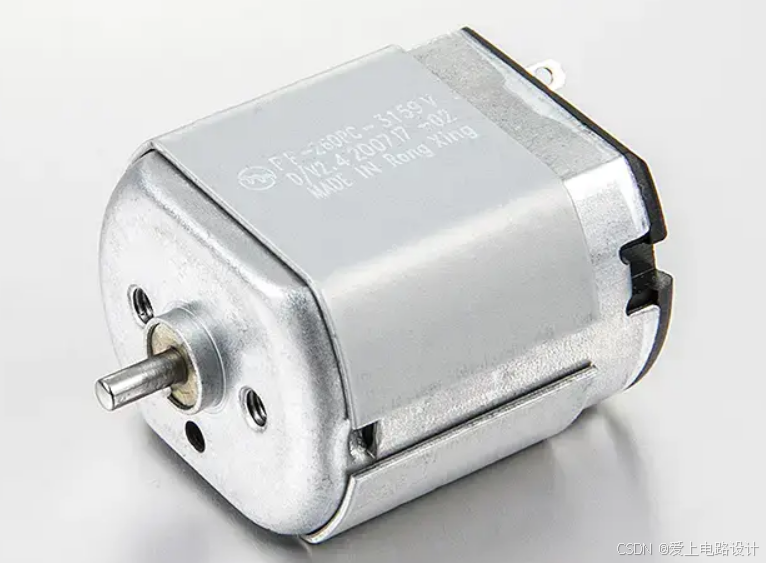

零件号：FF-260PC-2952V，类似于下图

2）电池

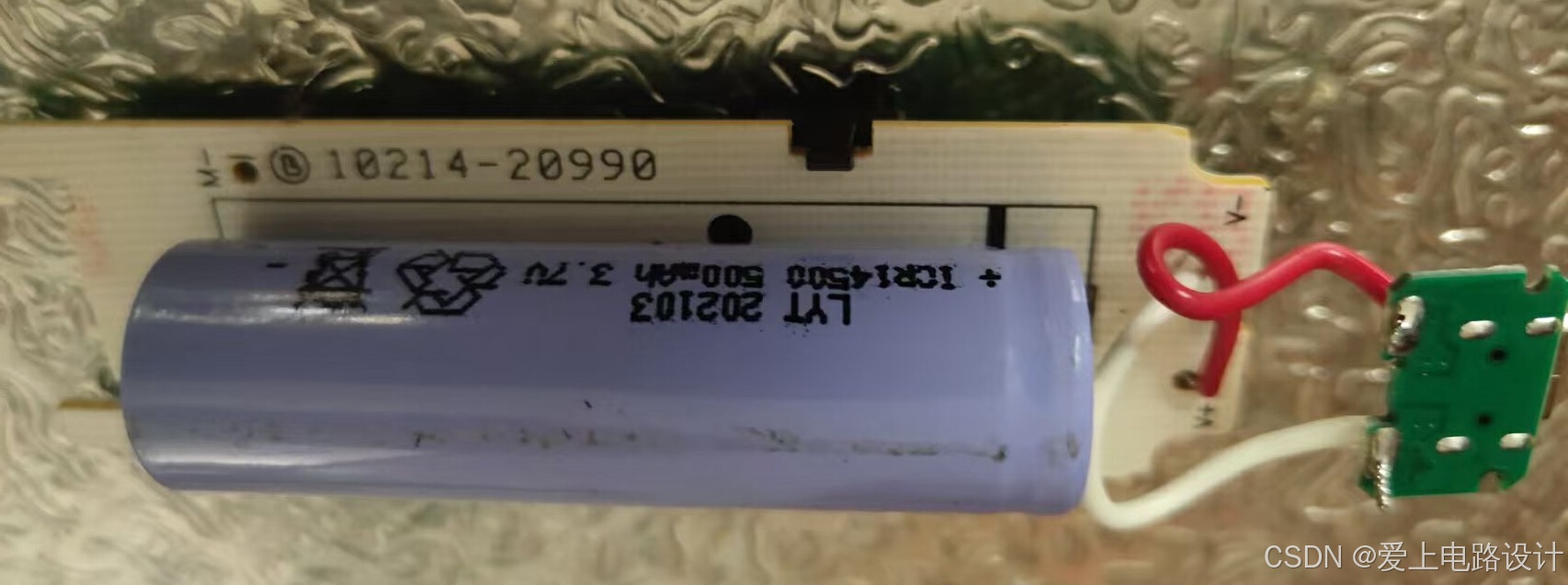

零件号：ICR14500/500mAh/3.7V

3）PCBA

（1）充电芯片

采用泛海微的FS4052K421MR-G，官网没有找到它的规格书。

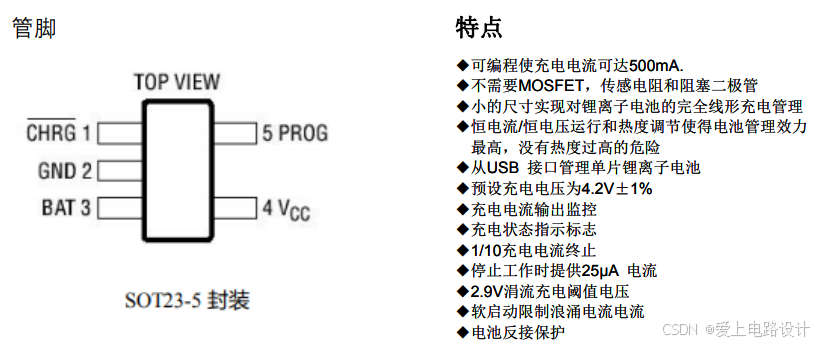

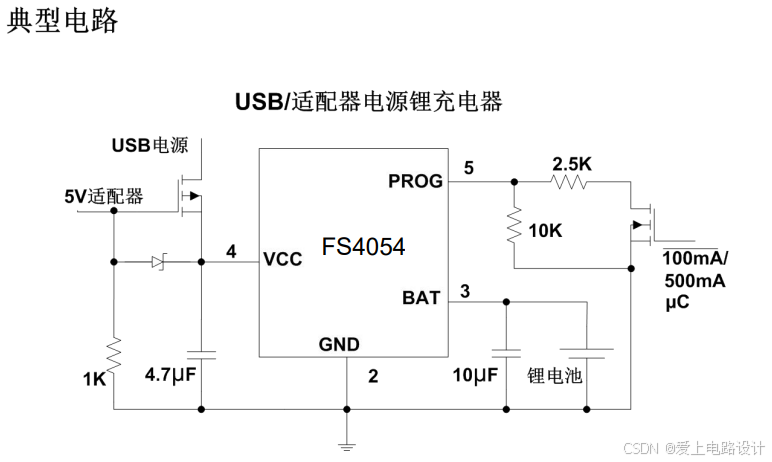

权且使用FS4054的规格书来说吧，如下图，感觉也差不多。

（2）主控MCU

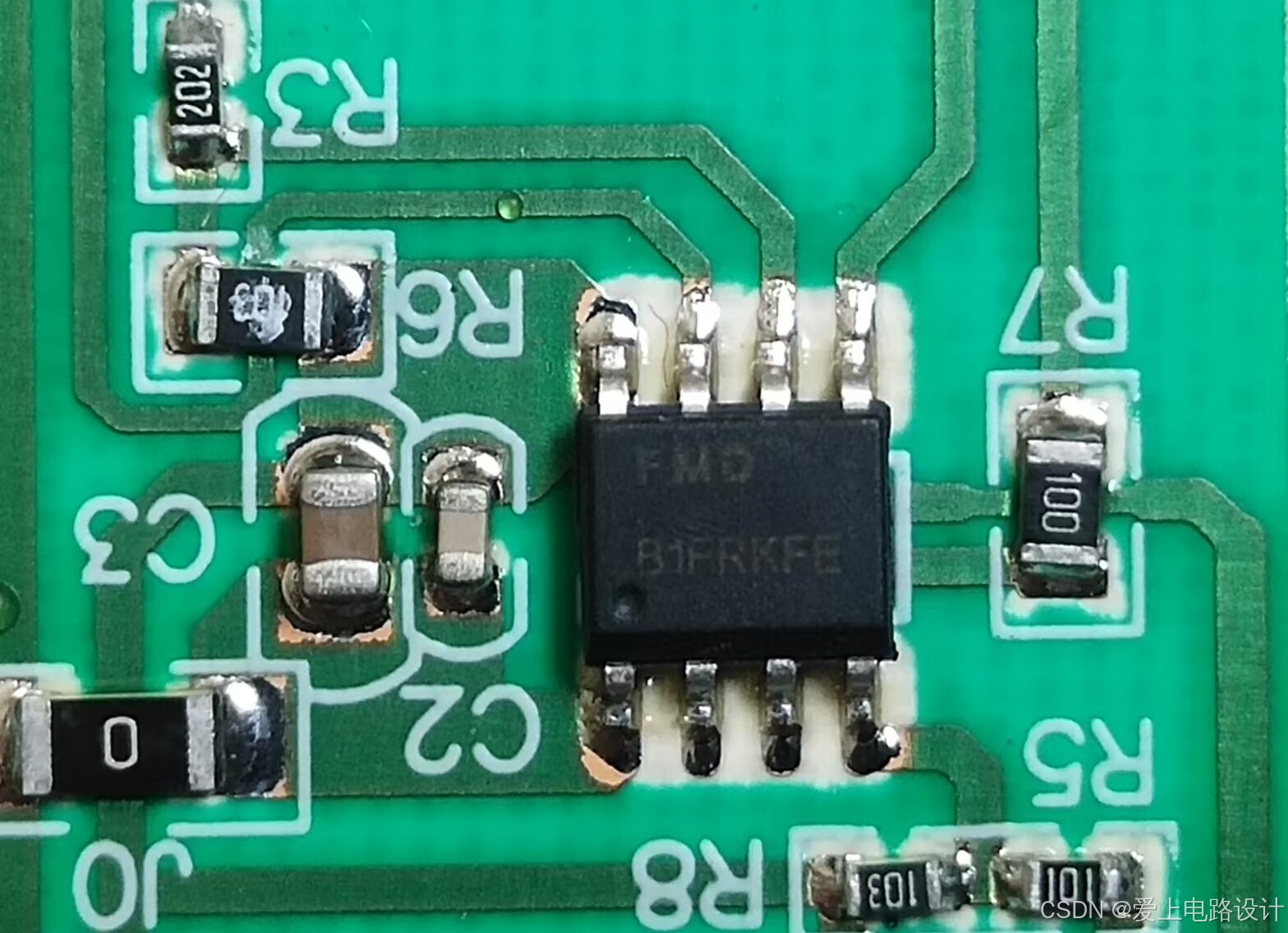

辉芒微/FMD的主控芯片，从没听过，孤陋寡闻了。

估计非常的便宜，毕竟商品的价格在那里。

（3）电机控制MOS管

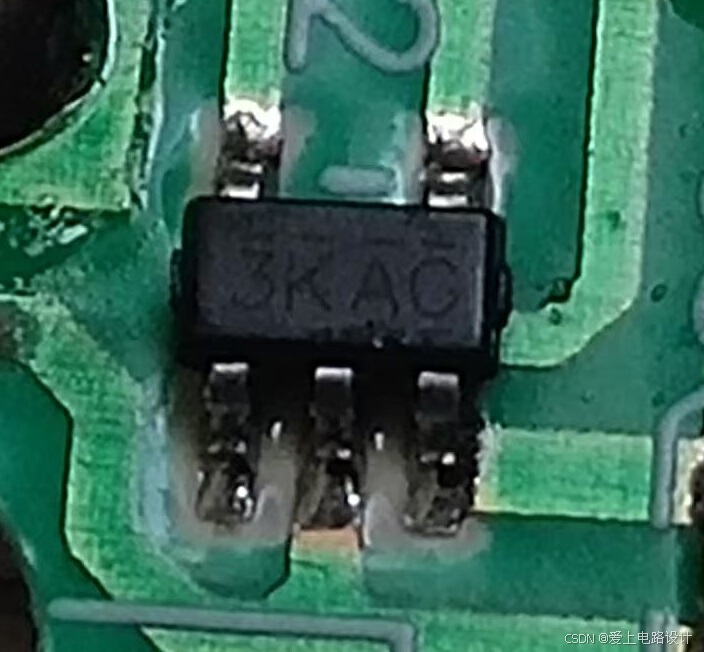

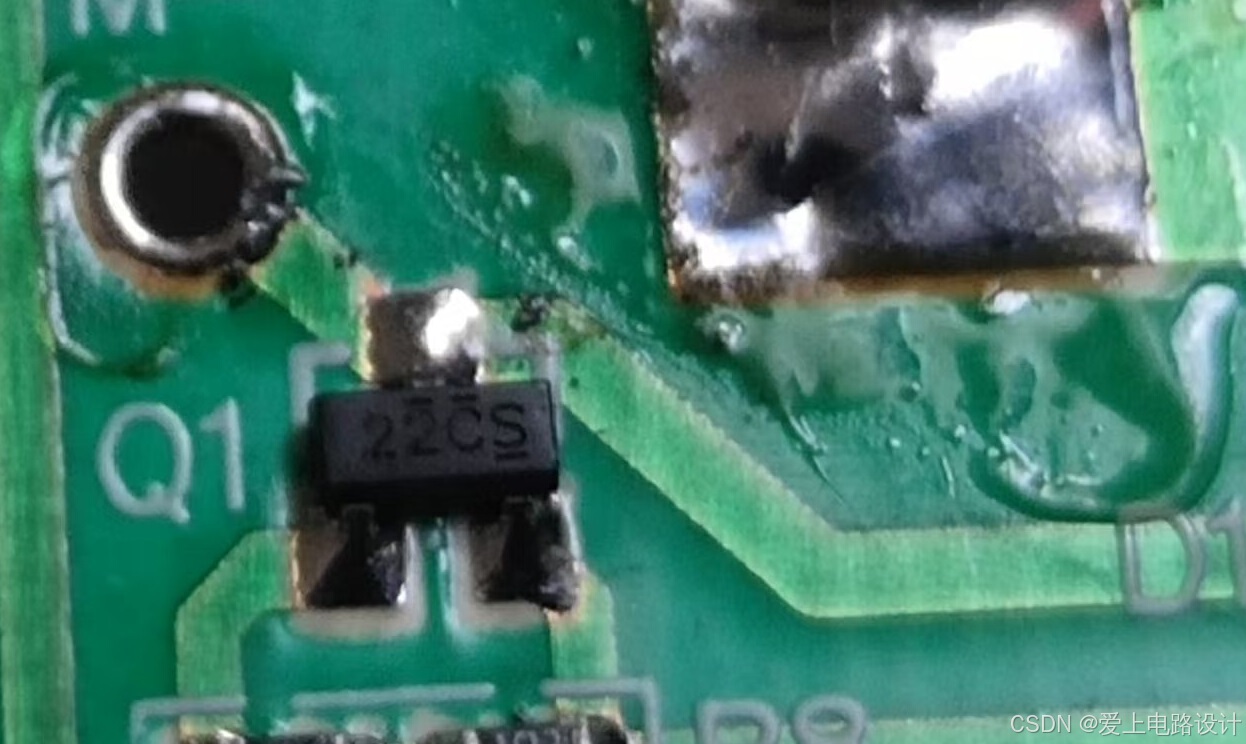

零件号：NP2302FVR-J-G，封装：SOT-23

（4）二极管

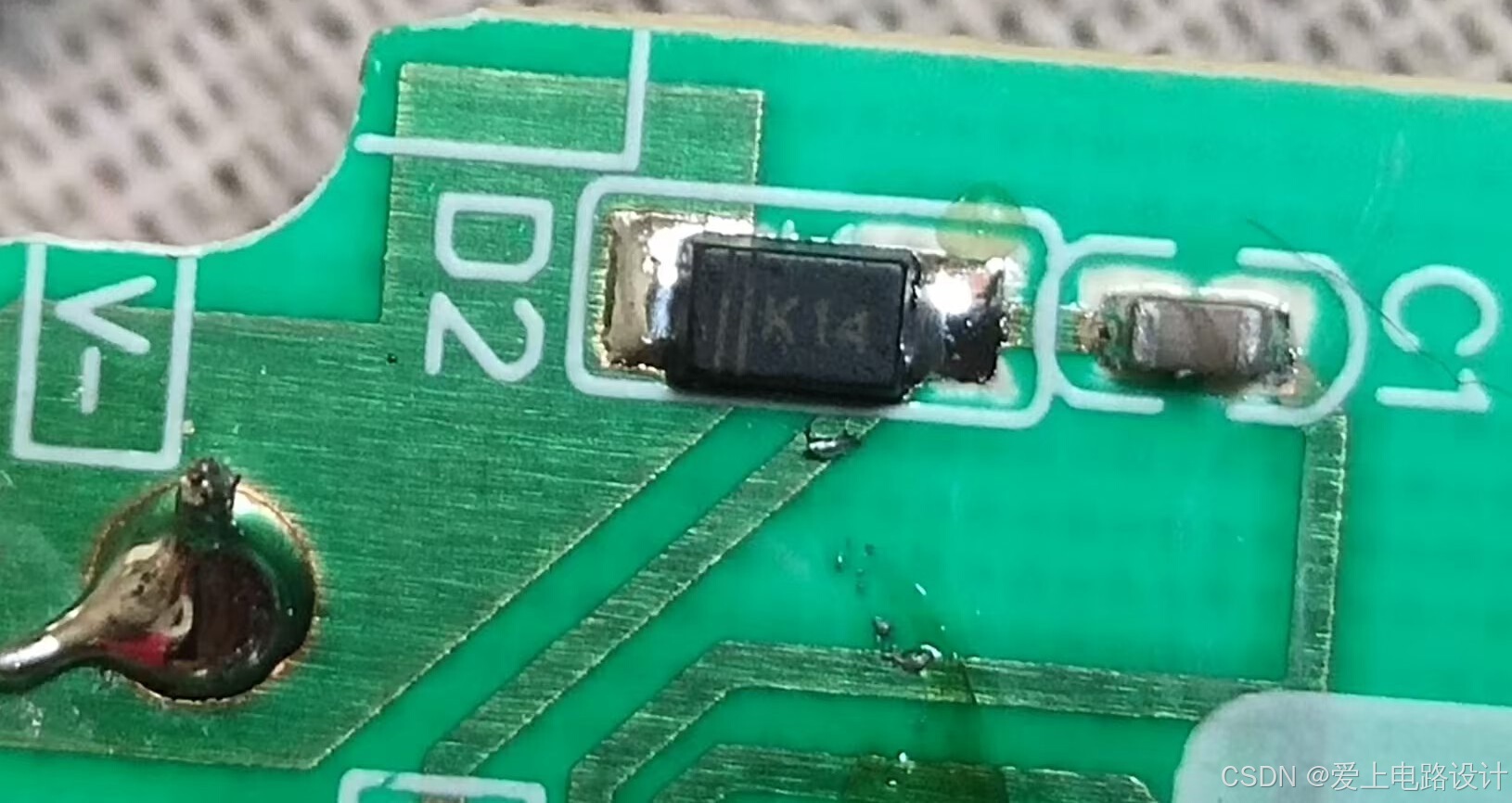

零件号：DS14W，封装：SOD-123

---
