【STM32设计】基于STM32+K210的人脸识别门禁（源码+硬件+论文）

实现功能

---

  1、通过OV2640摄像头获取图像
  2、TFT液晶显示屏实时显示图像和识别信息
  3、识别成功后通过继电器吸合模拟开门
  4、通过按键添加和清除人脸数据
  5、人脸数据可以掉电保存在FLASH芯片里面
  6、屏幕实时显示人脸的比对分数以及用户ID

主要元器件：
  STM32F103C8T6最小系统板、MAIX BIT K210最小系统板、OV2640摄像头、2.4寸TFT屏幕、继电器模块

  可增加的功能：
  1、手机APP控制开门、考勤功能、指纹解锁、密码解锁、刷卡解锁、云平台解锁、增加口罩检测、增加红外测温

---

---

1、实物演示视频

人脸识别

---

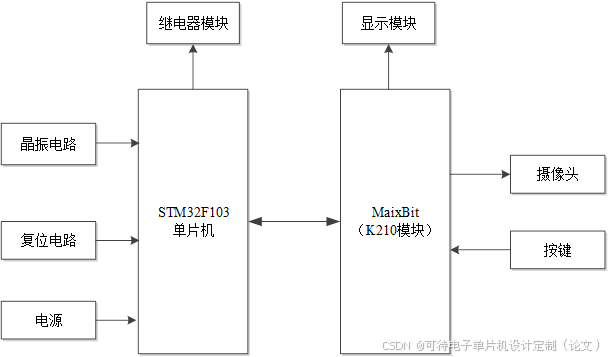

2 、硬件框图

代码

  这里主要展示K210的代码，人俩识别成功后，会发出“success"字符串，stm32以此判断是否识别成功，可以根据自己的单片机进行调整。
   K210的代码采用python语言编写，编程软件maixpy ide
   STM32代码采用C语言，标准库编写，软件是keil5

import sensor,image,lcd  # import 相关库
import KPU as kpu
import time
from Maix import FPIOA,GPIO
task_fd = kpu.load(0x200000) # 从flash 0x200000 加载人脸检测模型
task_ld = kpu.load(0x300000) # 从flash 0x300000 加载人脸五点关键点检测模型
task_fe = kpu.load(0x400000) # 从flash 0x400000 加载人脸196维特征值模型
clock = time.clock()  # 初始化系统时钟，计算帧率
key_pin=16 # 设置按键引脚 FPIO16
fpioa = FPIOA()
fpioa.set_function(key_pin,FPIOA.GPIO7)
key_gpio=GPIO(GPIO.GPIO7,GPIO.IN)
last_key_state=1
key_pressed=0 # 初始化按键引脚 分配GPIO7 到 FPIO16
def check_key(): # 按键检测函数，用于在循环中检测按键是否按下，下降沿有效
    global last_key_state
    global key_pressed
    val=key_gpio.value()
    if last_key_state == 1 and val == 0:
        key_pressed=1
    else:
        key_pressed=0
    last_key_state = val

lcd.init() # 初始化lcd
sensor.reset() #初始化sensor 摄像头
sensor.set_pixformat(sensor.RGB565)
sensor.set_framesize(sensor.QVGA)
sensor.set_hmirror(1) #设置摄像头镜像
sensor.set_vflip(1)   #设置摄像头翻转
sensor.run(1) #使能摄像头
anchor = (1.889, 2.5245, 2.9465, 3.94056, 3.99987, 5.3658, 5.155437, 6.92275, 6.718375, 9.01025) #anchor for face detect 用于人脸检测的Anchor
dst_point = [(44,59),(84,59),(64,82),(47,105),(81,105)] #standard face key point position 标准正脸的5关键点坐标 分别为 左眼 右眼 鼻子 左嘴角 右嘴角
a = kpu.init_yolo2(task_fd, 0.5, 0.3, 5, anchor) #初始化人脸检测模型
img_lcd=image.Image() # 设置显示buf
img_face=image.Image(size=(128,128)) #设置 128 * 128 人脸图片buf
a=img_face.pix_to_ai() # 将图片转为kpu接受的格式
record_ftr=[] #空列表 用于存储当前196维特征
record_ftrs=[] #空列表 用于存储按键记录下人脸特征， 可以将特征以txt等文件形式保存到sd卡后，读取到此列表，即可实现人脸断电存储。
names = ['Mr.1', 'Mr.2', 'Mr.3', 'Mr.4', 'Mr.5', 'Mr.6', 'Mr.7', 'Mr.8', 'Mr.9' , 'Mr.10'] # 人名标签，与上面列表特征值一一对应。
while(1): # 主循环
    check_key() #按键检测
    img = sensor.snapshot() #从摄像头获取一张图片
    clock.tick() #记录时刻，用于计算帧率
    code = kpu.run_yolo2(task_fd, img) # 运行人脸检测模型，获取人脸坐标位置
    if code: # 如果检测到人脸
        for i in code: # 迭代坐标框
            # Cut face and resize to 128x128
            a = img.draw_rectangle(i.rect()) # 在屏幕显示人脸方框
            face_cut=img.cut(i.x(),i.y(),i.w(),i.h()) # 裁剪人脸部分图片到 face_cut
            face_cut_128=face_cut.resize(128,128) # 将裁出的人脸图片 缩放到128 * 128像素
            a=face_cut_128.pix_to_ai() # 将猜出图片转换为kpu接受的格式
            #a = img.draw_image(face_cut_128, (0,0))
            # Landmark for face 5 points
            fmap = kpu.forward(task_ld, face_cut_128) # 运行人脸5点关键点检测模型
            plist=fmap[:] # 获取关键点预测结果
            le=(i.x()+int(plist[0]*i.w() - 10), i.y()+int(plist[1]*i.h())) # 计算左眼位置， 这里在w方向-10 用来补偿模型转换带来的精度损失
            re=(i.x()+int(plist[2]*i.w()), i.y()+int(plist[3]*i.h())) # 计算右眼位置
            nose=(i.x()+int(plist[4]*i.w()), i.y()+int(plist[5]*i.h())) #计算鼻子位置
            lm=(i.x()+int(plist[6]*i.w()), i.y()+int(plist[7]*i.h())) #计算左嘴角位置
            rm=(i.x()+int(plist[8]*i.w()), i.y()+int(plist[9]*i.h())) #右嘴角位置
            a = img.draw_circle(le[0], le[1], 4)
            a = img.draw_circle(re[0], re[1], 4)
            a = img.draw_circle(nose[0], nose[1], 4)
            a = img.draw_circle(lm[0], lm[1], 4)
            a = img.draw_circle(rm[0], rm[1], 4) # 在相应位置处画小圆圈
            # align face to standard position
            src_point = [le, re, nose, lm, rm] # 图片中 5 坐标的位置
            T=image.get_affine_transform(src_point, dst_point) # 根据获得的5点坐标与标准正脸坐标获取仿射变换矩阵
            a=image.warp_affine_ai(img, img_face, T) #对原始图片人脸图片进行仿射变换，变换为正脸图像
            a=img_face.ai_to_pix() # 将正脸图像转为kpu格式
            #a = img.draw_image(img_face, (128,0))
            del(face_cut_128) # 释放裁剪人脸部分图片
            # calculate face feature vector
            fmap = kpu.forward(task_fe, img_face) # 计算正脸图片的196维特征值
            feature=kpu.face_encode(fmap[:]) #获取计算结果
            reg_flag = False
            scores = [] # 存储特征比对分数
            for j in range(len(record_ftrs)): #迭代已存特征值
                score = kpu.face_compare(record_ftrs[j], feature) #计算当前人脸特征值与已存特征值的分数
                scores.append(score) #添加分数总表
            max_score = 0
            index = 0
            for k in range(len(scores)): #迭代所有比对分数，找到最大分数和索引值
                if max_score < scores[k]:
                    max_score = scores[k]
                    index = k
            if max_score > 85: # 如果最大分数大于85， 可以被认定为同一个人
				uart.write("success") #串口发送识别成功字符串
                a = img.draw_string(i.x(),i.y(), ("%s :%2.1f" % (names[index], max_score)), color=(0,255,0),scale=2) # 显示人名 与 分数
            else:
                a = img.draw_string(i.x(),i.y(), ("X :%2.1f" % (max_score)), color=(255,0,0),scale=2) #显示未知 与 分数
            if key_pressed == 1: #如果检测到按键
                key_pressed = 0 #重置按键状态
                record_ftr = feature
                record_ftrs.append(record_ftr) #将当前特征添加到已知特征列表
            break
    fps =clock.fps() #计算帧率
    print("%2.1f fps"%fps) #打印帧率
    a = lcd.display(img) #刷屏显示
    #kpu.memtest()

#a = kpu.deinit(task_fe)
#a = kpu.deinit(task_ld)
#a = kpu.deinit(task_fd)

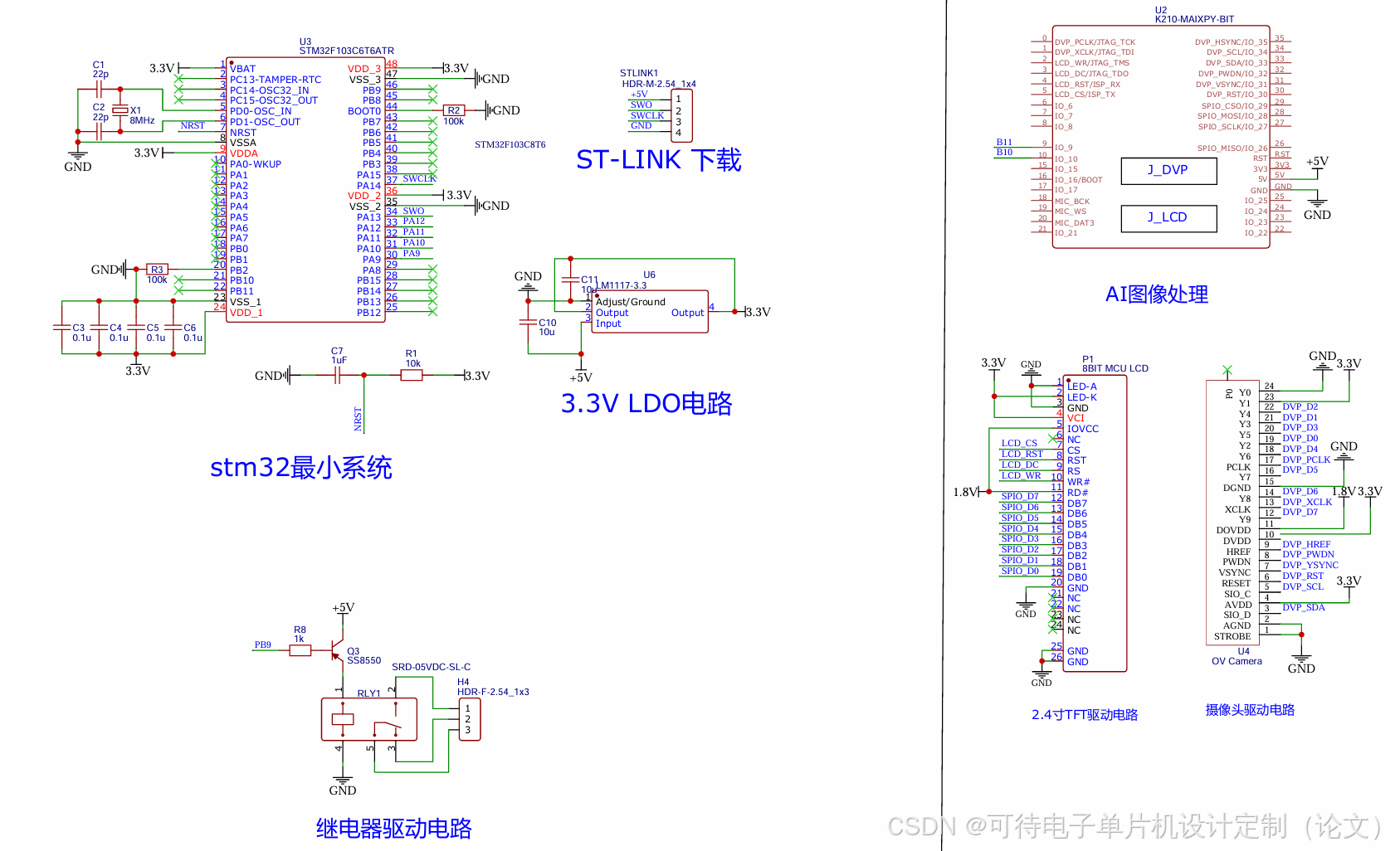

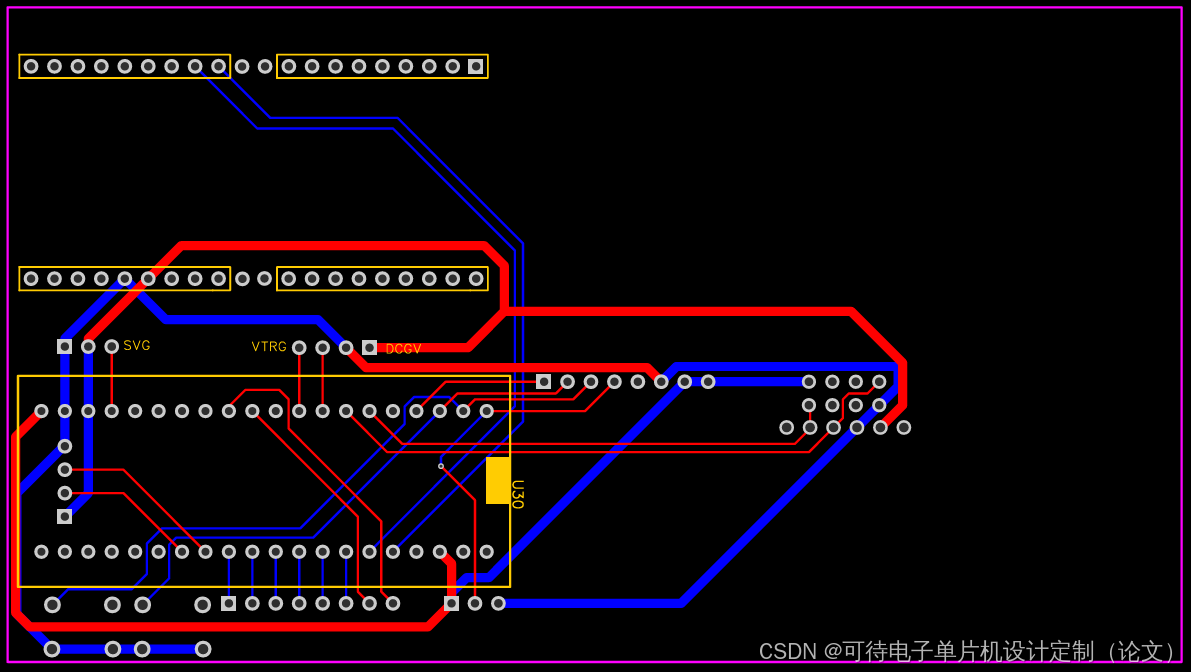

原理图与PCB

  原理图和PCB都使用立创EDA绘制，对新手较为友好。可以导出为AD格式的文件

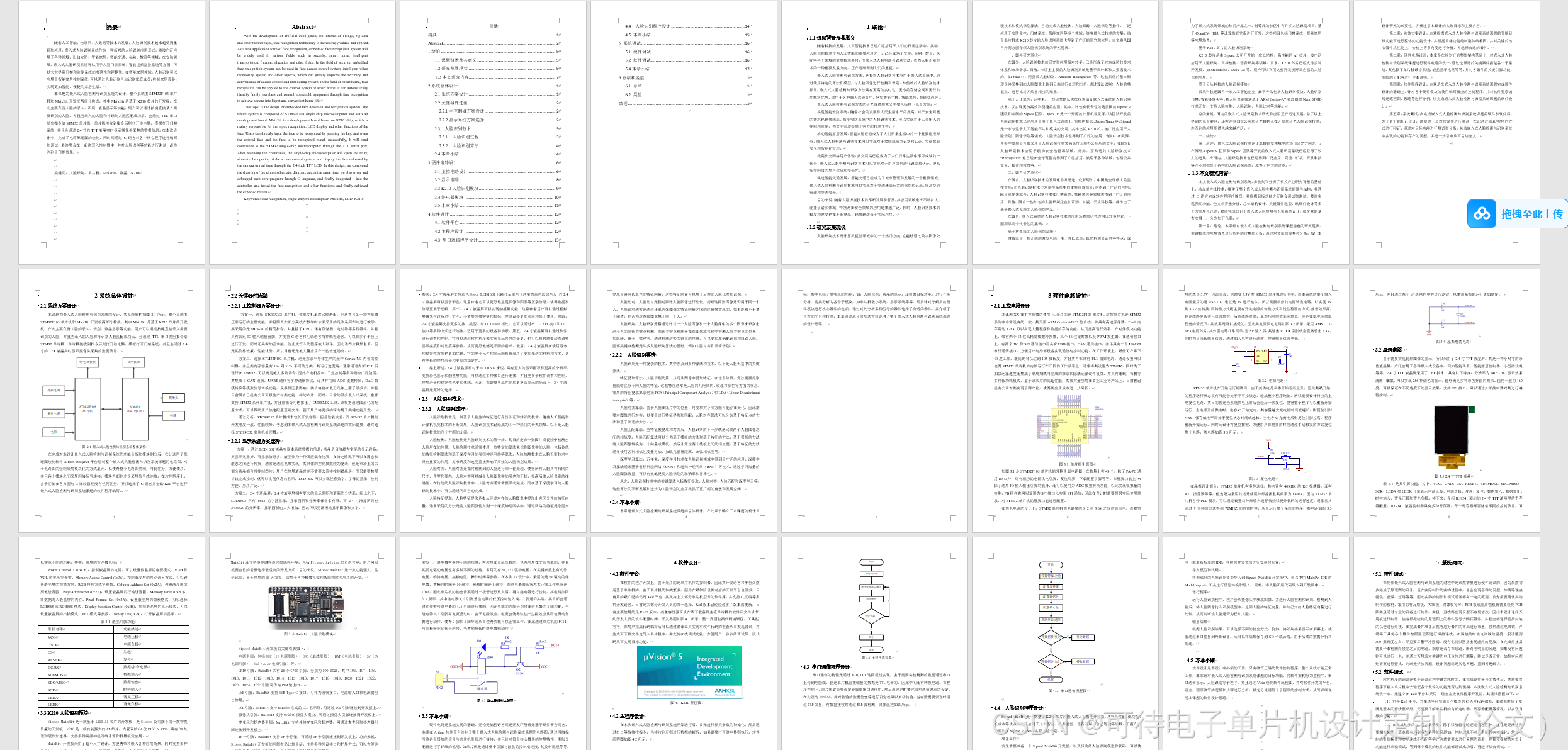

配套详细论文

  第一章：绪论，本章针对嵌入式人脸检测与识别系统课题当前的研究现状，关键技术和应用背景进行资料的收集和分析，通过对文献的收集和分析，指出本设计研究的必要性，并概述了本设计的大致目标和主要内容。
  第二章：总体方案设计，本章根据嵌入式人脸检测与识别系统课题的预期目标功能而进行整体的功能设计，并根据目标功能绘制整体结构图，并对关键的核心器件从性能上，价格上等多角度进行分析，并选择合适的器件。
  第三章：硬件电路设计，本章是在规划好的整体架构基础上，对嵌入式人脸检测与识别系统课题进行硬件电路的设计，通过选择好的关键器件搭建各个子系统，其包括了单片机最小系统，液晶显示电路等等，并对各器件的关键引脚功能，引脚的分配等进行详细说明。
  第四章：软件程序设计，本章是在嵌入式人脸检测与识别系统课题完成硬件设计的基础上，针对各个硬件模块的使用编写相应的控制程序，并对软件程序编写是流程图，思路等进行分析，以完成嵌入式人脸检测与识别系统课题的软件设计。
  第五章：系统测试，在完成嵌入式人脸检测与识别系统课题的硬件和软件后，为了更好的印证设计，需要进一步对软硬件进行联调，在此通过仿真/实物的方式进行印证，通过对目标功能进行测试和分析，总结嵌入式人脸检测与识别系统中实现的功能和存在的问题，并进一步引申从而总结全文。

---
