nexys4DDR 实现自定义IP核挂载到axi_4总线

nexys4DDR实现自定义IP核挂载axi_4总线
最新推荐文章于 2025-08-15 13:57:25 发布
原创 最新推荐文章于 2025-08-15 13:57:25 发布 · 1.1k 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了在nexys4DDR上实现自定义IP核挂载到axi_4总线的方法。包括创建项目、配置microblaze、封装IP核、添加端口、编写代码、生成IP核并加入项目，还添加七段数码管和button中断验证功能，最后通过串口发送数据实现手写体数字预测。

nexys4DDR 实现自定义IP核挂载到axi_4总线

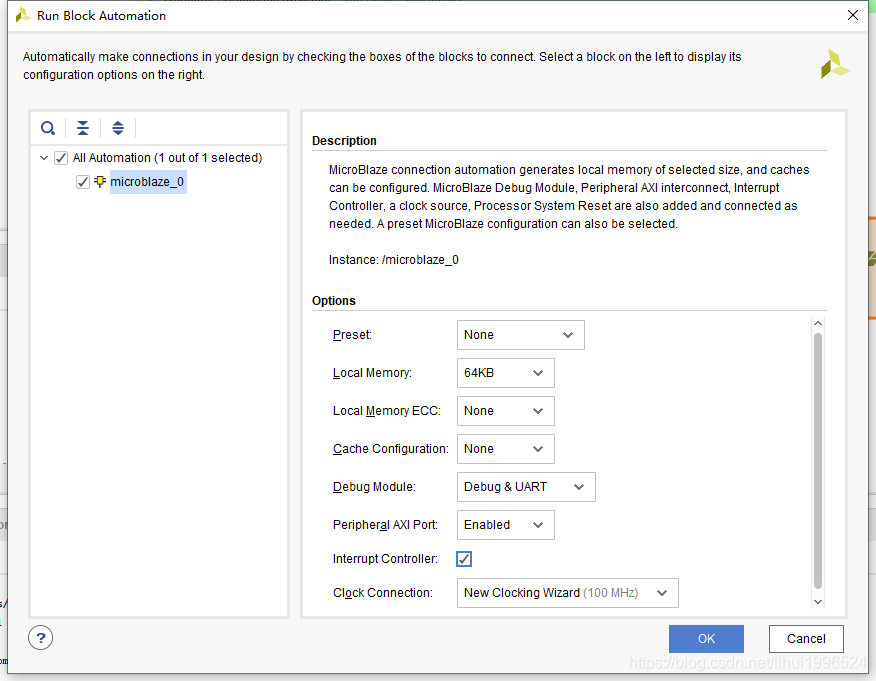

首先创建一个项目，Creat Block Design ,添加microblaze，并进行如下配置 因为本实验需要用到中断，所以配置时添加中断，microblaze IP配置如图所示。
在这里插入图片描述

我的目的为将自定义IP核通过系统的自定义IP，将自己的IP封装成AXI4 IP。

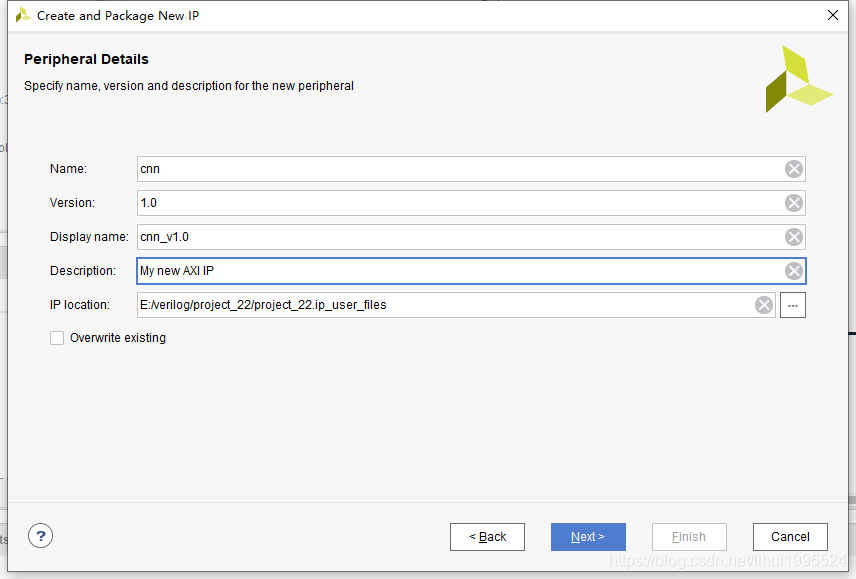

首先打开tools-> creat and packege new ip ->creat a new AXI4peripheral,然后给IP核命名，修改IPlocation，改为当前目录下的 ip_user_files。

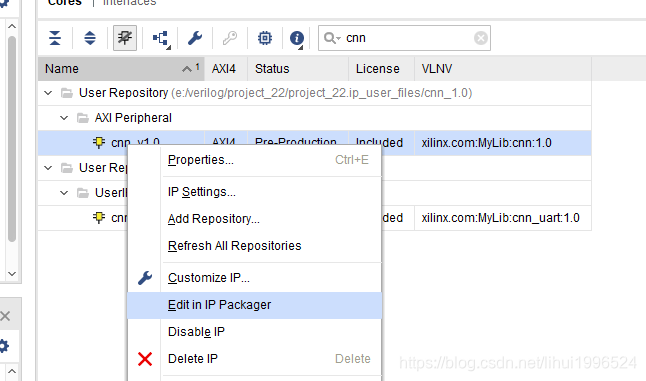

在这里插入图片描述然后再自己的projec里查找刚才创建的IP核 右键edit in packager
在这里插入图片描述
之后,系统会自动跳转到 cnn_v1.0 配置的项目。

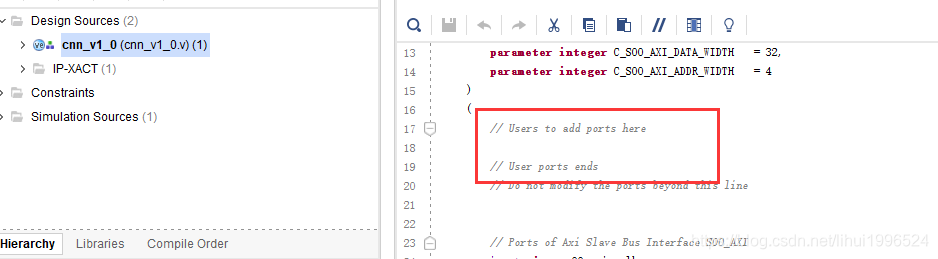

在这里插入图片描述在这里添加自己需要的输入输出端口。由于我之前封装的IP核端口如下
在这里插入图片描述
所以我需要自定义一个输入，一个输出，并在模块中添加输入输出。
在这里插入图片描述
在这里插入图片描述
然后打开顶层文件下的文件：

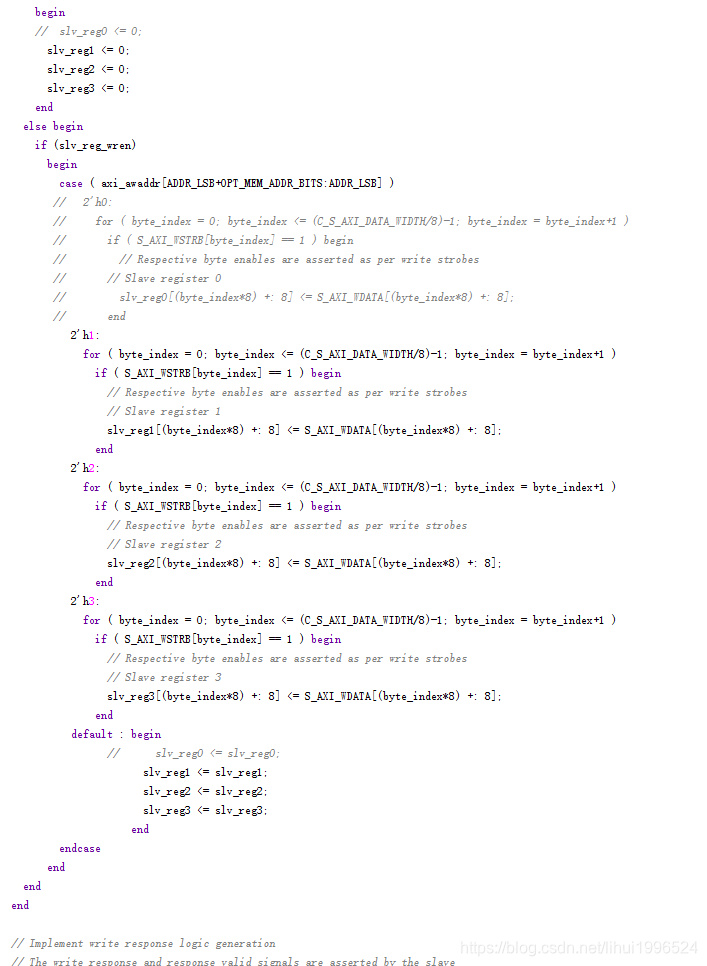

同样将端口添加进去。由于之前封装的IP核需要当前定义的AXI4 IP核和microblaze进行通信，所以，需要两个寄存器，一个将microblaze发送的数据写入寄存器并发送给自定义IP，另一个寄存器将自定义IP核的结果发送给microblaze。注释掉slv_reg0的代码， slv_reg0的输入由自定义IP的输出给。

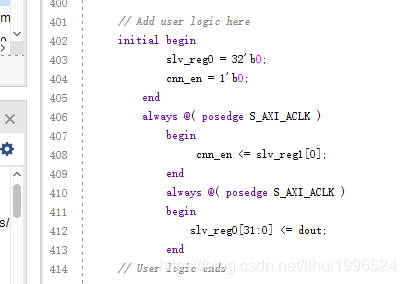

在这里插入图片描述并在最后给出实现需要功能的代码。
在这里插入图片描述之后，IP-XACT package IP - cnn。 port and interfaces,可以看到自己新定义的端口，最后review and
