封装带AXI接口的自定义IP核
为了更方便地使用外部接口驱动或进行系统级的设计时，可以考虑将RTL设计打包制作成自定义的IP核，Vivado会自动生成相关的IP核接口；或者为了在ZYNQ中使用AXI总线将硬核与FPGA硬件部分互联，可以将FPGA部分的RTL设计打包成自定义IP核，Vivado会自动将生成的IP核的接口制作好，使用图形化界面就能快速实现SoC设计。特别地，可以使用这种方法在硬核外挂载软核
在Vivado的设计思想中，一个IP核就相当于一个函数，可以通过重用IP核做到模块化设计的效果
可以参考Xilinx Vivado封装自定义IP参考手册【代号ug1118】来获得更详细的操作指示
第一部分仅说明带AXI接口的自定义IP核封装方法
创建与封装自定义IP的意义
在Vivado中含有一个IP Catalog流程，可以将下列源文档封装成自定义的IP
- RTL级HDL源文件
- 模拟模型文件
- 示例设计文件
- Testbench
- 项目文件目录
- Block Design
同时Vivado也内置了Xilinx自制IP、第三方IP、用户定义IP的库
比起传统“Add Module”将RTL代码以中间级模块的方式例化添加到顶层模块，再封装出统一的顶层模块这样的操作流程，通过可视化的IP核管理可以更快速地实现项目模块化和后期完善修改流程
创建自定义IP
示例程序使用自定义的IP实现LED呼吸灯效果
这个IP使用AXI接口与ZYNQ的硬核连接，可以使用软件控制IP核的“外设控制寄存器”来对自定义IP核的工作状况进行控制
创建IP工程
为了更好管理自定义IP核，通常将用户的RTL代码统一管理在独立目录下
在Vivado开始界面选择【Tasks】-【Manage IP】，选择新建一个IP核管理目录或打开已有目录，并新建项目
根据自己的硬件设备和习惯使用的HDL选择针对性的选项
完成创建后，选择【Tools】-【Create and Package New IP】

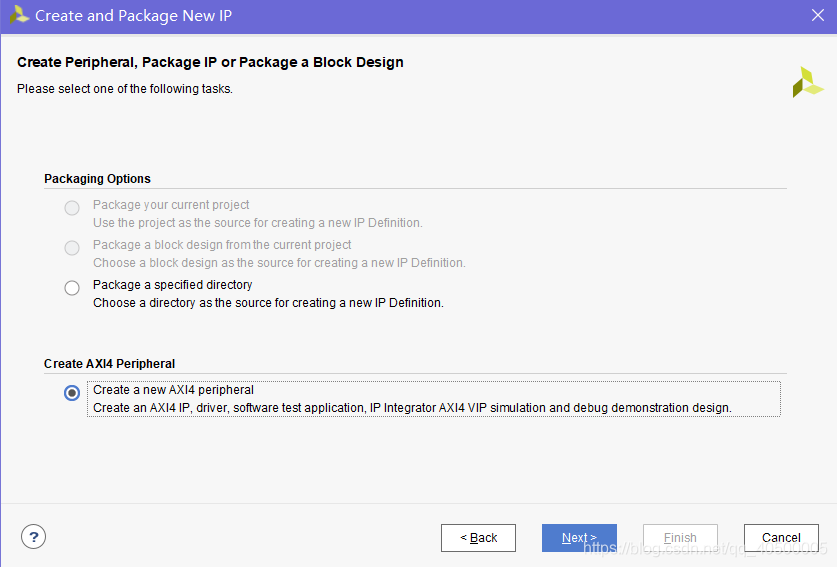

如果准备创建一个单独的IP，可以直接Next，相关内容在下一部分介绍；在这里因为准备创建的项目需要使用到AXI4接口与硬核交互，所以选择最后这个选项

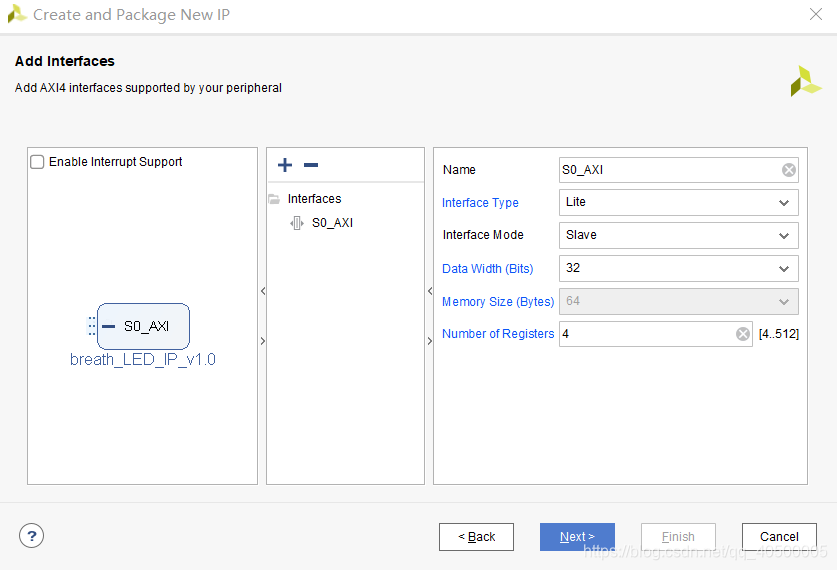

设置IP核名称后如下图进行AXI接口设置
其中AXI接口有三种类型：
- Lite：适合数据量较小、速度较快的信号传输
- Full：全规格的AXI总线，适合标准类型的数据传输
- Stream：数据流传输，适合音视频信号等大规模数据的高速传输
还有两种模式：
- Slave：从模式，IP接受外部数据控制
- Master：主模式，IP控制外部设备

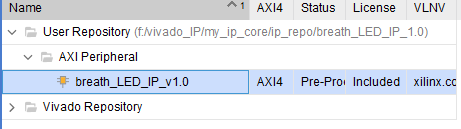

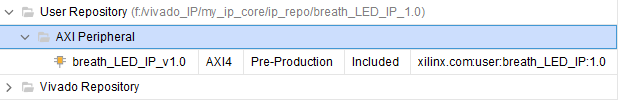

完成设置后可以看到右侧User Repository中出现了自定义IP核
这里右键IP核，选择【Edit in IP Packager】，之后Vivado会打开一个新界面用于管理IP核的RTL代码
自动生成的RTL代码分为两部分，一个是顶层模块，另一个是AXI总线接口逻辑；RTL代码中还默认生成了AXI总线相关逻辑的例化和提供给用户使用的区域（包括自定义参数、自定义端口、自定义顶层模块例化），但是需要注意：如果在AXI总线上开辟了独立的新端口，需要将相关代码单独添加到AXI总线逻辑的RTL代码中
编写IP内部RTL代码
顶层例化代码如下所示：
`timescale 1 ns / 1 ps
module breath_LED_IP_v1_0 #
(
// Users to add parameters here
// User parameters ends
// Do not modify the parameters beyond this line
// Parameters of Axi Slave Bus Interface S0_AXI
parameter integer C_S0_AXI_DATA_WIDTH = 32,
parameter integer C_S0_AXI_ADDR_WIDTH = 4
)
(
// Users to add ports here
// User ports ends
// Do not modify the ports beyond this line
// Ports of Axi Slave Bus Interface S0_AXI
input wire s0_axi_aclk,
input wire s0_axi_aresetn,
input wire [C_S0_AXI_ADDR_WIDTH-1 : 0] s0_axi_awaddr,
input wire [2 : 0] s0_axi_awprot,
input wire s0_axi_awvalid,
output wire s0_axi_awready,
input wire [C_S0_AXI_DATA_WIDTH-1 : 0] s0_axi_wdata,
input wire [(C_S0_AXI_DATA_WIDTH/8)-1 : 0] s0_axi_wstrb,
input wire s0_axi_wvalid,
output wire s0_axi_wready,
output wire [1 : 0] s0_axi_bresp,
output wire s0_axi_bvalid,
input wire s0_axi_bready,
input wire [C_S0_AXI_ADDR_WIDTH-1 : 0] s0_axi_araddr,
input wire [2 : 0] s0_axi_arprot,
input wire s0_axi_arvalid,
output wire s0_axi_arready,
output wire [C_S0_AXI_DATA_WIDTH-1 : 0] s0_axi_rdata,
output wire [1 : 0] s0_axi_rresp,
output wire s0_axi_rvalid,
input wire s0_axi_rready
);
// Instantiation of Axi Bus Interface S0_AXI
breath_LED_IP_v1_0_S0_AXI # (
.C_S_AXI_DATA_WIDTH(C_S0_AXI_DATA_WIDTH),
.C_S_AXI_ADDR_WIDTH(C_S0_AXI_ADDR_WIDTH)
) breath_LED_IP_v1_0_S0_AXI_inst (
.led(led),
.S_AXI_ACLK(s0_axi_aclk),
.S_AXI_ARESETN(s0_axi_aresetn),
.S_AXI_AWADDR(s0_axi_awaddr),
.S_AXI_AWPROT(s0_axi_awprot),
.S_AXI_AWVALID(s0_axi_awvalid),
.S_AXI_AWREADY(s0_axi_awready),
.S_AXI_WDATA(s0_axi_wdata),
.S_AXI_WSTRB(s0_axi_wstrb),
.S_AXI_WVALID(s0_axi_wvalid),
.S_AXI_WREADY(s0_axi_wready),
.S_AXI_BRESP(s0_axi_bresp),
.S_AXI_BVALID(s0_axi_bvalid),
.S_AXI_BREADY(s0_axi_bready),
.S_AXI_ARADDR(s0_axi_araddr),
.S_AXI_ARPROT(s0_axi_arprot),
.S_AXI_ARVALID(s0_axi_arvalid),
.S_AXI_ARREADY(s0_axi_arready),
.S_AXI_RDATA(s0_axi_rdata),
.S_AXI_RRESP(s0_axi_rresp),
.S_AXI_RVALID(s0_axi_rvalid),
.S_AXI_RREADY(s0_axi_rready)
);
// Add user logic here
// User logic ends
endmodule
默认生成的顶层代码大同小异，无非是AXI总线有无的区别
这里省略AXI总线逻辑代码（太长了）
注意改动代码时如果涉及到接口，需要同时修改顶层代码和AXI总线实现
其中比较常用的部分已经被Vivado自动空出来，如下所示：
//在开头有这四行代码
// Users to add parameters here
//中间可以存放自定义的参数
// User parameters ends
......
// Users to add ports here
//中间可以存放自定义的端口代码
// User ports ends
......
//在末尾有这两行代码
// Add user logic here
//中间就可以存放自定义的模块顶层例化代码
// User logic ends
右键点击【Design Sources】，选择添加新的HDL文件，编写呼吸灯控制代码，如下所示，并保存
module breath_led(
input clk , //时钟信号
input _rst , //复位信号
input sw_ctrl , //控制寄存器：呼吸灯开关控制信号 1：亮 0:灭
input led_en , //控制寄存器：设置呼吸灯频率设置使能信号
input [9:0] set_freq_step , //控制寄存器：设置呼吸灯频率变化步长
output led //输出引脚，控制LED
);
parameter START_FREQ_STEP = 10'd100; //设置频率步长初始值
reg [15:0] period_cnt ; //周期计数器
reg [9:0] freq_step ; //呼吸灯频率间隔步长
reg [15:0] duty_cycle ; //设置高电平占空比的计数点
reg inc_dec_flag; //用于表示高电平占空比的计数值,是递增还是递减
//为1时表示占空比递减,为0时表示占空比递增
wire led_t ;
//将周期信号计数值与占空比计数值进行比较，以输出驱动led的PWM信号
assign led_t = ( period_cnt <= duty_cycle ) ? 1'b1 : 1'b0 ;
assign led = led_t & sw_ctrl;
//周期信号计数器在0-50_000之间计数
always @ (posedge clk)
begin
if (!_rst)
period_cnt <= 16'd0;
else if(!sw_ctrl)
period_cnt <= 16'd0;
else if( period_cnt == 16'd50_000 )
period_cnt <= 16'd0;
else
period_cnt <= period_cnt + 16'd1;
end
//设置频率间隔
always @(posedge clk)
begin
if(!_rst)
freq_step <= START_FREQ_STEP;
else if(led_en)
begin
if(set_freq_step == 0)
freq_step <= 10'd1;
else if(set_freq_step >= 10'd1_000)
freq_step <= 10'd1_000;
else
freq_step <= set_freq_step;
end
end
//设定高电平占空比的计数值
always @(posedge clk)
begin
if (_rst == 1'b0)
begin
duty_cycle <= 16'd0;
inc_dec_flag <= 1'b0;
end
else if(!sw_ctrl)
begin
duty_cycle <= 16'd0; //呼吸灯开关关闭时，信号清零
inc_dec_flag <= 1'b0;
end
else if(period_cnt == 16'd50_000) //每次计数完了一个周期，就调节占空比计数值
begin
if(inc_dec_flag) //占空比递减
begin
if(duty_cycle == 16'd0)
inc_dec_flag <= 1'b0;
else if(duty_cycle < freq_step)
duty_cycle <= 16'd0;
else
duty_cycle <= duty_cycle - freq_step;
end
else
begin //占空比递增
if(duty_cycle >= 16'd50_000)
inc_dec_flag <= 1'b1;
else
duty_cycle <= duty_cycle + freq_step;
end
end
else
duty_cycle <= duty_cycle; //未计数完一个周期时，占空比保持不变
end
endmodule
在Vivado自动生成的AXI总线逻辑文件中如下编写例化：
// Users to add parameters here
parameter START_FREQ_STEP = 10'd100, //参数设置
// User parameters ends
// Users to add ports here
output led, //LED端口
// User ports ends
// Add user logic here
breath_led #(
.START_FREQ_STEP (START_FREQ_STEP) //例化参数
)
u_breath_led(
.clk (S_AXI_ACLK), //时钟信号
._rst (S_AXI_ARESETN), //复位信号
.sw_ctrl (slv_reg0[0]), //AXI信号线0最低位为控制信号
.led_en (slv_reg1[31]), //AXI信号线1最高位为使能信号
.set_freq_step (slv_reg1[9:0]), //AXI信号线1第10位表示步长
.led (led) //输出信号
);
// User logic ends
在Vivado自动生成的顶层文件中如下编写例化：
// Users to add parameters here
parameter START_FREQ_STEP = 10'd100, //初始参数值
// User parameters ends
// Users to add ports here
output led, //LED输出端口例化
// User ports end
breath_LED_IP_v1_0_S0_AXI # (
.START_FREQ_STEP(START_FREQ_STEP), //例化参数默认值
.C_S_AXI_DATA_WIDTH(C_S0_AXI_DATA_WIDTH),
.C_S_AXI_ADDR_WIDTH(C_S0_AXI_ADDR_WIDTH)
) breath_LED_IP_v1_0_S0_AXI_inst (
.led(led), //例化LED输出端口
.S_AXI_ACLK(s0_axi_aclk),
.S_AXI_ARESETN(s0_axi_aresetn),
.S_AXI_AWADDR(s0_axi_awaddr),
.S_AXI_AWPROT(s0_axi_awprot),
.S_AXI_AWVALID(s0_axi_awvalid),
.S_AXI_AWREADY(s0_axi_awready),
.S_AXI_WDATA(s0_axi_wdata),
.S_AXI_WSTRB(s0_axi_wstrb),
.S_AXI_WVALID(s0_axi_wvalid),
.S_AXI_WREADY(s0_axi_wready),
.S_AXI_BRESP(s0_axi_bresp),
.S_AXI_BVALID(s0_axi_bvalid),
.S_AXI_BREADY(s0_axi_bready),
.S_AXI_ARADDR(s0_axi_araddr),
.S_AXI_ARPROT(s0_axi_arprot),
.S_AXI_ARVALID(s0_axi_arvalid),
.S_AXI_ARREADY(s0_axi_arready),
.S_AXI_RDATA(s0_axi_rdata),
.S_AXI_RRESP(s0_axi_rresp),
.S_AXI_RVALID(s0_axi_rvalid),
.S_AXI_RREADY(s0_axi_rready)
);
编辑完成后即可退回原菜单
点击左侧流程中的【Run Synthesis】即可进行IP核的综合
设置IP的可视化界面
打开xml文件后即可在Vivado中进行编辑，
按顺序设置即可

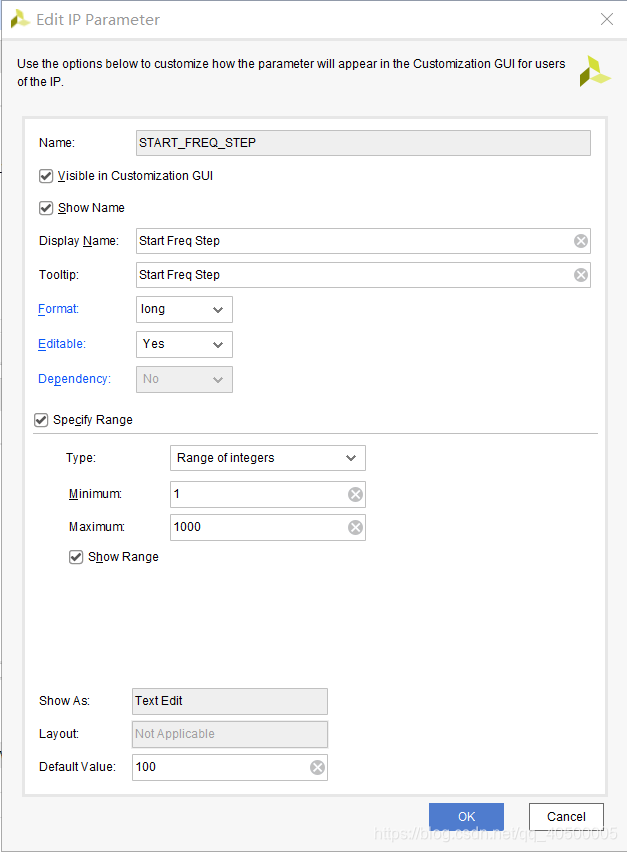

其中在【Customization Parameters】菜单下会出现“更新参数”的选项提示，更新后会现多出一行自定义的参数，双击它如下图进行设置，即可将这个参数反映到IP可视化界面
完成所有设置并确认无误后，即可在最后选项【Review and Package】中点击【Re-Package IP】即可封装IP
关闭项目后可以在原来的Vivado窗口中看到如下显示
证明完成了IP封装
使用自定义IP
硬件部分
完成封装IP后，在任意工程中点击左侧【IP INTERGRATOR】-【Create Block Design】创建基于IP核的FPGA设计
但此时IP选项列表中没有自定义IP核，需要自己将IP核添加到工程
选择【Tools】-【Settings】-【IP】-【Repository】-【Add（加号+）】选择存放自定义IP的文件目录，即可将自定义的IP核添加到项目

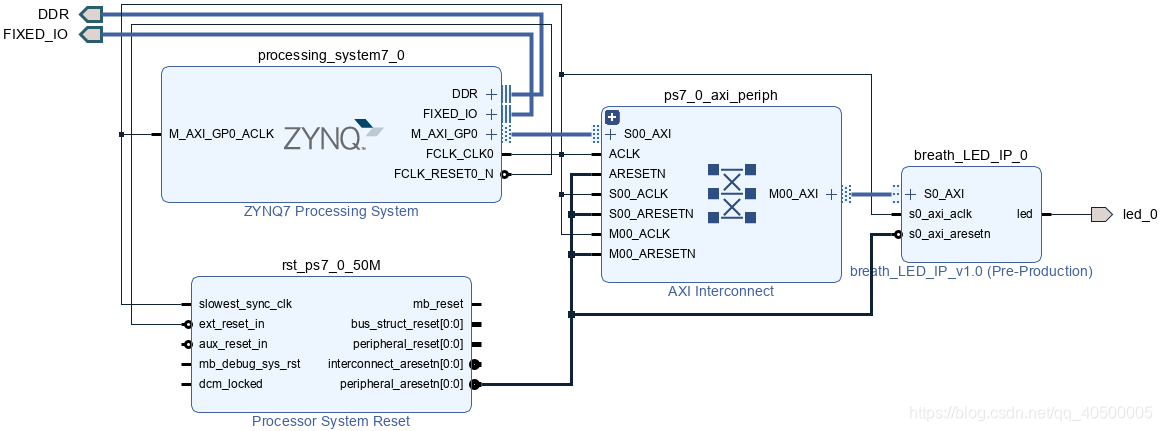

如下图对IP核进行设置
设置ZYNQ系统的DDR控制器和外设后，先进行自动生成原理图，再进行自动布线即可
注意要在led引脚处右键选择【Make External】生成一个引出的外部引脚，并将其改名为led
生成外部引脚的过程就是使能逻辑块与IO块连接的过程
接下来按照正常步骤生成硬件平台配置
由于led端口连接到PL部分，所以需要进行管脚约束才能使用
点击左侧综合按钮，综合后打开引脚设置（I/O Ports），将led_0的引脚映射到PL部分MIO上
根据手头的开发板选择引出引脚即可
这里选用的是PL Bank的P15引脚
最后生成比特流并导出到硬件即可
软件部分
还是原来的步骤从.xsa文件导入配置到Vitis，并创建一个新应用程序
使用的软件代码如下所示
总体思路就是读写外设寄存器映射来的地址对外设寄存器进行操作
#include "stdio.h"
#include "xparameters.h"
#include "xil_printf.h"
#include "breath_led_ip.h"
#include "xil_io.h"
#include "sleep.h"
#define LED_IP_BASEADDR XPAR_BREATH_LED_IP_0_S0_AXI_BASEADDR
#define LED_IP_REG0 BREATH_LED_IP_S0_AXI_SLV_REG0_OFFSET
#define LED_IP_REG1 BREATH_LED_IP_S0_AXI_SLV_REG1_OFFSET
int main()
{
int freq_flag;
int led_state;
xil_printf("LED User IP Test!\n");
while(1)
{
if(freq_flag == 0)
{
BREATH_LED_IP_mWriteReg(LED_IP_BASEADDR,LED_IP_REG1,0x800000ef);
freq_flag = 1;
}
else
{
BREATH_LED_IP_mWriteReg(LED_IP_BASEADDR,LED_IP_REG1,0x8000002f);
freq_flag = 0;
}
led_state = BREATH_LED_IP_mReadReg(LED_IP_BASEADDR,LED_IP_REG0);
if(led_state == 0)
{
BREATH_LED_IP_mWriteReg (LED_IP_BASEADDR, LED_IP_REG0, 1);
xil_printf("Breath LED ON\n");
}
sleep(5);
led_state = BREATH_LED_IP_mReadReg(LED_IP_BASEADDR,LED_IP_REG0);
if(led_state == 1)
{
BREATH_LED_IP_mWriteReg (LED_IP_BASEADDR, LED_IP_REG0, 0);
xil_printf("Breath LED OFF\n");
}
sleep(1);
}
}
烧录后LED呈呼吸灯效果，且可以看到呼吸灯闪烁频率变化
封装不带AXI接口的IP核
Vivado支持将独立的RTL代码封装为IP核，方便以类似函数的方式重用IP核，同时可使用用户自定义的IP核接口协议
参考【ug1118】手册来获取详细信息
创建自定义IP
IP核逻辑封装
- 创建一个RTL工程
- 编辑IP核的RTL代码
- 验证IP核逻辑并进行仿真
- 创建一个基于已有RTL代码的IP核封装
- 修改顶层文件
- 设置IP核端口和控制引脚端口输入输出模式（端口映射）
- 修改IP核的可视化界面配置进行封装
- 创建接口定义
接口封装
- 编辑接口协议的RTL实现
- 在IP核封装完成后在配置接口定义部分对接口进行相关设置
- 依次调整接口协议封装
- 添加接口协议的RTL文件
- 进行接口RTL文件的顶层文件端口映射
- 点击【Package IP】完成IP核封装
使用自定义IP核
封装好的IP核如果出现适用设备相关的错误，可以直接删除对应的封装信息
使用IP核前需要先对IP核进行验证，可以选择编写testbench（普普通通的ZYNQ-7020板子配那么小的LUT规模直接烧就完事了！），也可以直接烧录到开发板（如果开发板很贵就别这样干了）
IP核验证完毕后就可以随意使用了
封装IP核时可能遇到的问题
-
封装的IP核中包含了其他IP核
如果包含了.xci文件（IP核的配置文件），Vivado会直接用新生成的子IP创建输出文件
如果包含IP核的输出文件，Vivado则会从IP设置中生成HDL和XDC代码
封装时推荐直接使用包含.xci文件的方式打包IP核，这样会方便重用IP和生成输出文件
只要在打包当前IP的时候选择相关选项即可
-
如果在封装前分配好了引脚约束应该怎么办
一般来说使用IP核的时候再进行引脚约束的过程会把之前的引脚约束覆盖掉
但是为了保证不出错，一般在打包前或打包后将IP核的.xdc文件删除
