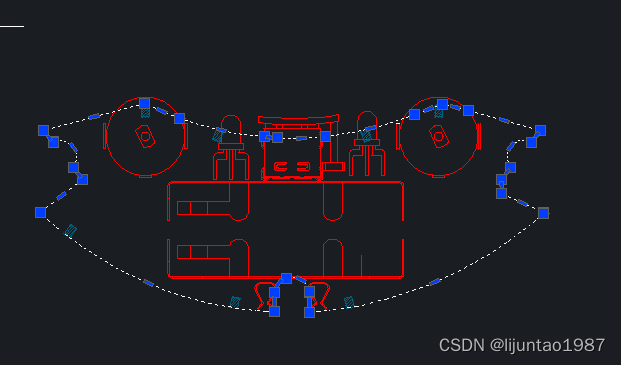

在CAD中用PE命令已经闭合的多段线,导入layout却显示未闭合的曲线不能做板框,如下是在CAD中选中的dxf文件。

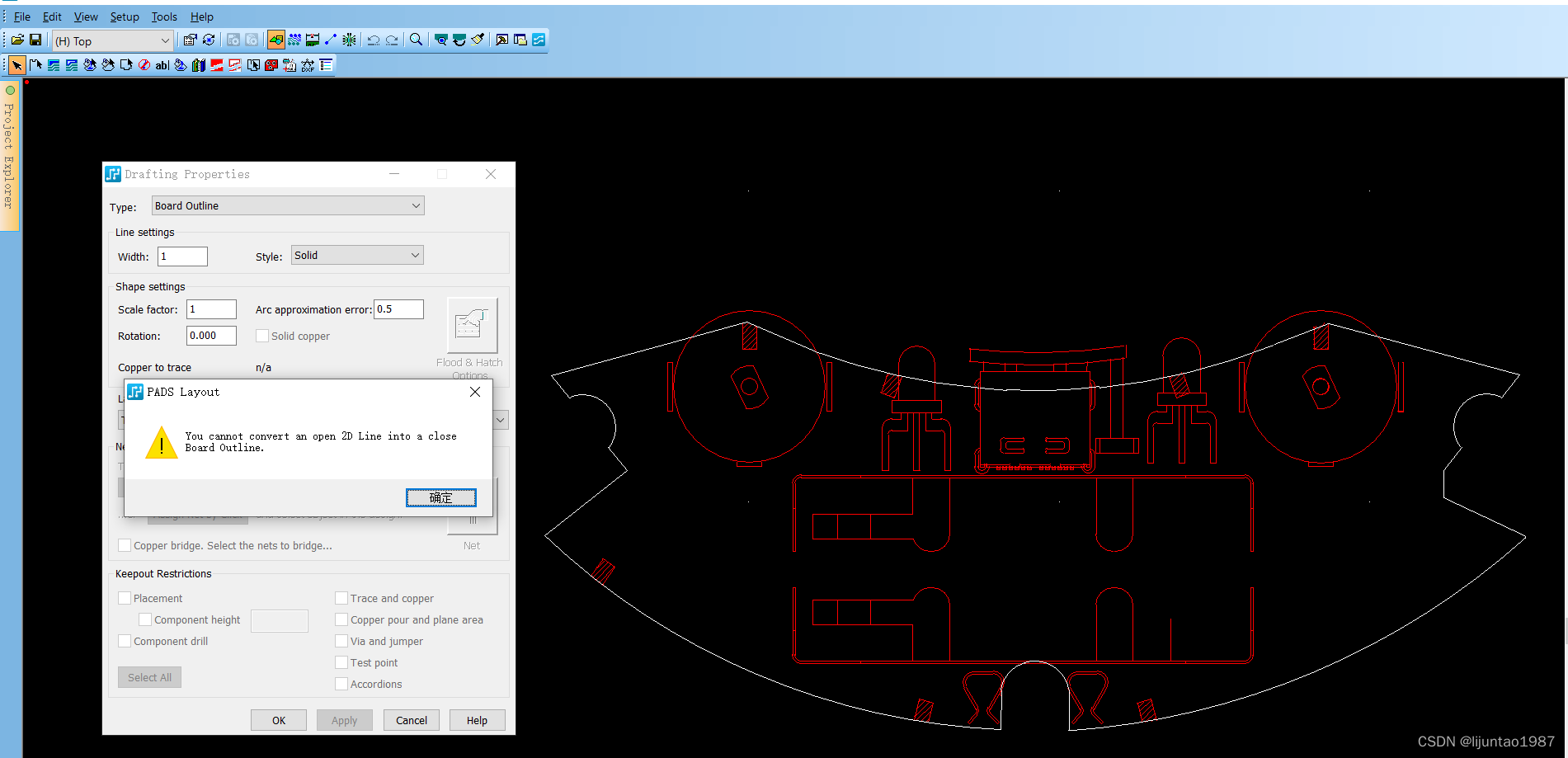

如下为导入PADS LAYOUT中不能转为板框

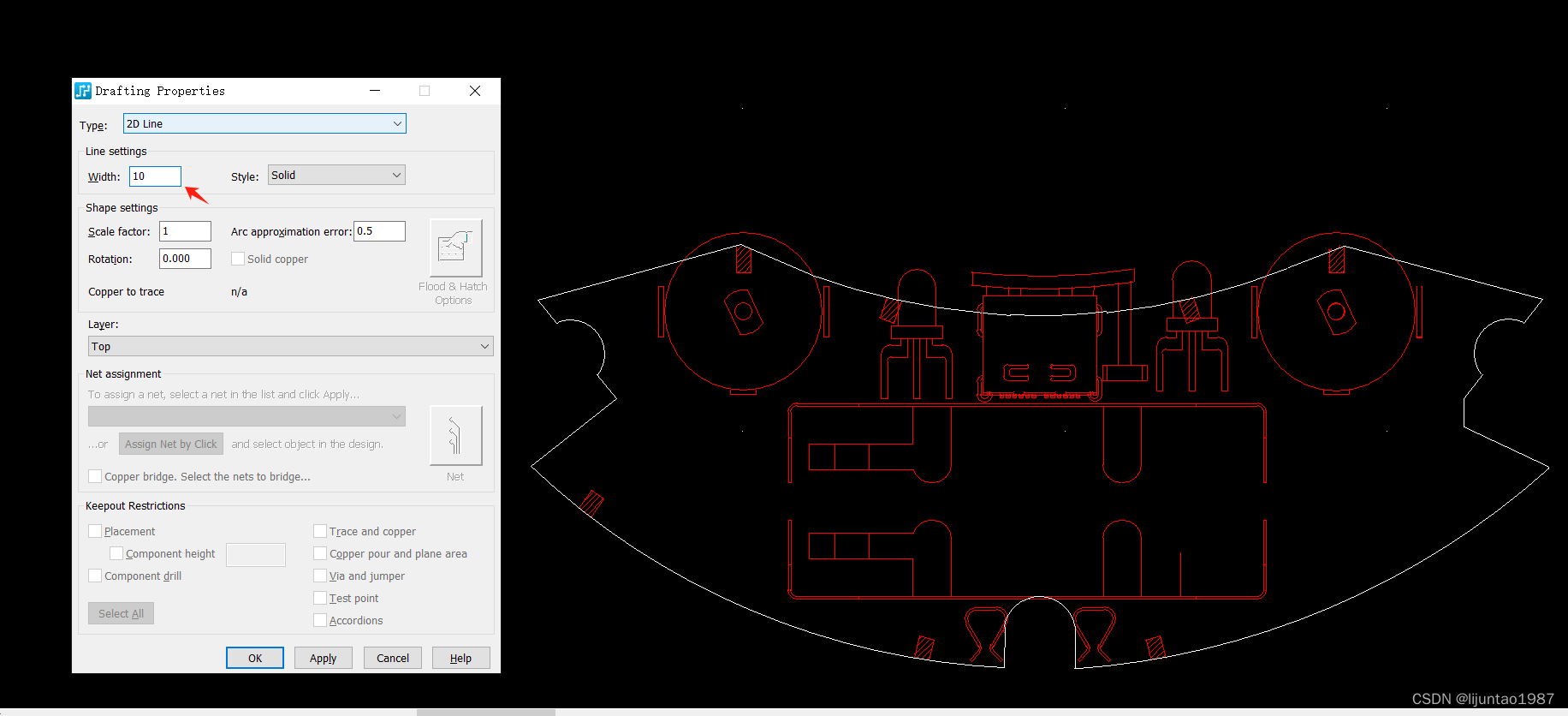

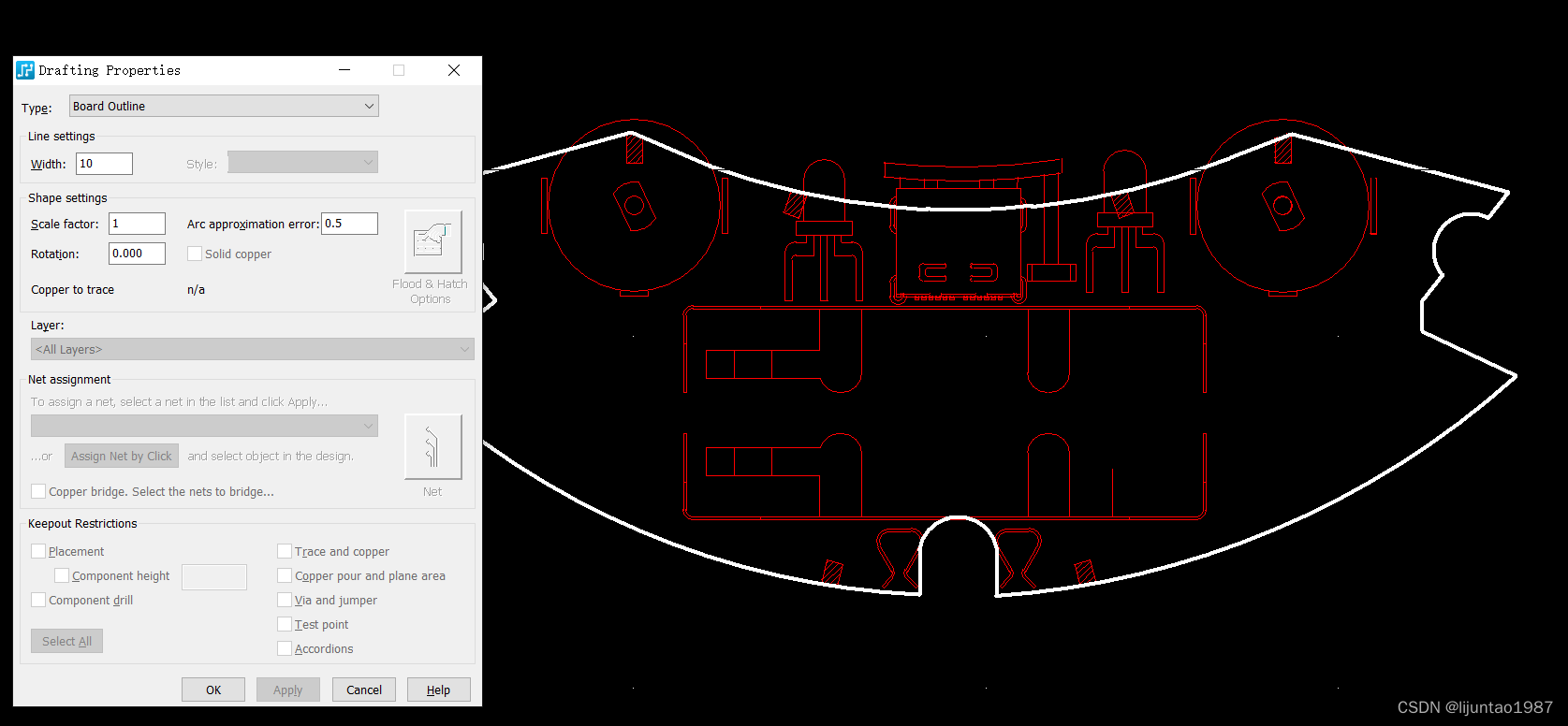

这是由于CAD和PADS中显示的线宽和捕获格点不同导致的,首先需要将选中的板框线加粗

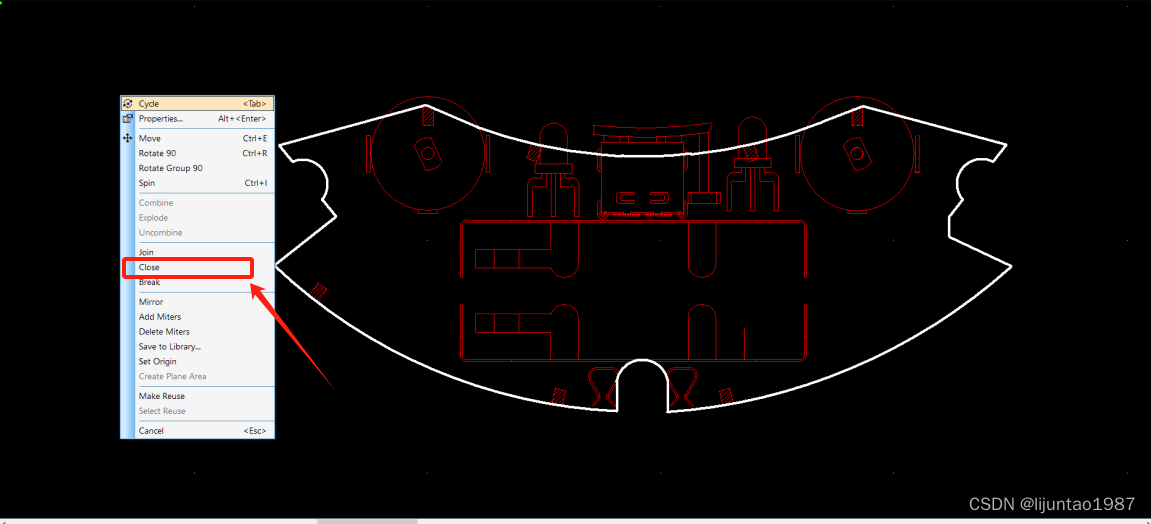

其次,鼠标右键点击“close”
