SOME/IP服务发现协议说明（Service Discovery）

文档说明

本文档翻译自官方文档：AUTOSAR_FO_PRS_SOMEIPServiceDiscoveryProtocol，需要的请自取；本文档结合了官方文档翻译以及个人总结，如发现有错误的地方，欢迎指正。

1. 简介

本文档描述了协议格式，消息序列以及SOME/IP Service Discovery（SOME/IP-SD）协议的语法规则；

服务发现协议（SOME/IP-SD）的主要作用是控制事件消息的发送以及在车载通信中服务实例（功能实体）的通信可用性，协议只允许在接收者需要的时候发送事件消息（即发布订阅（Publish/Subscribe）模式）；该方式也被称为SOME/IP-SD（基于IP协议的可扩展的面向服务的中间件-服务发现）

1.1 协议目的

SOME/IP-SD主要用于：

• 定位服务实例（Service Instance）
• 检测服务实例何时可用
• 实现发布订阅（Publish/Subscribe）处理

1.2 协议适用

SOME/IP-SD被用于在车载以太网中的服务发现；

1.2.1 限制

SOME/IP-SD协议有如下限制：

• SOME/IP-SD协议只支持基于IP协议的通信
• 当通过多播通信方式处理订阅（Subscribe）时。以太网的通信设计需要考虑做以下限制：
  • 初始事件应该使用单播传输

1.3 依赖

1.3.1 对其他协议层的依赖

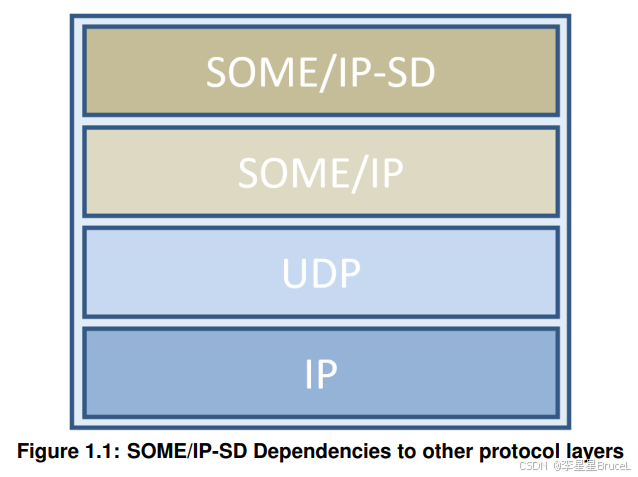

SOME/IP-SD协议依赖于SOME/IP协议，SOME/IP协议支持TCP和UDP协议，但是SOME/IP-SD协议只能使用UDP协议，SOME/IP-SD对其他协议层的依赖见下图：

2. 使用场景

1. 服务提供（Service Offering）： 服务端在网络中提供服务实例（Service Instance），而不需要在客户端静态配置服务实例的端点；服务提供也包含服务实例的可用性；
2. 服务订阅（Service Subscription）： 客户端可以发现需要的服务实例并订阅该服务实例的事件组（EventGroup），客户端无需提前获取服务端的端点；
3. 灵活的通信方式： 客户端可以在运行时动态地连接服务实例，不需要提前进行静态的配置；

3. 协议需求和可追溯性

无

4. 缩略语

无

5. 协议说明

5.1 SOME/IP服务发现（SOME/IP-SD）

5.1.1 概述

SOME/IP-SD主要用于：

• 定位服务实例（Service Instance）
• 检测服务实例何时可用
• 实现发布订阅（Publish/Subscribe）处理

在车载网络中，服务实例（Service Instance）的地址（IP地址、传输协议、端口）通常是已知的，但服务实例的状态仍然需要重点关注；

5.1.1.1 术语及定义

• 如果服务（Service）需要提供给多个网络接口，则每个网络接口应使用独立的服务器的服务实例；
• 如果服务（Service）需要配置为可以被多个不同的网络接口访问，则每个网络接口应使用独立的服务器的服务实例；

5.1.2 SOME/IP-SD消息格式

5.1.2.1 通用需求

SOME/IP-SD消息应该使用UDP协议发送，且应有如下设置（协议头各字段设置）：

• Message ID (Service ID/Method ID) [32 bit]: 0xFFFF 8100
• Length [32 bit]
• Request ID (Client ID/Session ID) [32 bit]
• Protocol Version [8 bit]: 0x01
• Interface Version [8 bit]: 0x01
• Message Type [8 bit]: 0x02
• Return Code [8 bit]: 0x00
• Flags [8 bit]
• Reserved [24 bit]
• Length of Entries Array [32 bit]
• Entries Array [variable size]
• Length of Options Array [32 bit]
• Options Array [variable size]

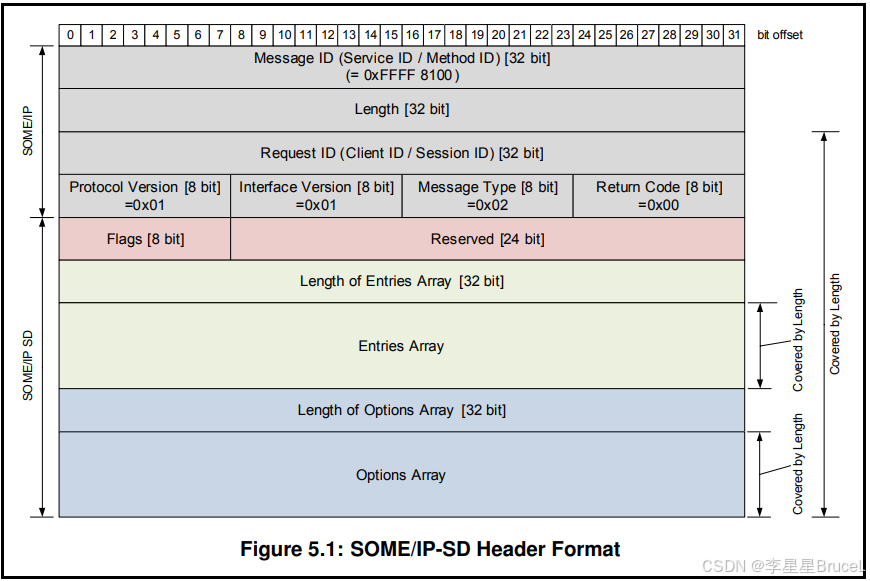

SOME/IP-SD消息头格式如下：

• 服务发现协议消息（SOME/IP-SD）的结构应该从一个SOME/IP消息的头开始，且Service-ID应该设置为0xFFFF，Method-ID应设置为0x8100；
• SOME/IP-SD消息的长度字段是在SOME/IP头中，长度字段的值是从长度字段之后的字段（通常是Request ID）开始，一直计算到SOME/IP-SD整个包的结束位置，单位为字节；
• SOME/IP-SD的Client-ID字段应设置为0x0000，因为只存在一个SOME/IP-SD实例；
• 每发送一个SOME/IP-SD消息，SOME/IP-SD消息中SOME/IP头里面的Session ID的值都应该增加1；
• SOME/IP-SD消息的Session ID的初始值应该设置为1（不能被设置为0），当自增溢出后也应该重置为1；
• SOME/IP-SD消息的协议版本（Protocol Version）应给被设置为0x01；
• SOME/IP-SD消息的接口版本（Interface Version）应给被设置为0x01；
• SOME/IP-SD消息的消息类型（Message Type）应给被设置为0x02（Notification）；
• SOME/IP-SD消息的响应码（Return Code）应给被设置为0x00（E_OK）；
• SOME/IP-SD消息中的所有字段都应该使用大端模式（Big Endian Byte Order）；

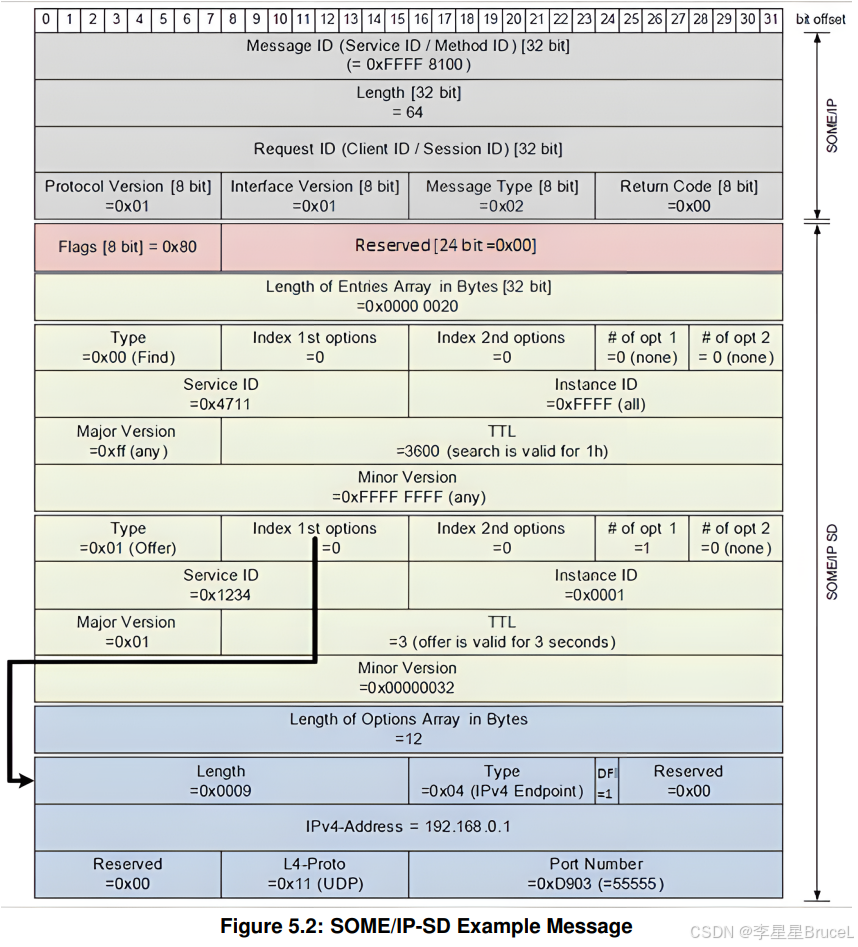

以下为一个实际的SOME/IP-SD消息的示例：

5.1.2.2 SOME/IP-SD头（Header）

SOME/IP-SD消息应该通过SOME/IP进行发送；

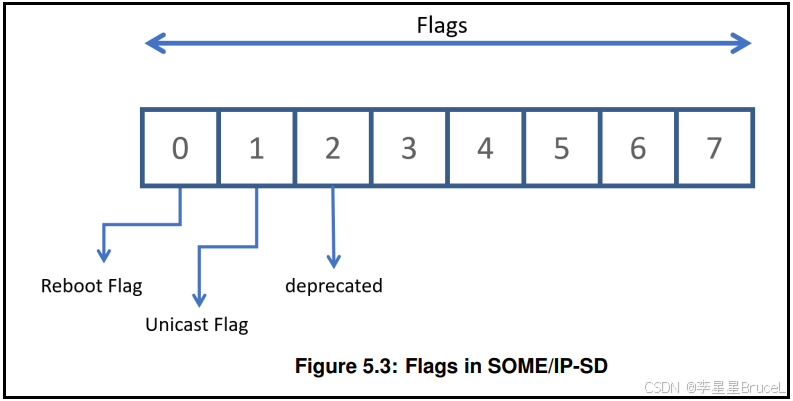

SOME/IP-SD消息的头（在Tbale 5.1中除开SOME/IP头剩余的部分）应该从一个8 BIT的Flags字段开始，该字段的结构见下图：

• SOME/IP-SD的Flags字段的第1个BIT位是 Reboot Flag；当重启之后，所有SOME/IP-SD消息的 Reboot Flag 字段都要设置为 1 ，直到SOME/IP-SD消息中的Session ID字段的值自增并溢出后，重新回到1时，Reboot Flag字段被重置为0；
• 对于多播和单播，SOME/IP-SD消息的 Reboot Flag 和 Session ID 的值应该被分开存储，且对每一对已建立连接的“发送者-接收者”都应该独立存储值；
• 对发送方和接受方都应该分别存储自己的计数器：
  • 发送方：
    • 有一个多播的计数器
    • 每个单播都应该有一个单独的计数器
  • 接收方：
    • 每个多播都应该有一个单独的计数器
    • 每个单播都应该有一个单独的计数器
• 重启（Reboot）的检测逻辑如下（通过当前收到的包与上一个收到的旧包的字段值进行比对）：
  • 如果 old.reboot == 0 and new.reboot == 1 则表示检测到重启
  • 或者如果 old.reboot == 1 and new.reboot == 1 and old.session_id >= new.session_id 则表示检测到重启
• SOME/IP-SD的Flags字段的第2个BIT位是 Unicast Flag；所有SOME/IP-SD消息的Unicast Flag字段应设置为1，这表示接受方支持使用单播；
• 发送SOME/IP-SD消息时，Flags字段的剩余BIT位都应设置为0，且接收方需要忽略这些字段；

SOME/IP-SD头的Flags字段之后是一个保留字段（Reserved），该字段是一个24 BIT的字段；

SOME/IP-SD头只有以上两个字段，然后是SOME/IP-SD消息的内容，第一个是：Entries Array；接收方在收到SOME/IP-SD消息时，应该按照Entries Array接收的顺序进行处理；

然后是一个 Option Array 字段，Entries Array 字段和 Options Array 字段都应该从一个 UINT32 类型的长度字段开始，该长度字段的值是 Entries Array 字段和 Options Array 字段的长度（按字节计算）；

5.1.2.3 Entry格式

SOME/IP-SD消息中应该支持同时存在多个Entries，Entries是用于同步服务实例的状态和发布/订阅流程；在SOME/IP-SD包中通常是一个Entries列表（数组），其中存储了多个Entry信息；

共有2种类型的Entries：用于服务（Service）的 Service Entry 和用于事件组（EventGroup）的 EventGroup Entry；

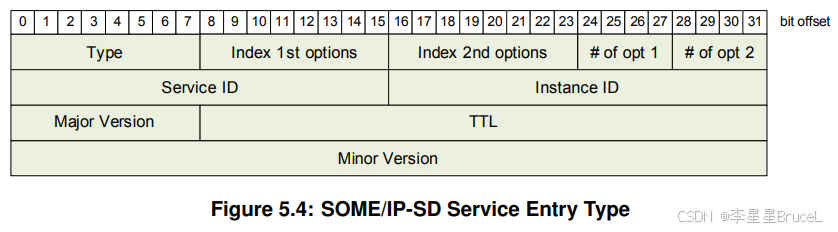

第一种、每个Service Entry占用16个字节，且有如下字段（按照先后顺序排列）：

• Type Field [uint8]：FindService（0x00），OfferService（0x01），StopOfferService（0x01）
• Index First Option Run [uint8]：在Option Array 列表中，第一个引用的起始序号（Index）
• Index Second Option Run [uint8]：在Option Array 列表中， 第二个引用的起始序号（Index）
• Number of Options 1 [uint4]：在Option Array 列表中， 第一个引用的个数
• Number of Options 2 [uint4]：在Option Array 列表中， 第二个引用的个数
• Service ID [uint16]：服务ID或Entry相关的服务实例
• Instance ID [uint16]：服务实例ID，或当一个服务的所有实例都是必须的情况下，该值应该被设置为0xFFFF；
• Major Version [uint8]：服务的主版本信息
• TTL [uint24]：Entry的生命周期，单位为秒（s）
• Minor Version [uint32]：服务的次版本信息

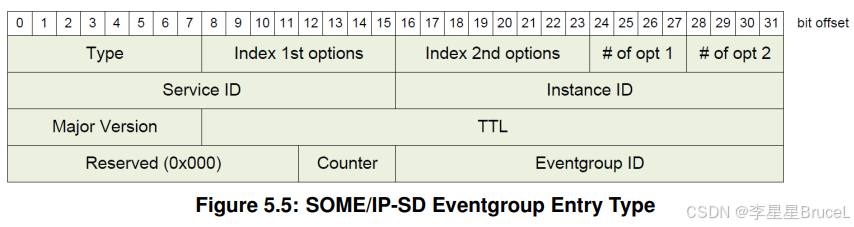

第二种、每个EventGroup Entry占用16个字节，且有如下字段（按先后顺序排列）：

• Type Field [uint8]：Subscribe (0x06), StopSubscribeEventgroup (0x06), SubscribeAck (0x07) and SubscribeEventgroupNack (0x07)
• Index First Option Run [uint8]：在Option Array 列表中，第一个引用的起始序号（Index）
• Index Second Option Run [uint8]：在Option Array 列表中， 第二个引用的起始序号（Index）
• Number of Options 1 [uint4]：在Option Array 列表中， 第一个引用的个数
• Number of Options 2 [uint4]：在Option Array 列表中， 第二个引用的个数
• Service ID [uint16]：服务ID或Entry相关的服务实例
• Instance ID [uint16]：服务实例ID，或当一个服务的所有实例都是必须的情况下，该值应该被设置为0xFFFF；
• Major Version [uint8]：服务实例的主版本信息
• TTL [uint24]：Entry的生命周期，单位为秒（s）
• Reserved [uint12]：保留位，应设置为0x000
• Counter [uint4]：用于区分来自同一个订阅者订阅的不同事件组，如果不使用则设置为0x0
• Eventgroup ID [uint16]：用于传输ID和事件组（EventGroup）

Entry的主版本信息（Major Version）应该与对应的服务接口（Service Interface）的版本相匹配；

由于SOME/IP-SD已经定义了接口的主要版本（Major Version）和次要版本（Minor Version）信息，SOME/IP消息中则只需要使用SOME/IP头中接口版本（Interface Version）字段定义的版本信息；

5.1.2.3.1 从Entries中引用Options

Entries中使用了如下字段后，则可以引用Options中的项：

• Index First Option Run：在Option Array列表中，第一个引用的起始序号，0表示引用Option Array中的第一个值
• Index Second Option Run：在Option Array列表中，第二个引用的起始序号，0表示引用Option Array中的第一个值
• Number of Options 1：第一个引用的数量，0表示不需要引用，1表示仅引用从Index First Option Run开始的第1个项，2表示引用从Index First Option Run开始的2个项
• Number of Options 2：第二个应用的数量，0表示不需要引用，1表示仅引用从Index Second Option Run开始的第1个项，2表示引用从Index Second Option Run开始的2个项

一个SOME/IP-SD包中的Entries中通常可能存在多条数据，此时Entry Array中每个Entry需要引用的Option Array中的位置不同，甚至有可能是间隔开的，因此支持两个Option Run参数时最高效的方式，同时可以保证线格式的高效；

在SOME/IP-SD包中，有两个数组：Entry Array 和Option Array，其中Entry Array中每一个Entry都需要指定自己能支持的协议或端口号等信息，但由于每个Entry支持的协议和端口号可能相同也可能不同，因此将这些协议和端口号信息统一按照列表的形式放在另一个数组Option Array中，然后再Entry中通过配置Option Array列表中的序号以及数量来决定当前的Entry使用的是哪一个Option或者哪几个Options（在这种情况下，通常只需要使用一组参数就够了： Index First Option Run 和 Number of Options 1）；但是有时候可能一个Entry中需要指定Option Array中的多个项，而且这些选项可能是不连续的，因此就会用到第二组参数；建议使用一个实际的包进行辅助理解；

如果 Number of Options x 被设置为0，则表示该参数没有相关的Option被配置，且对应的Index x Option Run参数也应该被设置为0；如果Number of Options x 被设置为0且Index x Option Run参数没有设置为0，则接收到该SOME/IP-SD包后需要忽略该包；

5.1.2.4 Options格式

Options是用于为Entry传输额外的信息，主要包括：IP地址、传输协议（Protocol）、端口号（Port），Options通常在SOME/IP-SD协议中是一个列表（数组）的形式，存储多个Option信息；

每个Option都有如下字段：

• Length [uint16]：Option的字节数，即长度
• Type [uint8]：Option的类型
• Discardable Flag [1 bit]：该Option是否可以被丢弃
• Bit 1 to bit 7：保留位，应被设置为0

Discardable Flag 被设置为1时，表示当接收方的ECU不支持该Option时，可以丢弃该Option；

5.1.2.4.1 Configuration Option

Configuration Option 可以用于传输任意的配置字符串，这允许对如服务名称或配置等额外信息进行编码；另外，Option配置还可以通过SOME/IP-SD协议提供非SOME/IP的服务；

Configuration Option格式如下：

• Length [uint16]：Configuration Option占用的总字节数，不包括16 BIT的长度字段（即本字段）和8 BIT的类型字段（Type）；
• Type [uint8]：应设置为0x01
• Discardable Flag [1 bit]：该Option是否可以被丢弃，1表示可以被丢弃
• Bit 1 to bit 7：保留位，设置为0
• ConfigurationString [dynamic length]：动态长度，包含Configuration Option的字符串

Configuration Option应该基于DNS TEXT和DNS-SD格式指定一系列对应的键值对；

Configuration字符串的格式应该从一个字节（8 BIT）的长度字段（Length）开始，该长度字段表示在后面的所有字节数（不包含长度字段本身），然后是一个与长度字段中指定的长度对应的字符串，在该字符串后面，紧接着是第二个长度字段和第二个字符串（第三个长度字段和第三个字符串，以此类推）；直到某个长度字段的值被设置为0x00（被设置为0x00的长度字段后面不能跟随任何字符串），则表示结束；

在每个长度字段后面的字符串都应该包含一个编码后的键值对（其中值是可选的，可以只有键，没有值），键值对使用 = 进行连接，即 key=value，键（Key）里面不能再包含等号“=”且要至少有一个非空白的字符，且键（Key）的字符串需要是可以打印的 US-ASCII 的值（0x20 - 0x7E），不包含等号“=”（0x3D）；

等号“=”不能是字符串的第一个字符；

对于一个不包含“=”的字符，键（Key）应被认为是存在的；

对于一个以“=”作为结束字符的字符串，应该认为键（Key）是存在的，但是值（Value）为空；

应该支持多个Entries使用同一个Configuration Option中的同一个键（Key）的情况；

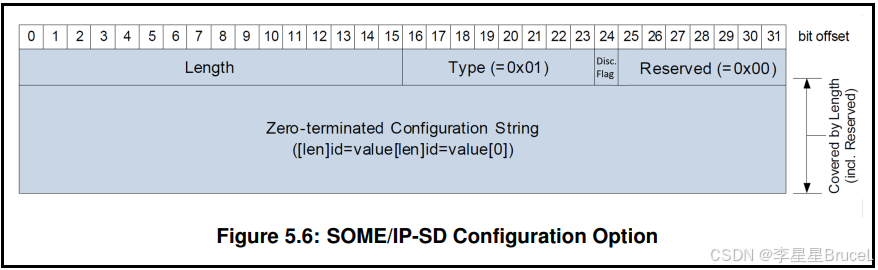

Configuration Option格式：

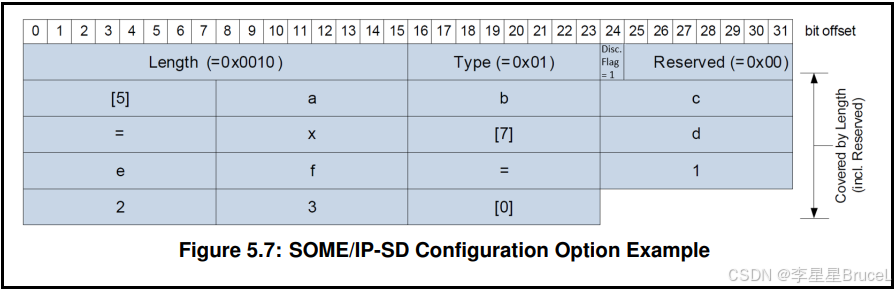

SOME/IP-SD Configuration Option示例：

5.1.2.4.2 负载均衡选项（Load Balancing Option）

负载均衡（Load Balancing Option）是用于按照优先级顺序处理同一个服务（Service）下的不同实例（Instance），以便客户端可以动态地选择需要使用的服务实例；且该Option需要通过Offer Service中的Entries提供；

负载均衡（Load Balancing Option）需要携带一个优先级（Priority）和一个权重（Weight）信息（类似于DNS-SRV记录），这两个信息会用于均衡不同的服务实例；当查找服务的所有实例（Service Instance设置为xFFFF）时，客户端可以选择满足客户端标准且优先级最高的服务实例（客户端的标准通常可以被客户端的应用层定义，用于在服务端提供的服务实例中进行选择使用合适的实例；客户端标准不会在需求中定义且可以限制使用服务实例的ID范围）；

当同时有多个最高优先级（Priority）的服务实例存在时，客户端对服务实例的选择是根据权重（Weight）的值来进行随机选择的；选择一个服务实例的概率是该服务实例的权重（Weight）除以所有服务实例的权重之和的值；

如果提供的多个服务实例均没有配置负载均衡选项（Load Balancing Option），则客户端应认为这些提供的服务实例的优先级均为最低优先级；

当仅查找特定的服务实例时（Service Instance设置为除xFFFF之外的任意值），不需要应用负载均衡（Load Balancing Option）评估机制；

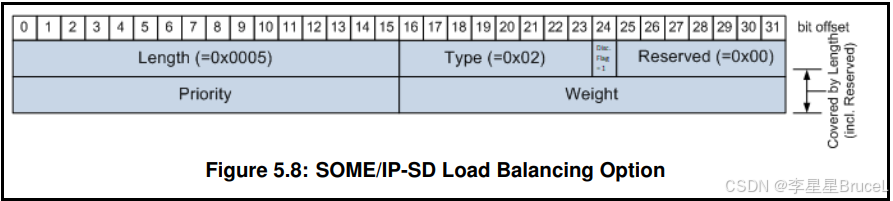

负载均衡选项（Load Balancing Option）的格式如下：

• Length [uint16]：应设置为0x0005
• Type [uint8]：应设置为0x02
• Discardable Flag [1 bit]：如果需要允许接收方可以丢弃该Option的话则设置为1，否则设置为0
• Bit 1 to bit 7：保留位，设置为0
• Priority [uint16]：实例的优先级，值越小表示优先级越高
• Weight [uint16]：实例的权重，值越大表示被选中的可能性越大

5.1.2.4.3 IPv4终端选项（IPv4 Endpoint Option）

EndPoint通常表示网络中的一个点或者说是目标地址，它可以是一台电脑、一部手机或者是服务器上运行的一个应用；EndPoint组件通常包含两个主要部分：IP地址和端口号。IP地址是网络中节点的唯一标识，而端口号则用于区分不同的网络服务或应用。通过IP地址和端口号的组合，我们可以准确地定位到网络上的任何一个EndPoint；

IPv4 Endpoint Option 用于SOME/IP-SD的实例，用于表示相关的终端（Endpoint）；终端（Endpoint）包含IP地址和传输层协议（UDP/TCP）和发送方的端口号，这些端口号同时也用于事件（Events）和通知（Notifications）；

IPv4 Endpoint Option 应该使用的Type是0x04；

IPv4 Endpoint Option 应指定IPv4的地址、传输层协议（ISO/OSI第4层）和端口号；

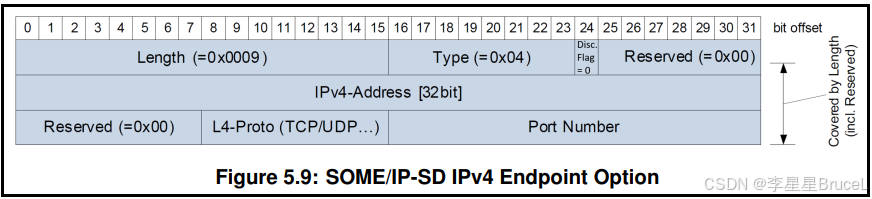

IPv4 Endpoint Option的格式如下：

• Length [uint16]：应设置为0x0009
• Type [uint8]：应设置为0x04
• Discardable Flag [1 bit]：应设置为0
• Bit 1 to bit 7：保留位，设置为0
• IPv4-Address [uint32]：用4个字节指定单播的IP地址
• Reserved [uint8]：应设置为0x00
• Transport Protocol (L4-Proto) [uint8]：基于IANA/IETF类型（0x06: TCP, 0x11: UDP）指定传输层(ISO/OSI layer 4)的协议；
• Transport Protocol Port Number (L4-Port) [uint16]：第4层协议使用的端口号；

服务端应在提供的服务Entries中使用IPv4 Endpoint Option，用于向服务实例告知所在的Endpoint，这取决于使用的UDP终端还是TCP终端；

提供的服务中的Entries中的服务相关的终端（Endpoint）也可以用于事件（Events）来源，即
