一．简介

MPU6050 是 InvenSense 公司推出的整合性 6 轴运动处理组件，其内部整合了 3 轴陀螺仪和 3 轴加速度传感器，并且含有一个IIC 接口，可用于连接外部磁力传感器，并利用自带的数字运动处理器（DMP: Digital Motion Processor）硬件加速引擎，通过主 IIC 接口，向应用端输出完整的 9 轴融合演算数据。
InvenSense 公司提供了一套基于DMP的运动处理驱动库，可大大降低单片机对动处理运算的负荷，同时也大大降低了编程难度。该模块广泛运用于飞控、计步等电子产品中。
在这里插入图片描述

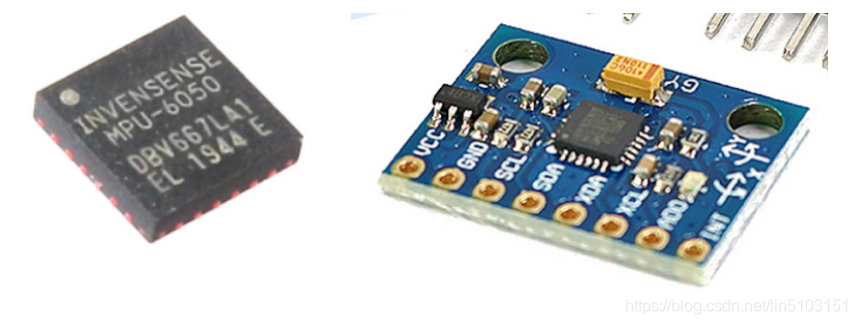

MPU6050芯片及模块

二．MPU6050原理及参数

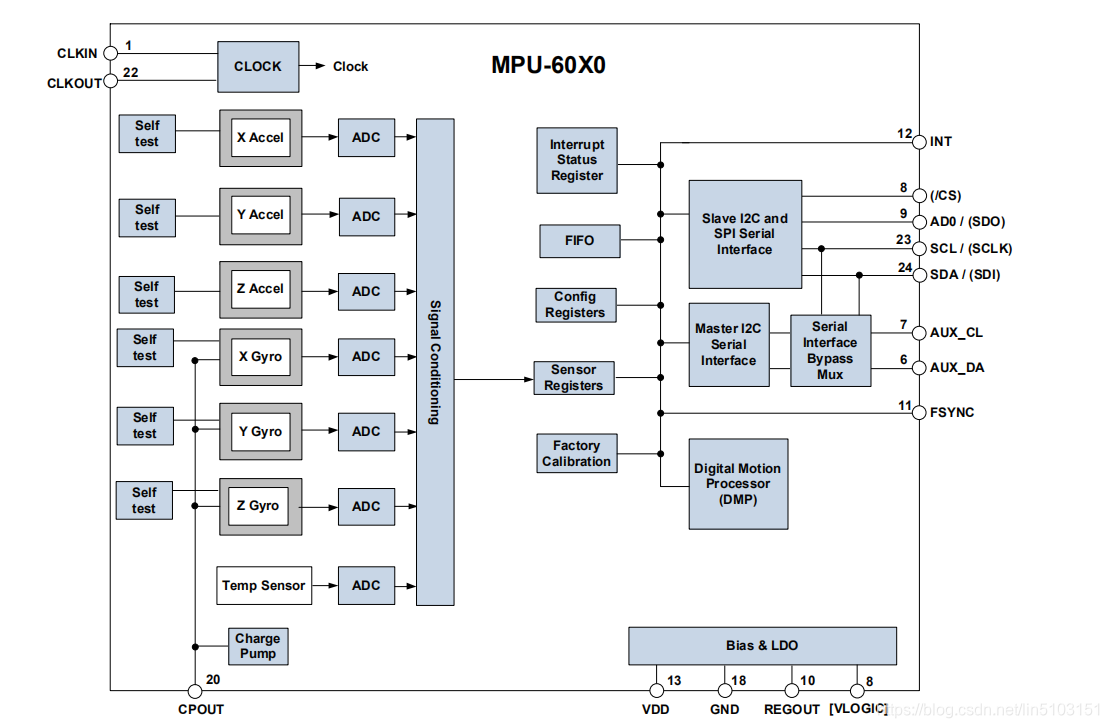

1.芯片内部框图

MPU内部自带有7路16bit的ADC转换电路，其中3路为陀螺仪、3路为加速度计、1路为内部温度传感器。ADC转换后的数据通过DMP处理后，存储在FIFO里。单片机通过对芯片内部寄存器进行读写操作，完成对MPU的控制。
在这里插入图片描述

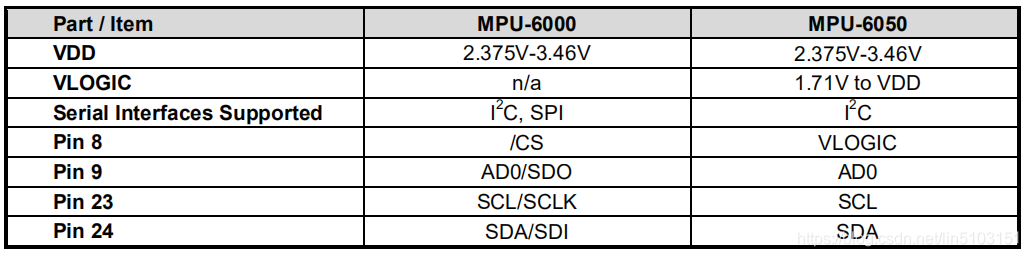

2.芯片引脚说明

MPU6050的接线比较简单，使用3.3V的工作电源，通过IIC接口（MPU6000还可用SPI接口）与MCU通信。
在这里插入图片描述

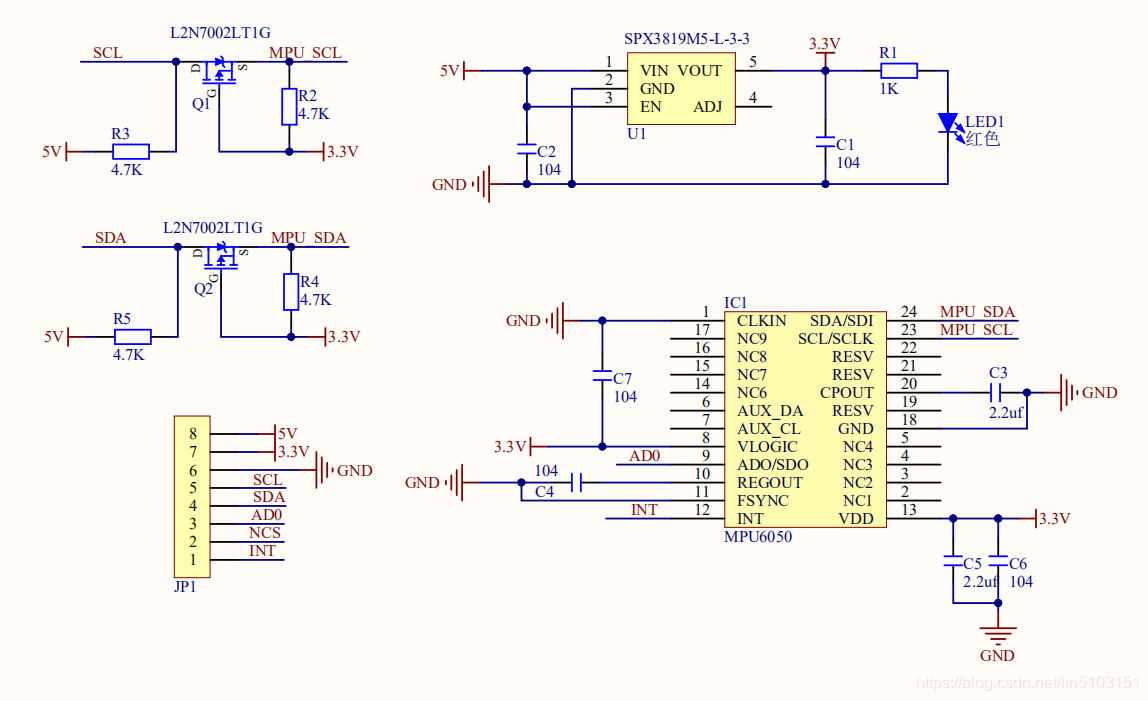

3.模块电路图

模块原理图如下，其中使用了SPX3810M稳压芯片，将5V电源转换为3.3V电压给MPU6050芯片供电，P-MOS管Q1、Q2作为电平转换电路，将芯片的IIC电平转化为5.0V电平，可兼容51单片机和STM32单片机的控制电平（注：STM32引脚需要配置为开漏状态，且需要所用引脚能兼容5.0V电压，引脚标志为FT）。采用3.3V的单片机控制，如果不想要或者无法兼容5V电压，可将电平转换电路去掉，将IIC接口直接接单片机IIC引脚。
在这里插入图片描述

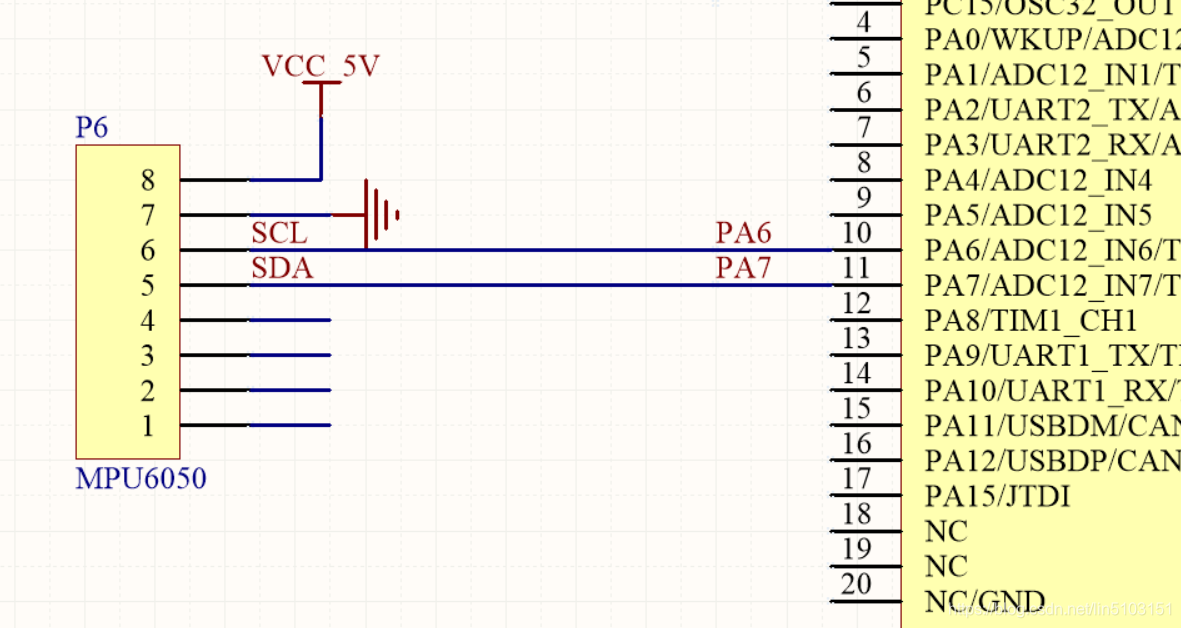

4.单片机与模块接线图

单片机IIC接口采用模拟IIC通信。
在这里插入图片描述

三．MPU6050编程及控制

因为MPU6050内部带有DMP处理单元，加上官方提供了比较完整的运动处理驱动库，大大降低了我们的编程和对数据的处理难度。我们可以将各个运动的参数计算，如旋转矩阵、四元数(quaternion)、欧拉角格式(Euler Angle forma)的融合演算数据，通过调用运动处理驱动库函数，直接读取出数据来。
如果想要使用官方提供的运动处理驱动库，需要在工程里面增加文件“inv_mpu_dmp_motion_driver.h”、“inv_mpu_dmp_motion_driver.c”、“inv_mpu.h”、“inv_mpu.c”、“dmpKey.h”、“dmpmap.h"六个文件。

以下程序是基于正点原子ATK-MPU6050模块的开发例程为例。

在完成标准的IIC驱动程序后，先实现读寄存器和写寄存器操作；

（1）读寄存器操作

//IIC读一个字节
//reg:寄存器地址
//返回值:读到的数据
u8 MPU_Read_Byte(u8 reg)
{
	u8 res;
    MPU_IIC_Start();
	MPU_IIC_Send_Byte((MPU_ADDR<<1)|0);//发送器件地址+写命令
	MPU_IIC_Wait_Ack();		//等待应答
    MPU_IIC_Send_Byte(reg);	//写寄存器地址
    MPU_IIC_Wait_Ack();		//等待应答
    MPU_IIC_Start();
	MPU_IIC_Send_Byte((MPU_ADDR<<1)|1);//发送器件地址+读命令
    MPU_IIC_Wait_Ack();		//等待应答
	res=MPU_IIC_Read_Byte(0);//读取数据,发送nACK
    MPU_IIC_Stop();			//产生一个停止条件
	return res;
}

（2）写寄存器操作

//IIC写一个字节
//reg:寄存器地址
//data:数据
//返回值:0,正常
//    其他,错误代码
u8 MPU_Write_Byte(u8 reg,u8 data)
{
    MPU_IIC_Start();
	MPU_IIC_Send_Byte((MPU_ADDR<<1)|0);//发送器件地址+写命令
	if(MPU_IIC_Wait_Ack())	//等待应答
	{
		MPU_IIC_Stop();
		return 1;
	}
    MPU_IIC_Send_Byte(reg);	//写寄存器地址
    MPU_IIC_Wait_Ack();		//等待应答
	MPU_IIC_Send_Byte(data);//发送数据
	if(MPU_IIC_Wait_Ack())	//等待ACK
	{
		MPU_IIC_Stop();
		return 1;
	}
    MPU_IIC_Stop();
	return 0;
}

实现这个两个函数后，就可实现对MPU6050的各种操作了；但是无法调用官方自带的运动处理驱动库。
首先我们在Keil工程里面增入文件“inv_mpu_dmp_motion_driver.h”、“inv_mpu_dmp_motion_driver.c”、“inv_mpu.h”、“inv_mpu.c”、“dmpKey.h”、“dmpmap.h"。
然后将在两个实现驱动库里两个基本操作函数，然后映射到驱动库的inv_mpu.h文件里面后，便可直接调用运动处理库的API了。

（3）首先实现IIC连续读取数据函数

/IIC连续读
//addr:器件地址
//reg:要读取的寄存器地址
//len:要读取的长度
//buf:读取到的数据存储区
//返回值:0,正常
//    其他,错误代码
u8 MPU_Read_Len(u8 addr,u8 reg,u8 len,u8 *buf)
{
 	MPU_IIC_Start();
	MPU_IIC_Send_Byte((addr<<1)|0);//发送器件地址+写命令
	if(MPU_IIC_Wait_Ack())	//等待应答
	{
		MPU_IIC_Stop();
		return 1;
	}
    MPU_IIC_Send_Byte(reg);	//写寄存器地址
    MPU_IIC_Wait_Ack();		//等待应答
    MPU_IIC_Start();
	MPU_IIC_Send_Byte((addr<<1)|1);//发送器件地址+读命令
    MPU_IIC_Wait_Ack();		//等待应答
	while(len)
	{
		if(len==1)*buf=MPU_IIC_Read_Byte(0);//读数据,发送nACK
		else *buf=MPU_IIC_Read_Byte(1);		//读数据,发送ACK
		len--;
		buf++;
	}
    MPU_IIC_Stop();	//产生一个停止条件
	return 0;
}

（4）实现IIC连续写数据函数

//IIC连续写
//addr:器件地址
//reg:寄存器地址
//len:写入长度
//buf:数据区
//返回值:0,正常
//    其他,错误代码
u8 MPU_Write_Len(u8 addr,u8 reg,u8 len,u8 *buf)
{
	u8 i;
    MPU_IIC_Start();
	MPU_IIC_Send_Byte((addr<<1)|0);//发送器件地址+写命令
	if(MPU_IIC_Wait_Ack())	//等待应答
	{
		MPU_IIC_Stop();
		return 1;
	}
    MPU_IIC_Send_Byte(reg);	//写寄存器地址
    MPU_IIC_Wait_Ack();		//等待应答
	for(i=0;i<len;i++)
	{
		MPU_IIC_Send_Byte(buf[i]);	//发送数据
		if(MPU_IIC_Wait_Ack())		//等待ACK
		{
			MPU_IIC_Stop();
			return 1;
		}
	}
    MPU_IIC_Stop();
	return 0;
}

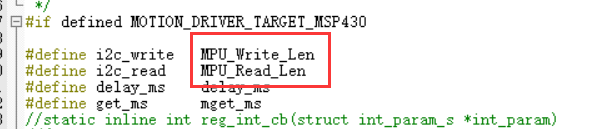

完成这两个函数后，将这两个函数映射到ipv_mpu.h里面，如图。
在这里插入图片描述

设置完成后，便可使用官方的运动处理驱动库。其他功能性函数就不一一列出；

(5)最后实现MPU6050的初始化。

//初始化MPU6050
//返回值:0,成功
//    其他,错误代码
u8 MPU_Init(void)
{
	u8 res;
	MPU_IIC_Init();//初始化IIC总线
	MPU_Write_Byte(MPU_PWR_MGMT1_REG,0X80);	//复位MPU6050
    delay_ms(100);
	MPU_Write_Byte(MPU_PWR_MGMT1_REG,0X00);	//唤醒MPU6050
	MPU_Set_Gyro_Fsr(3);					//陀螺仪传感器,±2000dps
	MPU_Set_Accel_Fsr(0);					//加速度传感器,±2g
	MPU_Set_Rate(50);						//设置采样率50Hz
	MPU_Write_Byte(MPU_INT_EN_REG,0X00);	//关闭所有中断
	MPU_Write_Byte(MPU_USER_CTRL_REG,0X00);	//I2C主模式关闭
	MPU_Write_Byte(MPU_FIFO_EN_REG,0X00);	//关闭FIFO
	MPU_Write_Byte(MPU_INTBP_CFG_REG,0X80);	//INT引脚低电平有效
	res=MPU_Read_Byte(MPU_DEVICE_ID_REG);
	if(res==MPU_ADDR)//器件ID正确
	{
		MPU_Write_Byte(MPU_PWR_MGMT1_REG,0X01);	//设置CLKSEL,PLL X轴为参考
		MPU_Write_Byte(MPU_PWR_MGMT2_REG,0X00);	//加速度与陀螺仪都工作
		MPU_Set_Rate(50);						//设置采样率为50Hz
 	}else return 1;
	return 0;
}

四．MPU6050的控制及数据采集

在单片机进行初始化时，先需要调用MPU_Init函数初始化后，还要调用mpu_dmp_init函数对模块进行初始化。代码如下

int main(void)
 {
	float pitch,roll,yaw; 		//欧拉角
	short aacx,aacy,aacz;		//加速度传感器原始数据
	short gyrox,gyroy,gyroz;	//陀螺仪原始数据
	short temp;					//温度
	MPU_Init();					//初始化MPU6050

	while(mpu_dmp_init())
 	{
	}
 	while(1)
	{

		if(mpu_dmp_get_data(&pitch,&roll,&yaw)==0)
		{
			temp=MPU_Get_Temperature();	//得到温度值
			MPU_Get_Accelerometer(&aacx,&aacy,&aacz);	//得到加速度传感器数据
			MPU_Get_Gyroscope(&gyrox,&gyroy,&gyroz);	//得到陀螺仪数据
		}
	}
}

需要实现更多的功能，可查询官方的运动处理驱动库API文件（分享的资料里面有该文件）
