基于51单片机的太阳追光系统设计

本实例是基于51单片机的太阳追光系统，主要硬件由51单片机最小系统，四路光敏感应电路，ADC0832转换电路、LED指示灯电路、X轴与Y轴步进电机构成。

设计功能

1.四路光敏感应电路：四路光敏电阻分别感应上、下、左、右四个方向的光强度，并通过AD转换芯片将光强数据传递给单片机。
2.5路按键：分别为手自动切换按键、上、下、左、右按键；按键切换为自动模式，系统便根据四个方向的光强对太阳进行追光；手动模式便可通过按键对四个方向进行任意转动。
3.X、Y轴步进电机：两路步进电机通过ULN2803进行驱动；X轴电机控制系统水平方向转动；Y轴电机控制系统上下方向转动 。
4.LED指示灯：分别为自动、手动状态灯；在相应的控制模式下亮起。5.按键功能：

（1）从左到右：按键1为设置键，按键2为加一键、按键3为减一键、按键4为手动自动切换键，按键5远近光灯切换键，按键6为手动关灯键。
（2）单独一个按键为复位按键。

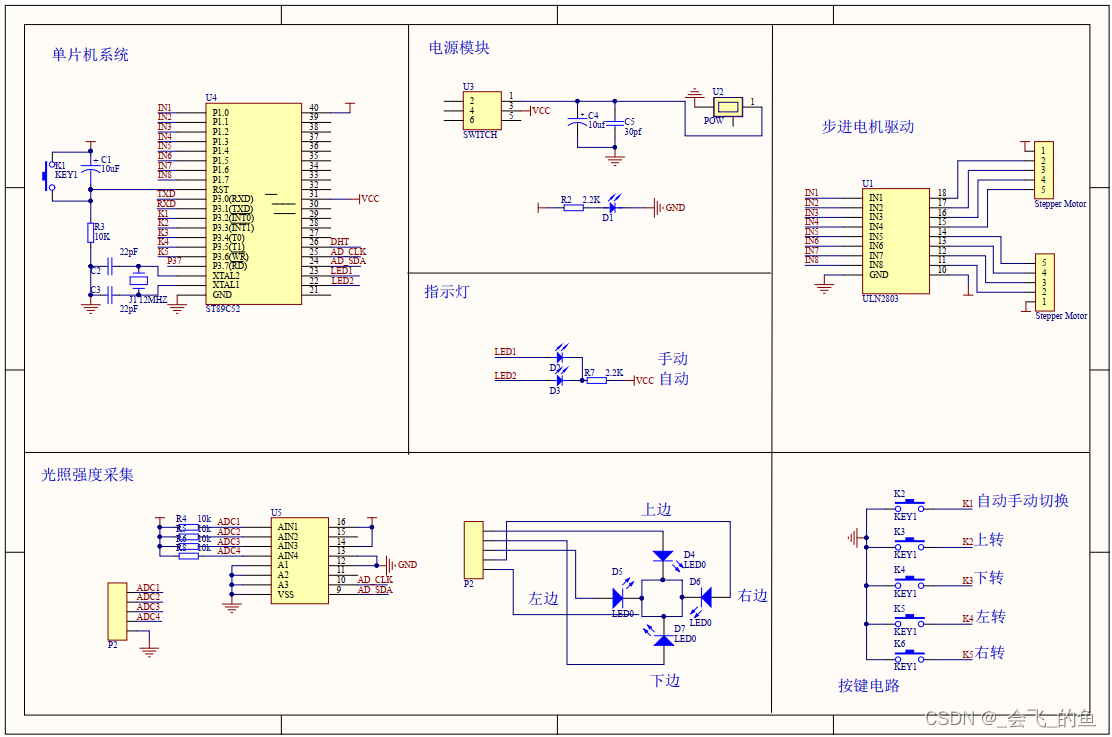

原理图

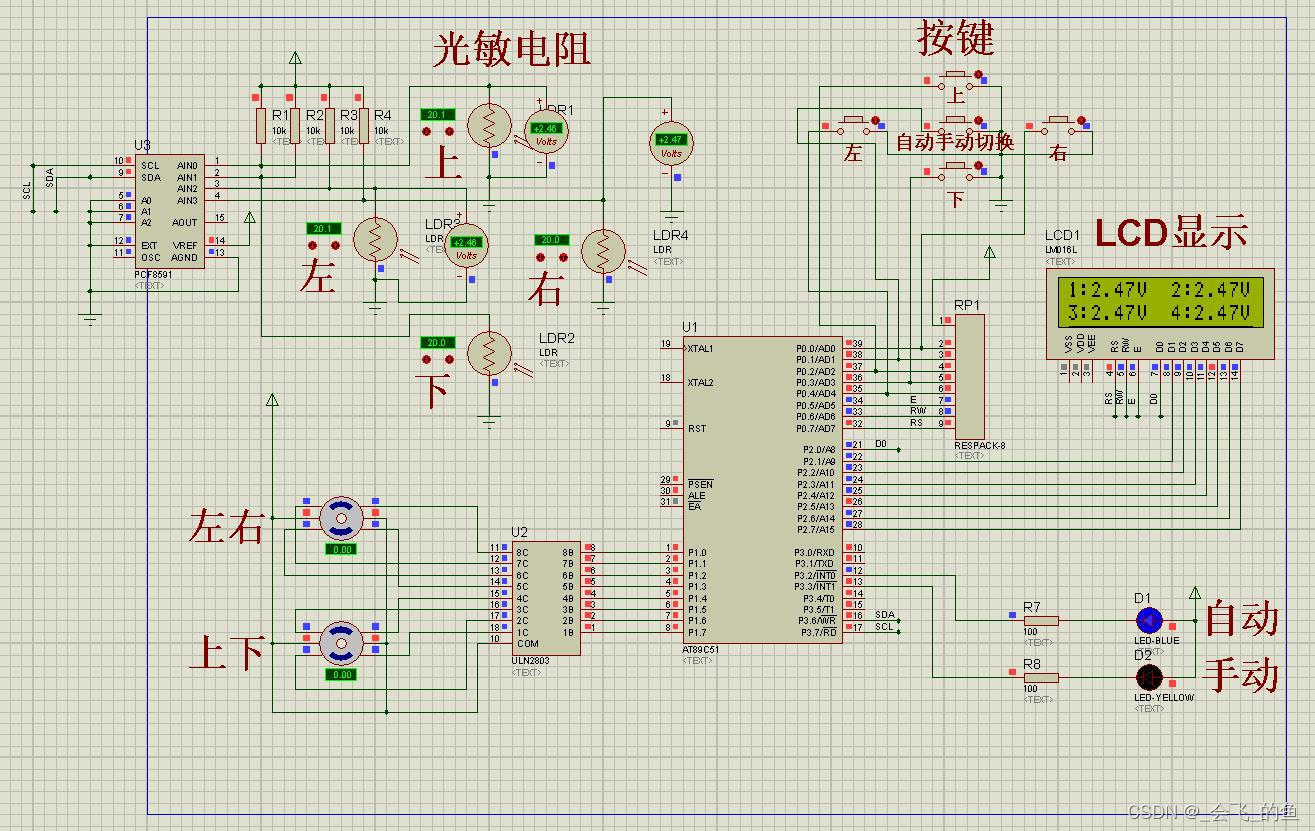

Protues仿真：

void main()	   //函数功能：主函数
{

	uchar AD_Up,AD_Down,AD_Left,AD_Right;
	uchar i,j,k;
	uchar Table[4];
	Delay_ms(500);
	UART_Init();


	lcd_init(); //lcd相应的初始化
	lcd_show("Welcome to","light tracking!");
	Delay_ms(500);

	while(1)
	{

	    if(!ENTER)
		{
			Delay_ms(20);
			while(!ENTER);
			k++;
		}

		if(k%2 == 0)
		{
		Delay_ms(20); //延时去抖动
		if(k%2 == 0)
		{
		LED1 = 1;
    	LED2 = 0;
		AD_Up = 0;	//上
		AD_Down = 0;//下
		AD_Left = 0;//左
		AD_Right = 0;//右

		lcd_show("Currently in ","manual mode");

		//判断手动模式下，哪个按键被按下，并作出相应的旋转
		if(!UP)//上转
		{
			for(i=0;i<10;i++)
			{
				for(j=0;j<4;j++)
				{
					P1=Motor_Up[j];
		            lcd_show("You pressed ","the up button!");
					Delay_ms(5);
				}
			}

			P1=0x00;
		}
		if(!DOWN)//下转
		{
			for(i=0;i<10;i++)
			{
				for(j=0;j<4;j++)
				{
					P1=Motor_Down[j];
					lcd_show("You pressed ","the down button!");
					Delay_ms(5);
				}
			}
			P1=0x00;
		}
		if(!LEFT)//左转
		{
			for(i=0;i<10;i++)
			{
				for(j=0;j<4;j++)
				{
					P1=Motor_Left[j];
					lcd_show("You pressed ","the left button!");
					Delay_ms(5);
				}
			}
			P1=0x00;
		}

		if(!RIGHT)//右转
		{
			for(i=0;i<10;i++)
			{
				for(j=0;j<4;j++)
				{
					P1=Motor_Right[j];
					lcd_show("You pressed ","the right button!");
					Delay_ms(5);
				}
			}
			P1=0x00;
		}
		}
		}
		if(k%2 == 1)  //处于自动模式下
		{
		Delay_ms(20); //延时去抖动
		if(k%2 == 1)
		{
			LED1 = 0;
			LED2 = 1;
			for(i=0;i<8;i++)
		{
			switch(AD_CHANNEL)
			{
				case 0: PCF8591_ISendByte(PCF8591,0x01);
				AD_Up = PCF8591_IRcvByte(PCF8591);  //ADC0 模数转换1
				break;
				case 1: PCF8591_ISendByte(PCF8591,0x02);
				AD_Down = PCF8591_IRcvByte(PCF8591);  //ADC1  模数转换2
				break;

				case 2: PCF8591_ISendByte(PCF8591,0x03);
				AD_Left = PCF8591_IRcvByte(PCF8591);  //ADC2 模数转换3
				break;

				case 3: PCF8591_ISendByte(PCF8591,0x00);
				AD_Right = PCF8591_IRcvByte(PCF8591);  //ADC3  模数转换4
				break;
			}
			if(++AD_CHANNEL>3)
			{
					AD_CHANNEL=0;
					Table[0] = AD_Up;
					Table[1] = AD_Down;
					Table[2] = AD_Left;
					Table[3] = AD_Right;
			 }
			// Send_Hex(Table,4);
		}

		lcd_xy(0,0);
		lcd_display("1:",AD_Up);
		lcd_display("2:",AD_Down);

		lcd_xy(0,1);
		lcd_display("3:",AD_Left);
		lcd_display("4:",AD_Right);
		}
		if(((AD_Up<AD_Down)&&(AD_Down-AD_Up>10)))//上转
		{
			for(i=0;i<10;i++)
			{
				for(j=0;j<4;j++)
				{
					P1=Motor_Up[j];
					Delay_ms(5);
				}
			}
			P1=0x00;
			UP_COUNT++;
		}
		if(((AD_Up>AD_Down)&&(AD_Up-AD_Down>10)))//下转
		{
			for(i=0;i<10;i++)
			{
				for(j=0;j<4;j++)
				{
					P1=Motor_Down[j];
					Delay_ms(5);
				}
			}
			P1=0x00;
			DOWN_COUNT++;
		}
		if(((AD_Left<AD_Right)&&(AD_Right-AD_Left>10)))//左转
		{
			for(i=0;i<10;i++)
			{
				for(j=0;j<4;j++)
				{
					P1=Motor_Left[j];
					Delay_ms(5);
				}
			}
			P1=0x00;
			LEFT_COUNT++;
		}
		if(((AD_Left>AD_Right)&&(AD_Left-AD_Right>10)))//右转
		{
			for(i=0;i<10;i++)
			{
				for(j=0;j<4;j++)
				{
					P1=Motor_Right[j];
					Delay_ms(5);
				}
			}
			P1=0x00;
			RIGHT_COUNT++;
		}
		if(!UP)    //UP按键充当自动模式下的复位按键
		{
		 Delay_ms(20); //延时去抖动
		 if(!UP)
		 {
		   while(DOWN_COUNT--)
		   {
		     for(i=0;i<10;i++)
			{
				for(j=0;j<4;j++)
				{
					P1=Motor_Up[j];
		            lcd_show("Reseting "," ");
					Delay_ms(5);
				}
			}
		   }

		   while(UP_COUNT--)
		   {
		     for(i=0;i<10;i++)
			{
				for(j=0;j<4;j++)
				{
					P1=Motor_Down[j];
		            lcd_show("Reseting "," ");
					Delay_ms(5);
				}
			}

		   }

		    while(LEFT_COUNT--)
		   {
		     for(i=0;i<10;i++)
			{
				for(j=0;j<4;j++)
				{
					P1=Motor_Right[j];
		            lcd_show("Reseting "," ");
					Delay_ms(5);
				}
			}

		   }

		    while(RIGHT_COUNT--)
		   {
		     for(i=0;i<10;i++)
			{
				for(j=0;j<4;j++)
				{
					P1=Motor_Left[j];
		           lcd_show("Reseting "," ");
					Delay_ms(5);
				}
			}

		   }
		   LEFT_COUNT = 0;
		   RIGHT_COUNT = 0;
		   UP_COUNT = 0;
		   DOWN_COUNT = 0;
		 }
		}
		}
		Delay_ms(100);

	}
}
