一文弄明白KeyedProcessFunction函数

引言

KeyedProcessFunction是Flink用于处理KeyedStream的数据集合，它比ProcessFunction拥有更多特性，例如状态处理和定时器功能等。接下来就一起来了解下这个函数吧

正文

了解一个函数怎么用最权威的地方就是 官方文档 以及注解，KeyedProcessFunction的注解如下

/**
 * A keyed function that processes elements of a stream.
 *
 * <p>For every element in the input stream {@link #processElement(Object, Context, Collector)} is
 * invoked. This can produce zero or more elements as output. Implementations can also query the
 * time and set timers through the provided {@link Context}. For firing timers {@link #onTimer(long,
 * OnTimerContext, Collector)} will be invoked. This can again produce zero or more elements as
 * output and register further timers.
 *
 * <p><b>NOTE:</b> Access to keyed state and timers (which are also scoped to a key) is only
 * available if the {@code KeyedProcessFunction} is applied on a {@code KeyedStream}.
 *
 * <p><b>NOTE:</b> A {@code KeyedProcessFunction} is always a {@link
 * org.apache.flink.api.common.functions.RichFunction}. Therefore, access to the {@link
 * org.apache.flink.api.common.functions.RuntimeContext} is always available and setup and teardown
 * methods can be implemented. See {@link
 * org.apache.flink.api.common.functions.RichFunction#open(org.apache.flink.configuration.Configuration)}
 * and {@link org.apache.flink.api.common.functions.RichFunction#close()}.
 */

上面简单来说就是以下四点

1. Flink中输入流中的每一条数据都会触发KeyedProcessFunction类的processElement方法调用
2. 通过这个方法的Context参数可以设置定时器，在开启定时器后会程序会定时调用onTimer方法
3. 由于KeyedProcessFunction实现了RichFunction接口，因此是可以通过RuntimeContext上下文对象管理状态state的开启和释放
4. 需要注意的是，只有在KeyedStream里才能够访问state和定时器，通俗点来说就是这个函数要用在keyBy这个函数的后面

processElement方法解析

1. Flink会调用processElement方法处理输入流中的每一条数据
2. KeyedProcessFunction.Context参数可以用来读取以及更新内部状态state
3. 这个KeyedProcessFunction跟其他function一样通过参数中的Collector对象以回写的方式返回数据

onTimer方法解析：在启用TimerService服务时会定时触发此方法，一般会在processElement方法中开启TimerService服务

以上就是这个函数的基本知识，接下来就通过实战来熟悉下它的使用

实战简介

本次实战的目标是学习KeyedProcessFunction，内容如下：

1. 监听本机7777端口读取字符串
2. 将每个字符串用空格分隔，转成Tuple2实例，f0是分隔后的单词，f1等于1
3. 将Tuple2实例集合通过f0字段分区，得到KeyedStream
4. KeyedSteam通过自定义KeyedProcessFunction处理
5. 自定义KeyedProcessFunction的作用，是记录每个单词最新一次出现的时间，然后建一个十秒的定时器进行触发

使用代码例子

首先定义pojo类

public class CountWithTimestampNew {

    private String key;

    private long count;

    private long lastQuestTimestamp;

    public long getAndIncrementCount() {
        return ++count;
    }

    public String getKey() {
        return key;
    }

    public void setKey(String key) {
        this.key = key;
    }

    public long getCount() {
        return count;
    }

    public void setCount(long count) {
        this.count = count;
    }

    public long getLastQuestTimestamp() {
        return lastQuestTimestamp;
    }

    public void setLastQuestTimestamp(long lastQuestTimestamp) {
        this.lastQuestTimestamp = lastQuestTimestamp;
    }
}

接着实现KeyedProcessFunction类

public class CountWithTimeoutKeyProcessFunctionNew extends KeyedProcessFunction<Tuple, Tuple2<String, Integer>, Tuple2<String, Long>> {

    private ValueState<CountWithTimestampNew> state;

    @Override
    public void open(Configuration parameters) throws Exception {
        state = getRuntimeContext().getState(new ValueStateDescriptor<CountWithTimestampNew>("sherlock-state", CountWithTimestampNew.class));
    }

    // 实现数据处理逻辑的地方
    @Override
    public void processElement(Tuple2<String, Integer> value, Context ctx, Collector<Tuple2<String, Long>> out) throws Exception {
        Tuple currentKey = ctx.getCurrentKey();

        CountWithTimestampNew countWithTimestampNew = state.value();
        if (countWithTimestampNew == null) {
            countWithTimestampNew = new CountWithTimestampNew();
            countWithTimestampNew.setKey(value.f0);
        }

        countWithTimestampNew.getAndIncrementCount();

        //更新这个单词最后一次出现的时间
        countWithTimestampNew.setLastQuestTimestamp(ctx.timestamp());

        //单词之间不会互相覆盖吗？推测state对象是跟key绑定，针对每一个不同的key KeyedProcessFunction会创建其对应的state对象
        state.update(countWithTimestampNew);

        //给当前单词创建定时器，十秒后触发
        long timer = countWithTimestampNew.getLastQuestTimestamp()+10000;

        //尝试注释掉看看是否还会触发onTimer方法
        ctx.timerService().registerProcessingTimeTimer(timer);

        //打印所有信息，用于确保数据准确性
        System.out.println(String.format(" 触发processElement方法，当前的key是 %s, 这个单词累加次数是 %d, 上次请求的时间是：%s, timer的时间是: %s",
                    currentKey.getField(0),
                    countWithTimestampNew.getCount(),
                    time(countWithTimestampNew.getLastQuestTimestamp()),
                    time(timer)
                ));
    }

    @Override
    public void onTimer(long timestamp, OnTimerContext ctx, Collector<Tuple2<String, Long>> out) throws Exception {

        Tuple currentKey = ctx.getCurrentKey();

        CountWithTimestampNew countWithTimestampNew = state.value();

        //标记当前元素是否已经连续10s未出现
        boolean isTimeout = false;

        if (timestamp >= countWithTimestampNew.getLastQuestTimestamp()+10000 ) {
            //out.collect(new Tuple2<>(countWithTimestampNew.getKey(), countWithTimestampNew.getCount()));
            isTimeout = true;
        }

        //打印所有信息，用于确保数据准确性
        System.out.println(String.format(" 触发onTimer方法，当前的key是 %s, 这个单词累加次数是 %d, 上次请求的时间是：%s, timer的时间是: %s, 当前单词是否已超过10秒没有再请求: %s",
                currentKey.getField(0),
                countWithTimestampNew.getCount(),
                time(countWithTimestampNew.getLastQuestTimestamp()),
                time(timestamp),
                String.valueOf(isTimeout)
        ));
    }

    public static String time(long timeStamp) {
        return new SimpleDateFormat("yyyy-MM-dd hh:mm:ss").format(new Date(timeStamp));
    }
}

最后是启动类

public class KeyedProcessFunctionDemo2 {
    public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();

        // 并行度1
        env.setParallelism(1);

        // 处理时间
        env.setStreamTimeCharacteristic(TimeCharacteristic.ProcessingTime);

        // 监听本地9999端口，读取字符串
        DataStream<String> socketDataStream = env.socketTextStream("localhost", 7777);

        // 所有输入的单词，如果超过10秒没有再次出现，都可以通过CountWithTimeoutFunction得到
        DataStream<Tuple2<String, Long>> timeOutWord = socketDataStream
                // 对收到的字符串用空格做分割，得到多个单词
                .flatMap(new SplitterFlatMapFunction())
                // 设置时间戳分配器，用当前时间作为时间戳
                .assignTimestampsAndWatermarks(new AssignerWithPeriodicWatermarks<Tuple2<String, Integer>>() {

                    @Override
                    public long extractTimestamp(Tuple2<String, Integer> element, long previousElementTimestamp) {
                        // 使用当前系统时间作为时间戳
                        return System.currentTimeMillis();
                    }

                    @Override
                    public Watermark getCurrentWatermark() {
                        // 本例不需要watermark，返回null
                        return null;
                    }
                })
                // 将单词作为key分区
                .keyBy(0)
                // 按单词分区后的数据，交给自定义KeyedProcessFunction处理
                .process(new CountWithTimeoutKeyProcessFunctionNew());

        // 所有输入的单词，如果超过10秒没有再次出现，就在此打印出来
        timeOutWord.print();

        env.execute("ProcessFunction demo : KeyedProcessFunction");
    }
}

演示

在启动服务前，先通过linux指令监听端口 nc -lk 7777

1. 启动Flink服务后，往7777端口里面发送数据

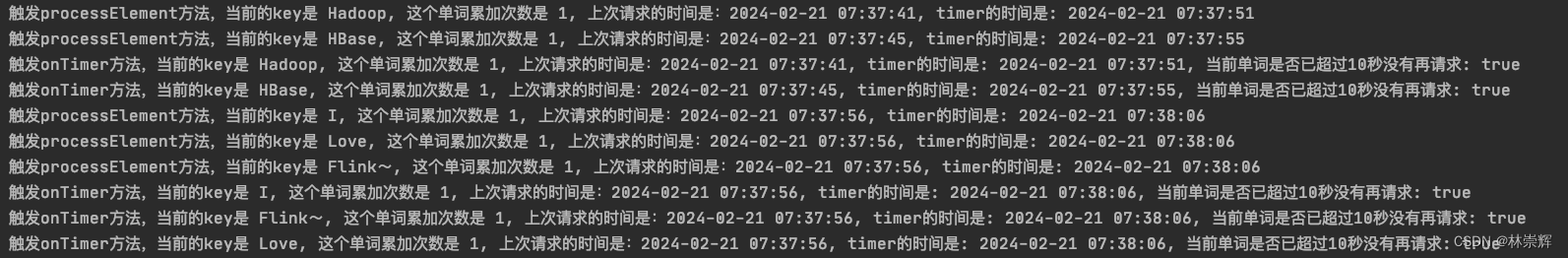

2. 通过IDEA的终端可以看到有日志输出，可以看到在发送消息的时候第一条日志立马打印出来并在10秒后输出第二条日志

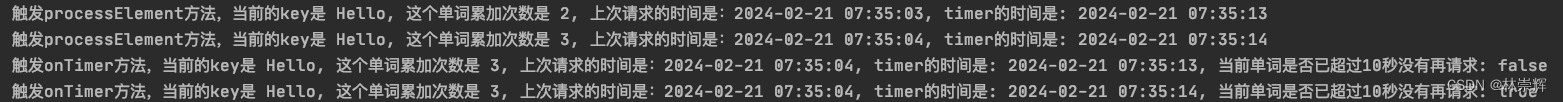

3. 那么咱们尝试连续发送两条Hello呢，可以看到累加器会持续累加，并且会触发两次onTimer方法，也就是每一条消息都会触发一次。由于连续发送两条，因此可以看得到第三行日志的末尾是false，说明收到第一条后的10秒内又有相同的消息进来。第二条是ture说明在收到第二条消息后的10秒内没有消息进来


4. 再输入点其他的试试


5. 通过输出可以看到这些单词的计数器又从0开始，说明每一个Key都对应一个状态


思考题

1. open方法会在哪里进行调用，KeyedProcessFunction整个类的完整调用逻辑是怎么样的
2. registerProcessingTimeTimer和registerEventTimeTimer的差异是什么

参考资料

1. https://blog.csdn.net/boling_cavalry/article/details/106299167
2. https://blog.csdn.net/lujisen/article/details/105510532
3. https://blog.csdn.net/qq_31866793/article/details/102831731
