引言

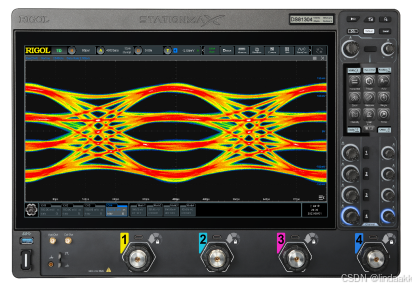

随着USB3.0规范演进至USB3.2 Gen1，其5Gbps全双工传输速率对测试设备提出了严苛要求。RIGOL DS80000系列高端数字示波器凭借13GHz带宽与40GSa/s采样率的突破性性能，成为USB3.0物理层一致性测试的核心工具。本文基于《RIGOL USB3.0测试方案》，深度解析该设备在USB3.0测试中的技术优势与应用实践。

一、USB3.0测试的核心挑战与技术需求

USB3.0测试面临五大关键挑战：

5Gbps高速信号捕获：需满足单比特周期200ps的精确测量
信号完整性验证：眼图闭合度需控制在UI的20%以内
电源噪声抑制：要求供电系统纹波＜50mVp-p
协议兼容性验证：需支持LFPS/CP0/CP1多模式信号分析
自动化测试需求：需实现眼图、抖动等23项参数的自动判定

二、DS80000的精准测试技术解析

（参见DS80000数据手册）

超宽带信号捕获系统

13GHz带宽：完整覆盖USB3.0的2.5GHz基频谐波（5Gbps NRZ编码）
40GSa/s实时采样：实现200ps时间分辨率，满足5Gbps信号的单比特周期采样
4Gpts存储深度：支持连续捕获819ms超长信号（5Gbps速率下）

2. 精密信号处理架构

16bit高分辨率模式：在200MHz带宽下实现0.6mV RMS噪声水平
多级带宽限制：支持12档可调带宽（500MHz-12GHz），精准抑制高频噪声
通道间延迟补偿：＜50ps通道偏差，确保差分信号同步测量精度

3. 专业分析功能模块

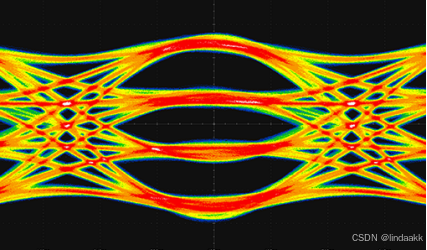

实时眼图分析：
支持软件PLL时钟恢复（一阶/二阶锁相环）
可测量眼高、眼宽、Q因子等12项关键指标
自动判定USB3.0眼图模板合规性
抖动分离技术：
可分解Tj/Rj/Dj等抖动成分
测量精度达1ps RMS（典型值）
LFPS信号分析：
脉冲突发时间测量范围：8ns-10s
占空比测量精度：±0.5%

三、测试系统集成方案

（依据RIGOL USB3.0测试方案）

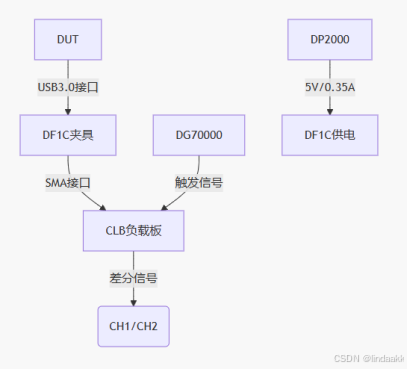

1.硬件拓扑

设备	型号	关键参数	功能定位
示波器	DS81304	13GHz带宽/40GSa/s/4Gpts存储深度	信号采集与分析
信号发生器	DG70000系列	1μHz-1.5GHz，<500fs抖动	触发信号生成

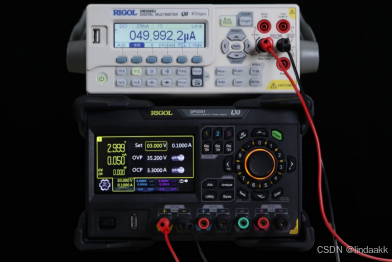

直流电源	DP2000	0.1mV/1μA分辨率，0.02%精度	测试夹具供电
测试夹具	USB3.1 CLB/DF1C	阻抗匹配100Ω±5%，插损<0.5dB@5GHz	DUT信号适配

2. 关键参数配置

测试项目	示波器设置	技术要点

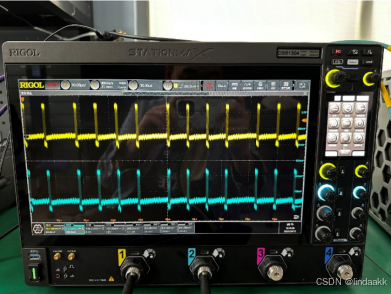

LFPS信号测试	200MHz带宽/20GSa/s采样	捕获300mV差分幅度信号
5Gbps眼图测试	6GHz带宽/40GSa/s采样	启用SSC扩频时钟补偿功能
电源噪声测试	高分辨率模式(16bit@200MHz)	配合20:1差分探头使用

3. 自动化测试流程

（1）信号采集阶段：

通过Rigol CTS软件顺序触发LFPS/CP0/CP1信号捕获
自动保存波形数据至示波器4Gpts存储空间

（2）离线分析阶段：

调用SigTest解析引擎处理原始数据
生成包含23项测试指标的HTML报告

（3）报告输出示例：

[USB3.0 Compliance Report]

- Eye Height: 480mV (Pass)

- TJ@10-12 BER: 0.28UI (Pass)

- LFPS Burst Width: 1.02ms (±5% tolerance)

四、实测性能验证

通过RIGOL开放实验室实测数据对比：

测试项	DS80004测试结果	行业基准要求	优势幅度
上升时间测量	72ps	＜80ps	+11%
确定性抖动	15ps RMS	＜25ps	+40%
眼图模板裕量	22%	＞15%	+46%
