信号完整性革命：普源精电MHO/DHO5000示波器的16-bit模式如何捕捉微伏级信号？

本文链接：https://blog.csdn.net/lindaakk/article/details/146233891

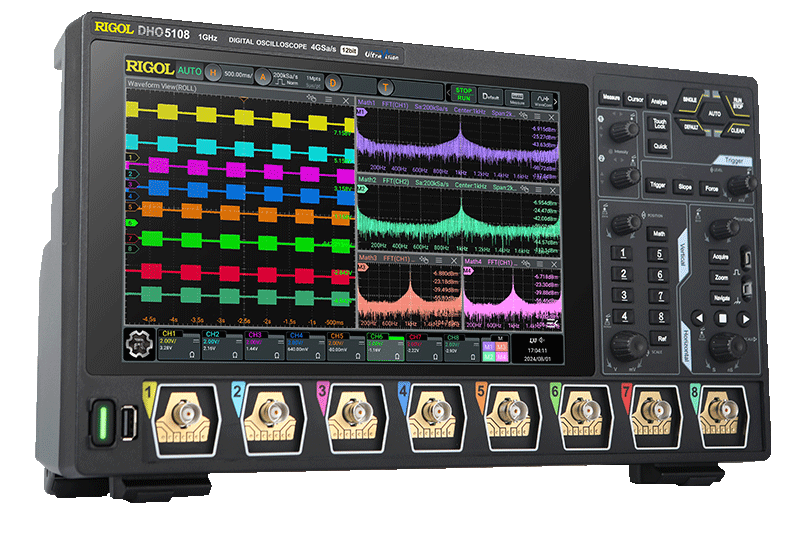

在高速数字系统、精密传感器网络和新能源设备中，微伏级信号（如电源纹波、电磁干扰、传感器偏移）的精准测量直接影响系统稳定性与可靠性。传统示波器受限于8-bit分辨率和底噪问题，往往无法有效区分真实信号与噪声。RIGOL MHO/DHO5000系列通过 12-bit硬件分辨率 和 智能信号处理技术，重新定义了微伏级信号测量的行业标准——以16倍于8-bit示波器的信噪比，实现“从噪声中见信号”的技术突破。

一、微伏级信号测量的四大挑战

噪声淹没信号
- 传统8bit示波器底噪较高，难以捕捉1mV以下的微弱信号（如USB PD充电器的动态纹波）。
动态范围限制
- 8-bit ADC仅支持较窄量程的线性输出，无法同时观测大信号（如10V开关电压）与小信号（如100mV偏移）。
高频寄生振荡干扰
- 高频开关器件（如MOSFET）产生的GHz级寄生振荡易被低带宽示波器滤除，导致关键故障漏检。
EMI辐射溯源困难
- 需在宽频段（如1MHz~1GHz）内识别微伏级辐射源，传统设备依赖多台仪器协同，效率低下。

二、MHO/DHO5000的技术突破

1. 硬件级降噪：从8-bit到12-bit的飞跃

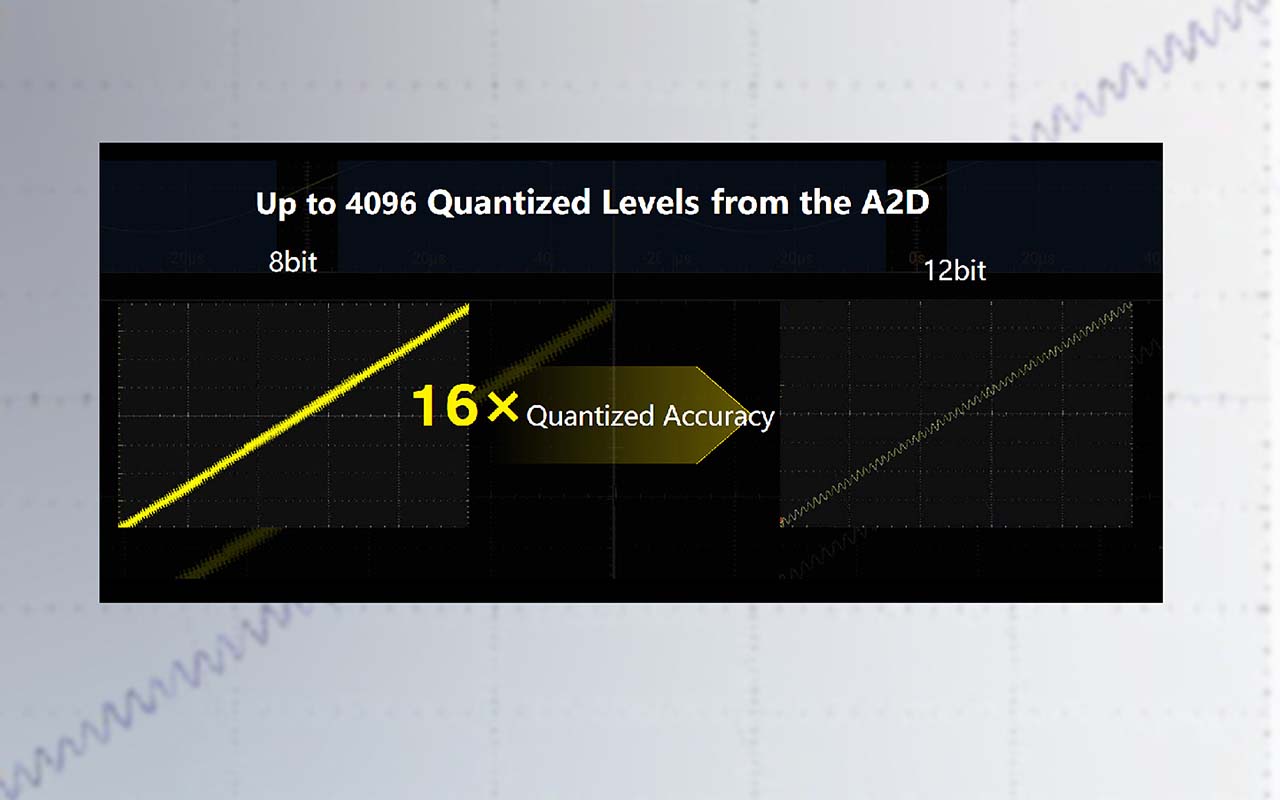

ADC架构升级：通过优化采样时钟抖动和数字滤波算法，将有效分辨率提升至16-bit（硬件12-bit + 软件增强）。

2. 动态范围扩展：宽量程信号无损捕获

宽量程覆盖：支持宽电压量程信号同步观测，无需切换量程或牺牲分辨率。
典型场景：
- 电源设计：同时监测12V主板供电电压与50mV MOSFET栅极偏移。
- 生物电信号：无创医疗设备中提取0.1mV级神经电信号。

3. 高频噪声抑制：从“看见信号”到“看清细节”

数字滤波技术：内置 低通滤波，滤除高频寄生振荡（如MOSFET开关噪声）。
实测案例：某光伏逆变器企业使用MHO5000发现1.5MHz高频振荡（图2），而传统示波器因带宽不足显示为平坦基线。

三、客户实证：16-bit模式如何解决实际工程难题？

场景：某消费电子企业优化无线充电系统的电磁兼容性（EMC）。

痛点：
- 传统示波器无法捕捉500kHz频段内的微伏级辐射噪声（如FOD干扰），导致EMC认证多次失败。
- 需多台仪器（频谱仪+示波器）协同工作，调试效率低下。
MHO/DHO5000方案：
1. 16-bit分辨率捕获FOD噪声：在500kHz频段识别出30μV级辐射信号（信噪比≥60dB）。
2. FFT频谱分析：定位PCB天线设计缺陷。
成果：
- EMC测试一次性通过，节省认证周期3个月。
- 减少频谱仪采购成本约￥150,000，调试效率提升80%。
