数据可视化是数据分析的关键部分之一，它可以帮助我们更好地理解和阐释数据。在本篇博客中，我将介绍如何使用Python可视化库pyecharts绘制一个堆叠条形图，并讲解如何通过分享代码和数据来教会他人绘制可视化图表。

数据概览：

首先，让我们来看看我们要可视化的数据。在这里，我们将使用全国药店中药饮片供应商的占比情况。我们有五个年份的数据，包括跨国企业占比和本土企业占比。

全国药店中药饮片供应商占比情况

年份（年）	跨国企业占比（%）	本土企业占比（%）
2019	20.3	79.7
2020	22.0	78.0
2021	23.5	76.5
2022	22.5	77.5
2023	22.3	77.7

可视化实现：

接下来，我们需要使用Python编写代码来绘制双轴柱状图。在这里，我们将使用pyecharts库。

from pyecharts import options as opts  # 导入pyecharts的配置模块opts
from pyecharts.charts import Bar  # 导入pyecharts的柱状图模块Bar

导入pyecharts的配置模块opts，用于设置图表的参数。
导入pyecharts的柱状图模块Bar，用于创建柱状图对象。

# 定义横轴数据
x_data = ["2019", "2020", "2021", "2022", "2023"]
# 定义第一组纵轴数据（跨国企业占比）
y_data1 = [20.3, 22.0, 23.5, 22.5, 22.3]
# 定义第二组纵轴数据（本土企业占比）
y_data2 = [79.7, 78.0, 76.5, 77.5, 77.7]

定义横轴数据x_data，包含了五个年份。
定义第一组纵轴数据y_data1，表示跨国企业的占比。
定义第二组纵轴数据y_data2，表示本土企业的占比。

c = (
    Bar()  # 使用Bar类创建柱状图对象
    .add_xaxis(x_data)  # 添加横轴数据
    .add_yaxis("跨国企业占比", y_data1, stack="stack1")  # 添加第一组纵轴数据，并指定堆叠方式为"stack1"
    .add_yaxis("本土企业占比", y_data2, stack="stack1")  # 添加第二组纵轴数据，并指定堆叠方式为"stack1"
    .set_series_opts(label_opts=opts.LabelOpts(is_show=False))  # 设置数据标签不显示
    .set_global_opts(
        title_opts=opts.TitleOpts(title="跨国企业与本土企业占比"),  # 设置图表标题
        xaxis_opts=opts.AxisOpts(name="年份"),  # 设置横轴名称
        yaxis_opts=opts.AxisOpts(name="占比(%)"),  # 设置纵轴名称
        legend_opts=opts.LegendOpts(pos_left="right"),  # 设置图例位置在右侧
    )
    .render("03.html")  # 将图表渲染为HTML文件，保存为"03.html"
)

创建柱状图实例c，使用Bar()创建一个空的柱状图对象。
使用.add_xaxis(x_data)方法添加横轴数据。
使用.add_yaxis("跨国企业占比", y_data1, stack="stack1")方法添加第一组纵轴数据，并指定堆叠方式为"stack1"。
使用.add_yaxis("本土企业占比", y_data2, stack="stack1")方法添加第二组纵轴数据，并指定堆叠方式为"stack1"。
使用.set_series_opts(label_opts=opts.LabelOpts(is_show=False))方法设置数据标签不显示。
使用.set_global_opts(...)方法设置图表的全局参数，包括标题、轴名称和图例位置等。
使用.render("03.html")方法将图表渲染为HTML文件，保存为"03.html"。

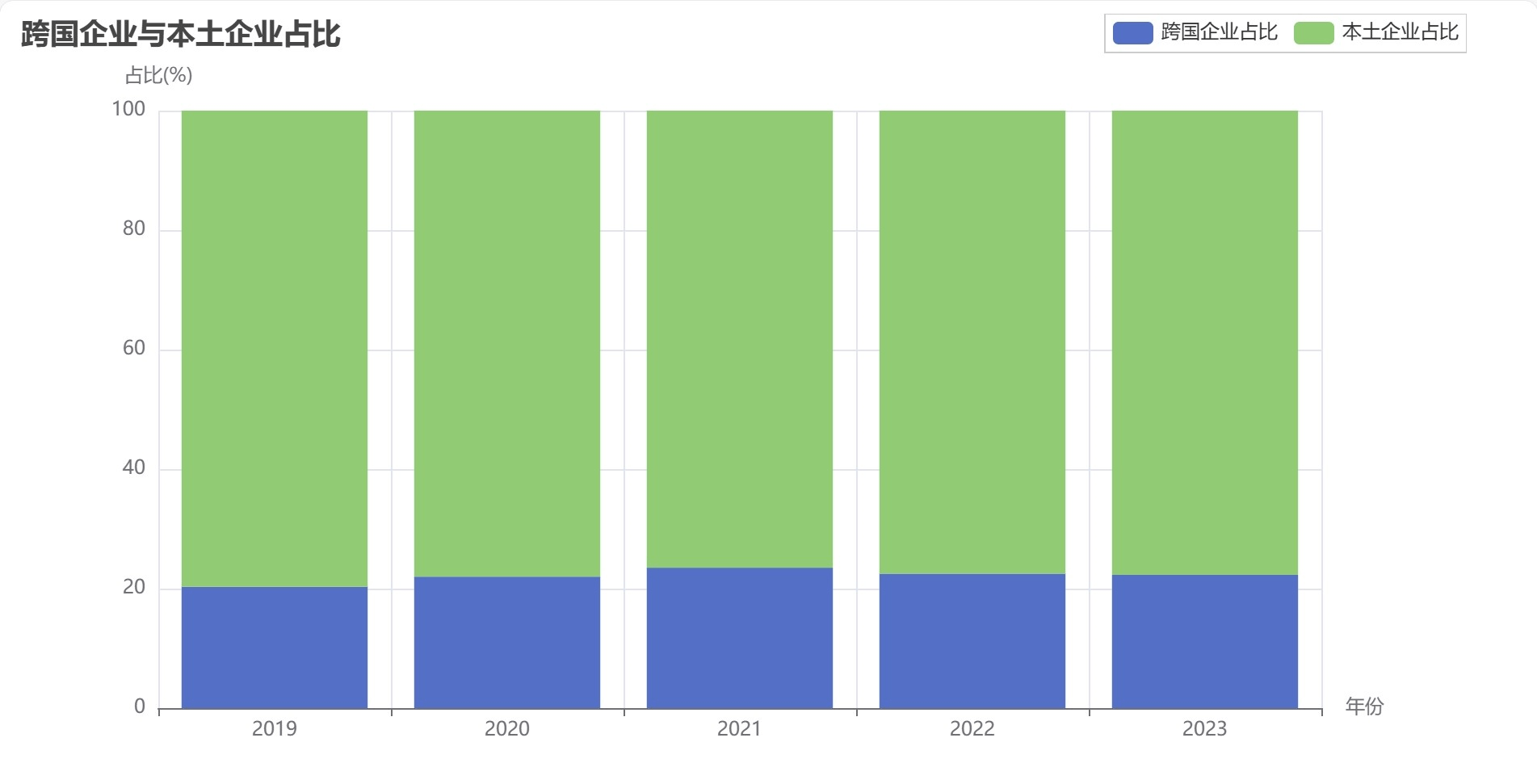

该代码运行后会生成一个堆叠条形图，用于展示跨国企业和本土企业在不同年份的占比情况。图表的标题是“跨国企业与本土企业占比”，x 轴代表年份，y 轴代表占比。图例位置位于右侧。

以下是完整的代码实现：

from pyecharts import options as opts  # 导入 pyecharts 库的 options 模块
from pyecharts.charts import Bar  # 导入 pyecharts 库的 Bar 类

x_data = ["2019", "2020", "2021", "2022", "2023"]  # 定义年份数据
y_data1 = [20.3, 22.0, 23.5, 22.5, 22.3]  # 定义跨国企业占比数据
y_data2 = [79.7, 78.0, 76.5, 77.5, 77.7]  # 定义本土企业占比数据

c = (
    Bar()  # 创建一个 Bar 类实例
    .add_xaxis(x_data)  # 添加 x 轴数据
    .add_yaxis("跨国企业占比", y_data1, stack="stack1")  # 添加跨国企业占比数据
    .add_yaxis("本土企业占比", y_data2, stack="stack1")  # 添加本土企业占比数据
    .set_series_opts(label_opts=opts.LabelOpts(is_show=False))  # 设置系列选项，隐藏标签
    .set_global_opts(
        title_opts=opts.TitleOpts(title="跨国企业与本土企业占比"),  # 设置标题为“跨国企业与本土企业占比”
        xaxis_opts=opts.AxisOpts(name="年份"),  # 设置 x 轴名称
        yaxis_opts=opts.AxisOpts(name="占比(%)"),  # 设置 y 轴名称
        legend_opts=opts.LegendOpts(pos_left="right"),  # 设置图例位置为右侧
    )
    .render("03.html")  # 将图表渲染成 html 文件，保存为“03.html”
)
