电磁兼容(EMC):HDMI接口电路的ESD保护设计

本文详细介绍了HDMI接口的ESD保护设计,包括原理图中的ESD器件选择和PCB布局策略,强调了在高数据传输速率下对静电放电的防护措施,以及不同TVS管空间布局对信号质量和完整性的影响。
摘要由CSDN通过智能技术生成

目录

1. HDMI接口简介

2. HDMI接口ESD保护设计

2.1 原理图设计

2.2 PCB布局设计


1. HDMI接口简介

高清多媒体接口(High Definition Multimedia Interface,HDMI)是一种全数字化视频声音发送接口,可以发送未压缩的音频及视频信号。HDMI可用于机顶盒、DVD播放机、个人计算机、电视、游戏主机、综合扩大机、数字音响与电视机等设备。HDMI可以同时发送音频和视频信号,由于音频和视频信号采用同一条线材,大大简化系统线路的安装难度。

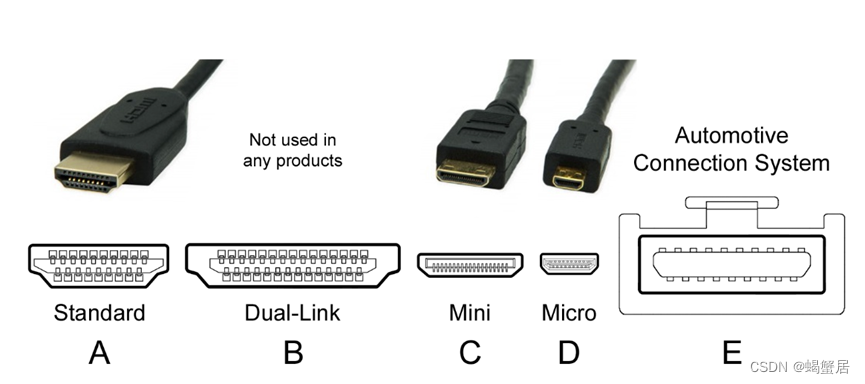

随着现在数字信号的高速发展,HDMI接口最高数据传输速度为18Gbps(2.0版)。如下图是HDMI接口的外观和接口定义示意图。

现在需要进行间视频传输的设备基本上都有HDMI接口,比如电脑、电视、工控主机、显示器等等。HDMI支持热插拔,使得它作为人体直接接触的接口,极易产生静电放电现象并威胁电路板,因此对HDMI接口设计必须有ESD保护设计。HDMI接口在电脑上的图示如下:

2. HDMI接口ESD保护设计

2.1 原理图设计

HDMI接口的ESD保护设计,最简单的方法便是在各线路上增加一个ESD。典型的ESD型号如下UDD32C03L01。

查看该ESD数据手册,其对其中的一些关键指标参数,应用于HDMI电路进行详细说明。

反向工作电压(ESD器件开始反向工作的电压):HDMI接口的工作电压系统大部分为3.3V。也即在3.3V时,ESD开始工作有轻微的漏电流。手册里有标注,3.3V时的反向漏电流为5uA。若收发两接口每根信号线都增加1个该型号的ESD器件,那么总的漏电流便是5*16=80uA。对于市电供电的产品,该漏电流可不用考虑,但若是电池供电产品,这么大的漏电流就必须在设计时考虑进来。

反向击穿电压(ESD发生开始发生雪崩击穿的电压,击穿电流随着电压的升高而指数增加):最小的反向击穿电压为4V,此时的击穿电流1mA。该电压并不是ESD的保护电压值,所以HDMI处理芯片的绝对耐压值一定要高于些电压。

拑位电压(ESD通过大击穿电流时的电压,也即是保护电压值),数据手册里有两个拑位电压值,7V@1A和15V@5A。也就是在ESD最终能拑位的最大电压值分别是15V,从击穿电压1A~15A间变化时,拑位电压是从7V~15V间变化。对于静电电压不高的场景,芯片的绝对耐压值选择大于10V即可,但对于静电电压高的应用场景,芯片的绝对耐压值最好能选择大于25V。这样即使ESD拑位至最高的15V仍然能在芯片的可承受范围之内。

峰值脉冲电流(最大的峰值脉冲电流,也即当ESD上超过19A时,该ESD会有一定概率的损坏。这也是增加ESD器件的一个风险点之一,当ESD被击穿后,会发生短路失效,导致ESD持续发热,甚至可能因发热而最终发生起火的风险。不过,当ESD都能被外界能量击穿,若不加ESD芯片那么处理芯片肯定也会被相应的ESD能量击穿。

结电容:非导通状态下ESD的结电容为0.8pF,该结电容是选择应用在HDMI电路上的重要指标之一。但该结电容是在1MHz的信号下所测量得到,若信号频率更高,那么该结电容将越高。因此若设计的HDMI信号频率大于1MHz,该数据手册上的参数值仅供参考,实际需要实测HDMI的信号眼图才能确定是否对信号质量产生影响

综上所述,在HDMI的防静电设计中,最简单的方案便是采用ESD保护器件,但ESD保护器件的选型一定要结合HDMI电路的具体性能指标来选择。

2.2 PCB布局设计

ESD器件的布局尽量靠近接口位置,满足先保护后波滤原则。而在ESD器件接入HDMI差分信号线路时的布局如何才能最好的满足其信号质量的传输。现在有研究表明,将TVS管空间布局分为三类,即:垂直型排布(旋转角0°)、水平型排布(旋转角90°)、错开型排布(错开距离44 mil)如下图示。

TVS 高频模型下。以2K视频传输的标准频率点2.78 GHz为参考,垂直型、水平型、错开型排布回波损耗分别为-23.2 dB、-15.3 dB、-15.6 dB,垂直型排布相较于另外两种排布,回波损耗降低了248.1%。而3种排布下的插入损耗值分别为垂直型-2.1 dB、水平型-3.7 dB和错开型-3.5 dB。垂直型相比于水平型和错开型在标准频率点下传输性能更好,相比于后两者插入损耗分别降低了20.6% 和18.5%。最后近端串扰值分别为垂直型-71.2 dB、水平型-46.4 dB和错开型-45.9 dB,三者的串扰值相较于传输值占比不到0.5%,对于信号完整性影响忽略不计。为了研究空间布局在其他常见频段的S 参数情况,

以4K 视频分辨率进行计算分析,分辨率频率为3 840×2 160×24×60÷3=3.7 GHz,垂直型、水平型、错开型排布回波损耗分别为-17.3 dB、-9.8 dB、-11.9 dB,垂直型排布相较于另外两种排布回波损耗分别降低了238%186%。而3种排布的插入损耗值分别为垂直型-4.3 dB、水平型-6.4 dB和错开型-5.1 dB,垂直型的插入损耗相较于后两者分别降低了27%、10%。最后垂直型的串扰值仅占比传输值的4%,而其他两种布局不足1%。相较于回波损耗对信号完整性的影响,串扰值对信号完整性的影响可忽略不计。

综上所述,ESD的布局以垂直于HDMI的差分线对信号质量的影响最小。
