第四章网络层

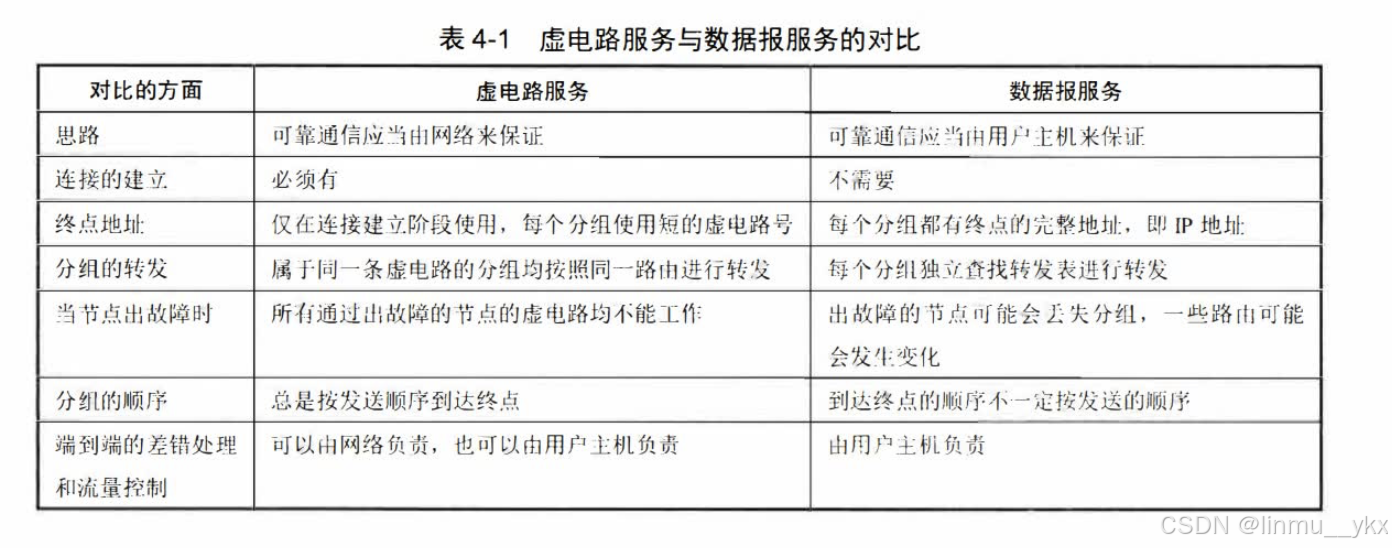

1.网络层提供的两种服务

1）面向连接的通信方式：虚电路服务

虚电路服务的表示只是一个逻辑上的连接，和之前物理层的电路交换所建立的实际连接

不同。

2）无连接的通信方式：数据报服务

2.国际协议IP

（1）国际协议IP

IP协议是TCP/IP协议中两个最主要的协议之一，并有四个协议配套使用：

1）ARP：地址解析协议

2）RARP：逆地址解析协议

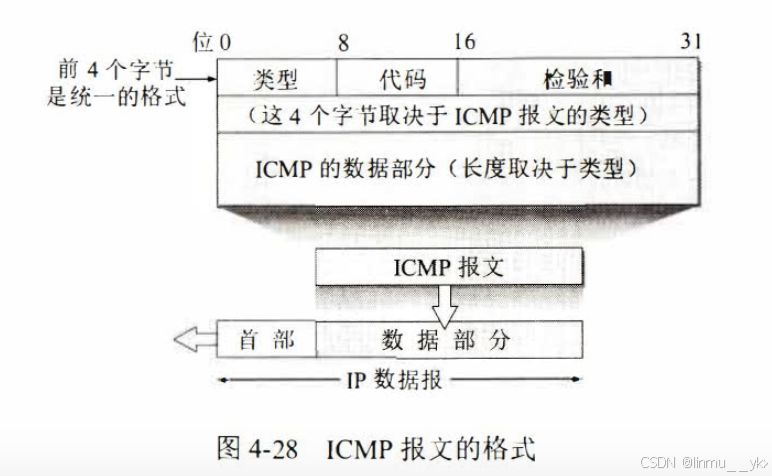

3）ICMP：网际控制报文协议

4）IGMP：网际组管理协议

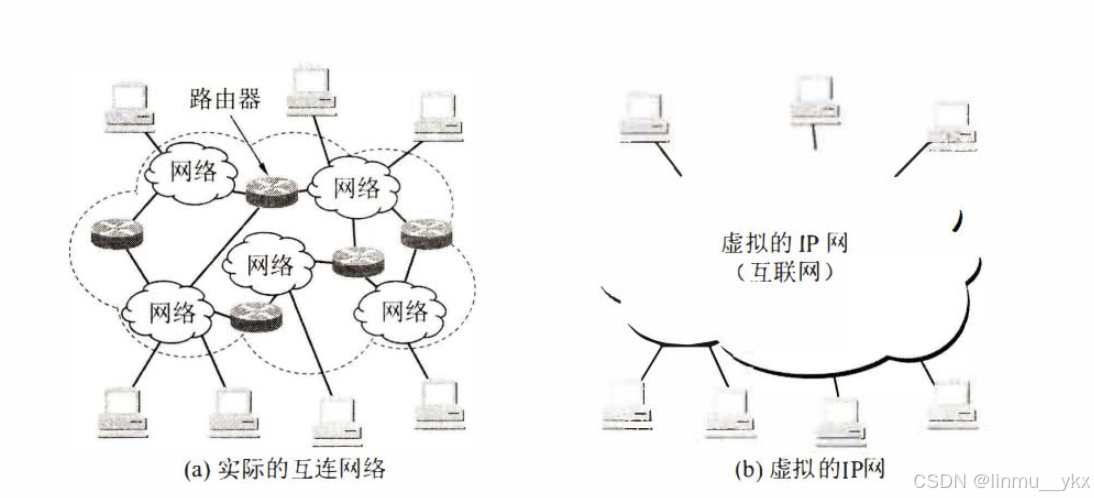

（2）虚拟互联网络

中间设备：

1）物理层：转发器

2）数据链路层：网桥

3）网络层中继系统：路由器

4）网络层以上：网关

转发器和网桥并不算称为网络互联，它们只是把网络扩大了，仍然只是一个网络

使用IP协议的虚拟互联网络可以简称IP网

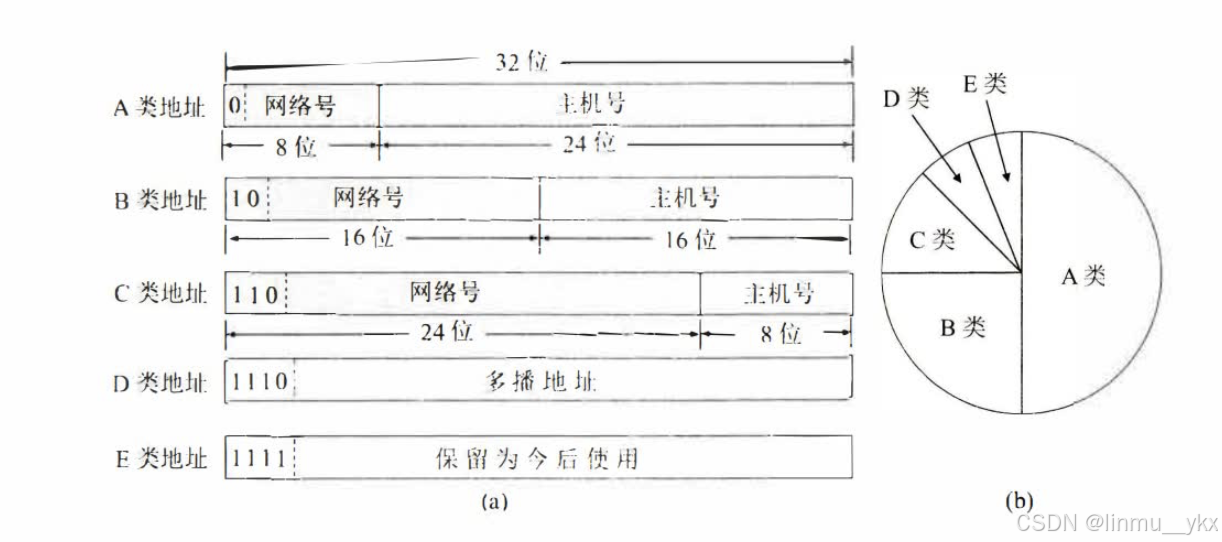

（3）分类的IP地址

IP地址是每个主机唯一的32位的标识符，每一类都有两个固定长度的字段组成，一

个字段是网络号net-id，标志主机所连接的网络，另一个是主机号host-id，标志主机

（32位 = 4字节）

点分十进制法：

IP地址32位，每个字节（8位）之间插入一个空格，并转化为十进制数：

10000000 00001011 00000011 00011111 = 128.11.3.31

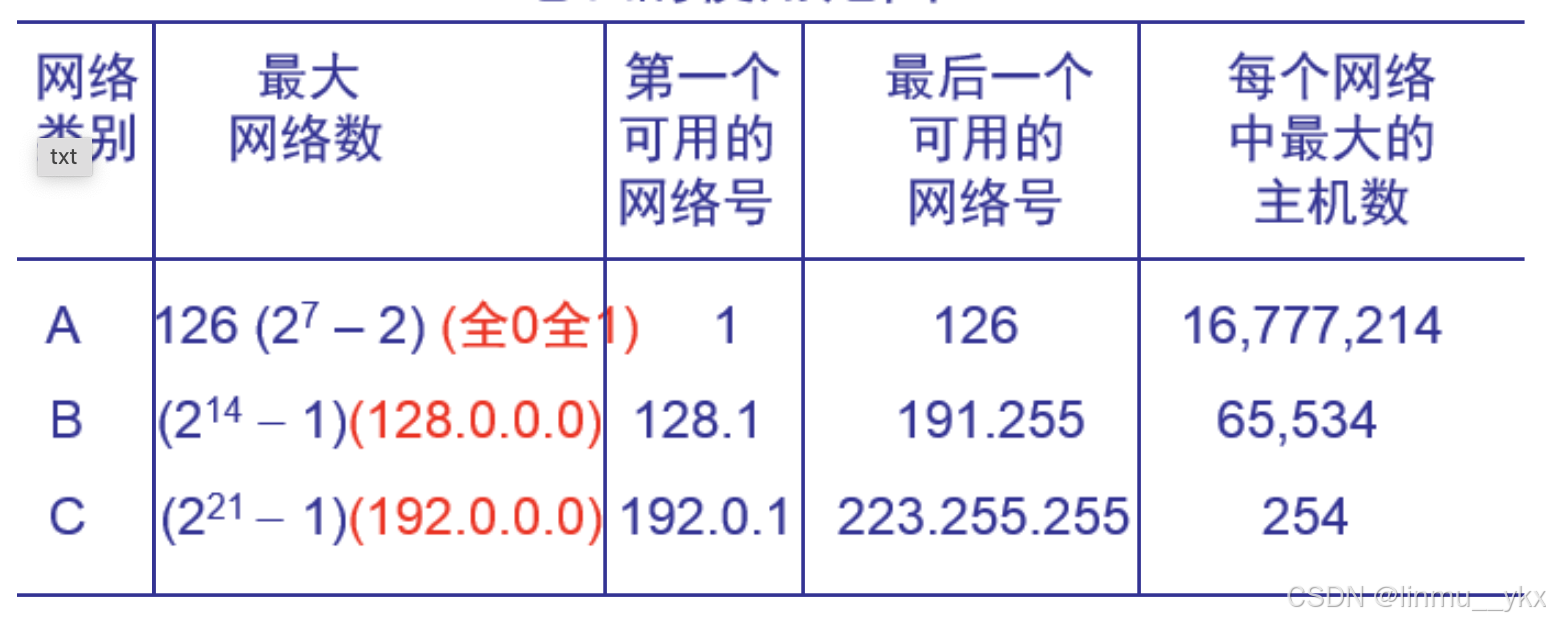

常见的IP地址：

（4）IP地址的特点

1）IP地址是一种分等级的地址结构

2）IP地址是标志一个主机和一条链路的接口，当一个主机同时连接到两个网络上时，

必须有两个IP地址，且net-id必须不同。

3）用转发器或者网桥连接起来的多个局域网仍为一个网络，故这些局域网net-id相同

4）所有分配到net-id的网络，无论是范围很大还是很小，都是平等的。

5）路由器总是具有两个或者两个以上的IP地址，每个接口对应一个

（5）ARP和RARP

1）ARP：IP地址转化成物理地址

不管网络层使用什么协议，实际网络的链路上传送数据帧时，都要用到MAC地址

·每个主机里面都设有一个ARP高速缓存，里面有所在的局域网上的各种主机和路

由器的IP地址到硬件地址的映射表。

·当A想向本局域网上的某个主机B发送IP数据报时，就会现在其ARP高速缓存中查

看有无主机B的IP地址，如果有就查对应的硬件地址，再写进MAC帧，然后通过局

域网把该帧发往对应的硬件地址。

·ARP解决的是同一个局域网上的主机或路由器的IP地址和硬件地址的映射问题。

如果所找的主机和源主机并不在一个局域网的话，那么就需要通过ARP找到一个位

位于当前局域网的路由器，然后让这个路由器把分组转发给下一个网络。

使用ARP 的四种典型情况：

（1）发送方是主机，要把IP 数据报发送到同一个网络上的另一台主机。这时H

发送 ARP 请求分组，找到目的主机的MAC地址。

（2）发送方是主机，要把 IP 数据报发送到另一个网络上的一台主机。这时H，发

送 ARP 请求分组，找到网络上的一个路由器 R」的MAC地址。剩下的工作由

路由器 R」来完成。R」要做的事情是下面的（3）或（4）。

（3）发送方是路由器（如Ri），要把IP 数据报转发到与 R，连接在同一个网络N2

上的主机（如Hg）。这时R」发送 ARP 请求分组（在N2上广播），找到目的

主机的MAC地址。

（4）发送方是路由器（如 Ri），要把IP 数据报转发到网络 N3上的一台主机。

不是连接在同一个网络上的。这时 R」发送 ARP 请求分组（在N2上广播），

找到连接在N2上的1个路由器的MAC地址。剩下的工作由路由器R2来完成。

2）RARP：物理地址转化成IP地址

（6）IP数据报的格式

具体的信息不叙述了

(1)版本占4位，指协议IP的版本。通信双方使用的协议IP的版本必须一致。这里讨论的协议IP版本号为4（即IPv4。)关千IPv6（即版本6的协议IP）

(2)首部长度占 4位，可表示的最大十进制数值是15。请注意，首部长度字段所表示数的单位是32位字长( 1个 32位字长是4字节）。因为 IP首部的固定部分是20字节，因此首部长度字段的最小值是5（即二进制表示的首部长度是0101)。而当首部长度字段为最大值1111时（即十进制的15)，就表明首部长度达到最大值15个32位字长，即 60字节。

(3)区分服务占8位，用来获得更好的服务。这个字段在旧标准中叫作服务类型，但实际上一直没有被使用过。1998年IETF把这个字段改名为区分服务DS(Differentiated Services) 。只有在使用区分服务时，这个字段才起作用（见8 .4.4节）。在一般的情况下都不使用这个字段[RFC2474, RFC 3 168, RFC 3260]。

(4)总长度总长度指首部和数据之和的长度，单位为字节。总长度字段为16位，因此数据报的最大长度为i6-l = 65535字节。然而实际上传送这样长的数据报在现实中是极少遇到的。我们知道，在 IP层下面的每一种数据链路层协议都规定了一个数据帧中的数据字段的最大长度，这称为最大传送单元 MTU(Maximum Transfer Unit)。当一个 IP数据报封装成链路层的帧时，此数据报的总长度（即首部加上数据部分）一定不能超过下面的数据链路层所规定的MTU值。例如，最常用的以太网就规定其MTU值是1500字节。

(5)标识(identification)占 16位。IP软件在存储器中维持一个计数器，每产生一个数据报，计数器就加1,并将此值赋给标识字段。但这个“标识”并不是序号，因为IP是无连接服务，数据报不存在按序接收的问题。当数据报由于长度超过网络的MTU而必须分片时，这个标识字段的值就被复制到所有的数据报片的标识字段中。相同的标识字段的值使分片后的各数据报片最后能正确地重装成为原来的数据报。

(6)标志(flag)占3位，但目前只有两位有意义。

• 标志字段中的最低位记为MF(More Fragment)。M F=l即表示后面”还有分片”的数据报。MF= O表示这已是若干数据报片中的最后一个。

• 标志字段中间的一位记为 DF(Don't Fragment)，意思是“不能分片”。只有当D F= 0时才允许分片。

(7)片偏移占13位。片偏移指出：较长的分组在分片后，某片在原分组中的相对位置。也就是说，相对千用户数据字段的起点，该片从何处开始。片偏移以8个字节为偏移单位。这就是说，除最后一个数据报片外，其他每个分片的长度一定是8字节(64 位）的整数倍。
