JTS介绍

Github项目地址：https://github.com/locationtech/jts

Maven库地址：https://mvnrepository.com/artifact/org.locationtech.jts

JTS Topology Suite是一个用于创建和操作二维矢量几何的Java库。

JTS有对应的.NET版本NetTopologySuite库，因此JTS和NTS的相关功能能够方便地转化和迁移（一方的功能在另一方基本都能找到对应的功能类）。

创建一个几何，并对其进行平移、旋转

以JDK1.8为测试环境，先通过Maven安装JTS库：

        <dependency>
            <groupId>org.locationtech.jts</groupId>
            <artifactId>jts-core</artifactId>
            <version>1.19.0</version>
        </dependency>

平移工具类

该平移是在原坐标x、y基础上，分别增加一个参数dx和dy。

import org.locationtech.jts.geom.CoordinateSequence;
import org.locationtech.jts.geom.CoordinateSequenceFilter;
public class GeoOffset implements CoordinateSequenceFilter {
    @Override
    public void filter(CoordinateSequence coordinateSequence, int i) {
        coordinateSequence.setOrdinate(i, 0, coordinateSequence.getX(i) + dx);
        coordinateSequence.setOrdinate(i, 1, coordinateSequence.getY(i) + dy);
    }

    private double dx;
    private double dy;

    public GeoOffset(double dx, double dy)
    {
        this.dx = dx;
        this.dy = dy;
    }
    @Override
    public boolean isDone() {
        return false;
    }

    @Override
    public boolean isGeometryChanged() {
        return false;
    }
}

平移测试用例

    public void testGeoOffset() throws Exception {

        WKTReader r = new WKTReader();
        Geometry g = r.read("polygon((0 0,0 1,1 1,1.5 0,1 -1, 0 0))");

        GeoOffset geooffset = new GeoOffset(2, -0.5);
        g.apply(geooffset);
        System.out.println(g.toText());//POLYGON ((2 -0.5, 2 0.5, 3 0.5, 3.5 -0.5, 3 -1.5, 2 -0.5))
    }

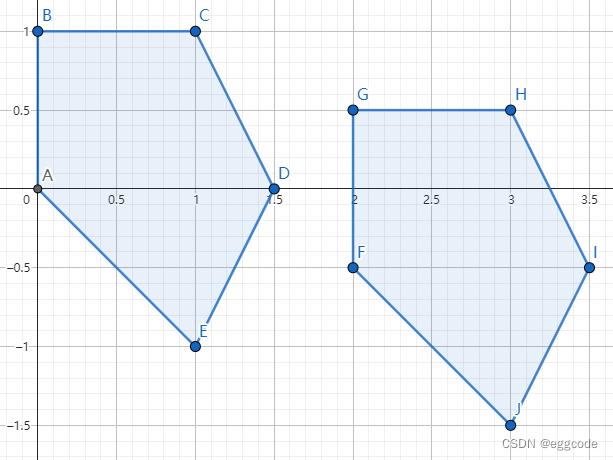

平移前后图形示意图：

在这里插入图片描述

缩放

缩放工具类

该缩放时是在原坐标基础上乘以一个系数scale。

import org.locationtech.jts.geom.CoordinateSequence;
import org.locationtech.jts.geom.CoordinateSequenceFilter;

public class GeoScale implements CoordinateSequenceFilter {
    @Override
    public void filter(CoordinateSequence coordinateSequence, int i) {
        coordinateSequence.setOrdinate(i, 0, coordinateSequence.getX(i) * scale);
        coordinateSequence.setOrdinate(i, 1, coordinateSequence.getY(i) * scale);
    }

    private double scale;

    public GeoScale(double scale)
    {
        this.scale = scale;
    }
    @Override
    public boolean isDone() {
        return false;
    }

    @Override
    public boolean isGeometryChanged() {
        return false;
    }
}

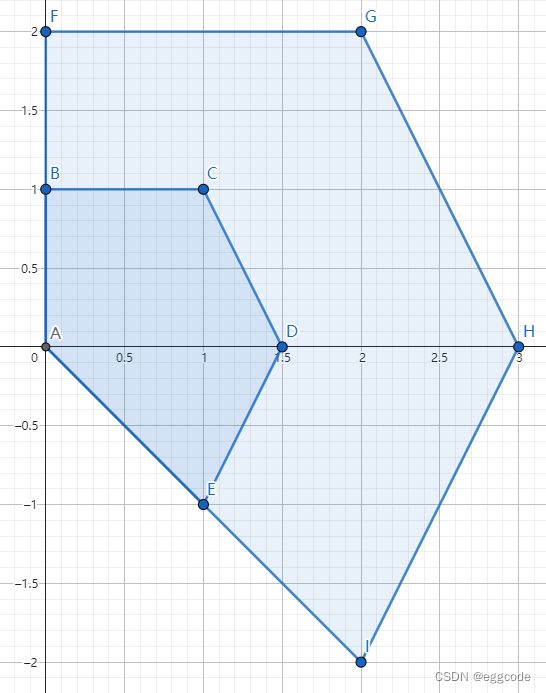

缩放测试用例

    public void testGeoScale() throws Exception {

        WKTReader r = new WKTReader();
        Geometry g = r.read("polygon((0 0,0 1,1 1,1.5 0,1 -1, 0 0))");

        GeoScale geoScale = new GeoScale(2);
        g.apply(geoScale);
        System.out.println(g.toText());//POLYGON ((0 0, 0 2, 2 2, 3 0, 2 -2, 0 0))
    }

在这里插入图片描述

其他变换

可以根据需要，自定义需要的坐标变换，方法是：

先创建一个类并实现CoordinateSequenceFilter 接口，然后自定义filter函数。

例如平移时的filter函数：

    @Override
    public void filter(CoordinateSequence coordinateSequence, int i) {
        coordinateSequence.setOrdinate(i, 0, coordinateSequence.getX(i) + dx);
        coordinateSequence.setOrdinate(i, 1, coordinateSequence.getY(i) + dy);
    }

旋转时的filter函数：

    @Override
    public void filter(CoordinateSequence coordinateSequence, int i) {
        coordinateSequence.setOrdinate(i, 0, coordinateSequence.getX(i) * scale);
        coordinateSequence.setOrdinate(i, 1, coordinateSequence.getY(i) * scale);
    }
