一、概述

ESP32 有 2 个 12 位的 ADC，共计 18 通道，ADC2 比较特殊的一点就是：ADC2 和 wifi 共用，wifi 的优先级更高，所以 ADC2 只有在 WIFI 模块不用的情况下可以使用。
ESP32 的 18 个通道的 ADC 如下：

ADC1：
8通道：GPIO32 - GPIO39
ADC2：
10个通道：GPIO0、GPIO2、GPIO4、GPIO12-GPIO15、GOIO25-GPIO27

ESP32中ADC的局限性

某些 ADC2 引脚用作搭接引脚（GPIO 0、2、15），因此不能随意使用。以下官方开发套件就是这种情况：
ESP32 DevKitC：由于外部自动编程电路，无法使用 GPIO 0。
ESP-WROVER-KIT：GPIO 0, 2, 4 和 15 由于不同用途的外部连接而无法使用

二、官方API组件

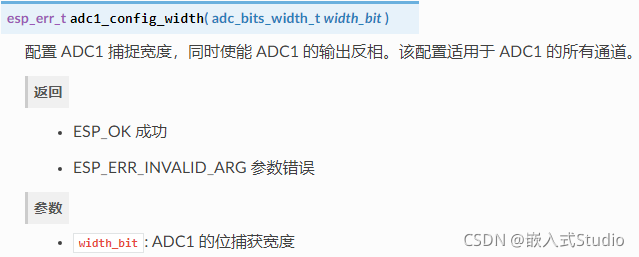

2.1 adc1_config_width

设置 ADC 的分辨率
在这里插入图片描述

2.2 adc1_config_channel_atten

在这里插入图片描述

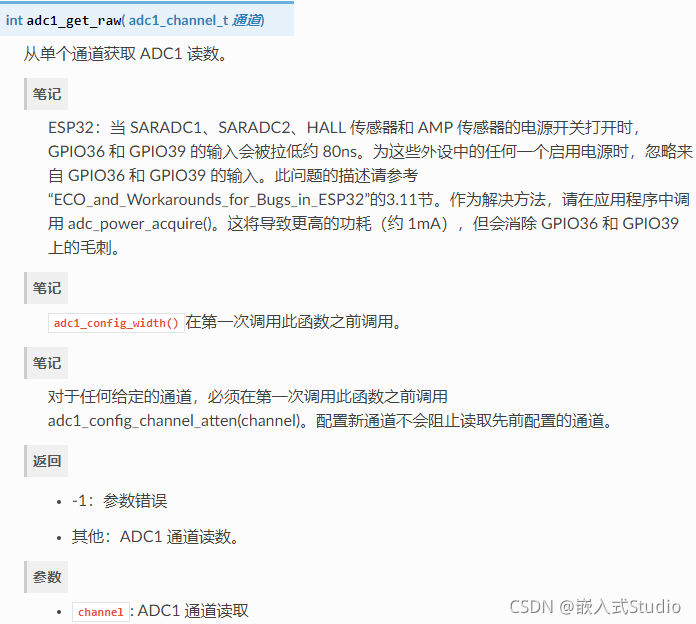

2.3 adc1_get_raw

在这里插入图片描述

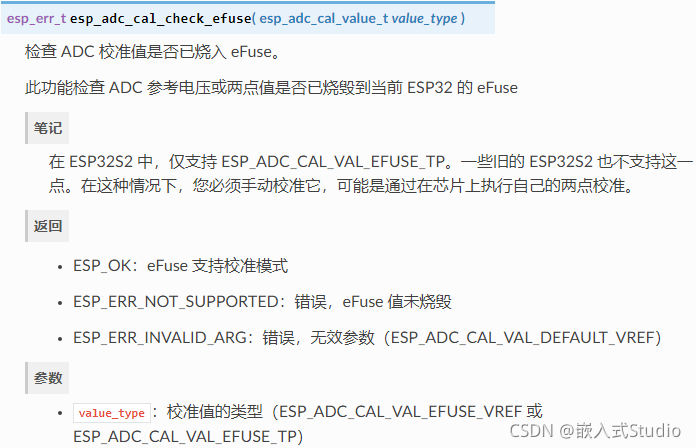

2.4 esp_adc_cal_check_efuse

在这里插入图片描述

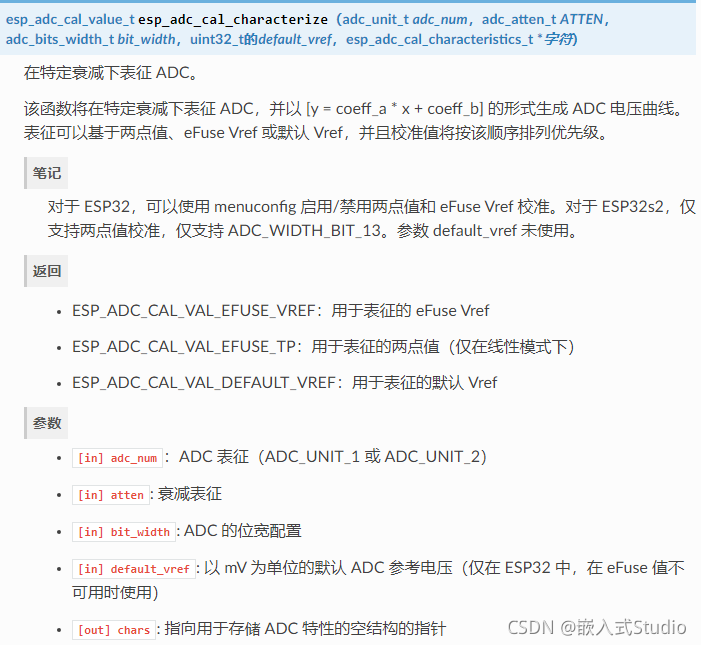

2.5 esp_adc_cal_characterize

在这里插入图片描述

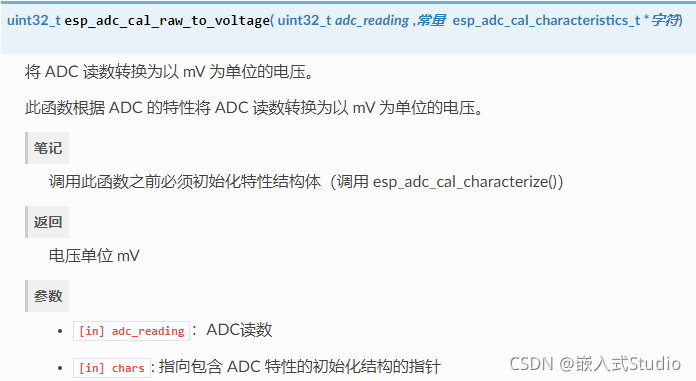

2.6 esp_adc_cal_raw_to_voltage

在这里插入图片描述

三、代码逻辑

设置精度、衰减倍数和通道引脚最后一个函数读取即可

设置精度

esp_err_t adc1_config_width(adc_bits_width_t width_bit);

参数

typedef enum {
    ADC_WIDTH_BIT_9  = 0, /*!< ADC capture width is 9Bit*/
    ADC_WIDTH_BIT_10 = 1, /*!< ADC capture width is 10Bit*/
    ADC_WIDTH_BIT_11 = 2, /*!< ADC capture width is 11Bit*/
    ADC_WIDTH_BIT_12 = 3, /*!< ADC capture width is 12Bit*/
    ADC_WIDTH_MAX,
} adc_bits_width_t;

ADC1衰减倍数（参考电压）和通道

esp_err_t adc1_config_channel_atten
	(adc1_channel_t channel, adc_atten_t atten);

ADC1参数


typedef enum {
ADC1_CHANNEL_0 = 0, /*!< ADC1 channel 0 is GPIO36 */
ADC1_CHANNEL_1,
ADC1_CHANNEL_2,
ADC1_CHANNEL_3,
ADC1_CHANNEL_4,
ADC1_CHANNEL_5,
ADC1_CHANNEL_6,
ADC1_CHANNEL_7,
ADC1_CHANNEL_MAX,
} adc1_channel_t;
typedef enum {
ADC_ATTEN_DB_0
/*!< ADC1 channel 1 is GPIO37 */
/*!< ADC1 channel 2 is GPIO38 */
/*!< ADC1 channel 3 is GPIO39 */
/*!< ADC1 channel 4 is GPIO32 */
/*!< ADC1 channel 5 is GPIO33 */
/*!< ADC1 channel 6 is GPIO34 */
/*!< ADC1 channel 7 is GPIO35 */
= 0,
ADC_ATTEN_DB_2_5 = 1,//表示参考电压为 1.1V
ADC_ATTEN_DB_6 = 2,//表示参考电压为 1.5V
ADC_ATTEN_DB_11 = 3, //表示参考电压为 2.2V
ADC_ATTEN_MAX,//表示参考电压为 3.9V
} adc_atten_t;

一般不用ADC2因为esp32作为wfi模块主要使用wfi功能

读取ADC函数

对于 ADC1，读取函数有两个，他们的参数和返回值是完全一样的，二选一使用即可，定义如下：

int adc1_get_voltage(adc1_channel_t channel);
int adc1_get_raw(adc1_channel_t channel);

四、例程解析

定义通道

#define ADC1_TEST_CHANNEL ADC1_CHANNEL_6

adc初始化

void adc_Init()

{  //12位分辨率
adc1_config_width(ADC_WIDTH_12Bit);  //设置通道6和1.1V参考电压
adc1_config_channel_atten(ADC1_TEST_CHANNEL,ADC_ATTEN_0db);

}

主函数

void app_main(){

	 int read_raw;
	 char adc_buff[50] = {0};
	 adc_Init();    //显示屏初始化

   while (1)    {
       read_raw = adc1_get_raw(ADC1_TEST_CHANNEL); //采集ADC
        //ADC的结果转换成电压        //参考电压是1.1V，所以是1100mV，12位分辨率，所以是4096
       vTaskDelay(10);
        }
  }
