5、ESP32 ADC（模拟输入）

引脚定义：

        ESP32模拟输入（ADC）功能的引脚可以测量 0 V 至 3.3 V 之间的不同电压，这些引脚具有 12 位分辨率，所以可以将测量的电压分配给 0 到 4095 之间的值，其中 0 V 对应于 0，3.3 V 对应于 4095。

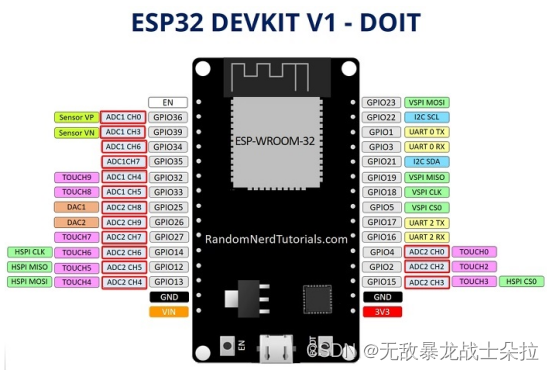

        ESP32 支持 18 个不同通道的测量，在ESP-WROOM-32中引出15个，图中用红色方框圈出



        需要注意的是采集的ADC是非线性的，无法区分 0V 和 0.1V 以及 3.2V 和 3.3V 的电压：



        使用 Wi-Fi 时不能使用 ADC2 引脚，无法从 ADC2 GPIO 获取值。

---

代码：

        ESP32 读取ADC函数：

analogRead(pin);

        Code：

// 电位器连接 GPIO 34 (ADC1_CH6)
const int potPin = 34;

int potValue = 0;    // 存储电位器读取量

void setup()
{
    Serial.begin(115200);
    delay(1000);
}


void loop()
{
    potValue = analogRead(potPin);    // ADC 读取电位器
    Serial.println(potValue);
    delay(500);
}

---

ADC引脚其他功能：

• analogReadResolution(resolution)：设置analogRead返回值的分辨率，默认12位(范围从0到4096)。参数介于9（0–511） 和12（0–4095）之间。
• analogSetWidth(width)：设置analogRead返回值的分辨率，默认12位(范围从0到4096)。参数介于9（0–511） 和12（0–4095）之间。
• analogSetClockDiv(attenuation)：设置ADC时钟分频器，默认值1。参数范围：1到255。
• analogSetAttenuation(attenuation)：设置所有ADC通道输入衰减，默认值ADC_11db。参数值：
  • ADC_0db：无衰减。ADC 的测量电压约为800 mV（1V输入= ADC读数1088）
  • ADC_2_5db：ADC 输入电压衰减，将测量范围扩展到约1100 mV。（1V 输入 = ADC 读数 3722）。
  • ADC_6db：ADC 输入电压衰减，将测量范围扩展到约1350 mV。（1V 输入 = ADC 读数 3033）。
  • ADC_11db：ADC 输入电压衰减，将测量范围扩展到约2600 mV。（1V 输入 = ADC 读数 1575）。
• analogSetPinAttenuation(pin, attenuation)：设置指定引脚输入衰减。默认值ADC_11db。衰减值与上一个函数相同。
• adcAttachPin(pin)：将引脚连接到ADC（同时清除可能打开的任何其他模拟模式），返回 TRUE 或 FALSE 结果。
