01引言

压力容器用封头主要包括凸形封头、锥形封头（锥壳）、平盖等。

凸形封头依受力的优劣，分为半球形封头、椭圆形封头、碟形封头及球冠形封头，但其成形的难易程度正好与受力优劣相反，球冠形最易成形，半球形封头由于变形量最大成形最为困难。

封头的规格（直径）大小不同，其成形工艺也有所不同。小直径的封头可用整张钢板成形，称为整板成形；中、大直径的封头，需将小板先拼焊成大板然后成形，称为先拼板后成形；对特大型封头，或由于成形设备能力（如压机立柱的开裆）或由于运输条件所限，需将封头分成顶圆板、瓣片或全部为瓣片，分别成形后再组焊成封头或运抵使用现场后再组焊成封头，称为分瓣成形。

02计算输入

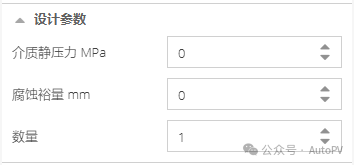

设计参数 👇

介质静压力：当前元件的操作介质静压力，小于设计压力的5%时，可忽略不计。

腐蚀裕量：介质为压缩空气、水蒸气或水的非合金钢或低合金钢制容器，腐蚀裕量不应小于1mm。

数量：仅影响表面积、体积、重量等几何参数，对强度计算无影响。

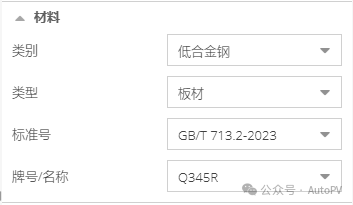

材料 👇

材料层级关系：类别 → 类型 → 标准号 → 牌号/名称，具有级联关系，请依次选择。

管理员可以在后台新增材料、编辑材料特性。

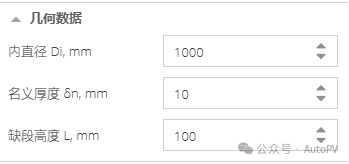

封头尺寸 👇

名义厚度：材料厚度，用于查询许用应力及计算表面积、容积、重量等数据，厚度校核时以下述的成形后厚度为基准。

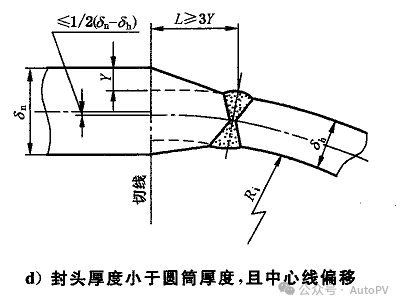

缺段高度：即下图中的L，

成形后厚度 👇

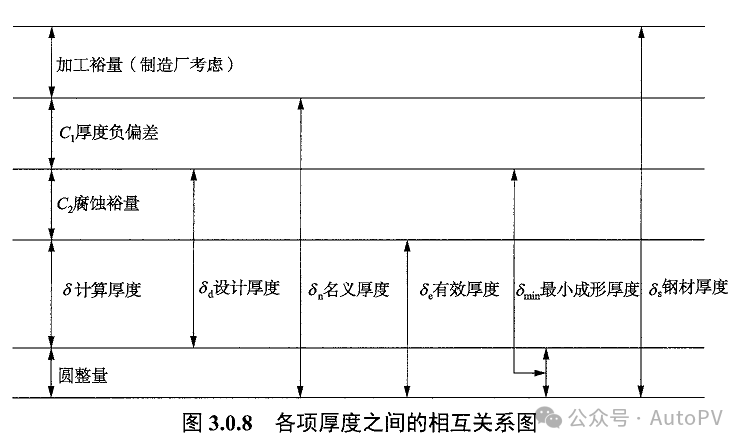

封头各厚度之间的关系：

03实时计算结果

实时计算结果 👇

04计算书样式

公网只支持下载PDF格式计算书，私有部署实例支持Word计算书下载。

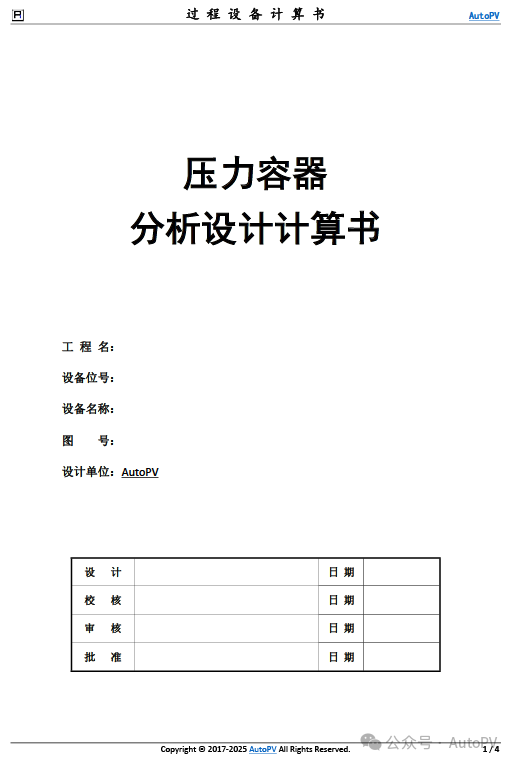

1、封面

设计单位：默认取AutoPV，当用户在个人资料里填写了公司信息时，取用户填写的值。

工程名、设备位号、设备名称、图号取主体数据输入中的对应项，无输入则留空。

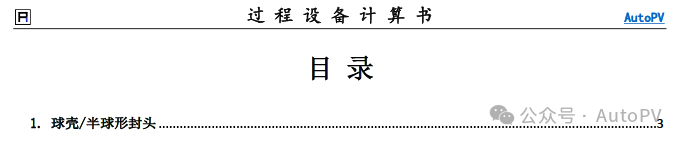

2、目录

根据计算项动态生成，带页码单击可跳转。

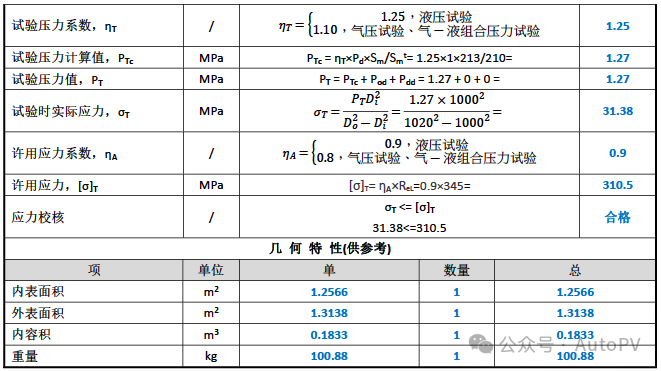

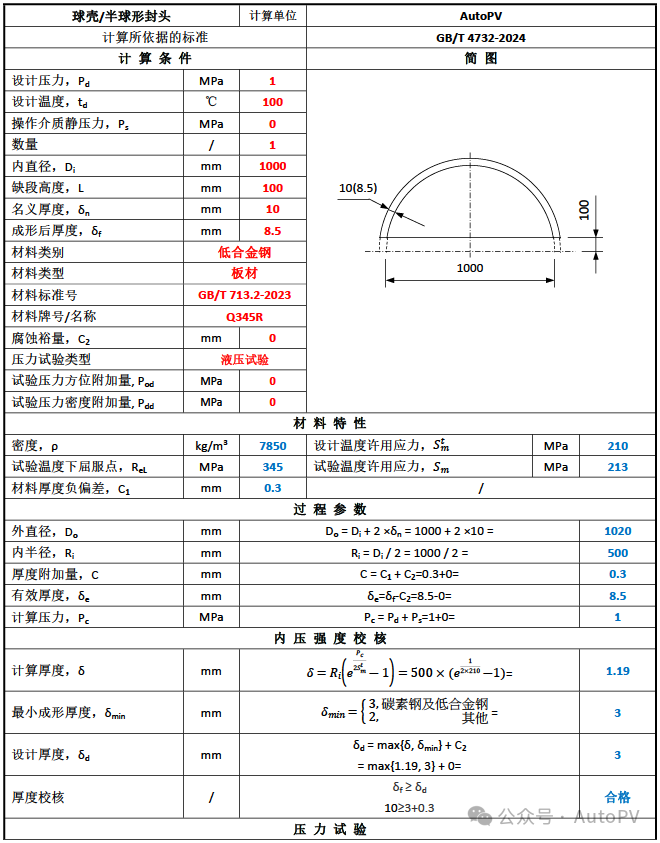

3、计算书

👆 说明：红色为输入项，蓝色为程序生成的数据。计算内容包括：内压强度（厚度）计算及校核，压力试验，表面积、容积、重量等。

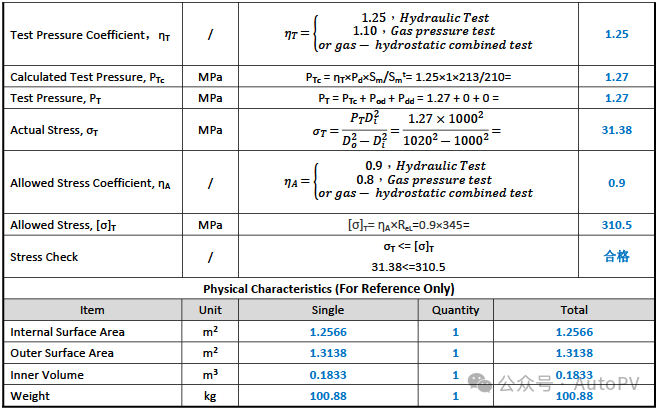

4、英文计算书

05软件如何使用

AutoPV采用B/S(浏览器/服务器)+C/S(客户端/服务器)架构，全部数据存储在服务器，用户无需安装，浏览器就可随时随地使用。

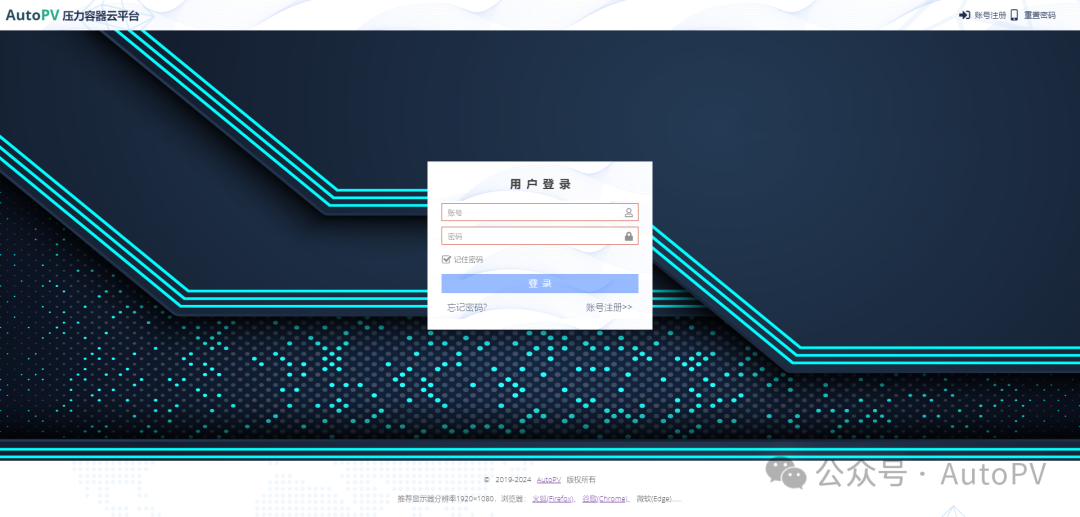

电脑浏览器访问 autopv.cn - 立即体验。没有账号的话用手机号注册。

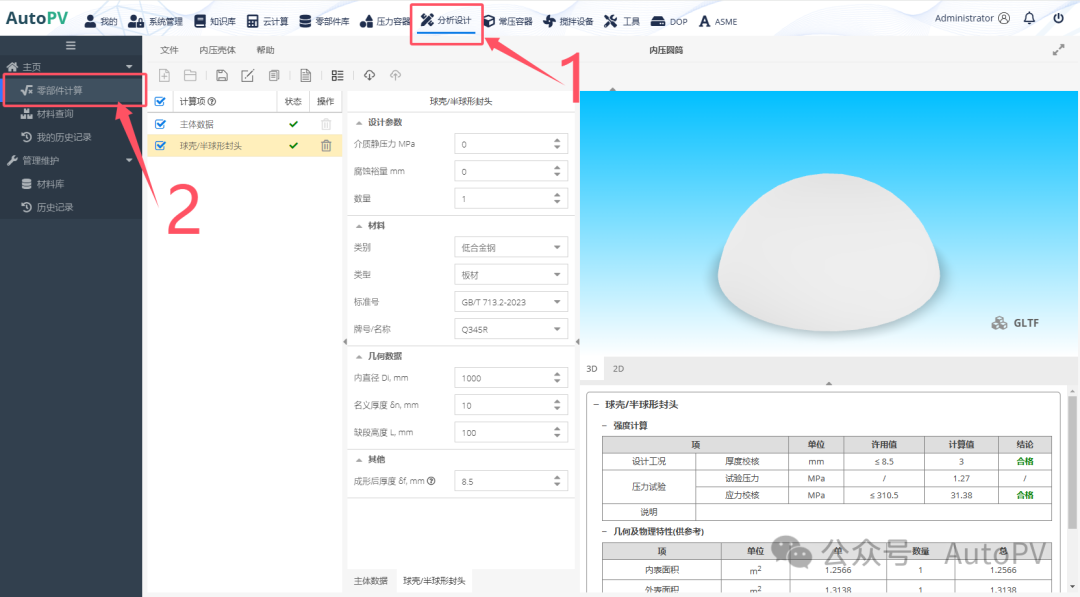

单击顶部 [分析设计] 菜单 👇

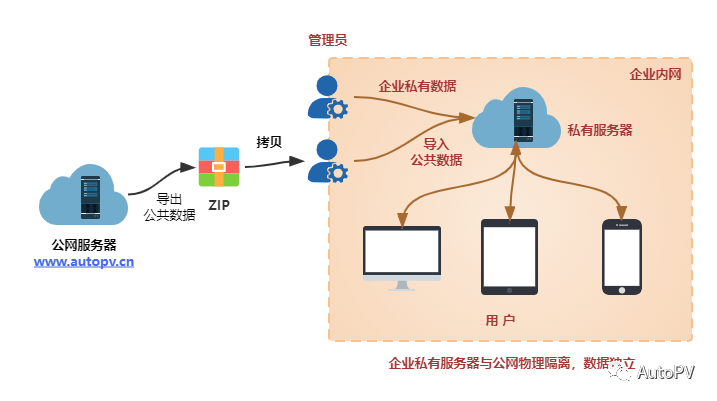

无法访问外网的用户，可以将 autopv.cn 域名加入网络白名单，或者企业内网私有部署：
