搅拌器(桨)功率计算 - (4)多层平桨、多层直叶圆盘涡轮

接前文：搅拌器(桨)功率计算 - (2)平桨/斜桨、直叶/斜叶涡轮、锚式、框式搅拌器

---

前文总结 👇

无挡板时，永田进治公式可计算单层或多层的桨式、直叶涡轮、斜叶涡轮、、盘式涡轮、锚式、框式等的搅拌功率。

有挡板时，永田进治公式可计算单层的桨式、直叶涡轮、斜叶涡轮、盘式涡轮、锚式、框式等的搅拌功率。

有挡板时，多层搅拌桨会产生轴向流动，此时搅拌功率和层间距有关，而永田公式未考虑层间距的影响。

有挡板时多层搅拌器的功率计算，需要采用其他方法。本文介绍多层两叶平桨、多层圆盘涡轮的功率计算。

01引言

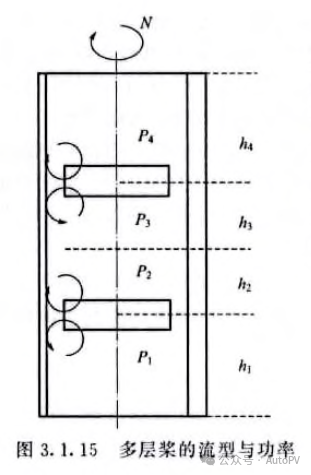

翁志学等[1]对多层两叶平桨和多层直叶圆盘涡轮在全挡板条件下的流型和搅拌功率进行了研究，研究发现，对于这两种径流叶轮，其流型可用四个循环流线圈来描述，如下图：

搅拌功率消耗也由此四部分组成。以此类推，如果是三层叶轮，则分为六部分（每层叶轮上下两侧各一部分）。

如上每一部分的功率特征数 Npi，用下式计算：

Npi = 0.5×αi×NpL

αi —— 作用高度系数，与层间距有关；

NpL —— 全挡板条件下，与多层叶轮有同样d/D和b/D的单个叶轮在H/D=1的情况下的功率特征数。

对于多层桨来说，随挡板系数的减小，层间距对搅拌功率的影响逐渐减少；在无挡板时，层间距对搅拌功率无影响。

[1] 翁志学，黄志明，李允明，湍流搅拌釜多层桨层问距对搅拌特性的影响，化学工程，1983(6)：1-7

02计算输入

物料数据 👇

需要输入物料密度，单位 kg/m³。

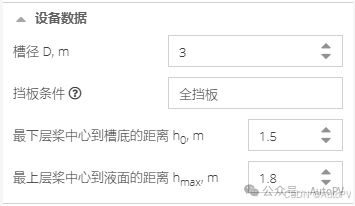

设备数据 👇

注：须为全挡板条件，挡板条件请参阅：搅拌器(桨)功率计算 - (3)挡板条件判断。

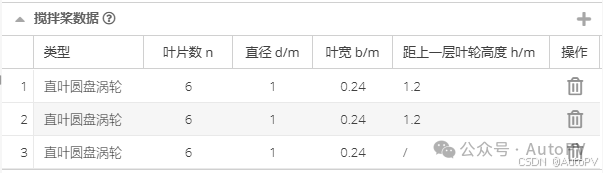

搅拌桨数据 👇

软件支持任意多层搅拌桨，每层搅拌桨支持[直叶圆盘涡轮]/[双叶平桨]两种型式，叶片数n、直径d、叶宽b及距离上层叶轮高度h均可自定义。

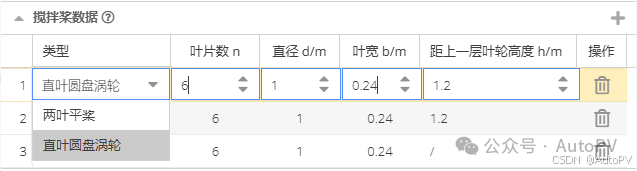

双击单元格数据可以编辑，如下所示：

+：新增一条搅拌桨层数据。

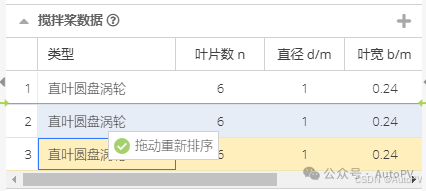

鼠标拖拽调整各层顺序 👇

03实时计算结果及计算书

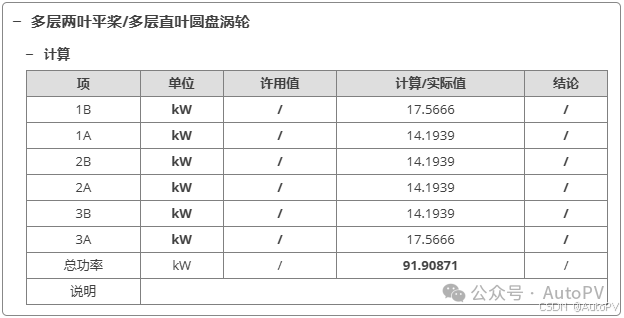

实时计算结果 👇

软件实时返回计算结果，自动触发重新计算，无需手动触发。

计算结果包含各层上下两部分的功率，以及总功率，单位kW。

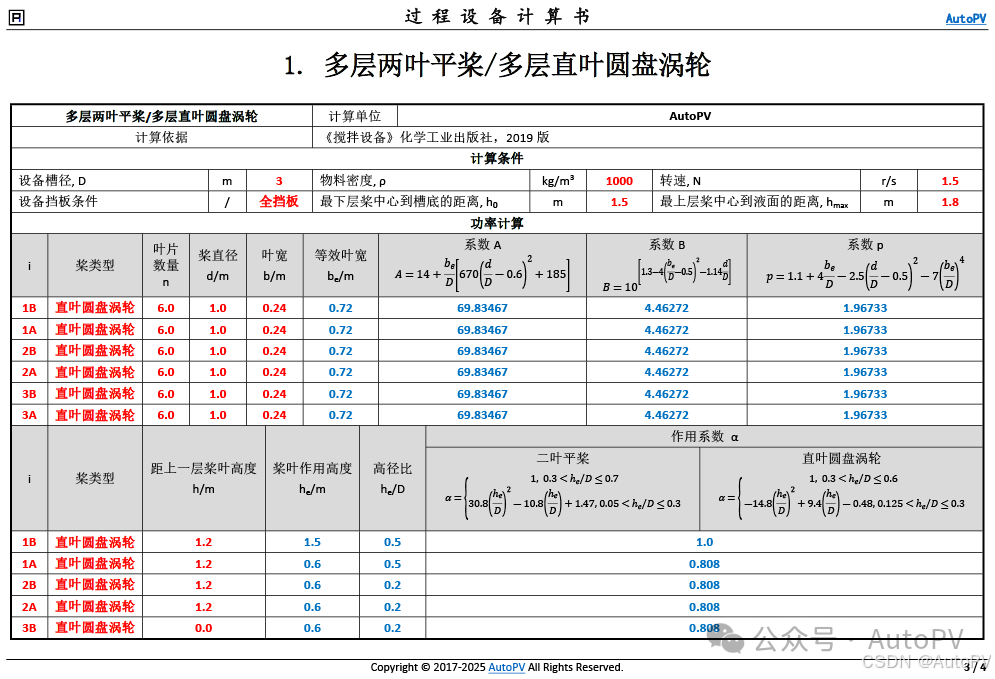

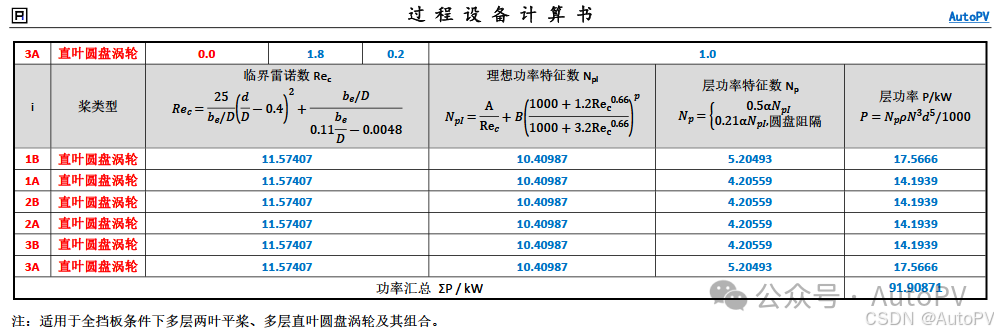

计算书 👇

公网支持下载PDF格式计算书，私有部署实例支持下载Word格式计算书。

04软件如何使用？

AutoPV采用B/S(浏览器/服务器)+C/S(客户端/服务器)架构，全部数据存储在服务器，用户无需安装，浏览器就可随时随地使用。

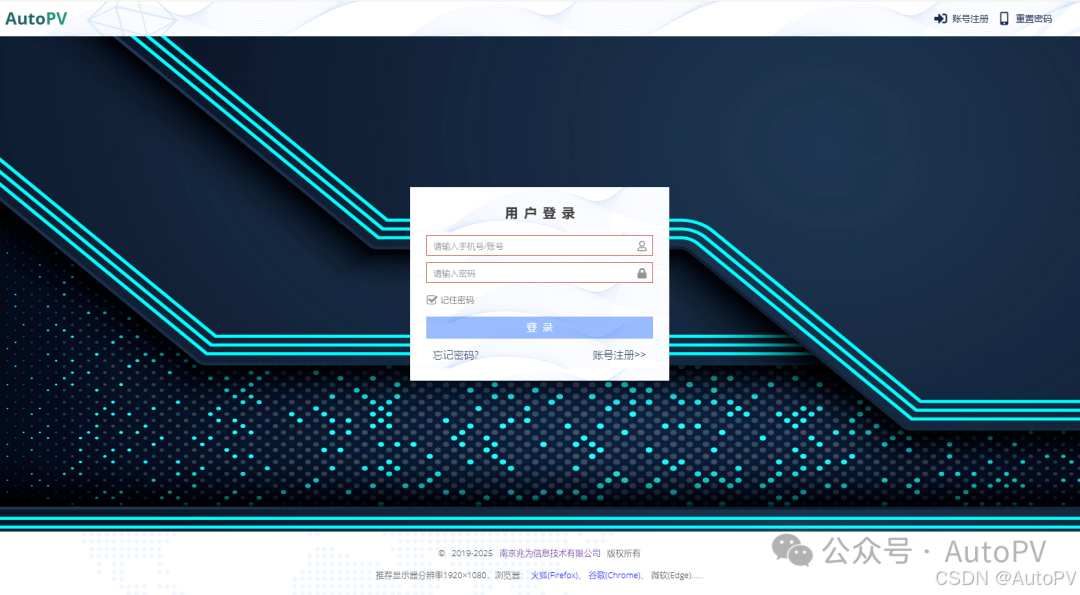

电脑浏览器访问 autopv.cn - 立即体验，没有账号的话用手机号注册。

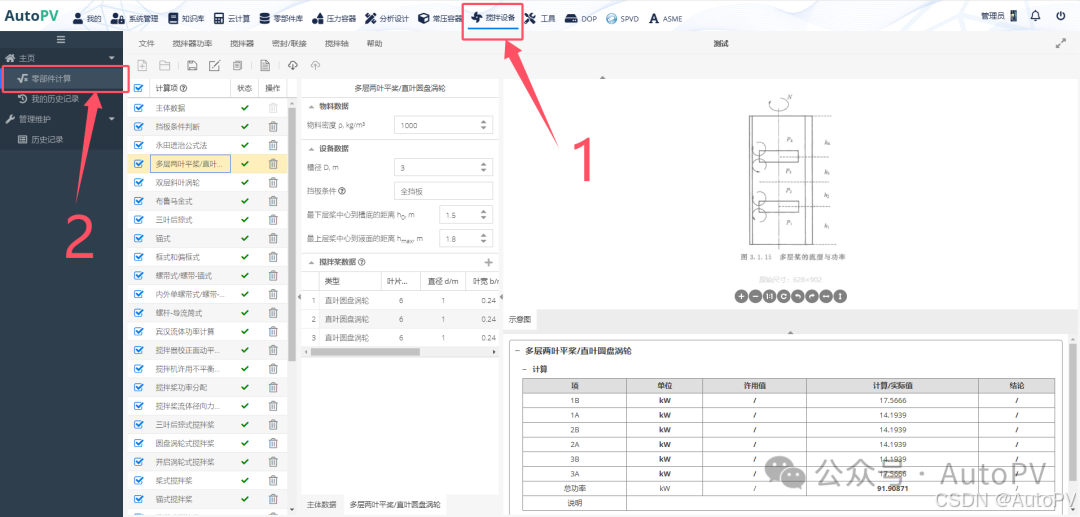

单击顶部 [搅拌设备] 菜单 👇

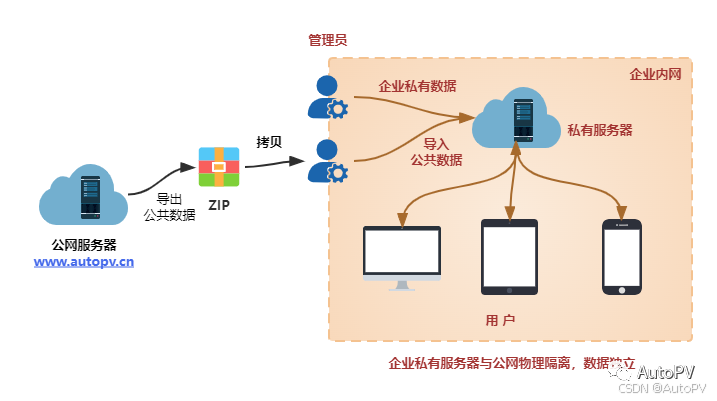

无法访问的用户，可以将 autopv.cn 域名加入网络白名单，或者企业内网私有部署：
