搅拌器(桨)功率计算 - (5)双层斜叶涡轮

接前文：搅拌器(桨)功率计算 - (4)多层平桨、多层直叶圆盘涡轮

---

前文 介绍了多层直叶（叶片与轴线垂直面的夹角=90°）圆盘涡轮的功率计算。

本文介绍双层斜叶（叶片与轴线垂直面的夹角≠90°）圆盘涡轮的功率计算。

01引言

斜叶涡轮根据叶片倾角不同可分成上推式（PTU，135°）和下压式（PTD，45°）两种。

当叶轮有两层时，有四种可能的组合（下层+上层）：PTD+PTD、PTU+PTU、PTU+PTD、PTD+PTU。

实际应用中以PTD+PTD和PTU+PTD两种组合方式为多，而以PTU+PTD组合的混合效率最高。

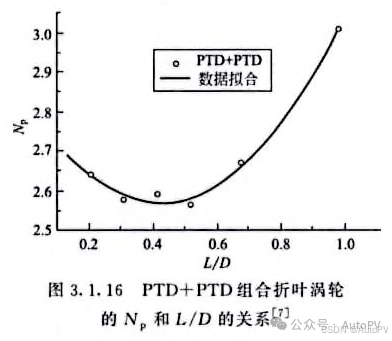

在四个宽0.1D挡板的条件下，PTD（下层）+PTD（上层）组合叶轮的Np与L/D的关联图如下：

曲线拟合公式（相关系数 0.995）：

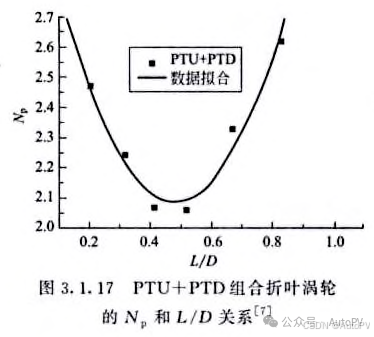

在四个宽0.1D挡板的条件下，PTU（下层）+PTD（上层）组合叶轮的Np与L/D的关联图如下：

曲线拟合公式（相关系数0.963）：

以上两式中，0.2<L/D≤0.8，d/D=0.5，b/D=0.1，叶片倾角分别为45°（下压）和135°（上推），下层桨离底高度C为D/3。

折叶涡轮还常与圆盘涡轮和平桨等组合使用。组合时通常将折叶轮放在上层，同时将圆盘涡轮或平直叶开式涡轮等径向流叶轮放在下层可获得好的混合效果。

02计算输入

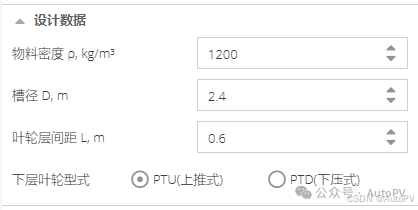

设计数据 👇

下层叶轮型式可选PTU（上推式）或PTD（下压式）。

上层叶轮型式固定为PTD（下压式）。

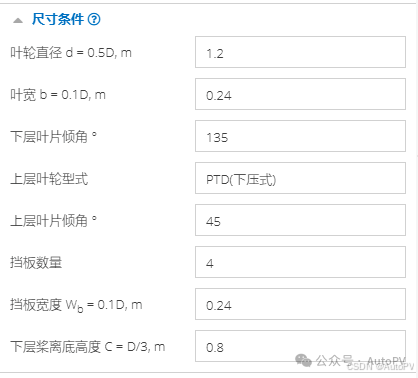

尺寸条件 👇

尺寸条件的数据，均为固定值或根据设计数据自动计算而来，无需输入，目的是方便条件校核。

03实时计算结果及计算书

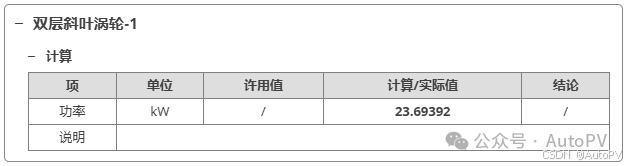

实时计算结果 👇

软件实时返回计算结果，自动触发实时计算，无需手动计算，功率单位kW。

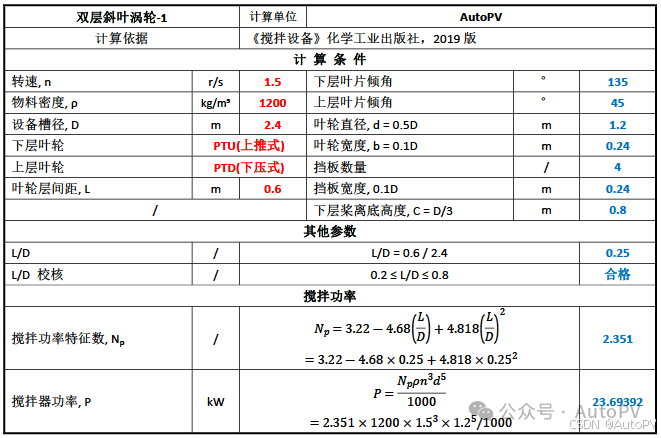

计算书 👇

公网支持下载PDF格式计算书，私有部署实例支持下载Word格式计算书。

04软件如何使用？

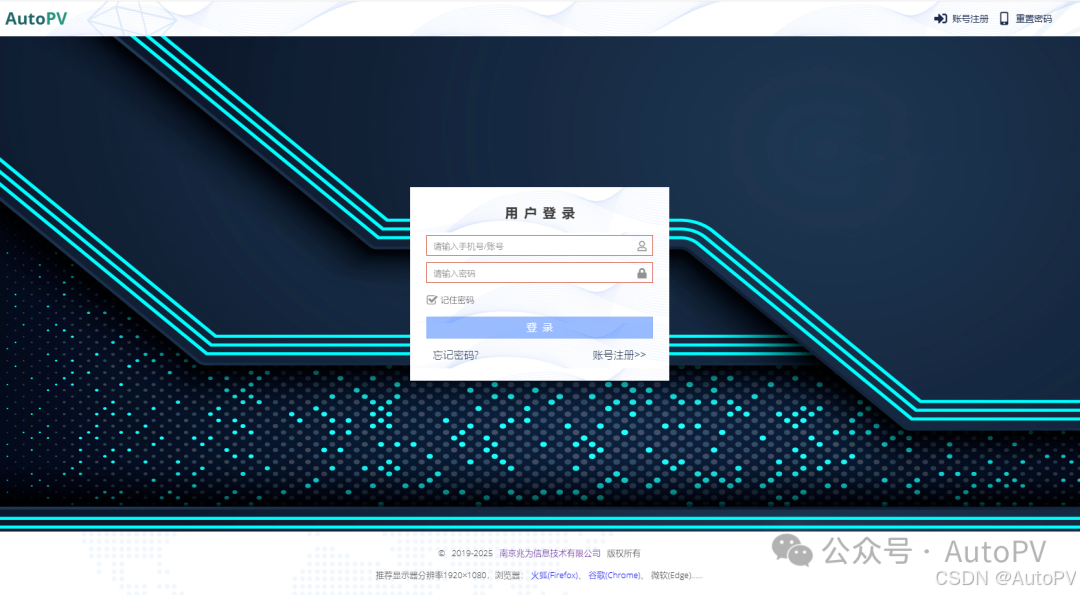

电脑浏览器访问 autopv.cn - 立即体验。

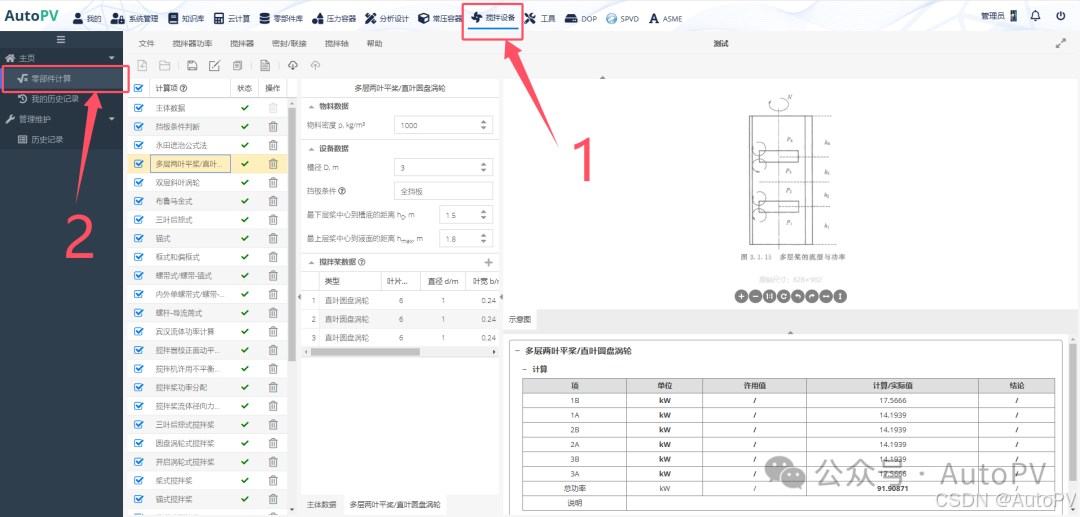

单击顶部 [搅拌设备] 菜单 👇

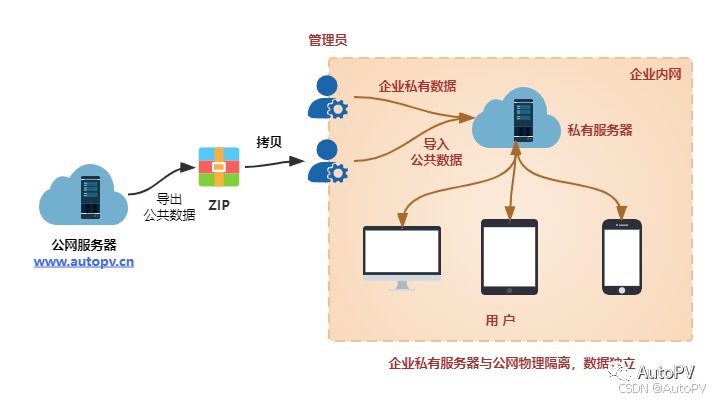

无法访问的用户，可以将 autopv.cn 域名加入网络白名单，或者企业内网私有部署：
