搅拌轴设计 - (4)轴扭转变形计算

接前文：搅拌轴设计 - (3)临界转速计算及抗振设计

---

搅拌轴的设计主要考虑轴的强度计算和刚度计算，同时还需考虑轴的耐振性和挠曲变形校核，以确定轴的最小截面尺寸，保证搅拌轴的安全平稳运转。轴的挠曲变形还会影响到轴封的性能。

搅拌轴的尺寸增大后，价格增加很快；通过详细的计算确定满足要求的最小截面尺寸，对降低搅拌器的成本有着重要意义。

前文介绍了搅拌轴的临界转速计算及抗振设计，本文详细介绍搅拌轴的扭转变形计算方法。

01引言

对于承受扭矩的轴，其截面上产生剪应力，同时产生扭转变形。根据许用扭转角及扭矩，即可得到所需的最小轴径。

根据 HG/T 20569-2013 C.3.5 条，受扭转变形控制的轴径按下式计算：

[γ] —— 轴的许用扭转角；

Mnmax —— 最大扭矩；

G —— 轴材料的剪切弹性模量。

02计算输入

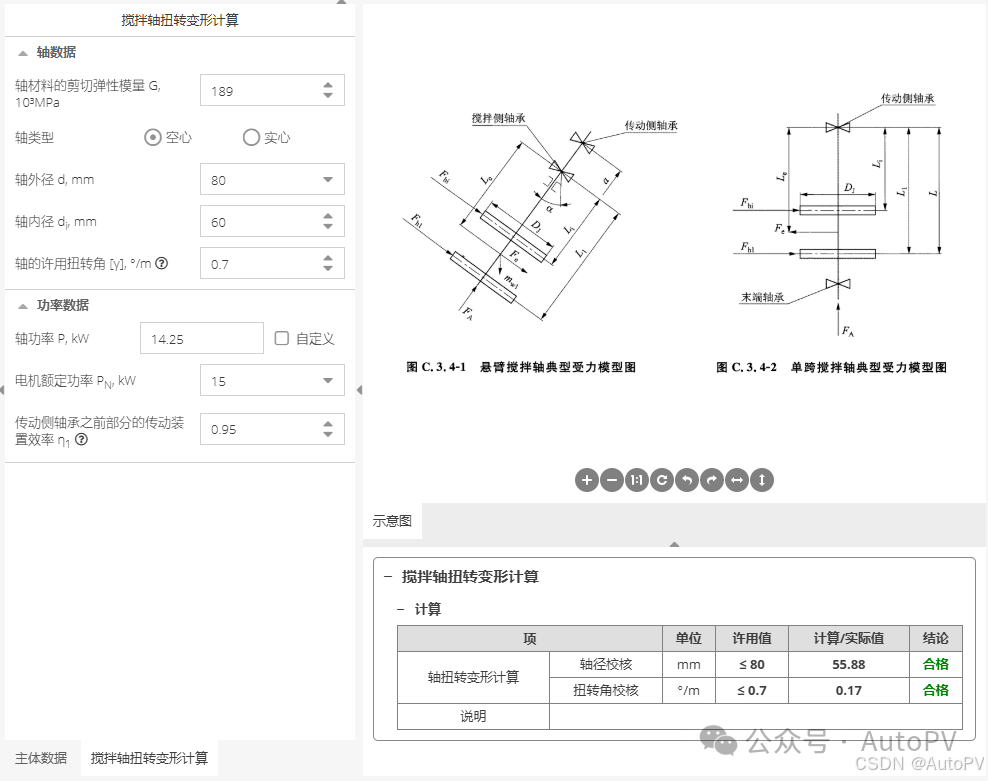

整体界面 👇

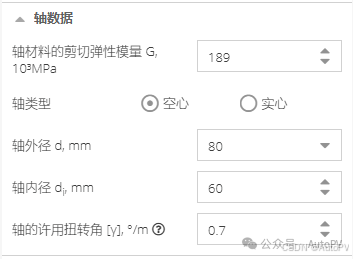

搅拌轴数据 👇

许用扭转角 °/m：设计者可根据实践经验取值，如无可靠的经验，宜按HG/T 20569-2013 标准附录C第C.4.6条第3款的规定选取。

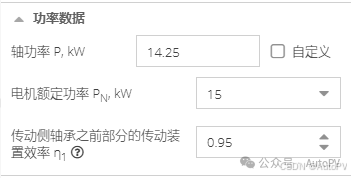

功率数据 👇

传动装置效率可按 HG/T 20569-2013 表 E.0.1选取。

03实时计算结果及计算书

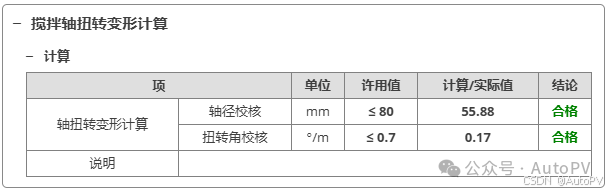

实时计算结果 👇

数据修改后，程序会自动重新计算，无需手动触发，保证计算结果实时性。

计算结果包含轴径及扭转角的计算及校核结果。

计算书 👇

公网支持下载 PDF 格式计算书，私有部署实例支持下载 Word 格式计算书。

04软件如何使用？

AutoPV采用B/S(浏览器/服务器)+C/S(客户端/服务器)架构，全部数据存储在服务器，用户无需安装，浏览器就可随时随地使用。

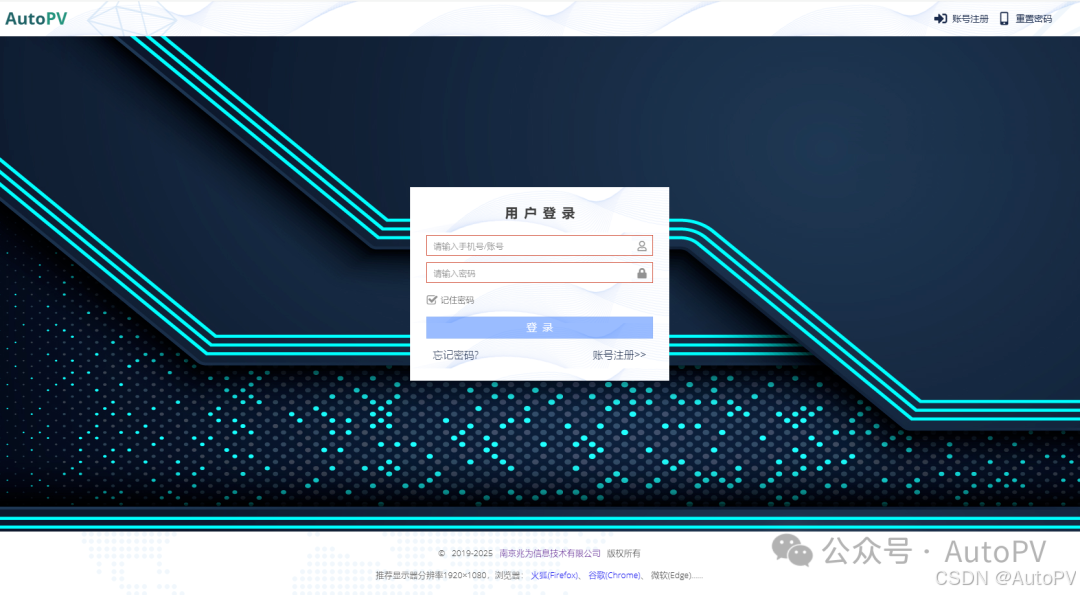

电脑浏览器访问 autopv.cn - 立即体验，没有账号的话用手机号注册。

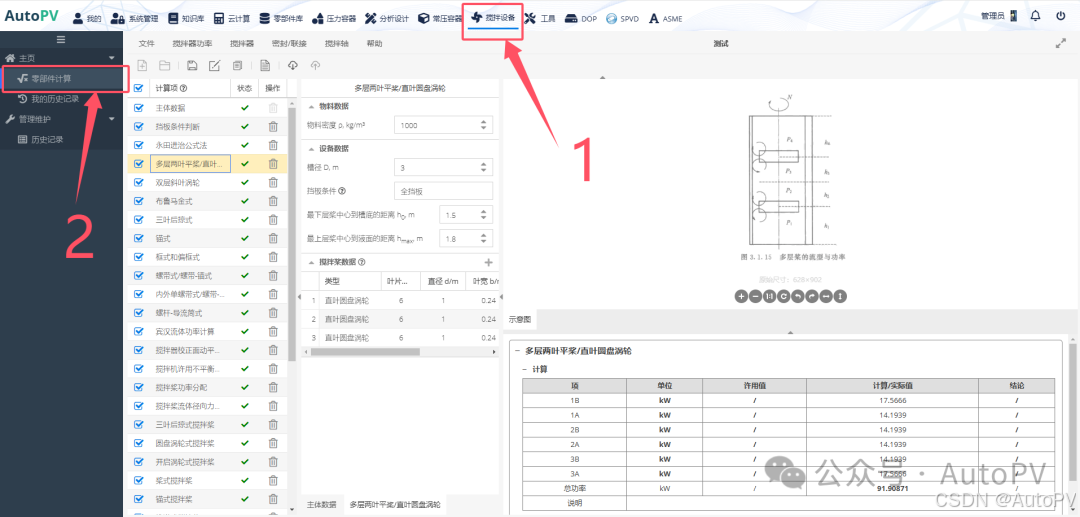

单击顶部 [搅拌设备] 菜单 👇

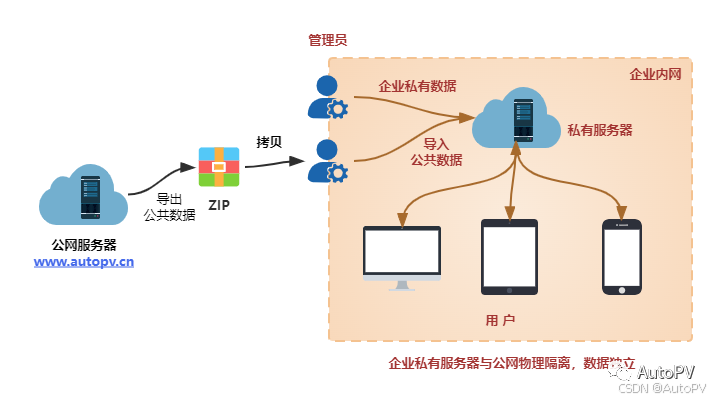

无法访问的用户，可以将 autopv.cn 域名加入网络白名单，或者企业内网私有部署：
