USB抓包工具属于小众产品，开源的就更少了！！

USB抓包工具分为纯软件的和硬件的两种，纯软件usb抓包工具需要在系统能正确枚举usb设备的前提下才能让内核的钩子函数捕抓到数据，而后者在usb不正常时也能捕捉到链路数据（令牌包等），属于更底层的抓包方式。

一、我用过的并且好用的纯软件USB抓包工具有：

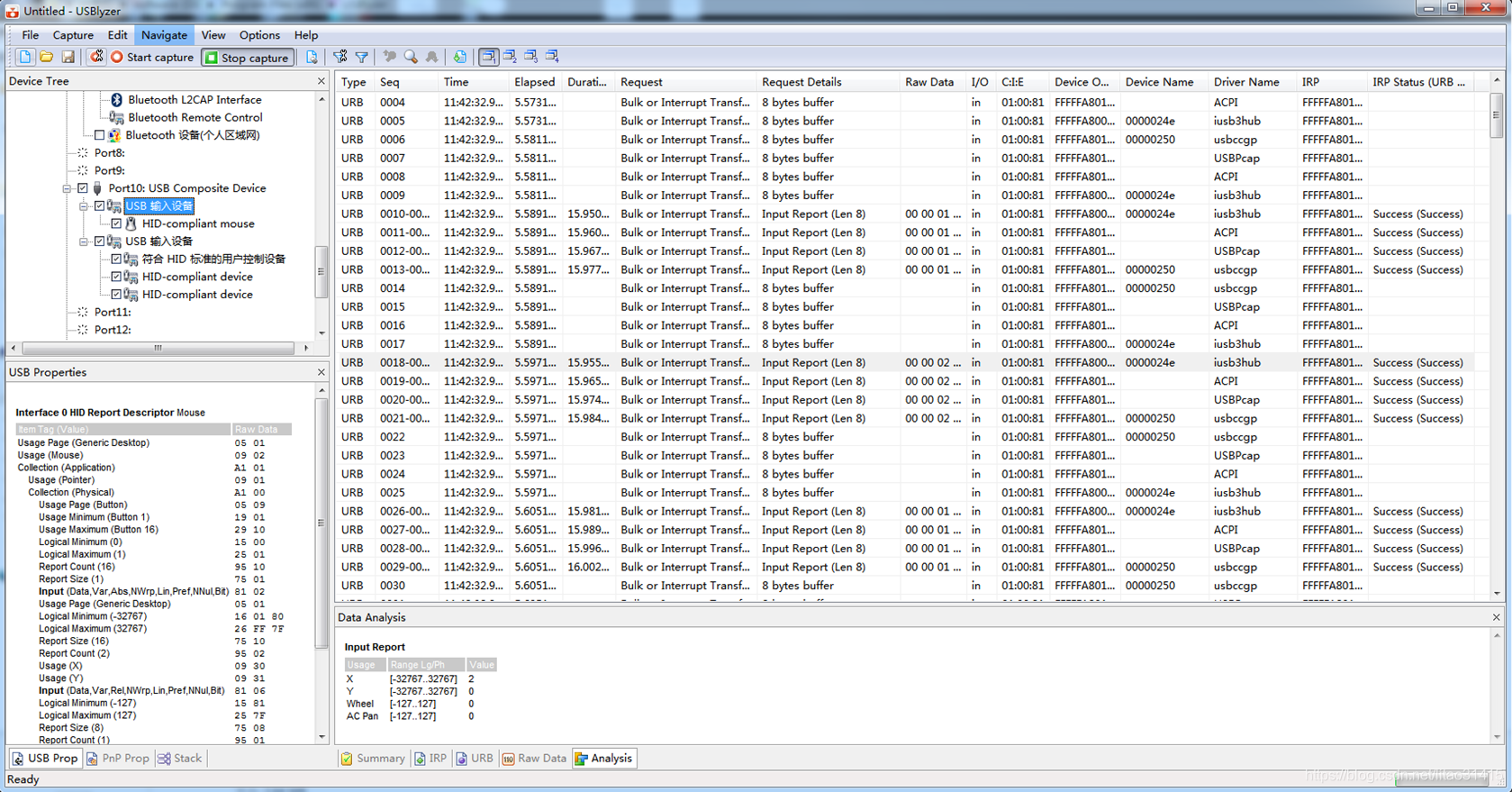

1.USBlyzer（能很方便的帮你分析出HID报告描述符等等）

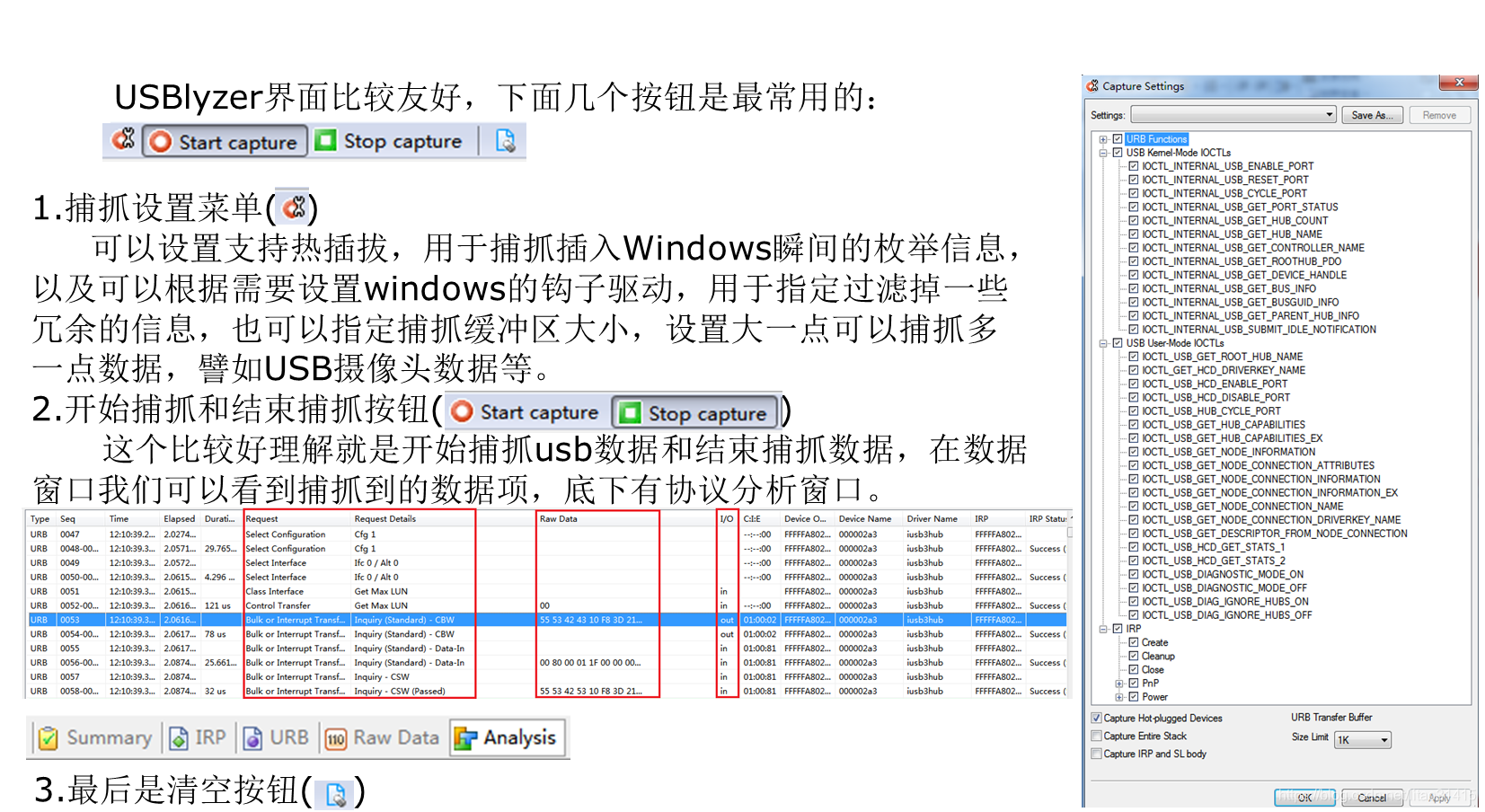

下面几幅图简单介绍它的使用方法：

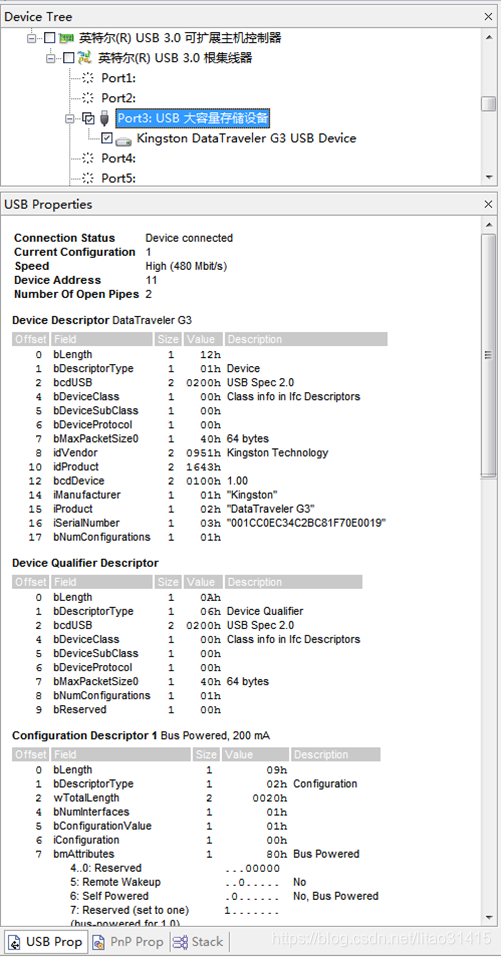

        还有一个常用的USB properties界面，用于观看设备描述符、配置描述符、接口描述符以及端点描述符，对于HID设备，还能看到HID报告描述符，挺好用的：

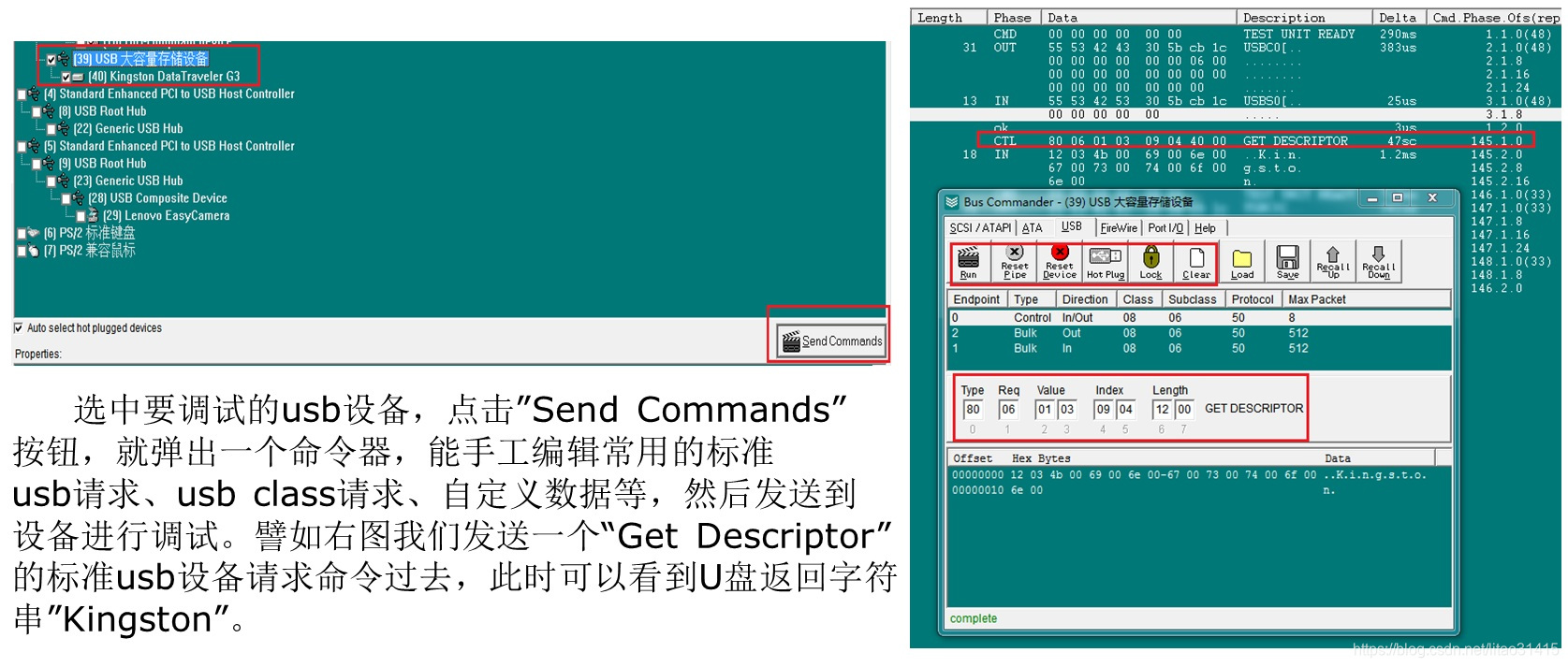

2.Bus Hound（没有协议分析，但抓包很直观，而且允许你发送一些自定义的控制传输命令给设备，用于调试（如下图所示）。另外，Bus Hound不单能抓usb总线，包括串口、PCIE等都能抓）

很遗憾，他们都不是开源的，linux下倒是有开源的，如linux平台下“usbmon驱动+tcpdump”方式抓包。

3.linux使用usbmon驱动+tcpdump+wirshark调试：

需要编译linux加入usbmon驱动：
make  ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- menuconfig
                   Device Drivers -->
                            USB Support -->
                                     USB Monitor --> Select "M"

modprobe usbmon
mount -t debugfs none_debugs /sys/kernel/debug

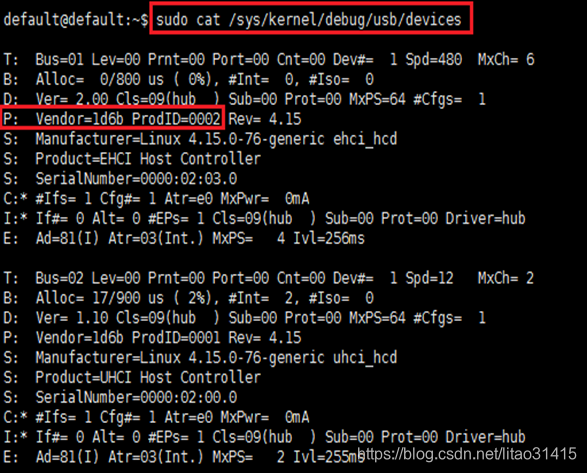

cat /sys/kernel/debug/usb/devices

选择包含有 P: Vendor=xxx ProdID=xxx Rev= xxx 的段落（即筛选出你要抓包的USB设备的PID/VID号）
如果总线号是1(即Bus=01)，则是1u，如果总线号是2，则是2u，依次类推。特殊情况是0u表示监听所有总线

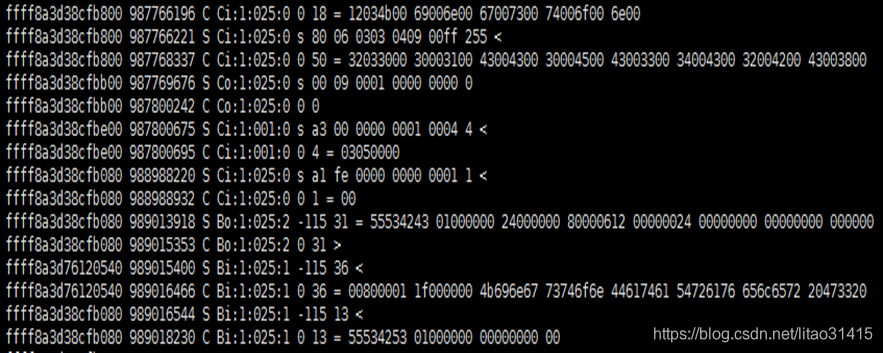

cat /sys/kernel/debug/usb/usbmon/1u > ./usbmon.txt得到原始数据：

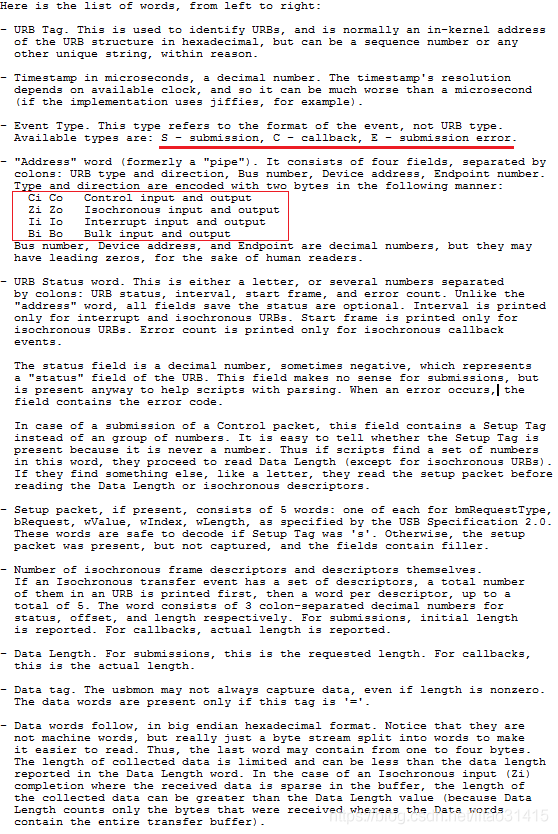

 该原始数据是天书，需要借助linux内核文档“Documentation/usb/usbmon.txt”进行人工分析，下面只是其中一小段：

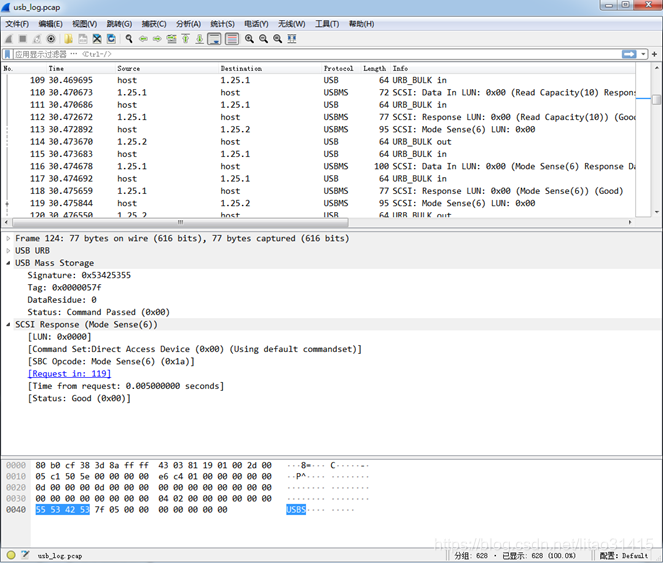

或者使用tcpdump -i usbmon1 -w /var/usb_log.pcap将捕捉到的usb数据导入到wirshark3.x上阅读，能做简单的Class协议分析。其中“tcpdump -D”可以列举可以抓包的设备，包括以太网、USB、CAN总线等。

另外，USB错误码文档在Linux内核源码路径下的Documentation/usb/error-codes.txt有关于usb的错误代码意义说明。

二、开源硬件usb抓包工具

1.玩具级别的usb sniffer（硬件平台FTDI+USB PHY+FPGA ）

http://ultra-embedded.com/usb_sniffer/

对应github代码路径：GitHub - ultraembedded/usb_sniffer: High Speed USB 2.0 capture device based on miniSpartan6+

FPGA使用verilog开发，主机软件使用C语言开发，功能比较简单，而且过滤条件也简陋，但麻雀虽小五脏俱全，有兴趣可以研究一下，硬件方面，作者使用零散的模块搭建，比较儿戏，我自己也做过实验，但在USB PHY那里跪了，FPGA怎么都抓不到USB3300的数据包，没有去深入分析问题所在。

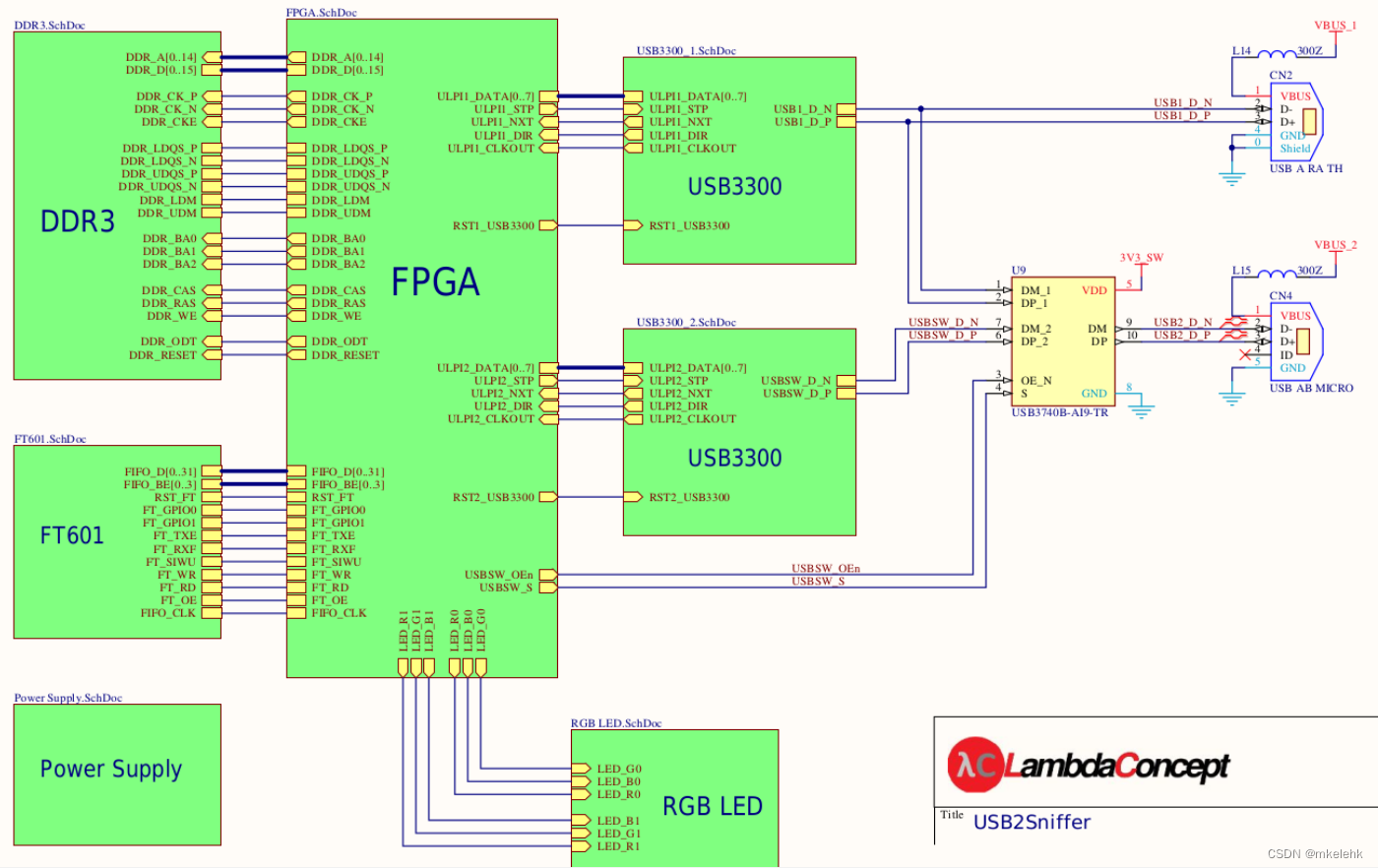

---2020-06-22：作者又出了一个新的usb抓包工具，代码在GitHub - ultraembedded/usb2sniffer: USB2Sniffer: High Speed USB 2.0 capture (for LambdaConcept USB2Sniffer hardware)，内部模块充分使用AXI-4作为芯片通信总线，不过很可惜的是，硬件不是他自己设计的，而是使用商业的板子（ LambdaConcept USB2Sniffer），我们在国内也很难买到外国的开发板，而且原理图不开源，我们就没办法制作电路板了。只有简易的连线图：

有兴趣可以阅读他的代码，但制作就免了，除非读者自己设计电路，并修改代码。

2.OpenVizsla(硬件平台FTDI+USB PHY+FPGA)

OpenVizsla

对应github代码路径：https://github.com/openvizsla/ov_ftdi

也可以到ov_ftdi_2020_0607.tar.gz-Linux文档类资源-CSDN下载下载，该版本精简了一下，更新了migen，删除了misoc

完全开源，包括pcb电路板打样文件和BOM物料清单都有，FPGA使用python开发，主机软件亦使用python进行开发。个人觉得FPGA使用python开发目前还不成熟（Migen-A Python toolbox for building complex digital hardware），代码看起来比较冗余，我已经在ubuntu虚拟机上编译出ov3.bit了，暂不打算阅读FPGA源码，而是尝试改写其主机软件加入常用class的协议分析功能（但其实我改它用处并不大，因为目前OpenVizsla已经支持很多分析软件了，譬如wireshark、Beagle 480的分析软件等等）。usb PHY使用了ULPI接口，优点是管脚少，缺点是FPGA需要实现一个适配层转换为UTMI+接口。FPGA使用老掉牙的spartan6，开发工具使用ISE14.7，不过还好Xilinx官网说至少会供货到2027年，也胜在封装够简易（TQFP-144），方便手工焊接。4层板打板也便宜，我已经焊接好一套，正在调试中，打算实测一下效果！

此分割线之间的内容更新于2020-02-06：

       利用疫情期间丰富的春节假期，调试了一下openvizsla板子，虽然年前我手工焊接好一套，但在调试过程中相当于要重新再焊接一次，因为超多虚焊和管脚短路，反复焊接焊到我心灰意冷，尤其USB3343芯片，4mmx4mm QFN-24封装的，而且不明白作者为什么不用0603电阻，热风枪焊接完眼睛都花了。焊接技巧：拿镊子的手不要抖，拖锡(吸锡)要耐心。最后，焊接方面应该没问题了，又发现SDRAM型号兼容性不太好，由AS4C16M16S-7TCN改为MT48LC16M16A2P-75貌似好一点，过年快递不工作，唯有加点钱顺丰发货。最后貌似能抓包了，但运行官方的测试SDRAM命令貌似有点问题(我还没研究怎么去定位，理论上应该要在FPGA上写测试代码，用chipscope抓包分析看是控制时序不行还是虚焊还是其他问题，如果是用verilog写的还好，不过本项目是使用Migen库，没阅读过该库api说明，都不知道怎么例化chipscope来抓信号调试，先放下了，因为换另一批MT48LC16M16A2P-75又好了)：

测试：$sudo ./ovctl.py report
USB PHY Tests
    ULPI PHY ID: 04240009 (SMSC 334x)
    ULPI Scratch register IO test: OK
    PHY Function Control Reg:  48
    PHY Interface Control Reg: 00
SDRAM tests
    ... 0: OK
    ... 1: OK
    ... 2: OK
    ... 3: FAIL

换另一批次的MT48LC16M16A2P-75芯片后测试正常：

$ sudo ./ovctl.preport
USB PHY Tests
    ULPI PHY ID: 04240009 (SMSC 334x)
    ULPI Scratch register IO test: OK
    PHY Function Control Reg:  48
    PHY Interface Control Reg: 00
SDRAM tests
    ... 0: OK
    ... 1: OK
    ... 2: OK
    ... 3: OK
    ... 4: OK
    ... 5: OK
    ... all passed

1）接上U盘后“$ sudo ./ovctl.py sniff hs | tee usbdump.log”能抓包：
[        ]  10.379599 d=  0.000000 [ 43.3 + 74.383] [ 34] DATA0: 55 53 42 43 40 28 79 13 00 00 00 00 00 00 06 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 34 3e
[        ]  10.379600 d=  0.000001 [ 43.3 + 75.333] [  1] NYET
[        ]  10.379627 d=  0.000027 [ 43.3 +102.800] [  3] IN   : 18.1
[        ]  10.379628 d=  0.000000 [ 43.3 +103.300] [  1] NAK
[        ]  10.379650 d=  0.000022 [ 43.4 +  0.667] [  3] IN   : 18.1
[        ]  10.379651 d=  0.000000 [ 43.4 +  1.167] [ 16] DATA0: 55 53 42 53 40 28 79 13 00 00 00 00 00 81 ab
[        ]  10.379651 d=  0.000001 [ 43.4 +  1.900] [  1] ACK
0 / 16777216 (0.00 % utilization) 411 kB | 0 overflow, 39cdd08a total | R00066fc7 W00066fc7
[        ]  10.784078 d=  0.404427 [191.7 +106.433] [  3] PING : 18.2
[        ]  10.784079 d=  0.000000 [191.7 +106.933] [  1] ACK
[        ]  10.784081 d=  0.000002 [191.7 +109.417] [  3] OUT  : 18.2
[        ]  10.784081 d=  0.000000 [191.7 +109.750] [ 34] DATA1: 55 53 42 43 10 70 fb 1a 00 00 00 00 00 00 06 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 81 37
[        ]  10.784082 d=  0.000001 [191.7 +110.667] [  1] NYET
[        ]  10.784112 d=  0.000030 [192.0 + 15.817] [  3] IN   : 18.1
[        ]  10.784113 d=  0.000000 [192.0 + 16.317] [  1] NAK
[        ]  10.784134 d=  0.000021 [192.0 + 37.400] [  3] IN   : 18.1
[        ]  10.784135 d=  0.000000 [192.0 + 37.883] [ 16] DATA1: 55 53 42 53 10 70 fb 1a 00 00 00 00 00 db a3
[        ]  10.784135 d=  0.000001 [192.0 + 38.617] [  1] ACK
[        ]  10.784249 d=  0.000113 [192.1 + 27.117] [  3] PING : 18.2
[        ]  10.784249 d=  0.000000 [192.1 + 27.617] [  1] ACK
[        ]  10.784252 d=  0.000002 [192.1 + 30.083] [  3] OUT  : 18.2

.................

但不稳定，有时会出现异常，尤其在U盘传输大文件时：

........
[        ] 396.229368 d=  0.000009 [142.4 + 29.783] [  1] ACK
[        ] 396.229369 d=  0.000000 [142.4 + 30.083] [  3] IN   : 12.1
[        ] 396.229369 d=  0.000000 [142.4 + 30.583] [  1] NAK
[        ] 396.229395 d=  0.000026 [142.4 + 56.383] [  3] IN   : 12.1
Unmatched byte ba - discarding
Exception in thread Thread-1:
Traceback (most recent call last):
  File "/usr/lib/python3.6/threading.py", line 916, in _bootstrap_inner
    self.run()
  File "/usr/lib/python3.6/threading.py", line 864, in run
    self._target(*self._args, **self._kwargs)
  File "/home/default/work/other/usb_stuff/ov_ftdi/software/host/LibOV.py", line 637, in __comms
    raise self.__comm_exc
  File "/home/default/work/other/usb_stuff/ov_ftdi/software/host/LibOV.py", line 616, in callback
    code = service.presentBytes(self.__buf)
  File "/home/default/work/other/usb_stuff/ov_ftdi/software/host/LibOV.py", line 310, in presentBytes
    self.consume(b[:size])
  File "/home/default/work/other/usb_stuff/ov_ftdi/software/host/LibOV.py", line 558, in consume
    assert ''.join("%02x"% r for r in buf) in ["e0e1e2", "e8e9ea"], buf
AssertionError: b'\xe0b\xb1'
需要运行“sudo ./ovctl.py -l”重新加载FPGA程序后，再重新抓包才恢复正常！

2）另外，出现抓不了包时，有可能需要重新插拔被测设备。

3）接上USB鼠标，打算抓取低速鼠标数据“sudo ./ovctl.py sniff ls”，发现只能抓取到最开始的枚举数据（setup阶段）就停掉了，手动鼠标，抓取不到X和Y的数据变化，重新加载FPGA重新也无济于事！（后面发现原来此时PC并没有识别出鼠标来，抓不到xy坐标数据也能说得通，但问题是，为什么此时PC会识别不出来鼠标设备呢？拔掉直接接到PC上其实是ok的，即鼠标本身是没问题的，难道是接PC这端的USB线缆太长了！--0207--换笔记本上的USB充电口（黄色，没有测试蓝色的USB3.x），发现只有这个USB口能抓到鼠标数据，用万用表测量openvizsla上的USB端子，无论PC是否用充电口，Vbus均为4.96v，板上两个usb口间各个引脚电阻均为0.5欧左右，符合规范。猜想是D+/D-对地的阻抗不符合USB协议规范，我去掉R4/R5两个电阻，防止FPGA输出杂讯影响D+/D-，但没有改善。）

4）抓包输出标准文档，供第三方软件协议分析

目前抓包输出格式仅支持"verbose", "custom", "pcap"和 "iti1480a"，如：

sudo ./ovctl.py -l sniff hs --format pcap --out ./my_upan.pcap供wireshark3.x分析

如果要限定抓包时间为5s，可以设置timeout参数，如：

sudo ./ovctl.py -l sniff hs --timeout 5 --format iti1480a --out ./my_upan.iti1480a等

总结一下：

1.如果下次有开源硬件感兴趣需要制作，我宁愿花钱请贴片厂焊接算了，手工焊接太折腾人了！

2.openvizsla抓包需要手工指定ls、fs和hs（即低速、全速和高速）这个不好，不够自动化，搞错了会抓不到数据。

3.openvizsla终究不是企业产品，没有经过大量验证，有很多兼容性问题，如即使芯片型号一致但批次不同（如SDRAM），时序还是有偏差，导致抓包不稳定。（我怀疑兼容性问题是由于该项目使用python转换为verilog代码的Migen库有关，开发过FPGA的人都知道，逻辑正确并不代表实际硬件能正确运行，自动转换的东西肯定没有手工编写verilog代码的时序优化做得好。综合前仿真过了，实现后也可能出现时序不过关，如产生毛刺，建立保持时间不足等，SDRAM这种运行频率达100MHz甚至133MHz高频的器件，没有做时序仿真真的很容易出问题！）

openvizsla的调试暂告一段落，能抓包分析，但非常不稳定！！

另附Openvizsla运行环境的搭建：

PC使用ubuntu18.04虚拟机，windows的运行环境还请读者自行研究。

1）,源码安装libusb-1.0.22.tar.bz2
.configure
make
sudo make install
2）,安装python3.6和pip3
3）,安装crc库: pip3 install crcmod

        在启动sudo ./ovctl.py sniff hs测试时，可能会报错qemu-system-x86_64: symbol lookup error: qemu-system-x86_64: undefined symbol: libusb_set_option？
 这是因为我们安装的libusb在/usr/local/lib/目录下，但是，在此运行过程中是去根目录的`/lib`目录下找对应的库文件，所以会报找不到符号。
 解决办法是：
        sudo ln -sf /usr/local/lib/libusb-1.0.so /lib/x86_64-linux-gnu/libusb-1.0.so.0
参考https://blog.csdn.net/shenwanjiang111/article/details/82898119

4）准备USB热插拔相关配置：sudo cp software/host/52-openvizsla.rules /etc/udev/rules.d/
sudo udevadm trigger -s usb -c add

        Openvizsla本身含有发布者早已编译好的fpga固件，但如果读者想自行编译FPGA，则还需在ubuntu下安装spartan6的编译环境，Migen工具库会自动调用ISE进行编译“由python转化的verlog代码”。

4）,安装ISE14.7软件
Downloads
https://www.xilinx.com/member/forms/download/xef.html?filename=Xilinx_ISE_DS_Lin_14.7_1015_1.tar

发现并不能正常打开ISE软件，参考下面的网址进行修复：
Xilinx Customer Community
Xilinx Customer Community
下载libQt_Network.zip解压后得到libQt_Network_lin64.so，将libQt_Network_lin64.so重命名为libQt_Network.so后mv到/opt/Xilinx/14.7/ISE_DS/common/lib/lin64
运行/opt/Xilinx/14.7/ISE_DS/common/bin/lin64/xlcm加入lincense，而lincense跟windows用的一样，能从网络上获取到。

3.PhyWhisperer-USB(硬件平台M3+USB PHY+FPGA)

PhyWhisperer-USB | Crowd Supply

对应github代码路径：GitHub - newaetech/phywhispererusb: PhyWhisperer-USB: Hardware USB Trigger

        也是完全开源，这个项目比较新，2019年才启动，同样也是4层板。FPGA使用verilog语言开发，主机软件使用python开发。它除了支持普通的usb抓包外，还支持简单的功率分析。usb PHY使用UTMI+接口的USB3500-ABZJ芯片，无需操作寄存器直接对接FPGA。而FPGA使用spartan 7，属于比较新的系列，使用xilinx新一代开发工具vivado进行开发。因为芯片是BGA封装不方便手工焊接，需要花钱让贴片厂焊接，把动手能力差的创客/极客挡在门外，当然有钱人除外。另外板内也不含SDRAM，没法对数据进行缓冲处理，只使用FPGA片内有限的Block RAM（仅360Kbit容量）作为缓冲区，所以当抓USB2.0摄像头这种大量、连续的USB数据时应该存在丢数据的可能，最后，该项目还包含一个microchip的单片机，我认为是一个败笔，虽说可编程器件比较灵活（官网是这么说的），但不应该搞那么多可编程器件，维护那么多份不同类型的代码，容易出bug，使用FTDI的usb转FIFO多好，无需编程，我想该项目应该是micochip公司有份出钱搞的，看PhyWhisperer-USB官网介绍就知道了（PhyWhisperer-USB is part of the Microchip Get Launched 2019 design competition!），肯定尽量用多点micochip的芯片（另外usb PHY也是他家的产品）才能申请到钱，有钱才有动力，作为中国人，你懂的。综上，PhyWhisperer-USB对比先驱OpenVizsla，还没有完全成熟，各位创客/极客们可以先观望一段时间再动手制作，有能力者也可以参与开发，在github上提交push请求，或者修改Altium Designer工程，修改PCB和代码以适应自己的需求，毕竟它是完全开源的，可以任意修改！

        以上3款硬件USB抓包工具均支持硬件级别的条件触发，譬如选择只捕捉某个地址的端点、只看IN+ACK，过滤掉OUT+NAK等等。

        FPGA均使用“从串配置”的配置模式，优点是方便随时升级fpga固件、省掉一个spi nor flash，具体可参考Xilinx官网的UG470等文档。其工作原理是“微控制器MCU/FTDI等芯片利用SPI总线或并行总线将配置文件传到FPGA后加载，MCU先主动拉低PROGRAM_B（CS#）管脚以启动配置，然后轮询FPGA的INIT_B管脚电平，当它为高电平时代表FPGA准备好了，此时MCU提供SPI时钟（CLK）和数据（MOSI）直至FPGA配置完毕，当FPGA的DONE管脚被拉高就代表FPGA加载成功。但如果INIT_B被拉低或DONE一直为低电平则代表配置失败，需重试，如果重试多次均失败就需要排查问题了”，参考电路图如下，其中箭头代表信号的传输方向：

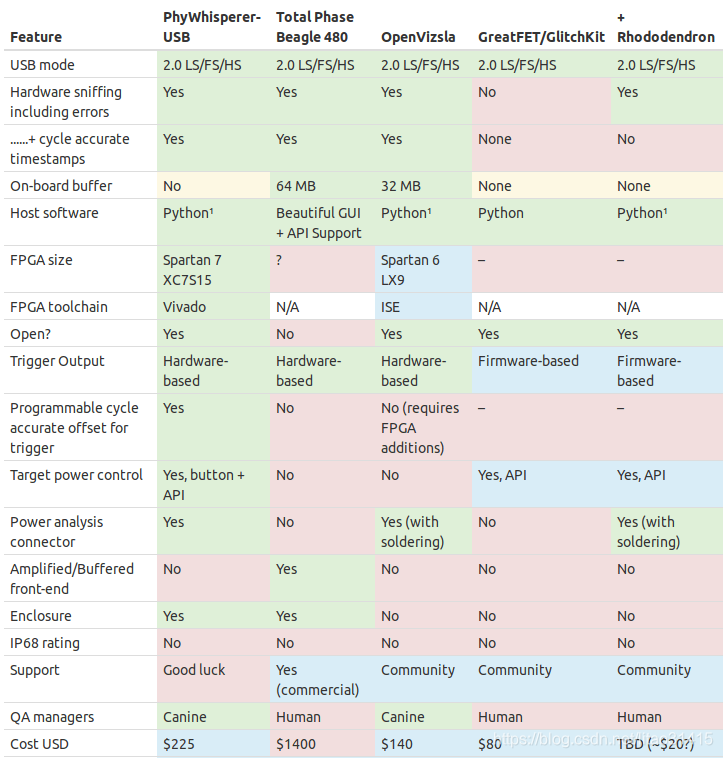

为了对比几种开源的usb分析仪，盗用PhyWhisperer-USB的图：

        正如我开头所说，USB协议分析仪终究是小众产品，这导致了商业抓包工具非常昂贵，譬如国外的Beagle 480、USB Explorer 200等，国内的，要点名批评沁恒科技的usb2.0分析仪，自己软件做得不好没关系，还不开放API接口让我们二次开发分析软件，也不能输出wireshark能分析的文档格式，不过它硬件做得也还行，也是支持触发源输入的。所以对于我们调试USB设备的朋友来说，拥有一台自己的USB抓包仪真是如虎添翼，上述三款开源的usb抓包工具你值得拥有，感兴趣的同学赶紧去打板、去github下载代码编译吧！

        最后，很感慨我们国内的开发者不如国外的，这里我说的不是技术这一层面，而是指那一份开源精神，那一份热情！

        另附PhyWhisperer-USB的verilog仿真环境搭建，以便更好地理解该项目的fpga代码。PhyWhisperer-USB包含完整的“功能仿真”testbench，在phywhispererusb-develop/hardware/fpga/sim目录下，原项目使用开源仿真工具[Icarus Verilog]进行的，但由于使用verdi阅读和debug代码比较方便，可以移植到vcs+verdi仿真环境（Synopsys 2018.09版本工具集在ubuntu18.04的安装和破解请参考网上教程）。Makefile修改如下：

#tb.v must include this part:
#initial begin
#    $fsdbDumpfile("fifo.fsdb");
#    $fsdbDumpvars(0);
#end
#after above,we also need $stop to finish dump in initial bolck.

VERDI_HOME = /home/default/work/zynq/synopsys/verdi/Verdi_O-2018.09-SP2
VIVADO_HOME = /home/default/work/zynq/Xilinx_tools/Vivado_And_Vitis/Vivado

#************parameter input*************
#prepare the source list file  and then make add the soucefile name
#for example ,the Verilog source file's name is vlog_list.f then :make norsim src_list=file_list
src_list =  filelist
simv_name = simv

vpdpluse_name = vcdpluse
cov_file_name = coverage
vdb_name = $(simv_name)

#************constant command************

#for phywhispererusb sim
NUM_EVENTS=20
NO_CAPTURE_LIMIT=0
NUM_REPEATS=1
DELAY_MODE=0
MIN_DELAY=0
MAX_DELAY=20
PRETRIG_MAX=200
PATTERN_MIN=4
PATTERN_MAX=16
VALID=50
SEED=0
VERBOSE=0
CHECK_LONG_CORNER=0
TIMEOUT=50000
TRIGGER_ENABLE=0
READ_CONCURRENTLY=1
STREAM_MODE=0
SLOW_READS=0
TRIGGER_DELAY_MIN=0
TRIGGER_DELAY_MAX=512
TRIGGER_WIDTH_MIN=1
TRIGGER_WIDTH_MAX=512
NUM_TRIGGERS_MIN=1
NUM_TRIGGERS_MAX=8
OVERFLOW=0
MAX_TIMESTAMP=65535
DUMP=0

#compile
NOR_VCS = vcs -full64 -sverilog +v2k -timescale=1ns/1ps   \
      -debug_access+all                                   \
      -lca -kdb                                           \
      +notimingcheck                                      \
      +nospecify                                          \
      +vcs+flush+all                                      \
      -o $(simv_name)                                     \
      -l compile.log	                                  \
      -f $(src_list).f                                    \
      -LDFLAGS -Wl,--no-as-needed                         \
	  													  \
	+define+__ICARUS__				                      \
	-pvalue+tb_pw.pNUM_EVENTS=$(NUM_EVENTS) \
	-pvalue+tb_pw.pNO_CAPTURE_LIMIT=$(NO_CAPTURE_LIMIT) \
	-pvalue+tb_pw.pNUM_REPEATS=$(NUM_REPEATS) \
	-pvalue+tb_pw.pDELAY_MODE=$(DELAY_MODE) \
	-pvalue+tb_pw.pMIN_FE_DELAY=$(MIN_DELAY) \
	-pvalue+tb_pw.pMAX_FE_DELAY=$(MAX_DELAY) \
	-pvalue+tb_pw.pPRETRIG_BYTES_MAX=$(PRETRIG_MAX) \
	-pvalue+tb_pw.pPATTERN_BYTES_MIN=$(PATTERN_MIN) \
	-pvalue+tb_pw.pPATTERN_BYTES_MAX=$(PATTERN_MAX) \
	-pvalue+tb_pw.pPVALID=$(VALID) \
	-pvalue+tb_pw.pSEED=$(SEED) \
	-pvalue+tb_pw.pTIMEOUT=$(TIMEOUT) \
	-pvalue+tb_pw.pTRIGGER_ENABLE=$(TRIGGER_ENABLE) \
	-pvalue+tb_pw.pREAD_CONCURRENTLY=$(READ_CONCURRENTLY) \
	-pvalue+tb_pw.pSTREAM_MODE=$(STREAM_MODE) \
	-pvalue+tb_pw.pSLOW_READS=$(SLOW_READS) \
	-pvalue+tb_pw.pTRIGGER_DELAY_MIN=$(TRIGGER_DELAY_MIN) \
	-pvalue+tb_pw.pTRIGGER_DELAY_MAX=$(TRIGGER_DELAY_MAX) \
	-pvalue+tb_pw.pTRIGGER_WIDTH_MIN=$(TRIGGER_WIDTH_MIN) \
	-pvalue+tb_pw.pTRIGGER_WIDTH_MAX=$(TRIGGER_WIDTH_MAX) \
	-pvalue+tb_pw.pNUM_TRIGGERS_MIN=$(NUM_TRIGGERS_MIN) \
	-pvalue+tb_pw.pNUM_TRIGGERS_MAX=$(NUM_TRIGGERS_MAX) \
	-pvalue+tb_pw.pCHECK_LONG_CORNER=$(CHECK_LONG_CORNER) \
	-pvalue+tb_pw.pOVERFLOW_EXPECTED=$(OVERFLOW) \
	-pvalue+tb_pw.pMAX_TIMESTAMP=$(MAX_TIMESTAMP) \
	-pvalue+tb_pw.pVERBOSE=$(VERBOSE) \
	-pvalue+tb_pw.pDUMP=$(DUMP) \
	-y $(VIVADO_HOME)/2020.1/data/verilog/src/unimacro   \
	-y $(VIVADO_HOME)/2020.1/data/verilog/src/unisims    \
	-y $(VIVADO_HOME)/2020.1/data/verilog/src/unisims_dr \
	-y $(VIVADO_HOME)/2020.1/data/verilog/src/xeclib     \
	   $(VIVADO_HOME)/2020.1/data/verilog/src/glbl.v     \
	+libext+.v

#coverage compile switch
COV_SW = -cm line+cond+fsm+branch+tgl

#verdi dump wave compile option
VERDI_SW = -P $(VERDI_HOME)/share/PLI/VCS/linux64/novas.tab \
		$(VERDI_HOME)/share/PLI/VCS/linux64/pli.a

#run option
RUN_GUI = -R -gui -l run.log
RUN_VPD = -R +vpdfile+$(vpdpluse_name).vpd -l run.log
RUN_COV = -R $(COV_SW) -cm_name $(vdb_name) -cm_dir ./$(cov_file_name) -l run.log
RUN_VER = -R +fsdb+autoflush -l run.log

#************command************
#normally sim
norsim:
	$(NOR_VCS) $(RUN_GUI)

#post-process
postsim:
	$(NOR_VCS)  $(RUN_VPD)
	dve -vpd $(vpdpluse_name).vpd

covsim:
	$(NOR_VCS) $(COV_SW) $(RUN_COV)
	dve -covdir $(cov_file_name).vdb

run_vcs:
	$(NOR_VCS) $(VERDI_SW) $(RUN_VER)

run_verdi:
	verdi -sv -f $(src_list).f -ssf *.fsdb -nologo

clean:
	rm -rf *csrc ./*.daidir $(simv_name) *simv* DVE* ucli* *.vpd *.vdb *.log *.fsdb *novas* *.dat *Log *rc *conf

源文件描述文件filelist.f：

./fifo_generator_0_sim_netlist.v
./common/hdl/fifo.v
./common/hdl/usb_reg_main.v
./common/hdl/cdc_pulse.v
./common/hdl/userio.v
./common/hdl/pw_trigger.v
./common/hdl/fe_capture_main.v
./common/hdl/reg_main.v
./tb_pw.v
./hdl/pattern_matcher_usb.v
./hdl/reg_usb.v
./hdl/fe_capture_usb.v
./hdl/phywhisperer_top.v
./hdl/usb_autodetect.v
./defines_usb.v
./defines_pw.v

使用make run_vcs进行编译，使用make run_verdi启动verdi阅读代码和仿真波形。

或者修改项目sim目录下的regress.py：

 makeargs = ['make', 'run_vcs', 'VERBOSE=1']

运行./regress.py --list列出支持的测试用例。选择其中一个测试用例进行编译，譬如：

./regress.py --tests no_capture_limits

其等效命令如下，只是使用python根据测试用例自动填写参数，改变make编译选项：

make run_vcs VERBOSE=1 TIMEOUT=250000 OVERFLOW=1 NUM_EVENTS=16384 NO_CAPTURE_LIMIT=1 NUM_REPEATS=1 DELAY_MODE=0 STREAM_MODE=1 MIN_DELAY=0 MAX_DELAY=2

2023-05-04补充：

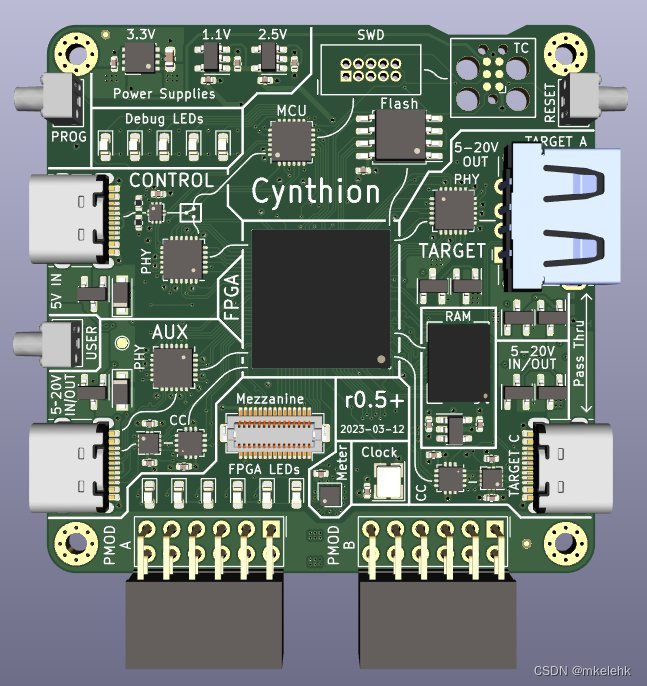

        2021年又有一款开源USB硬件抓包工具Cynthion

        PCB板使用开源EDA工具KiCad设计，FPGA使用Amaranth HDL（http://github.xiaoc.cn/amaranth-lang/amaranth，即之前的nMigen，类似Migen的python工具箱）开发，应用程序ViewSB亦使用python3开发。
        FPGA使用lattice ECP5系列的LEF5U-12F 256脚BGA封装，USB phy使用3片USB3343，值得注意的是本方案使用2片USB PHY捕抓USB数据（即，入侵式）,没有使用像OpenVizsla那样的USB phy直接并联在被测设备上（即，非入侵式），两种方式各有优缺点。另外还有一片USB phy实现USB device（需消耗fpga资源实现）将抓取到的数据打包传输到电脑上进行分析，可以省掉一片FT2232HL芯片之类的USB-FIFO桥接芯片。

        分析软件ViewSB也可以用在OpenVizsla分析协议。

各种USB分析仪对比

相关参考资料：

https://www.greatscottgadgets.com/tags/luna/
https://www.crowdsupply.com/great-scott-gadgets/cynthion
LUNA: https://github.com/greatscottgadgets/luna
FaceDancer: https://github.com/usb-tools/facedancer
ViewSB: https://github.com/usb-tools/viewsb

更新于20230614

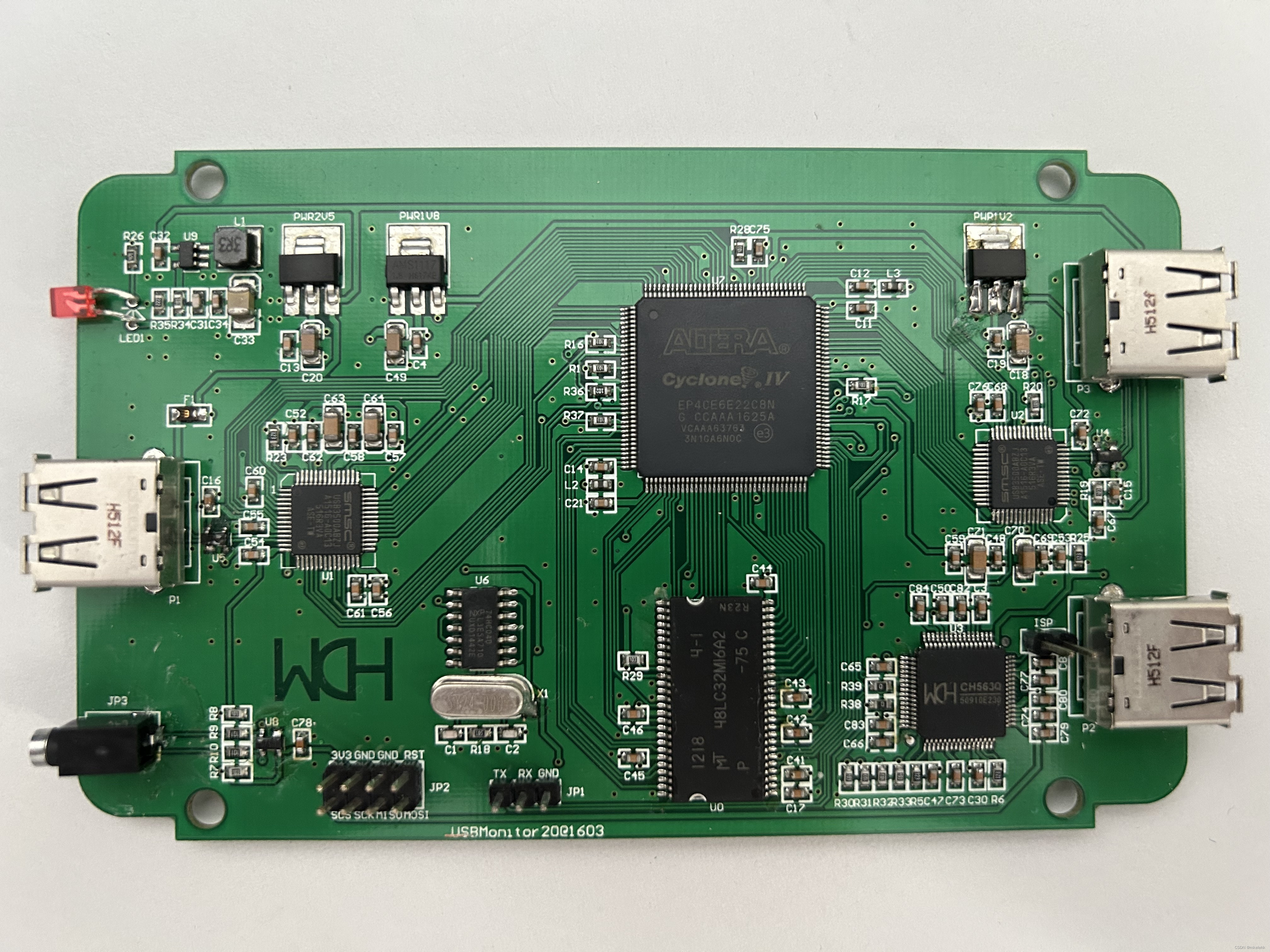

        另附沁恒USB2.0协议分析仪官网：https://www.wch.cn/products/usb_monitor.html
方案介绍：
1.FPGA使用EP4CE6E22C8N
2.USB PHY使用2片USB3500ABZJ，一片用于非入侵式监控USB总线，另一片用于实现USB device，将采集到的数据传给PC进行协议分析，省掉一片FT2232HL桥接芯片
3.SDRAM使用64MB的MT48LC32M16AZ
4.一片CH563Q单片机（因留有串口和spi排针，怀疑是用来更新fpga配置文件？）
5.一片74HC04D应该是用于将24MHz晶振扇出给2颗USB PHY，省掉一颗晶振。
6.使用音频端子引出2个硬件触发，IO是经过电阻和防静电器件连到FPGA引脚上的。
        以上是对2017生产的版本进行拆机分析，不排除有新的硬件方案。
可以看到，以上各系列开、闭源USB分析仪的硬件方案都相差不大，可以自制，但重点是协议分析软件的实现以及保证硬件链路不丢包，一个产品做得好也不容易。

mkelehk
关注
  • 34
    点赞
  • 踩
  • 148
    收藏
    觉得还不错? 一键收藏
  • 5
    评论
专栏目录
图解USB协议分析USB枚举过程
04-24
使用USB协议分析仪分析USB枚举过程，包括数据包的分析，USB标准描述符的介绍，USB枚举失败常见原因分析等。
USB调试工具 USBlyzer
07-29
很好用的usb监视工具，用它，我破解了某单片机下载软件的通讯协议。
USB抓包工具：bushound安装及使用
最新发布
yangsong4353的博客
05-24 500
如果需要抓取某个指定设备的数据，那可以在配置工具的第一步，选择要抓取的设备即可。回到capture选项卡，在页面的右下角有个run的按钮，点击使能，开始抓包。当有新插入的usb设备时，会自动将数据显示子在capture界面上。下载busbound6.01安装包，安装完成，重启电脑。2. 设置抓取数据的容量。
USBlyzer（USB数据采集软件）
04-18
USB数据采集软件。 使用此工具，我们尝试捕获以下内容 与控制器关联的数据： USB 供应商 ID 和产品 ID HID 枚举（用于 HID 设备，这可能显示用于多点触控的 USB 设置功能请求...） 触摸数据包 USB 接口和端点 用法 最大数据包大小
ov_ftdi:基于FT2232H的USB嗅探器
04-28
ov_ftdi 这是（基于FTDI的）OpenVizsla 3.x USB协议跟踪程序的主要存储库。 资料库包含 硬件包含硬件设计文件（Altium设计文件，原理图，PCB布局） 软件/ fpga包含板载FPGA内部数字逻辑的源代码 软件/主机包含基于libusb的主机软件的源代码 入门 ，就可以按照以下步骤构建软件并设置udev规则： git clone https://github.com/openvizsla/ov_ftdi cd ov_ftdi sudo cp software/host/52-openvizsla.rules /etc/udev/rules.d/ make -C software/host 如果在复制udev规则之前已插入板子，请拔下它，然后再插回去，或者运行sudo udevadm trigger -s usb -c add 。 要捕获USB流量，您需
【USB协议分析-基于U盘】
find_the_ferry的博客
03-07 1178
Usb协议分析--基于U盘
xilinx的USB项目，注释详尽.rar
10-29
代码详尽，xilinx通讯和USB的代码都有，是非常好的学习资料！
利用串口和 USBlyzer 的 USB 抓包协议分析（2）
一角残叶的博客
01-03 3774
1 USB 抓包协议分析 USB 数据是小端模式 小端模式，是指数据的高字节保存在内存的高地址中，而数据的低字节保存在内存的低地址中，这种存储模式将地址的高低和数据位权有效地结合起来，高地址部分权值高，低地址部分权值低。 1.1 USB 请求 1. 获取设备描述符 首先接收到主机发送的 USB 请求 0x80 0x06 0x00 0x01 0x00 0x00 0x40 0x00 ...
USB抓包分析
ryanzzzzz的博客
03-30 2857
若干个数据包组成一次事务传输，一次事务传输也不能打断，属于一次事务传输的几个包必须连续，不能跨帧完成。一次传输由一次到多次事务传输构成，可以跨帧完成。USB包由四部分组成，即包标识符字段（PID）、数据字段、循环冗余校验字段（CRC）和包结尾字段（EOP）。打开wireshark软件，选择USBPcap*作为捕获对象，这里出现多个USBPcap接口取决于主机包含几个usb接口，需要正确选择对应需要专包的usb端口。开始抓包，此时在usb端口没有插入任何设备（包括蓝牙鼠标等），结果如下。
分享三个USB抓包软件---Bus Hound，USBlyzer 和-USBTrace
热门推荐
陈腾奎KUI的博客
05-19 4万+
 Bus Hound 官方下载地址：http://perisoft.net/bushound/ Bus Hound 简易使用手册： bus_hound5.0中文使用说明.pdf (246 K) 下载次数:9 软件和注册号： sn.txt (1 K) 下载次数:7 BusHound_v6.0.1.rar (690 K) 下载次数:11 ==========
WireShark抓USB包使用教程
qq_35002379的博客
05-04 8897
点击进来后不要勾选第一个，然后点击save，点击开始捕抓数据，当你插入新的USB时，它就会把新的插入的USB数据抓出来，而不会整个USB总线一起抓包。下面就是新插入USB时的抓包。
好用的usb的抓包工具
09-01
USB抓包工具是一种用于分析和调试USB通信的专业软件，它可以帮助开发者查看并记录USB设备间的交互数据。在本文中，我们将深入探讨USB抓包的重要性和使用方法，以及介绍两种常用的USB抓包工具——BUShound。 USB...
CAN抓包工具.rar
06-14
CAN抓包工具的核心工作原理是通过硬件接口（如CAN适配器或USB-CAN转换器）连接到CAN总线，实时监听总线上发送和接收的数据帧。这些数据帧通常包括标识符（ID）、数据长度（DLC）以及数据字段。当数据帧经过时，工具...
C# 实现 http协议抓包
04-25
根据http协议完善的抓包源码，代码通俗易懂，适合初学者入手
ProxyPin-免费开源Http、Https抓包工具 跨平台
08-04
一款跨平台免费开源Http、Https抓包工具，支持Windows、Mac、Android平台系统，工具使用flutter框架开发，支持手机扫码连接，不用手动配置Wifi代理，包括配置同步。所有终端都可以互相扫码连接转发流量，i感兴趣的...
抓包工具，亲测可用，32，64位都有
04-02
- Wireshark：是一款非常流行的开源抓包工具，提供图形用户界面，可以详细解析多种协议，方便用户分析数据包内容。 - tcpdump：命令行工具，主要用于Linux环境，简单高效，适合对网络协议有深入理解的用户。 - ...
使用Wireshark获取USB数据
键盘的起始页
03-26 1553
Wireshark是世界上最流行的网络协议分析软件,并且是一个免费的、开源的工具。相信做过网络开发的一定用过这个工具进行过抓包分析。借助USBUSBPcap从I/O请求包(IRP)中携带的USB请求块(URBs)中捕获数据。Wireshark将报文以帧的形式呈现。USBPcap的数据包与USB规范的数据包不完全相同，Wireshark的帧与USB帧也不同。
usb通过wireshark抓包，并分析各描述符
weixin_44586903的博客
12-08 2322
安装很简单，在安装wireshark的时候，选中usbpcap就行了。
【开发工具】【Bus Hound】USB抓包工具（Bus Hound）的使用
诸葛一帆丶的博客
01-21 1万+
获取更多相关的嵌入式开发工具，可收藏系列博文，持续更新中：【开发工具】嵌入式常用开发工具汇总帖 目录 Bus Hound概述 Bus Hound使用说明 settings设置 - 设置捕捉的内容 Device设置 - 设置捕捉的设备 Capture设置 - 开始捕捉数据 Save - 导出捕捉的数据 Bus Hound概述 Bus Hound是一个超级软件总线协议分析器，用于捕捉来自设备的协议包和输入输出操作。该软件是由美国perisoft公司研制的一种专用于PC机各种总线数据包监视和控
wireshark抓包及分析
04-04
Wireshark是一款开源的网络分析工具，可以用于抓取和分析网络数据包。使用Wireshark可以帮助我们分析网络问题，定位故障原因。 以下是Wireshark抓包及分析的步骤： 1. 下载并安装Wireshark软件。Wireshark可以在其官网上免费下载安装。 2. 启动Wireshark软件，并选择需要捕获的网络接口。Wireshark可以捕获本地计算机连接的所有网络接口，用户可以选择需要分析的网络接口进行抓包。 3. 开始捕获网络数据包。在Wireshark软件中点击"Start"按钮，开始捕获网络数据包。 4. 进行数据包分析。Wireshark捕获的数据包会显示在软件界面中，用户可以选择需要分析的数据包进行查看。Wireshark提供了丰富的过滤和分析工具，用户可以根据需要进行数据包过滤、协议解析、统计分析等操作。 5. 导出数据包。用户可以将分析结果导出为不同的格式，例如文本、CSV、HTML等格式，以便后续处理和分享。 Wireshark抓包及分析可以帮助用户了解网络通信过程中的各种协议、数据包结构、传输性能等信息，帮助用户定位网络故障和优化网络性能。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 5
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
