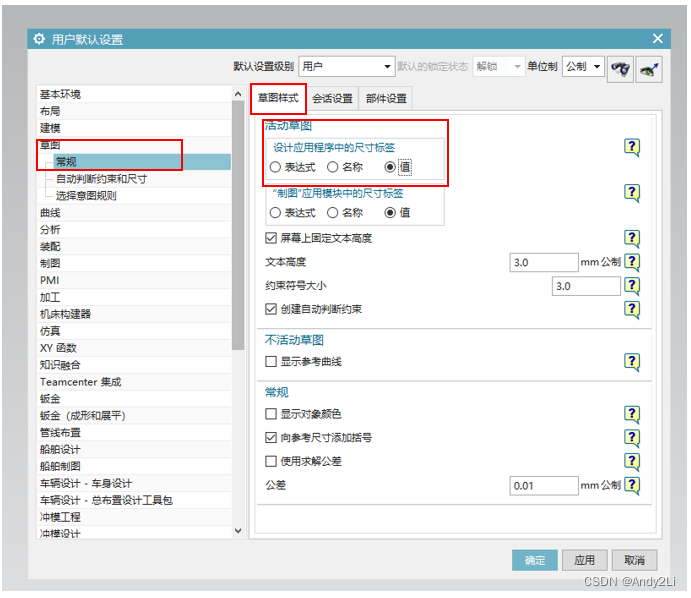

在默认的UG 标注中,尺寸标注会同时显示名称和值,这样当尺寸较多时会显得图面比较乱,可以在用户默认设置中选择草图-常规-草图样式-活动草图中将设计应用程序中的尺寸标签选择值,这样尺寸标注就只显示具体值了,点击确定,重启UG生效。

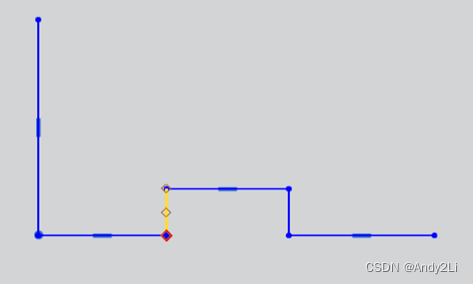

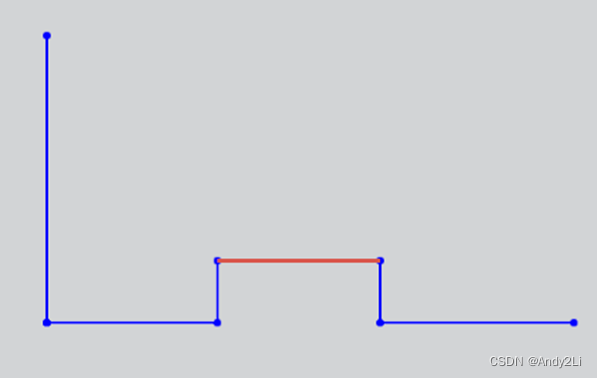

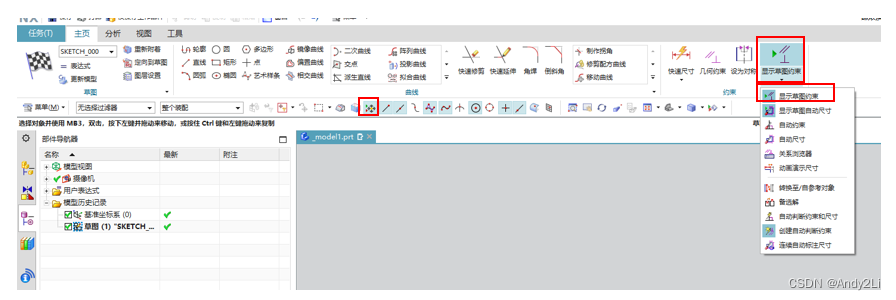

当在进行几何或尺寸约束时,由于约束符号或者由于线段特征太多导致选取想要的线段比较困难时,可以暂时取消显示草图约束,关闭捕捉点来使得选取更方便。
在默认的UG 标注中,尺寸标注会同时显示名称和值,这样当尺寸较多时会显得图面比较乱,可以在用户默认设置中选择草图-常规-草图样式-活动草图中将设计应用程序中的尺寸标签选择值,这样尺寸标注就只显示具体值了,点击确定,重启UG生效。
当在进行几何或尺寸约束时,由于约束符号或者由于线段特征太多导致选取想要的线段比较困难时,可以暂时取消显示草图约束,关闭捕捉点来使得选取更方便。
