dsp 280049 pie 中断原理及其配置过程

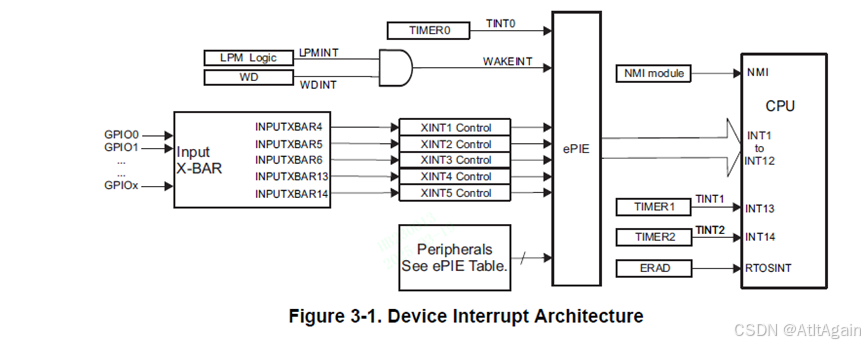

1. 先看系统总中断图

系统一共有14路中断，INT1-14，其中，INT13，INT14分别为TIME1，TIM2的中断。

其中INT1-12，通过(ePIE，缩写为PIE)模块复用为多个外设共用，每个中断复用为16个信道（也叫中断向量），通过启用16bit寄存器(PIEERx)，16bit标记寄存器的(PIEIFRx)和PIE 确认寄存器中的位(PIEACK)来进行控制。
具体可以通过仿真查看PieCtrlRegs寄存器。
在每个中断16路信道中，编号低的信道具有较高的优先级。

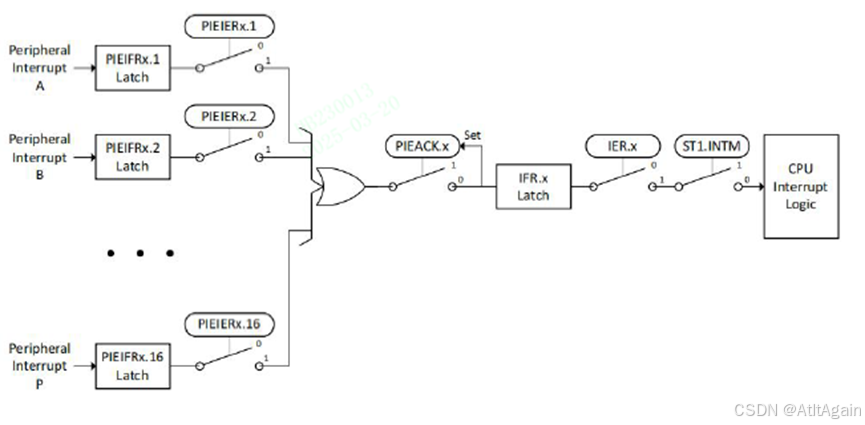

2. 外设中断传递架构

总的来说大概流程是这样
外设中断标志产生->外设中断使能->PIEx IFR置位->PIExIER使能->判断PIExACK->IFR置位->IER使能->判断INTM位->CPU执行中断程序。

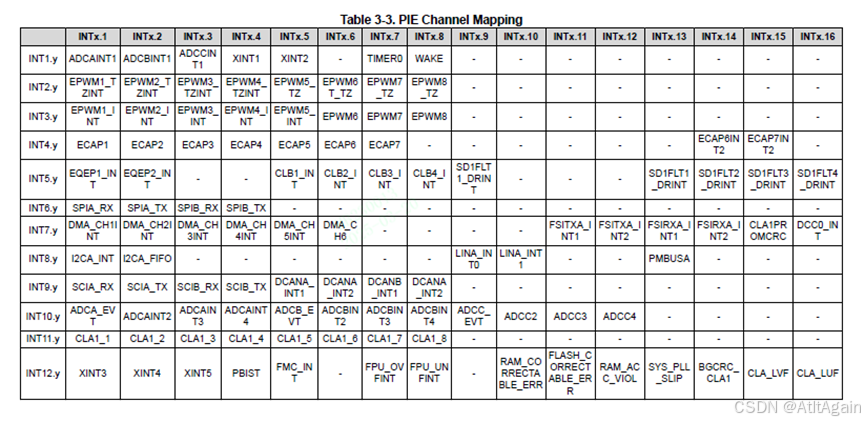

3. 中断向量表

上面描述的INT1-12，每个中断的16路信道连接的具体外设表如下所示

4. 配置过程

1. 关闭系统所有中断
   DINT;
2. 关闭PIE，PIE初始化，清零PIEIER和PIEIFR，
   InitPieCtrl();
3. 禁止所有CPU中断，清除CPU中断相关标志位，
   IER = 0x0000;
   IFR = 0x0000;
4. 初始化中断向量表
   InitPieVectTable();
   5.设置中断服务函数入口。
   EALLOW; // 这需要写入到EALLOW 受保护的注册表
   PieVectTable.XINT1_INT = &xint1_isr;
   PieVectTable.XINT2_INT = &xint2_isr;
   PieVectTable.XINT3_INT = &xint3_isr;
   PieVectTable.XINT4_INT = &xint4_isr;
   EDIS; //这需要禁用对EALLOW 受保护寄存器的写入
5. 在PIE 中启用XINT1 和XINT2
   PieCtrlRegs.PIECTRL.bit.ENPIE = 1; //启用PIE 块
   PieCtrlRegs.PIEIER1.bit.INTx4 = 1; //启用PIE 组1 INT4
   PieCtrlRegs.PIEIER1.bit.INTx5 = 1; // 启用PIE 组1 INT5
   PieCtrlRegs.PIEIER12.bit.INTx1 = 1; // 启用PIE 组12 INT1
   PieCtrlRegs.PIEIER12.bit.INTx2 = 1; // 启用PIE 组12 INT2
   7.启用CPU中断
   IER |= M_INT1; // 启用CPU INT1
   IER |= M_INT12; // 启用CPU INT12
   8.开启全局中断
   EINT; //启用全局中断
