4.ensp静态路由实战1

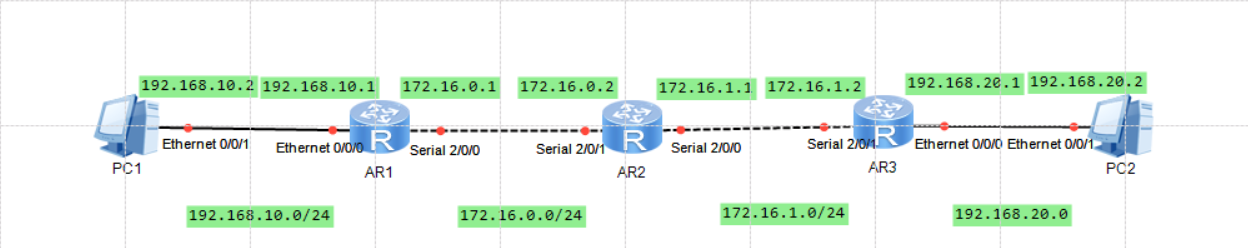

1.拖拽路由器和主机形成如下网络

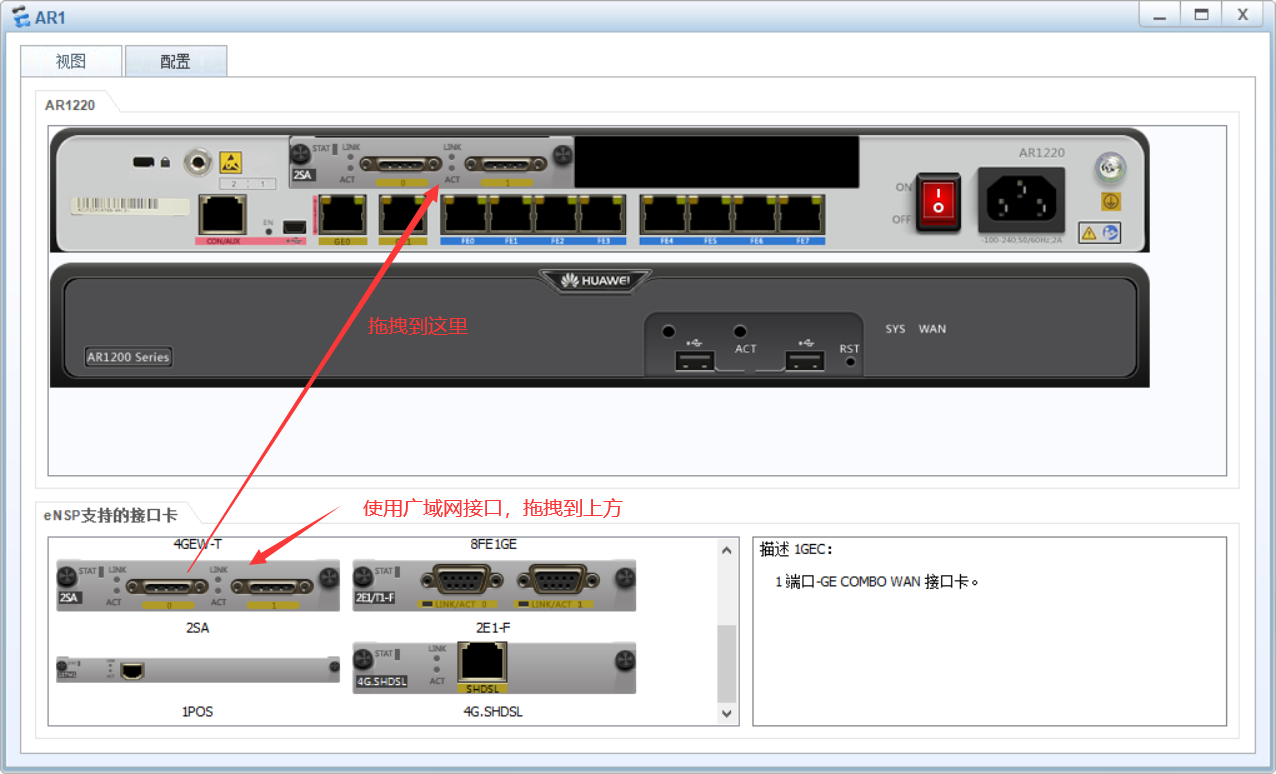

这里使用的是AR1220路由器，所以需要给路由器添加一个广域网接口

• 找到2SA，拽到顶部两个黑色的区域内。

2.PC与路由器的IP地址已经分配好，做如下配置

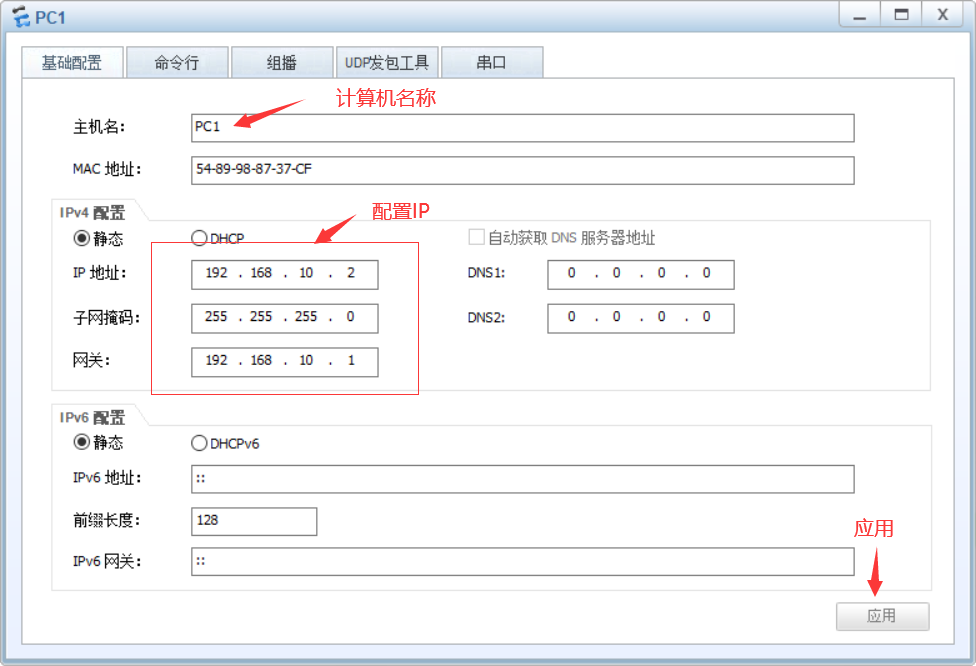

PC1:


PC2：

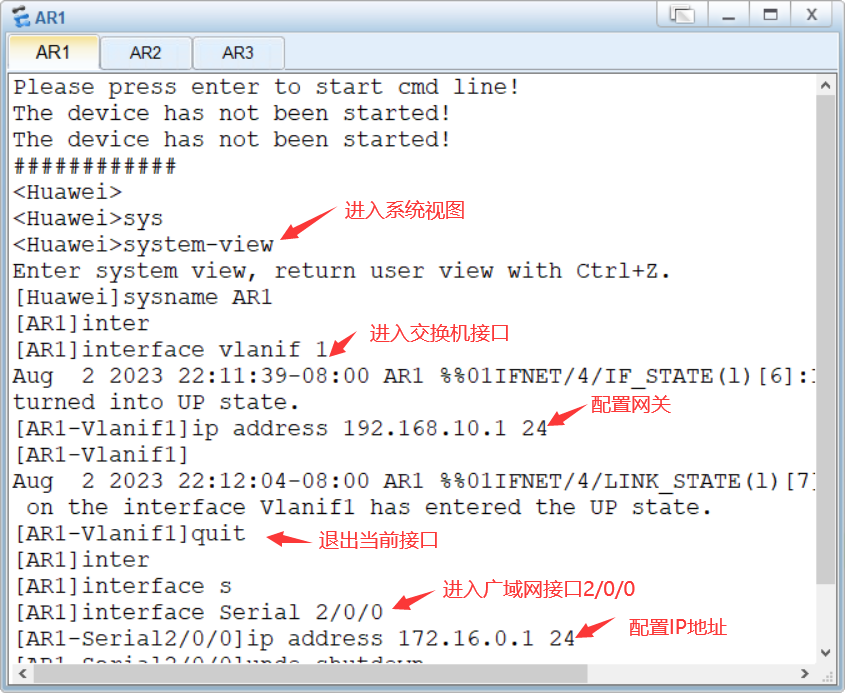

AR1：

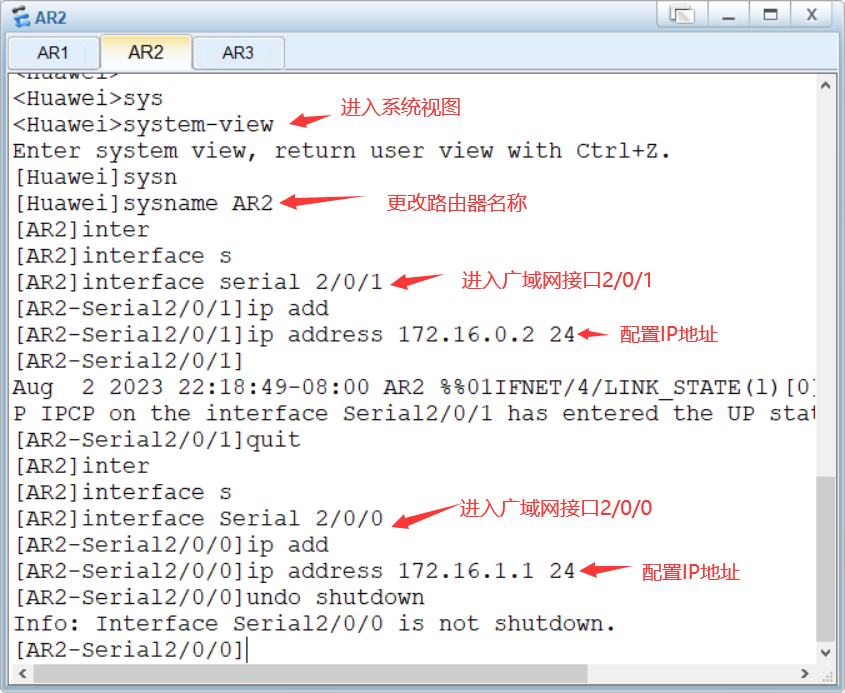

AR2：

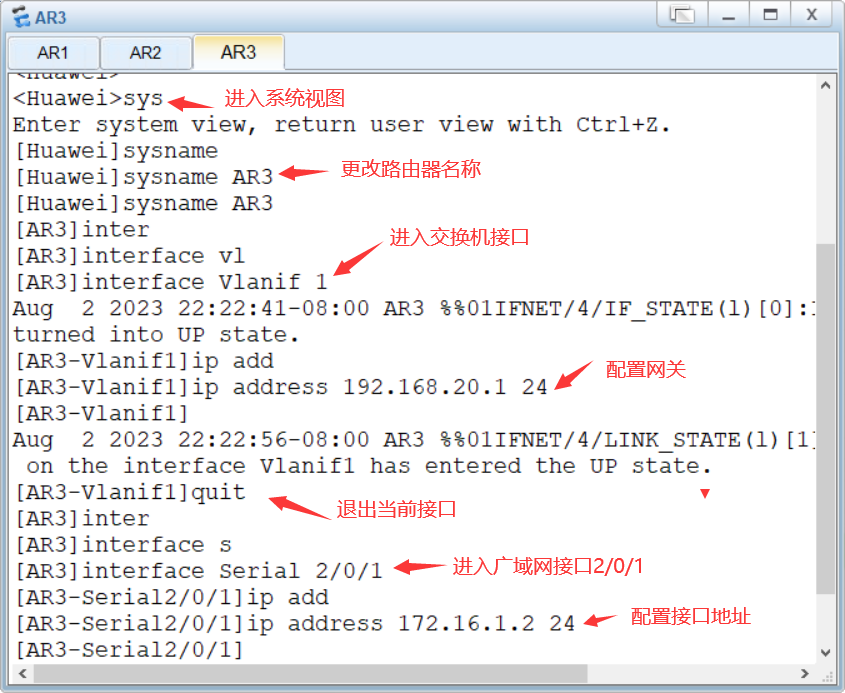

AR3：


3.检测路由器与计算机的连通性

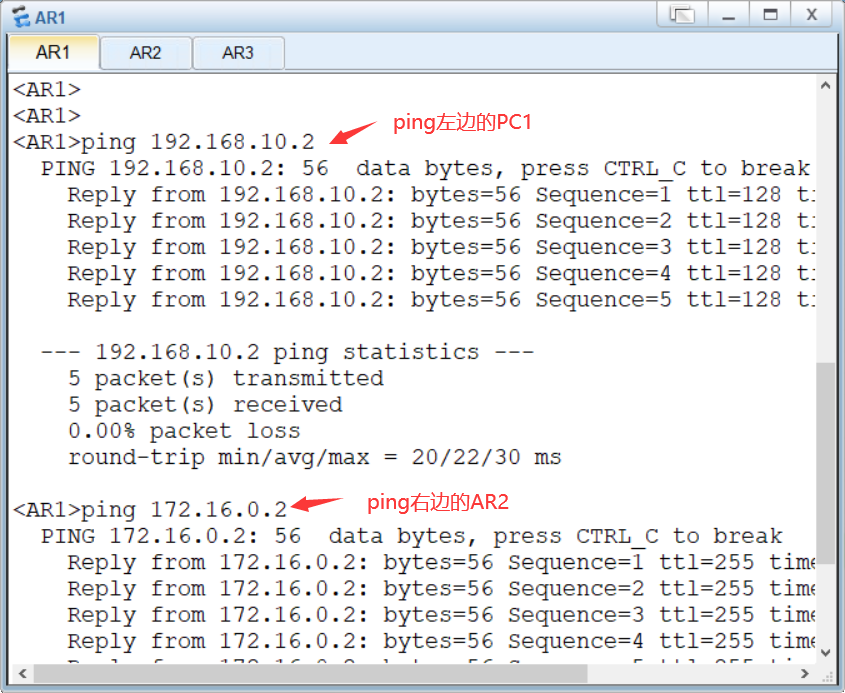

AR1 ping 自己的左右：

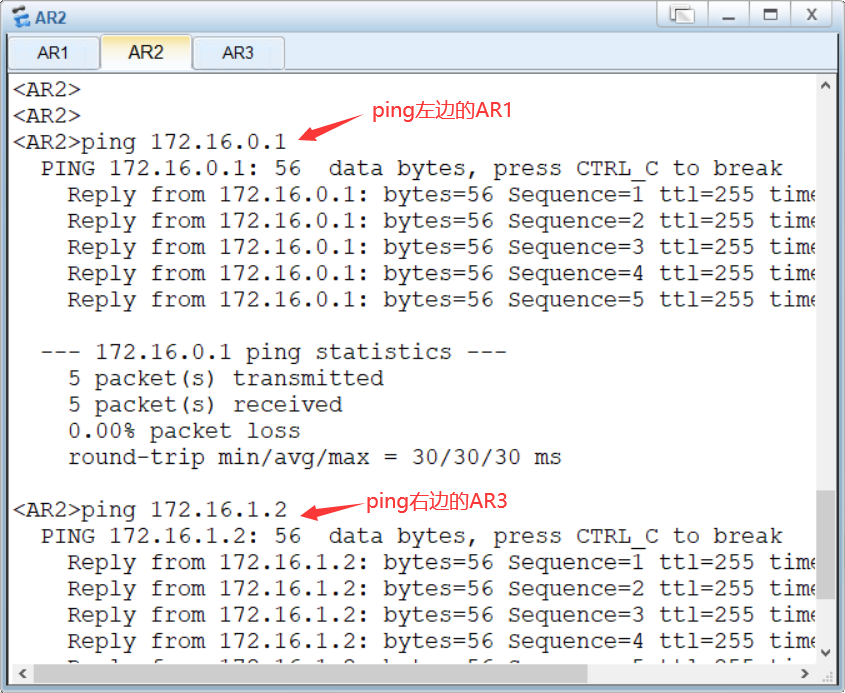

AR2 ping自己的左右：

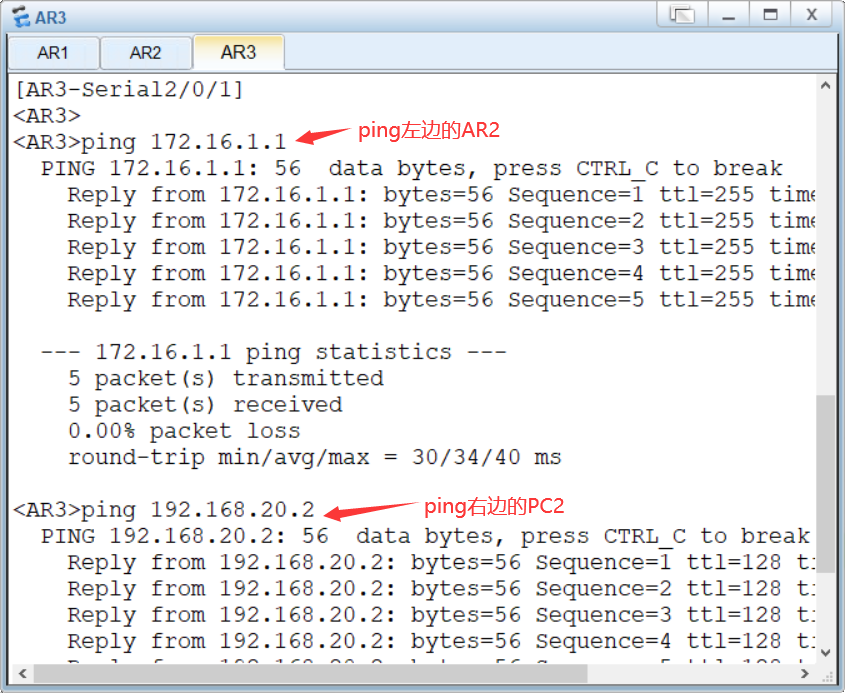

AR3 ping自己的左右
网络连接正常！



4.给路由器加静态路由，使的PC1与PC2可以正常通信

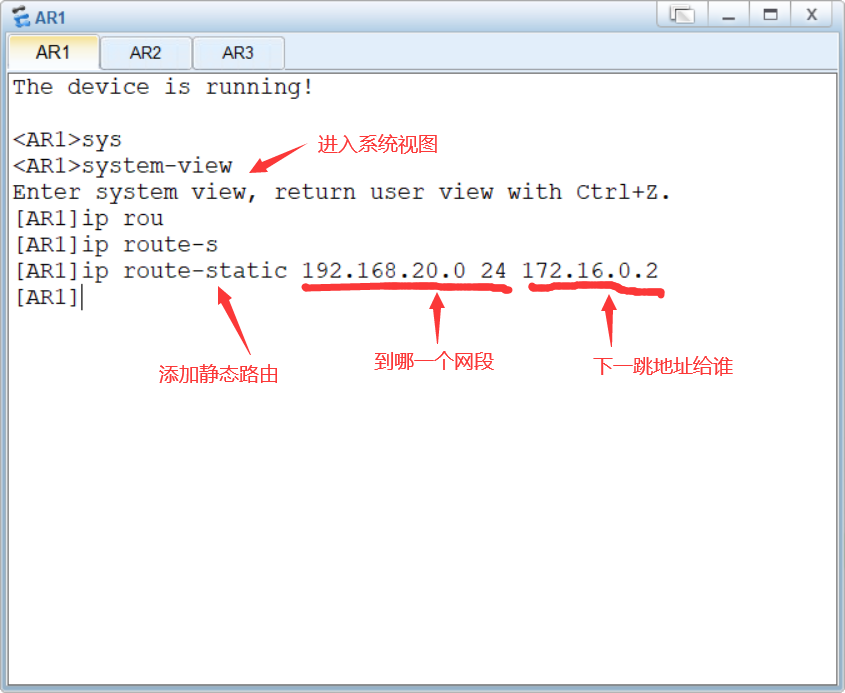

先给AR1添加到PC2的静态路由：

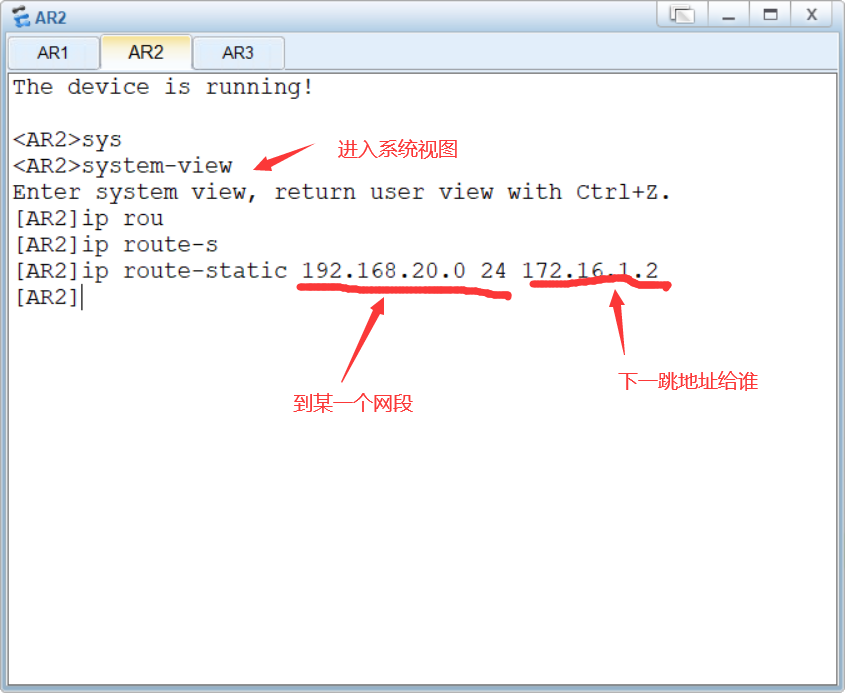

再给AR2添加到PC2网段的静态路由：
此时数据包就可以送到PC2了，但是不会有回来的数据包，因为AR2和AR3并不知道到PC1所在的网段怎么走，使用wireshark在AR3左右端口进行抓包：

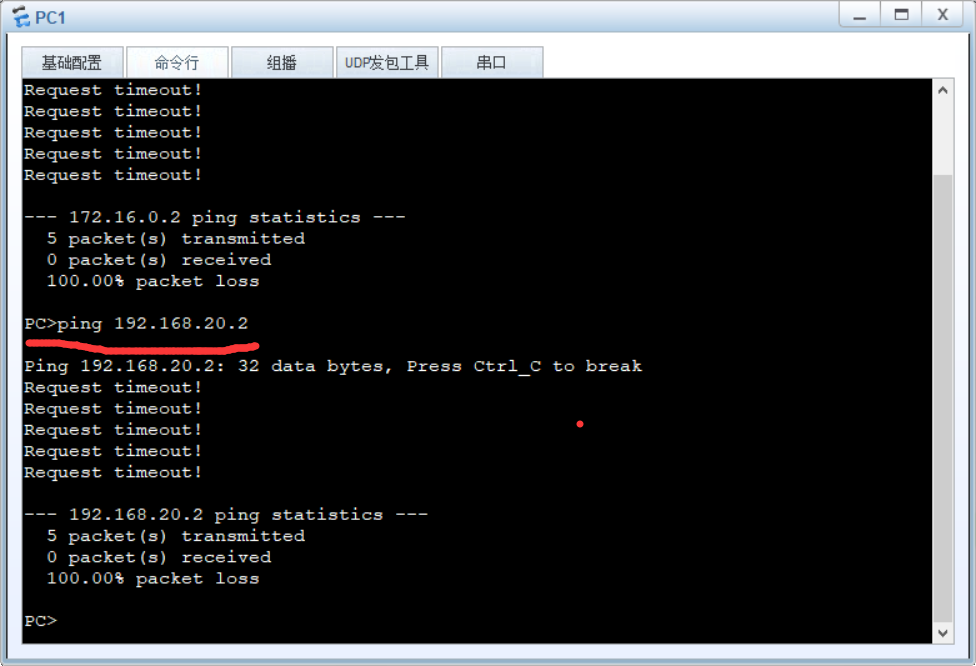

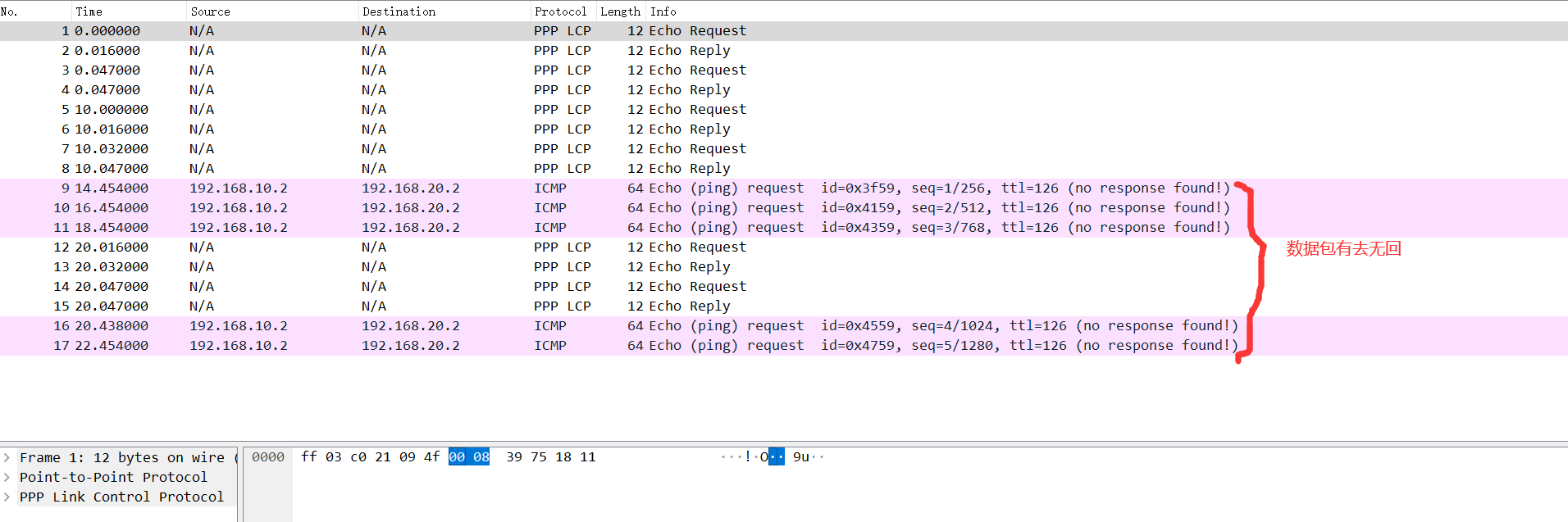

在PC1使用ping命令，然后查看wireshark所捕获的数据包情况：

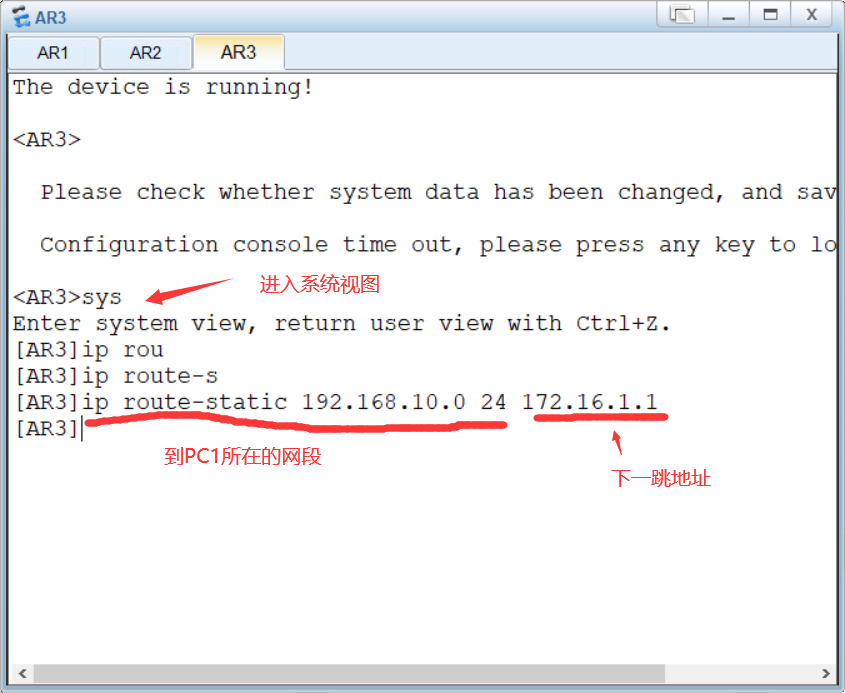

继续给AR3添加到PC1所在网段的路由：

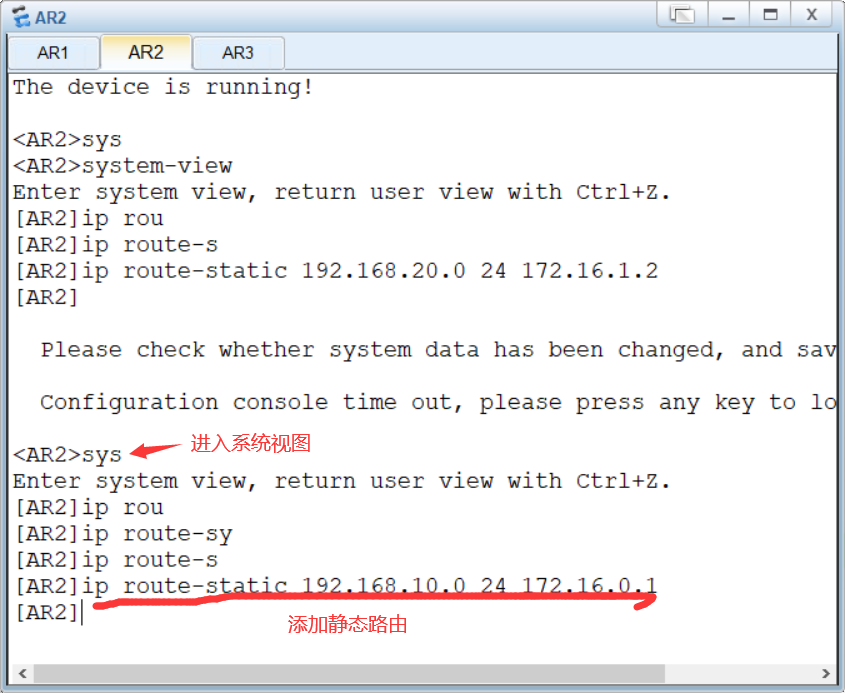

给AR2添加到PC1所在网段的路由：



这样就配置完毕了。

5.检验连通性

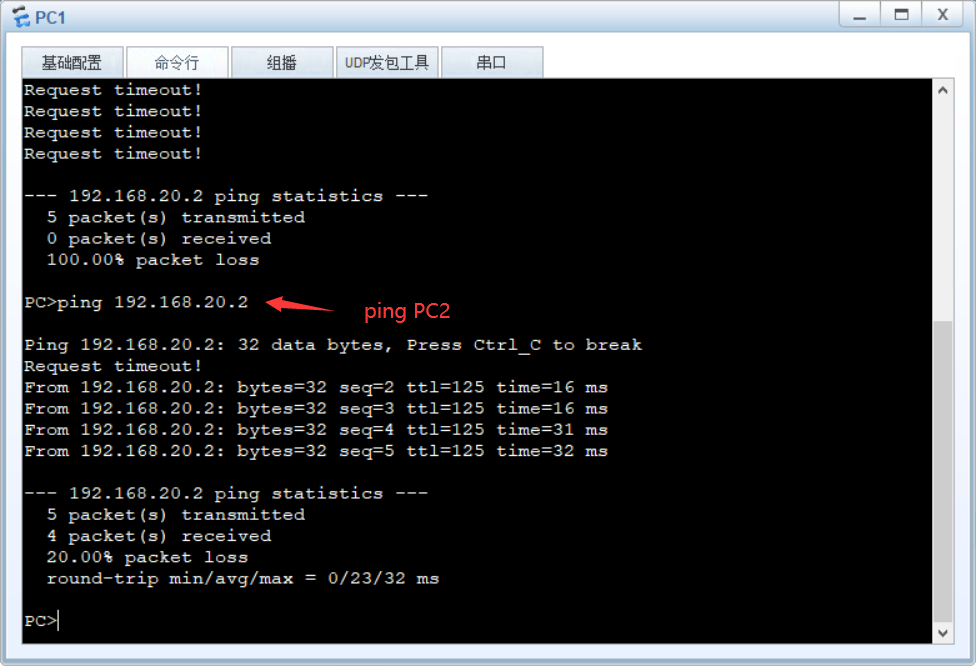

使用PC1来ping PC2：
可以看到，网络已经通畅！！
配置完毕！
