一、概述

    二总线主要分为调制型与载波型两种方式，其中载波型必须有主站参与，由于主站成本要40~50元，传统PLC电力载波方案较为复杂，成本也在10~50元，在较少节点的系统，特别是点对点通讯系统，则性价比非常低；而直流载波型的二总线方案，无需主站，单颗芯片批量成本也只有2元不到，具备极致性价比。

二、本文内容

    本文将以XM2BUS的直流载波二总线芯片XF2485作为示例，讲解其方案应用及原理。

三、XM2BUS载波型二总线芯片XF2485介绍

    XF2485A是具有内置开关键控(OOK)调制和解调功能的RS-485收发器功率IC，通过将数据调制到现有电力线上，可实现在同一对导线中同时进行电力输送和数据通信，从而显著降低系统成本。

    其总线供电电流12A，无极性布线，两线同时解决通信与供电；总线供电范围DC10～90V（>90V调整外围电容耐压值即可），通讯距离500米。

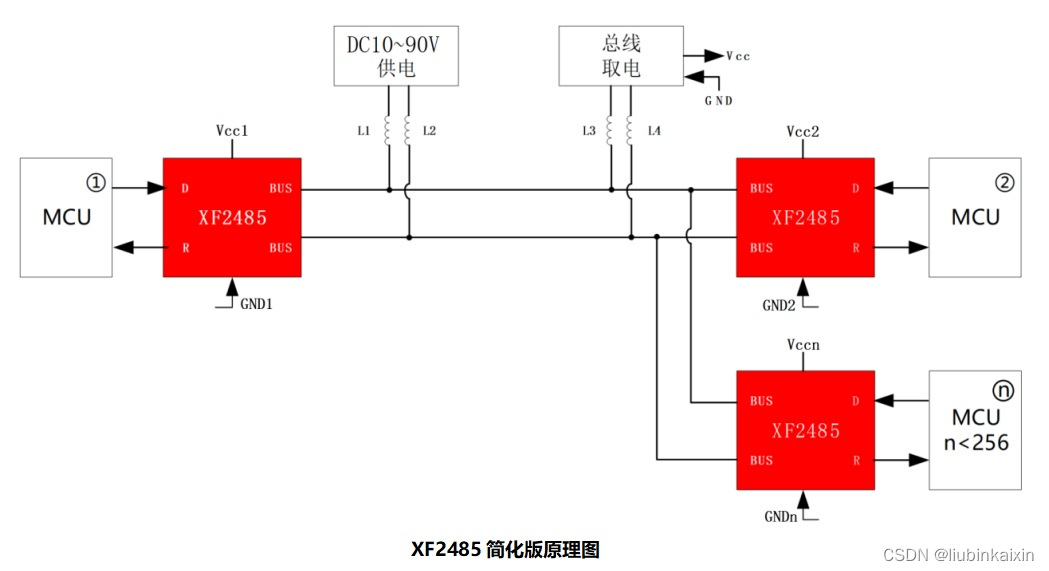

四、系统原理框图

    XF2485和485通讯及应用非常类似，系统内所有MCU都是对等的，总线供电、总线取电均经过电感进行隔离，从而达到载波信号与电源干扰、负载干扰的隔离。

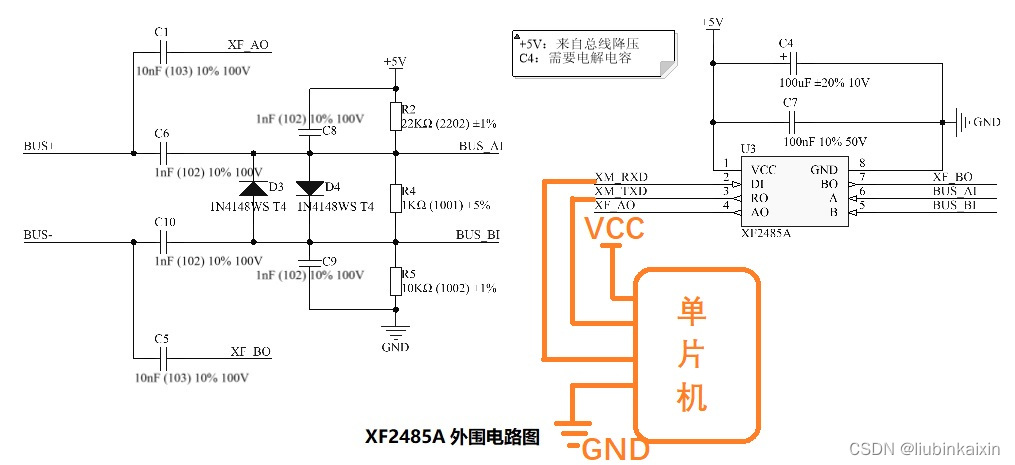

五、通讯原理图讲解

    XF2485A芯片的Pin4-AO，Pin7-BO可直接通过电容C1，C5向总线发送载波信号；总线载波信号通过电容C6,C10传入芯片Pin6-A，Pin5-B进行接收解码；当当总线节点较少，负载较轻时，距离短时，可直接通过AO，BO发送载波信号，如1对1通讯，负载300mA，距离10米，其比较时候设备内的通讯。

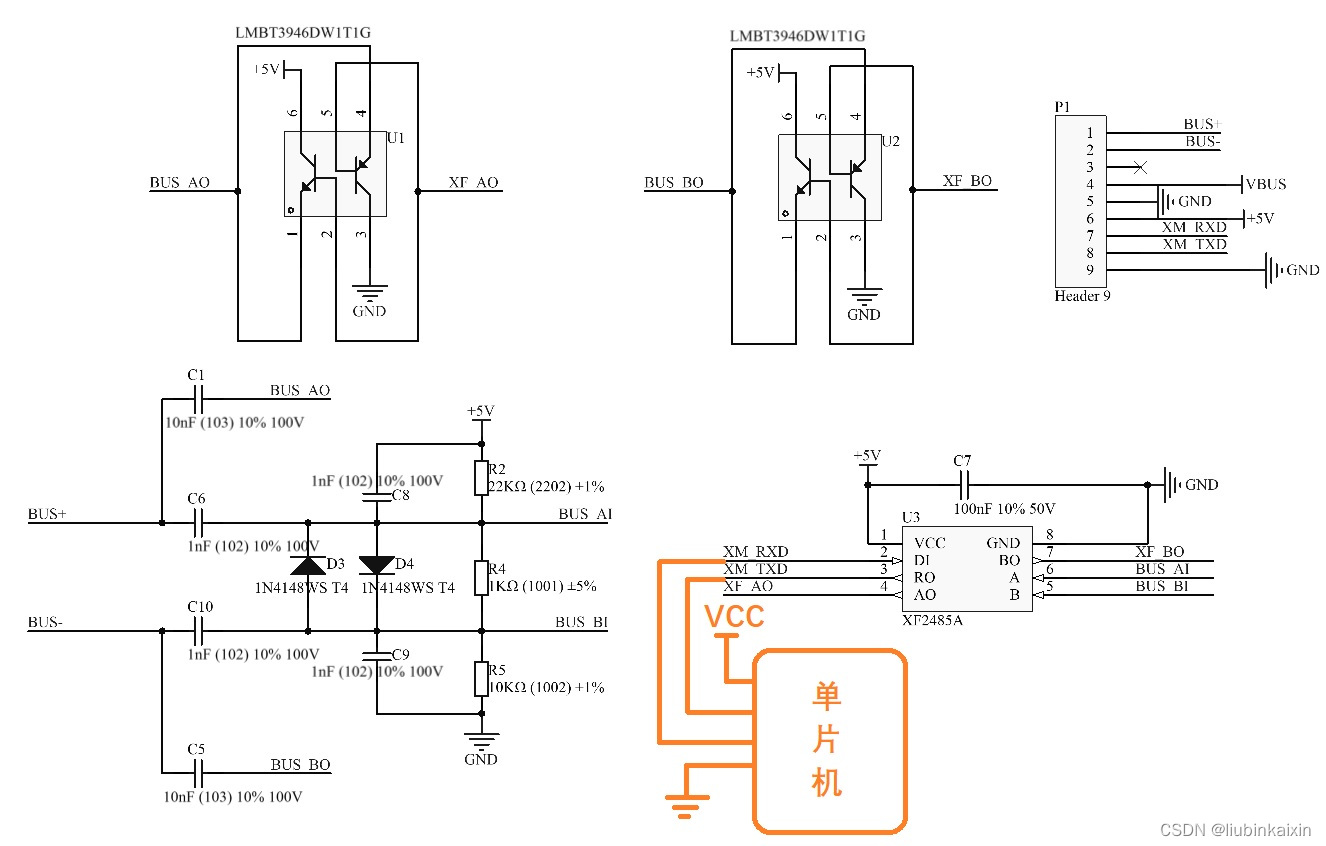

    若节点较多，则Pin4-AO，Pin7-BO通过推挽三极管电路U1，U2，加强载波信号，达到更远距离，更多节点的目的，比如24V，10A，32/64个节点。

六、二总线XF2485的应用

      XF2485和RS-485参数非常接近，二线制无极性通讯方便布线，在布线拓扑容忍度上有提升，虽然建议按菊花链接线，但实际施工过程若未按照标准的菊花链接线方式，也无需担心影响通讯，因此在传统485的波特率≤9600bps应用场合，都能直接替代，比如步梯灯、照明、传感采集、楼宇自动化、工厂自动化与控制、HVAC 系统、电器、电网基础设施等领域。

特性	RS-485收发器	XF2485
多点通信	有	有
共模噪声抗扰度	有	有
拓扑	菊花链	推荐菊花链(非标准也能解码)
无极性	否	有
多点通讯	有	有
传输方向	半双工或全双工	半双工
RX阈值	200mV	150mV～250mV
节点数上限	256	256

七、实物展示

    如需对应资料及硬件工程源文件，留言或私信即可，免费提供哈，也请多多关注，谢谢大家哈。

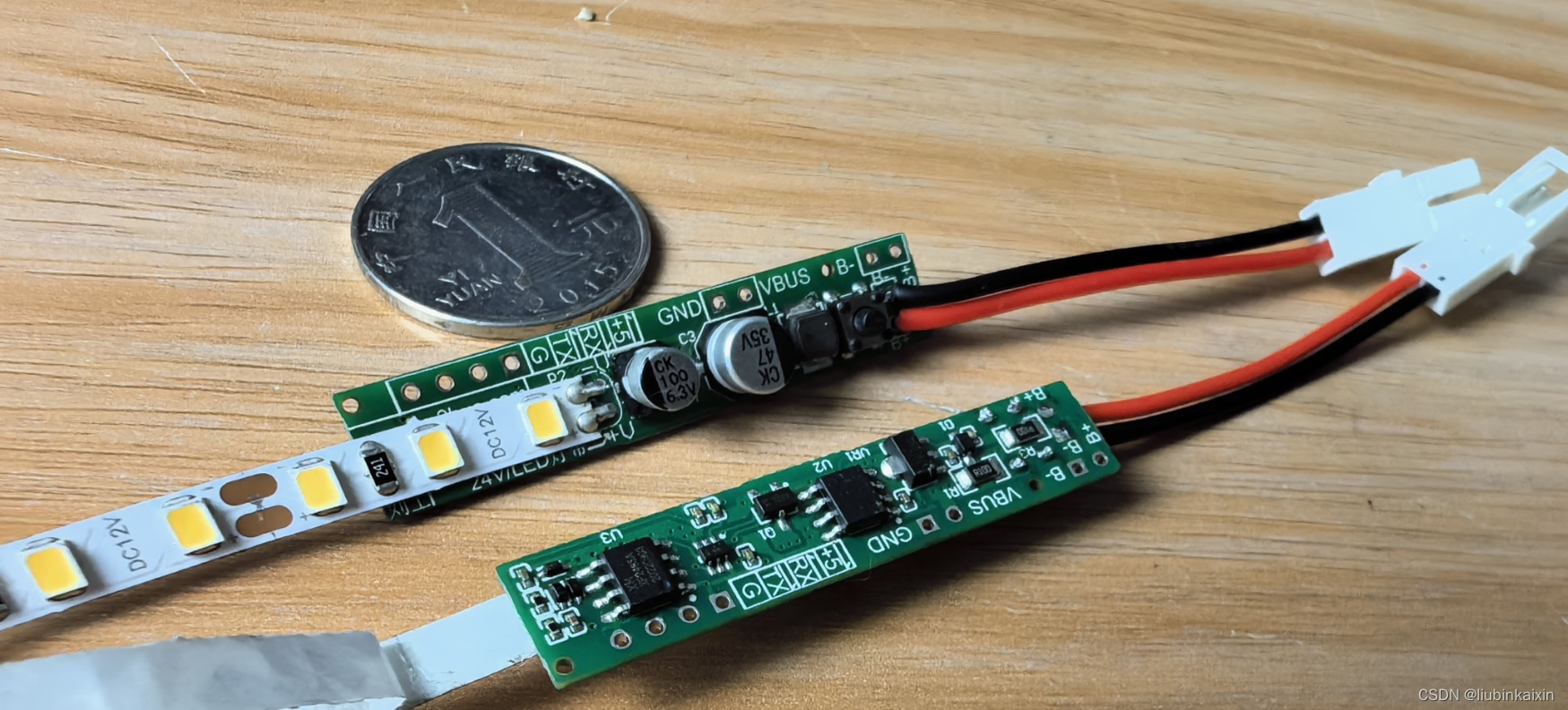

XF2485的灯带方案（无频闪）

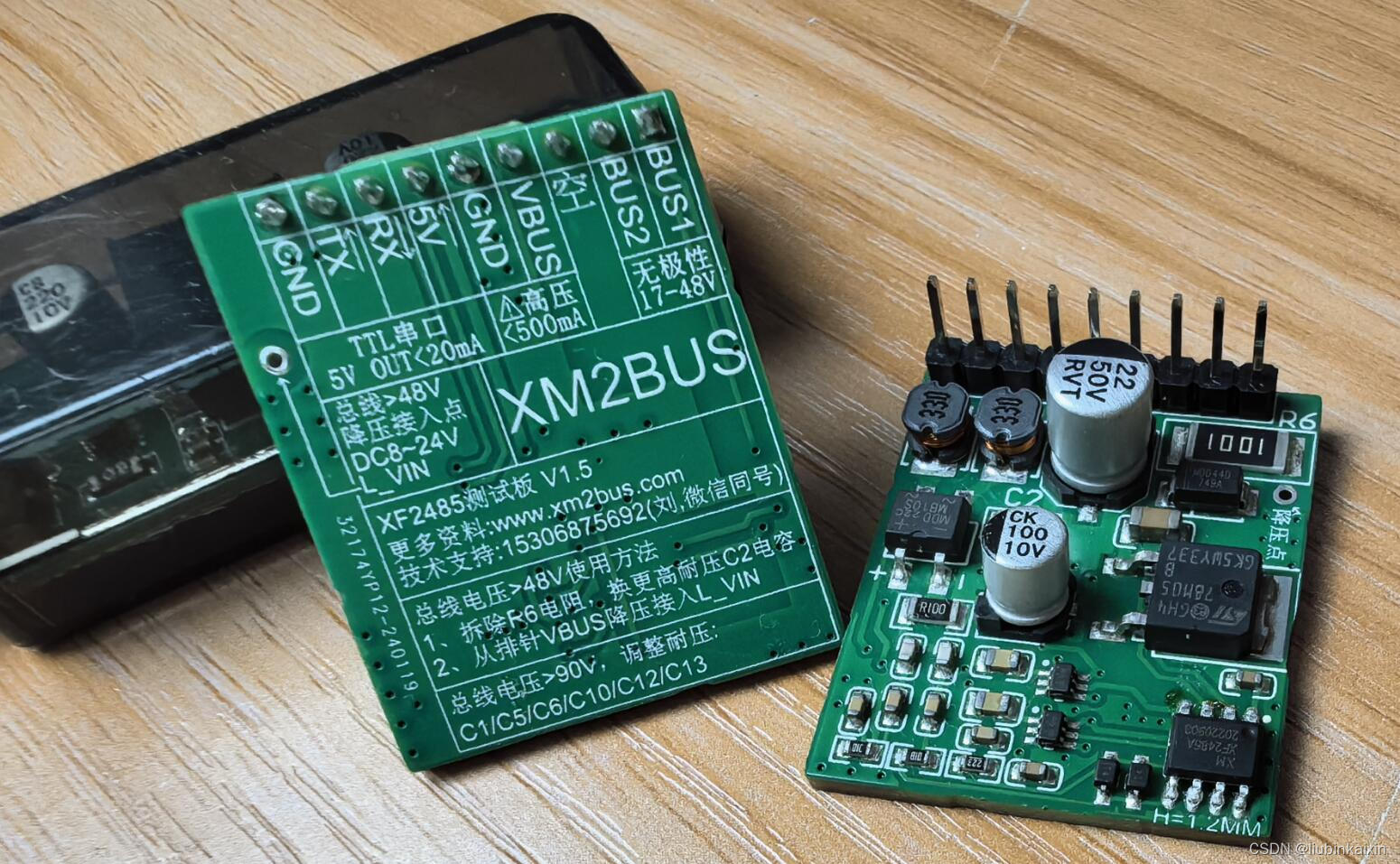

XF2485的开发板（替代485，无极性，供电+通讯）
