基于NNEWN NSR3588开发板Android12系统实现四屏异显

RK3588四屏异显功能实现介绍

1.硬件连接

4路显示接口的组合为：HDMI0+HDMI1+DP0+MIPI DSI1

NSR3588开发板上的4路显示接口如下(红色方框)：

4屏连接后整机环境搭建如下：

2.内核dts配置

(1)RK3588的4个显示VOP分配如下：
HDMI0绑定到VP0
HDMI1绑定到VP1
DP0绑定到VP2
MIPI DSI1绑定到VP3

(2)dts配置
配置打开HDMI0和HDMI1

&hdmi0 {
        enable-gpios = <&gpio4 RK_PB1 GPIO_ACTIVE_HIGH>;
        status = "okay";
};

&hdmi0_in_vp0 {
        status = "okay";
};

&route_hdmi0 {
        status = "okay";
        connect = <&vp0_out_hdmi0>;
};

&hdmi1 {
        status = "okay";
};

&hdmi1_in_vp1 {
        status = "okay";
};

&route_hdmi1 {
        status = "okay";
        connect = <&vp1_out_hdmi1>;
};

配置打开MIPI DSI1

&dsi1_in_vp2 {
       status = "disabled";
 };

 &dsi1_in_vp3 {
       status = "okay";
 };

 &route_dsi1 {
        status = "okay";
       connect = <&vp3_out_dsi1>;
 };

打开Type-C DP功能

&dp0 {
        status = "okay";
};

&dp0_in_vp2 {
        status = "okay";
};

3.Android异显示方案

PS：本段摘自<Rockchip Android11 异显开发指南.pdf>

我们目前采用的是Andorid Activity 指定屏幕启动的方案：
在startActivity 接口参数中设置指定屏幕的display id，Activity 将在指定屏幕上直接启动显示。

Activity 的多显示器支持需要设备支持

<feature name="android.software.activities_on_secondary_displays" />

同时application 或者activity 需要支持分屏属性即

<application>或者<activity>标签下设置新的属性android:resizeableActivity="true"

这个属性在你target到Android N 后android:resizeableActivity 的默认值就是true。

ActivityOptions 提供两个新函数以支持多个显示器：
setLaunchDisplayId() 指定Activity 在启动后应显示在哪个显示器上。
getLaunchDisplayId() 返回操作组件的当前启动显示器。
setLaunchDisplayId() 使用示例：
示例中使用MediaRouter 接口获取副屏的display id，同理也可以使用
DisplayManager 接口获取响应的display id。

注意此处只能打开其他包中的Activity，否则会提示：“App does not support launch onsecondary displays”。

private void showSecondByActivity(Context context){
		ActivityOptions options = ActivityOptions.makeBasic();
		MediaRouter mediaRouter = (MediaRouter)
		context.getSystemService(Context.MEDIA_ROUTER_SERVICE);

		MediaRouter.RouteInfo route =
		mediaRouter.getSelectedRoute(MediaRouter.ROUTE_TYPE_LIVE_VIDEO);

		if (route != null) {
			Display presentationDisplay = route.getPresentationDisplay();
			options.setLaunchDisplayId(presentationDisplay.getDisplayId());
		//options.
			Intent intent = new Intent("android.intent.action.MUSIC_PLAYER");
			intent.addFlags(Intent.FLAG_ACTIVITY_NEW_TASK);
			startActivity(intent, options.toBundle());
		}
}

同时也对adb shell 进行了扩展，以支持多个显示器。shell start 命令现在可用于启动操作组
件，并指定操作组件的目标显示器：

adb shell am start --display <display_id> <activity_name>
例如：adb shell am start --display 1 com.android.settings/.Settings（把settings 界面启动到指定的副屏）

4.四屏异显测试APK及效果演示

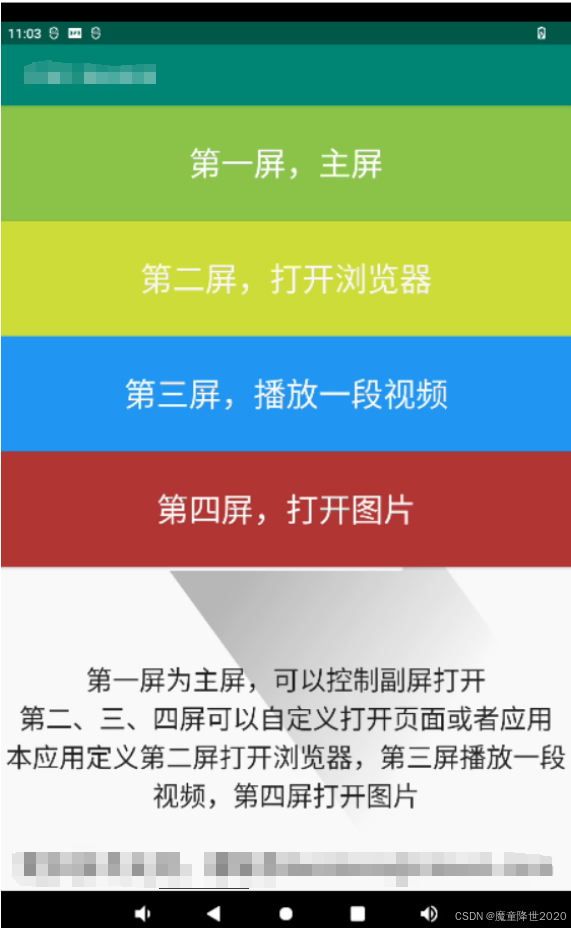

四屏异显的测试APK主界面如下：

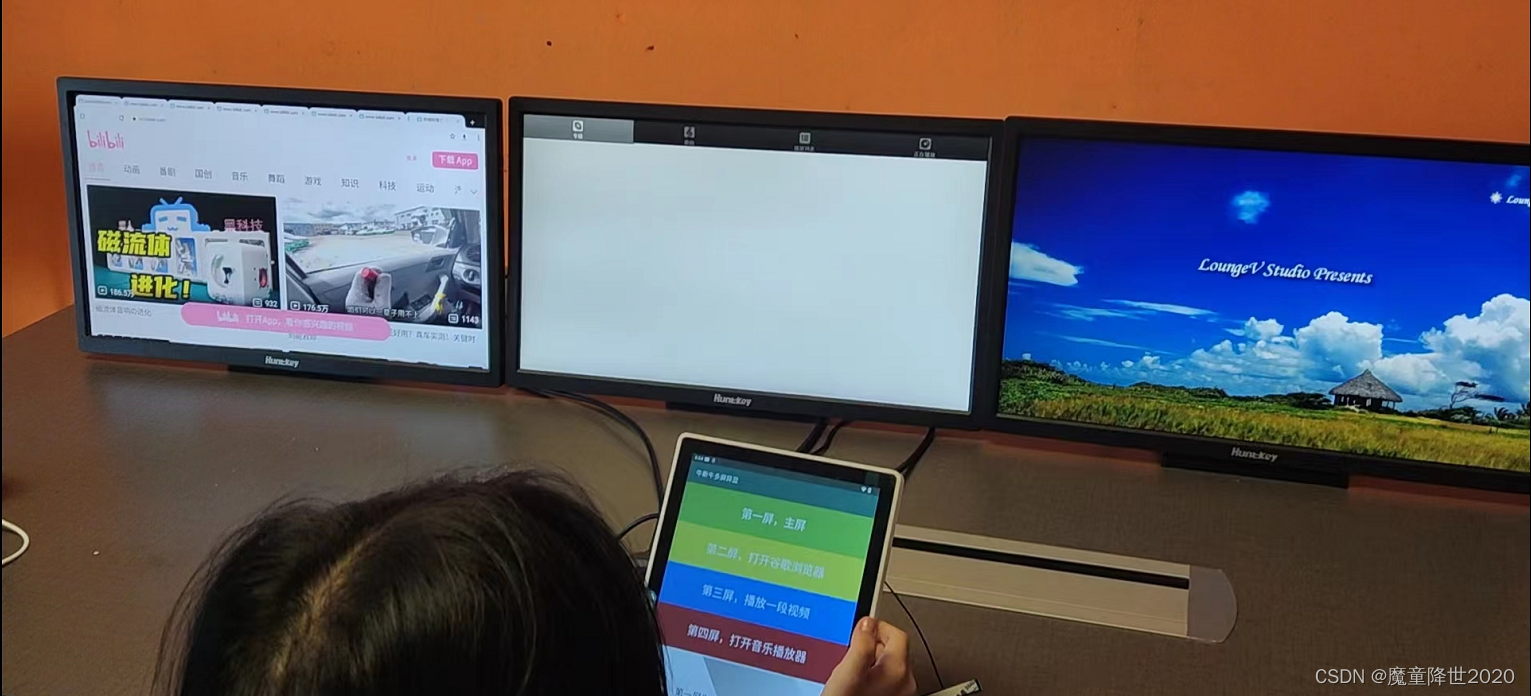

演示效果如下：

5.技术交流

介绍了这么多，先给兄弟们上点干货。
这里提供RK3588多屏异显示的测试APK，百度网盘地址：
链接：https://pan.baidu.com/s/1mLw-BVpmLE7v-qzQsQdiig
提取码：6efl

想了解更多产品特性也可以移步: nnewn.
欢迎各位朋友一起沟通交流，互相学习！
