【RK3588】正点原子RK3588开发板Android系统屏幕显示方向配置

正点原子RK3588开发板ATK-DLRK3588支持多种屏幕，支持正点原子店铺售卖的5.5寸720x1280、5.5寸1080x1920以及10.1寸800x1280这三款MIPI屏，同时还支持HDMI显示、DP显示；正点原子家的MIPI屏都是物理竖屏，而HDMI显示屏、DP显示屏一般都是物理横屏。

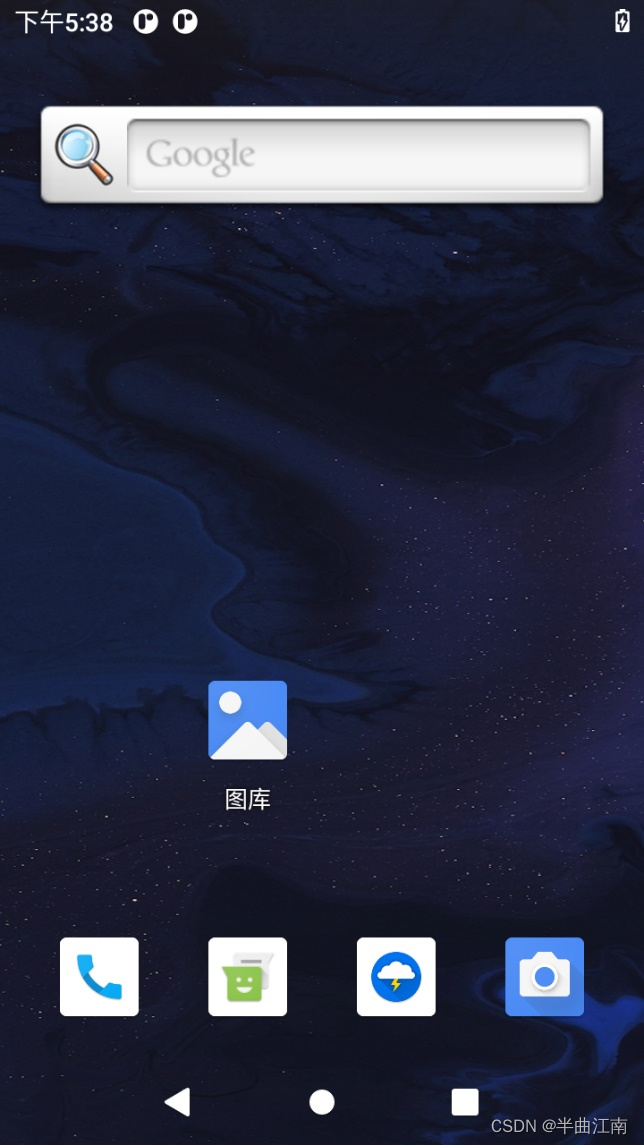

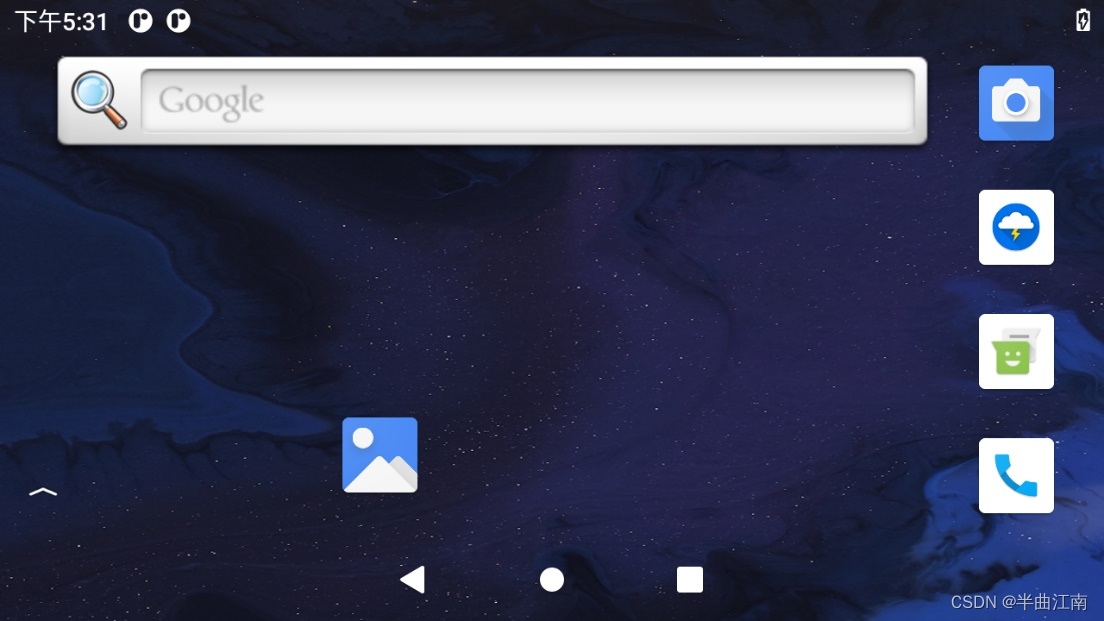

Android系统它既支持横屏显示、也支持竖屏显示，如下图所示：

本文基于正点原子RK3588开发板讲一下Android系统如何设置屏幕的显示方向。

1.相关属性介绍

介绍四个属性：

• vendor.hwc.device.primary
• vendor.hwc.device.extend
• persist.sys.rotation.efull-n（n是一个数字，譬如1、2、3）
• persist.sys.rotation.einit-n（n是一个数字，譬如1、2、3）

---

vendor.hwc.device.primary

该属性用于设置主屏，譬如：

• vendor.hwc.device.primary=DSI                 #设置MIPI屏为主屏
• vendor.hwc.device.primary=HDMI-A          #设置HDMI显示屏为主屏
• vendor.hwc.device.primary=LVDS             #设置LVDS屏为主屏
• vendor.hwc.device.primary=eDP                #设置eDP显示屏为主屏
• vendor.hwc.device.primary=DP                  #设置DP显示屏为主屏

备注：主屏通常只有一个、而副屏可以有多个，若系统只有一个逻辑屏，该屏便是逻辑主屏（对应物理主屏）。

---

vendor.hwc.device.extend

该属性用于设置副屏，譬如：

• vendor.hwc.device.extend=DSI                   #设置MIPI屏为副屏
• vendor.hwc.device.extend=HDMI-A            #设置HDMI显示屏为副屏
• vendor.hwc.device.extend=LVDS                #设置LVDS屏为副屏
• vendor.hwc.device.extend=eDP                  #设置eDP屏为副屏
• vendor.hwc.device.extend=DP                    #设置DP显示屏为副屏
• vendor.hwc.device.extend=DSI,HDMI-A     #设置MIPI屏和HDMI显示屏为副屏

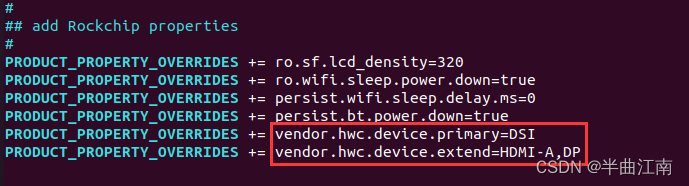

正点原子提供的Android SDK，主屏默认为MIPI屏、副屏默认为HDMI显示屏和DP显示屏，用户可根据自己的实际需求进行更改，打开device/rockchip/rk3588/ATK_DLRK3588/ATK_DLRK3588.mk文件：

vi device/rockchip/rk3588/ATK_DLRK3588/ATK_DLRK3588.mk

---

persist.sys.rotation.einit-n（n=1、2、3、….）

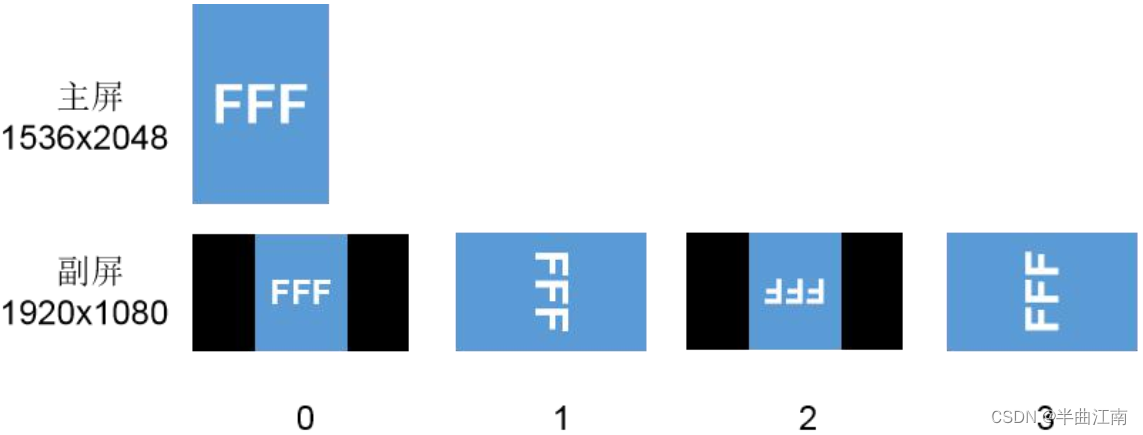

该属性用于设置副屏（副屏1、副屏2等）的显示方向，可取值为0/1/2/3，分别表示将副屏显示方向旋转（顺时针）0度、90度、180度、270度，如下图所示：

---

persist.sys.rotation.efull-n（n=1、2、3、….）

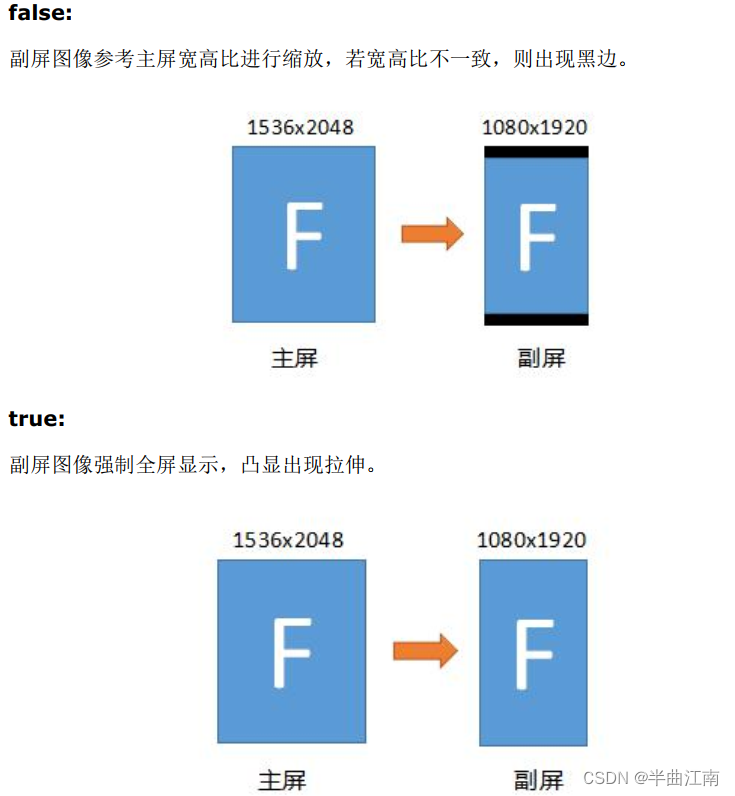

该属性用于设置副屏（副屏1、副屏2等）是否全屏显示，可取值为false和true，如下图所示：

---

2.主屏显示方向

主屏的显示方向可通过SF_PRIMARY_DISPLAY_ORIENTATION变量控制，该变量可取值为0、90、180、270，分别表示将主屏显示方向旋转（顺时针旋转）0度、90度、180度以及270度。

打开device/rockchip/rk3588/ATK_DLRK3588/BoardConfig.mk文件：

vi device/rockchip/rk3588/ATK_DLRK3588/BoardConfig.mk

如果我们要将主屏的显示方向旋转90度，可以在该文件末尾添加如下内容：

SF_PRIMARY_DISPLAY_ORIENTATION := 90             #旋转90度

修改完成后，保存退出，在SDK根目录下执行如下命令重新编译Android源码：

source build/envsetup.sh

lunch ATK_DLRK3588-userdebug

./build.sh -A -J10

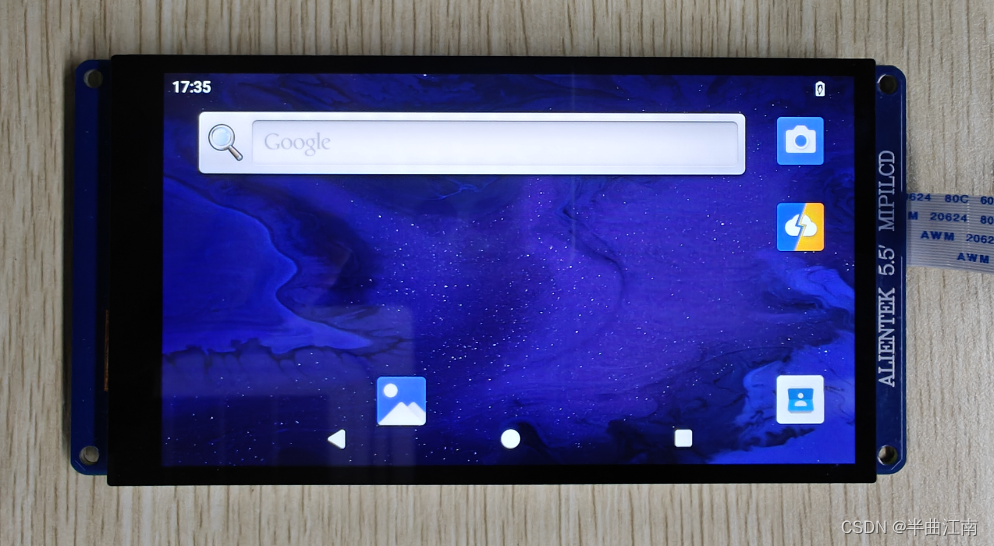

将编译生成的super.img烧录到开发板上，然后上电启动开发板，进入Android系统后会发现mipi屏（本例中mipi屏为主屏）由竖屏显示变成了横屏显示，如下所示：

3.副屏显示方向

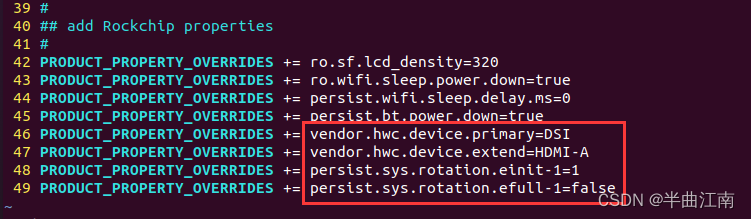

副屏的显示方向可通过persist.sys.rotation.einit-n（n=1、2、3、….）属性控制，第1小节中已经介绍了。我们以MIPI主屏、HDMI副屏为例，如果要将HDMI屏的显示方向旋转90度、并且HDMI屏图像参考MIPI屏的宽高比进行缩放（也就是不强制HDMI全屏显示）；要实现这种需求，可以在device/rockchip/rk3588/ATK_DLRK3588/ATK_DLRK3588.mk文件中添加如下内容：

PRODUCT_PROPERTY_OVERRIDES += vendor.hwc.device.primary=DSI

PRODUCT_PROPERTY_OVERRIDES += vendor.hwc.device.extend=HDMI-A

PRODUCT_PROPERTY_OVERRIDES += persist.sys.rotation.einit-1=1

PRODUCT_PROPERTY_OVERRIDES += persist.sys.rotation.efull-1=false

修改完成后，保存退出，在SDK根目录下执行如下命令重新编译Android源码：

source build/envsetup.sh

lunch ATK_DLRK3588-userdebug

./build.sh -A -J10

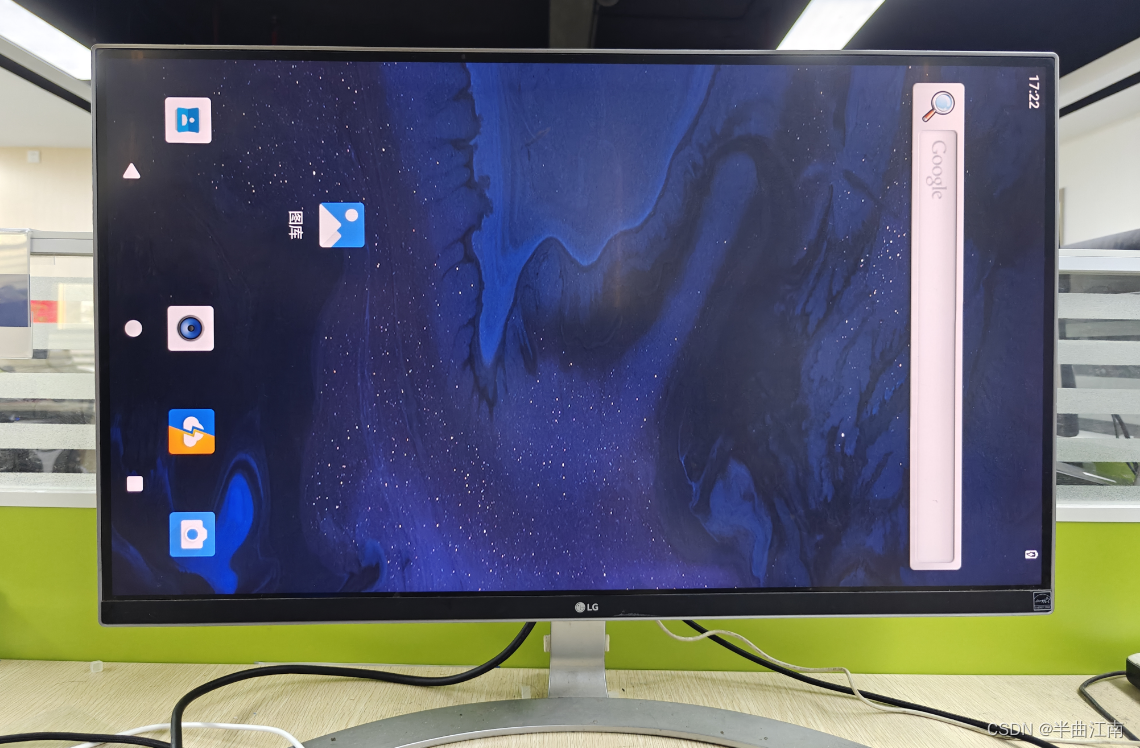

将编译生成的super.img烧录到开发板上，然后上电启动开发板，连接HDMI显示器，进入Android系统后会发现HDMI屏显示方向旋转了90度，如下所示：

4.recovery模式下屏幕的显示方向

Recovery模式下屏幕的显示方向可通过TARGET_RECOVERY_DEFAULT_ROTATION变量控制，该变量可取值为：ROTATION_NONE、ROTATION_RIGHT、ROTATION_DOWN、ROTATION_LEFT，分别表示recovery模式下屏幕显示方向将旋转0度、90度、180度、270度。

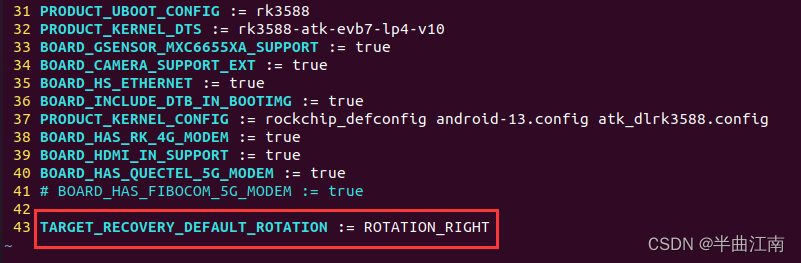

打开device/rockchip/rk3588/ATK_DLRK3588/BoardConfig.mk文件，然后添加如下内容：

TARGET_RECOVERY_DEFAULT_ROTATION := ROTATION_RIGHT   #旋转90度

修改完成后，保存退出，在SDK根目录下执行如下命令重新编译Android源码：

source build/envsetup.sh

lunch ATK_DLRK3588-userdebug

./build.sh -A -J10

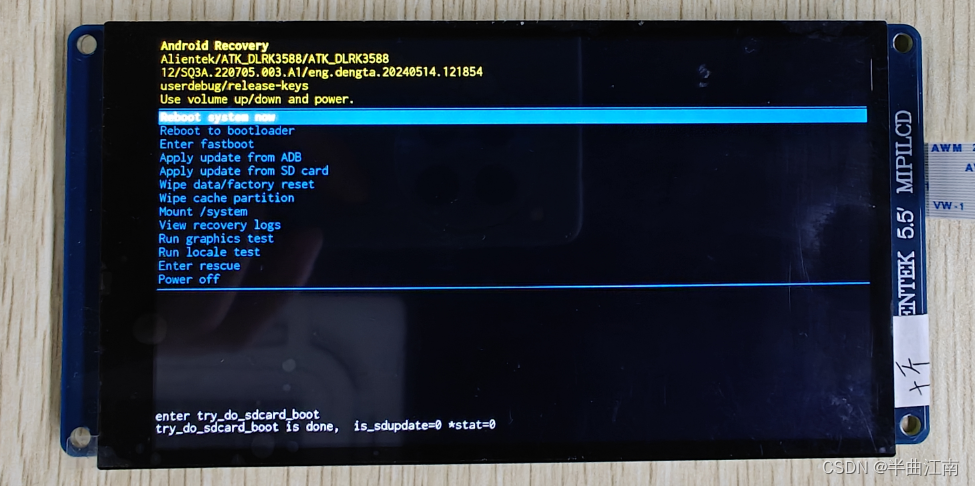

将编译生成的recovery.img和misc.img烧录到开发板上，烧录完成会自动重启进入recovery模式（烧录misc.img首次启动将进入recovery模式），此时会发现屏幕显示方向旋转了90度，如下图所示：
