Mac协议

设计重点：

节省能量
    避免能量浪费
可扩展性
    适应动态拓扑
网络效率
    一般MAC协议追求：吞吐量、公平性、带宽利用率…

传感器节点的能耗分析
    组成模块的能耗
    无线通信模块的状态划分
可能造成网络能量浪费的主要原因：
    冲突  Collisions
    串音  Overhearing
    空闲监听  Idle listening
    控制消息开销  Protocol overhead

信道共享方式：


点对点
    只有两个节点共享无线信道。在单信道时，两个节点可以通过半双工方式实现共享，
在双信道时，可实现全双工通信。
点对多点
    一般用于有固定基础设施控制的无线信道，例如蜂窝移动系统的无线信道。这时，
终端在中心站的控制下共享一个或多个无线信道。
多点共享
    是指多个终端共享一个无线信道。例如对讲机。一个终端发送信号，所有的终端都
可以听到，即相当于一个全互连的网络。也称为一跳共享无线信道。

多跳共享广播信道：

节点通信范围有限
    覆盖范围内的节点（称为邻居）才能够接收到
    覆盖范围以外的节点感知不到任何通信的存在
优势
    发送节点覆盖范围以外的节点不受发送节点的影响，大大提高频率的空间复用度
多跳共享对协议的影响
    报文冲突与节点所处的地理位置相关
    局部事件VS全局事件

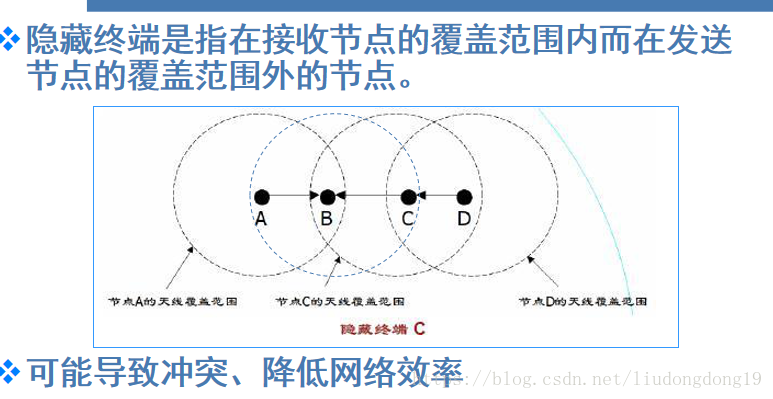

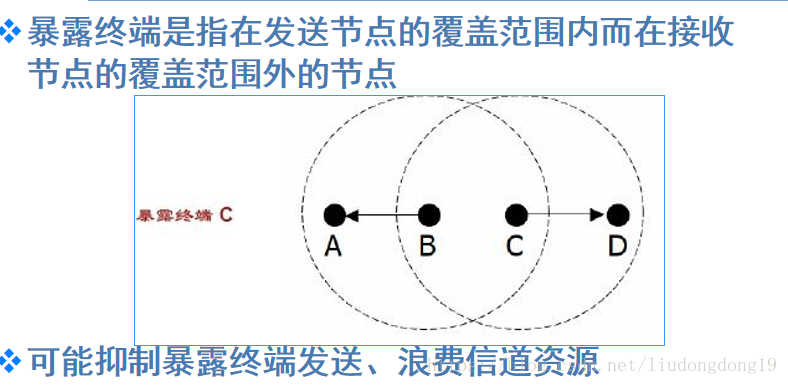

    带来隐藏终端、暴露终端等一系列的问题

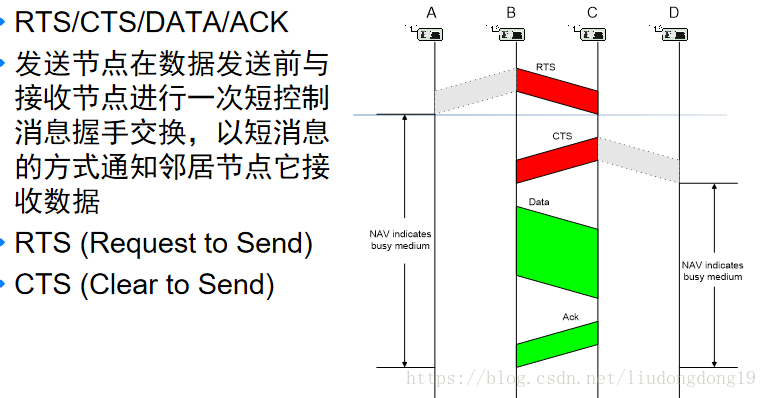

隐发送终端 控制报文握手：

当A要向B发送数据时，先发送一个控制报文RTS
B接收到RTS后，以CTS控制报文回应
A收到CTS后才开始向B发送报文
如果A未收到CTS，A认为发生了冲突，延迟重发RTS；隐发送终端C听到B发送的CTS，
知道有节点（A）要向B发送报文，C延迟发送，解决了隐发送终端问题。

隐接收终端：

当C听到B发送的CTS控制报文而延迟发送
若D向C发送RTS控制报文请求发送数据
因C不能发送任何信息，所以D无法判断是RTS控制报文发生冲突，还是C没有开机，
还是C是隐终端，只能认为RTS报文冲突，就重新向C发送RTS。
单信道时，隐接收终端问题无法用握手机制解决。

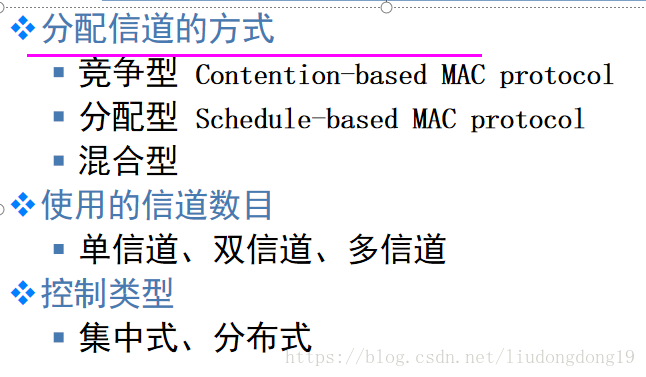

MAC协议分类

竞争型MAC协议：

主要思想
    按需使用信道。
    当节点需要发送数据时，通过竞争方式使用无线信道；如果发送的数据产生了冲突，
    就按照某种策略重发数据，直到数据发送成功或者放弃发送
典型代表
    CSMA/CA(Carrier Sense, Multiple Access  with collision avoidance)
    S-MAC、T-MAC、B-MAC、P-MAC、Sift……

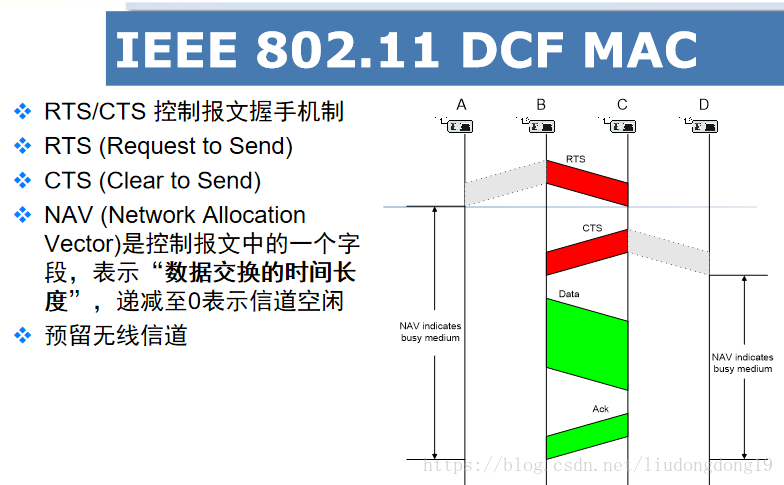

IEEE 802.11 MAC

两种访问控制方式
分布式协调(Distributed coordination function, DCF)
    基本访问控制方式
    CSMA/CA
    随机避退
    主动确认
点协调(Point coordination function, PCF)
    可选的访问控制方式
    基于优先级
    接入点(Access point, AP) 协调数据收发
    轮询

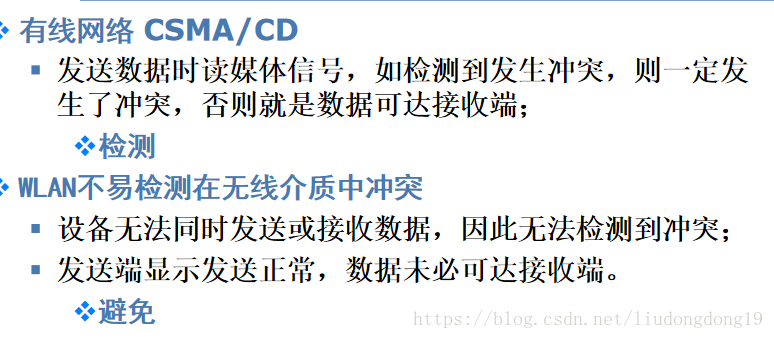

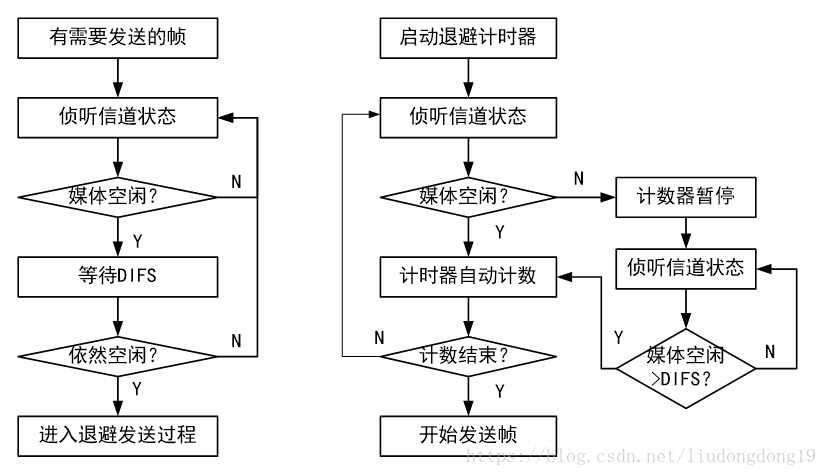

CSMA/CD的主要思想：

1.送出数据前，监听媒体状态，若无人使用媒体，维持一段时间后，再等待一段随机
    的时间后依然没有人使用，立即送出数据。由於每个设备采用的随机时间不同，所
    以可以减少冲突的机会。
2.送出数据前，先送一段小小的请求传送报文(RTS) 给目标端，等待目标端回应
    CTS报文后，才开始传送。 利用RTS-CTS握手(handshake)程序，确保接下来传
    送资料时，不会发生碰撞。

媒体监测方法：


一种是基于物理层的载波检测CS，从接收射频或天线信号检测信号能量或根据接收信号
的质量来估计信道的忙闲状态；

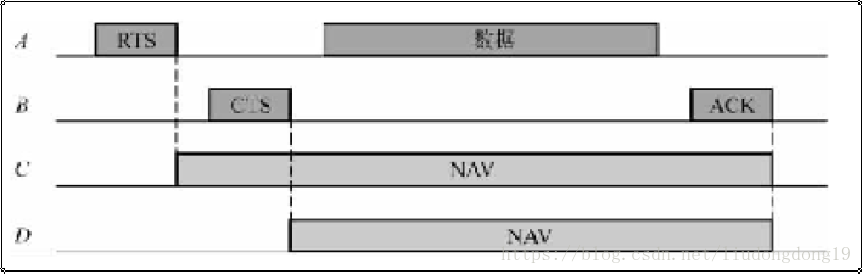

另一种是虚拟载波监听CS方式，通过MAC报头或RTS/CTS中的NAV来实现。

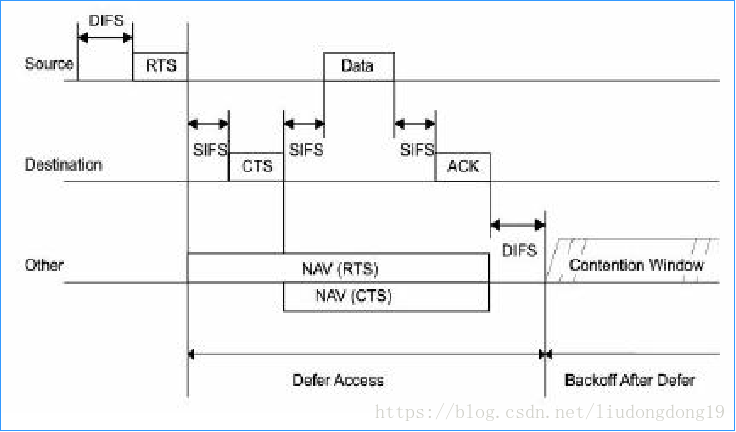

只要其中之一指示信道正在被使用，信道就被认为已处于忙状态。 见下图：

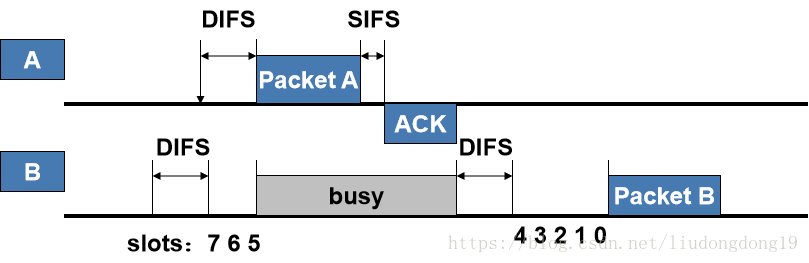

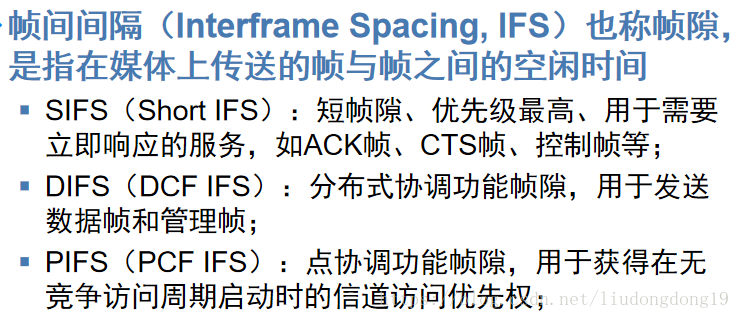

DIFS>PIFS>SIFS

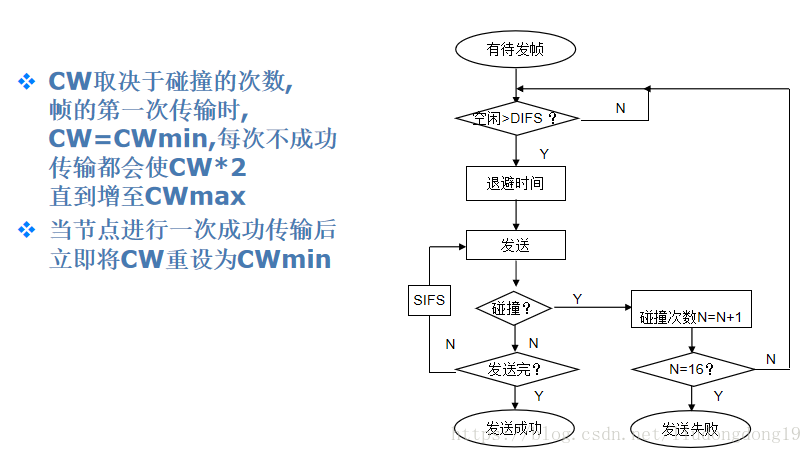

确定退避时间(random backoff interval)
      退避时间=Random()* aslottime
aSlottime，是1个时槽时间，包括发射启动时间、媒体传播时间、检测信道的响应时间等。
Random() 是[0,CW]内均匀分布的伪随机整数。CW是指当前的竞争窗口，CWmin和CWmax是CW取值的上下限，由物理层决定。

S-MAC 协议

基本思想：

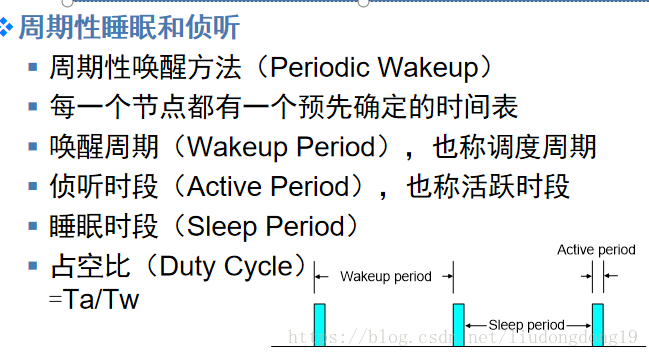

采用周期性的休眠/侦听方法减少空闲侦听带来的能量损耗；

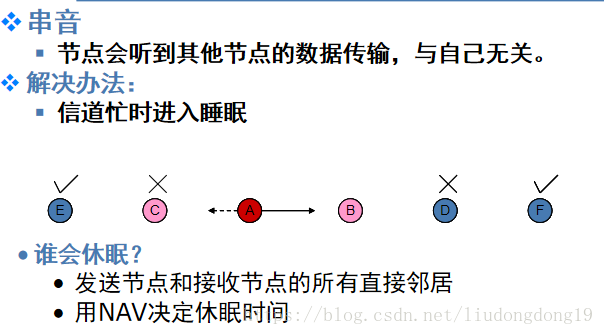

当有节点收发数据时，与此无关的邻居节点进入休眠减少冲突与串音带来的能量损耗；
采用消息传递机制，减少控制消息带来的能量损耗；

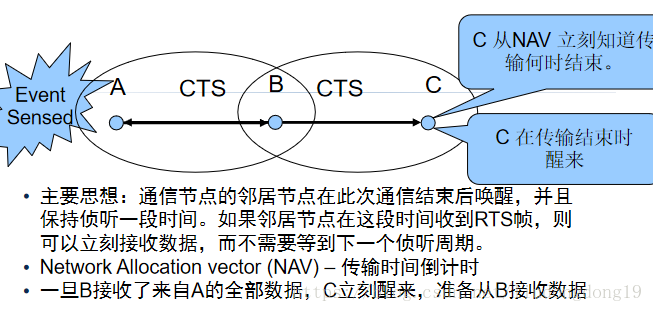

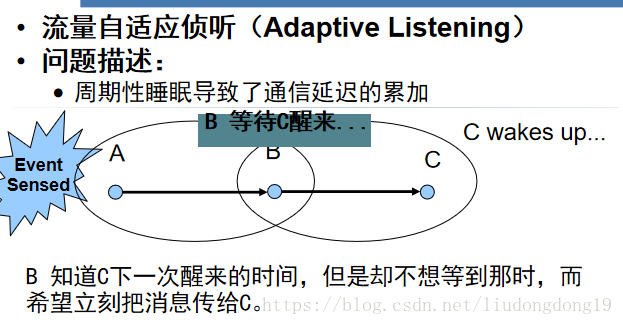

采用自适应的侦听机制，减少消息传输延迟

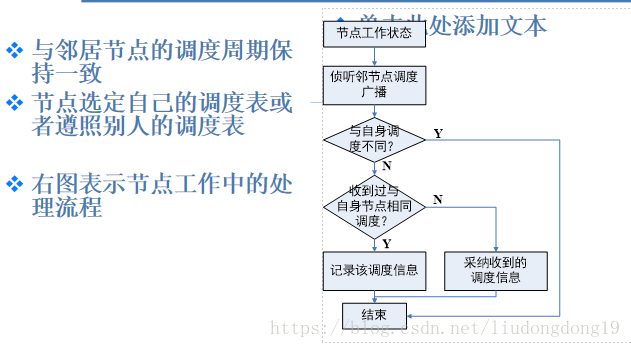

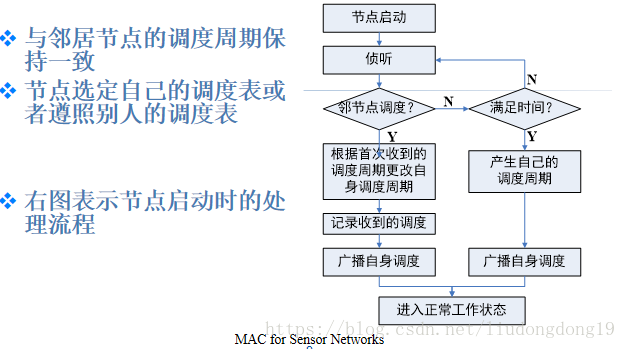

时间同步维护：


时钟漂移 → 同步错误
为了避免该错误的发生，使用 “相对时间戳”
发送节点记录从发送完数据包到进入睡眠所需等待的时间Ts
接收节点接收数据包所用的时间Tr
Ts-Tr就是接收节点需要调整的时间

重传的问题
什么是“消息(Message)”?
是具有密切的内部联系的数据的集合，只有得到完整的数据才可以在网络内部进行数据处理、聚合
长消息 ->重传的代价高
短消息 ->传输的代价高

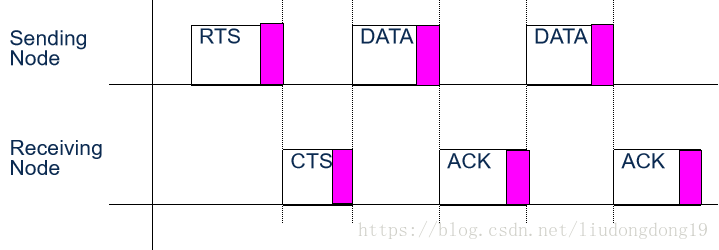

消息传递机制

思想
    将长的信息包分成若干个短的信息段DATA；
    使用一个RTS／CTS控制分组占用信道；
    每个DATA都有ACK保障传输成功；
    任一DATA未收到应答，则立刻重传
优点
   降低重传代价
    减少竞争延迟

特点
    周期性的休眠/唤醒，降低idle时间
    串音避免
    消息传递

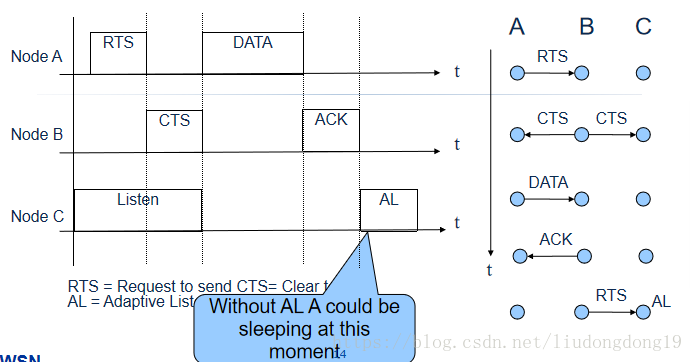

    自适应侦听
缺点
    调度周期是固定的，不适应网络流量变化

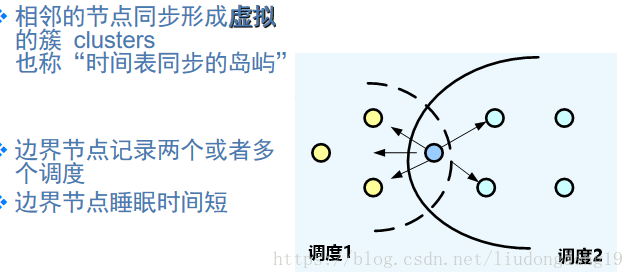

    簇边界节点能量消耗快——GSA
    仅减少1跳传输延迟——FPA

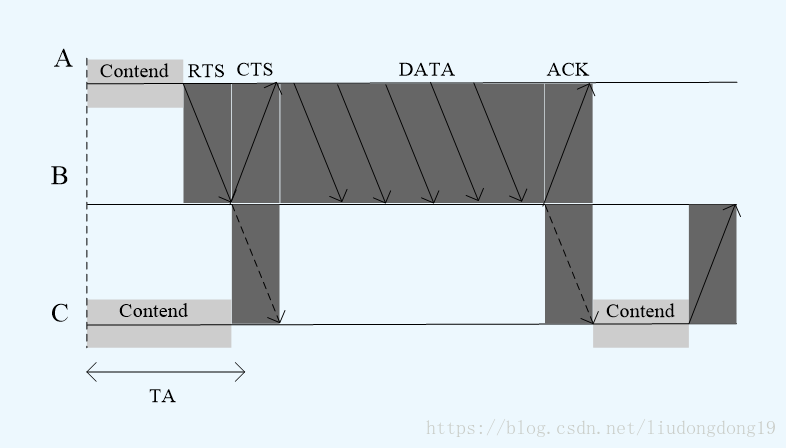

T-MAC协议

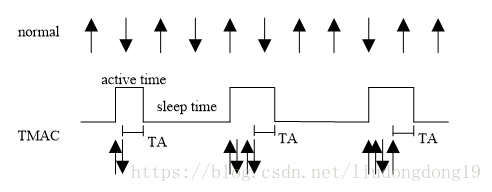

动态调整调度周期中的活跃时间长度
在TA时间内没有发生激活事件则进入睡眠

TA选择：

TA 决定了每个周期的最短空闲侦听时间。
TA的取值约束:
    TA > C+R+T
C – 竞争信道的时间;
R – 发送RTS包所需的时间;
T – 转换时间;
    TA = 1.5 * (C+R+T);

优点
    提高了吞吐率、减少延时
缺点
    额外的通信开销
    降低能量效率

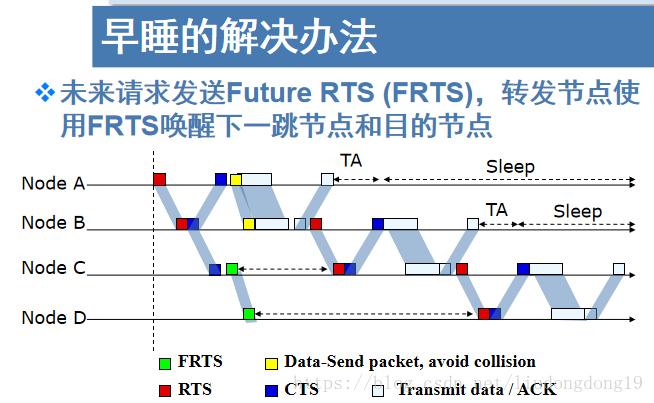

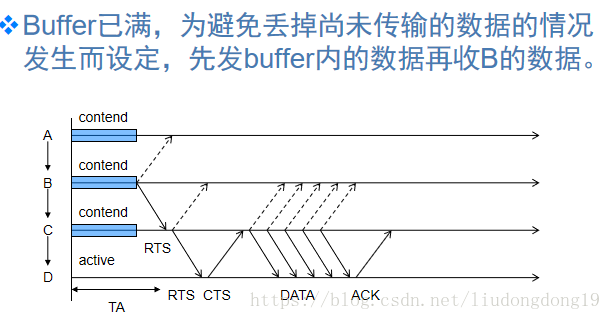

满缓冲区优先策略：

B-MAC

B-MAC 的目标：
    低功耗的操作
    有效的冲突避免
    简单实现
    高效率的信道利用率
    可以扩展
B-MAC 使用了一个自适应的前导侦听（preamble sampling）模式减少占空比，从而让idle listening时间小


节点可以自定义休眠唤醒间隔
通过一个足够长的前导码提醒接收者.

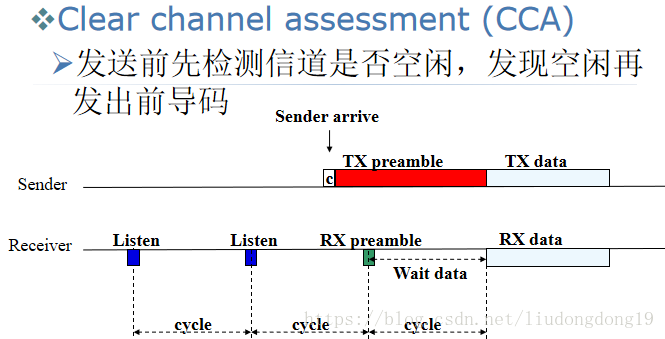

发送端利用空闲信道评估算法进行竞争

优点
    无需同步
    RTS/CTS  (可选)
    接口非常简单

缺点
    发送延迟很长
    在网络流量大的时候性能很差
    可能有隐藏终端的问题

低功耗侦听（Low power listening ，LPL)
    Goal: 让侦听的代价最小
    节点周期性的醒来，检查新道上是否有其他节点的发送请求（前导码）
    如检测到前导码，节点进入接收状态
    发送者使用一个很长的前导码来提醒接收者
    在数据接收完成后或者超时，收发方再次进入周期休眠模式

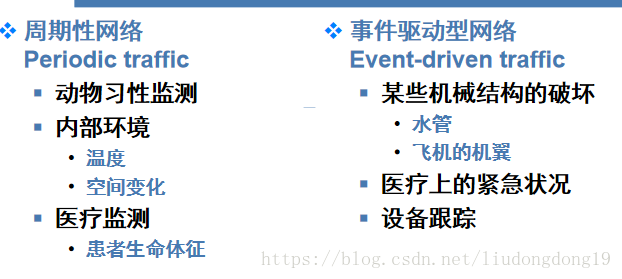

传感器网络通信类型：

Sift MAC协议

空间和时间相关性
并非每个节点都要报告事件
感知事件的节点密度随时间变化

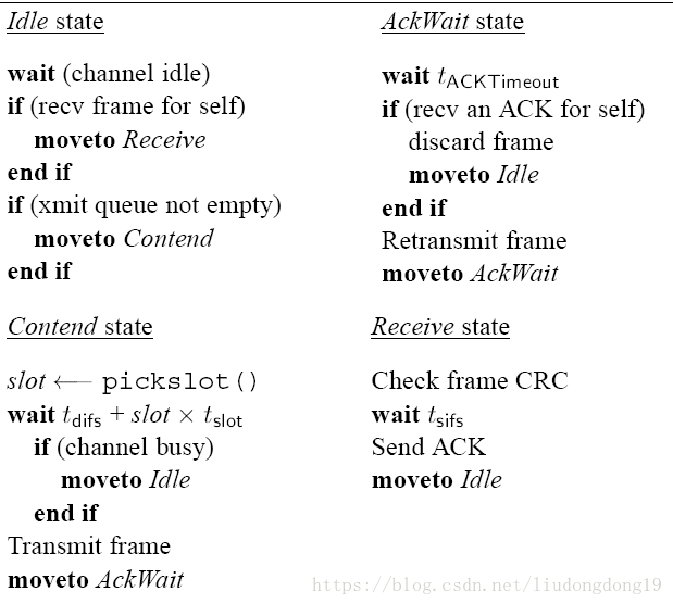

常规窗口竞争协议
    在[1，CW]时间长度窗口内，等概率选择发送时槽
    冲突时就倍增时间窗口大小CW，等概率选取发送时间
可能引起的问题
    多个节点同时闲忙，竞争频繁，调整CW值需要的时间长；
    如果CW初始值比较大，而同时检测一个事件的节点数目较少时，报告的延迟较大；
    所有活动节点都有机会发送数据，消耗的能量高
设计目标
    N个节点同时监测到一个事件，希望在最短时间内有R个节点(R<=N)无冲突发送事件消息

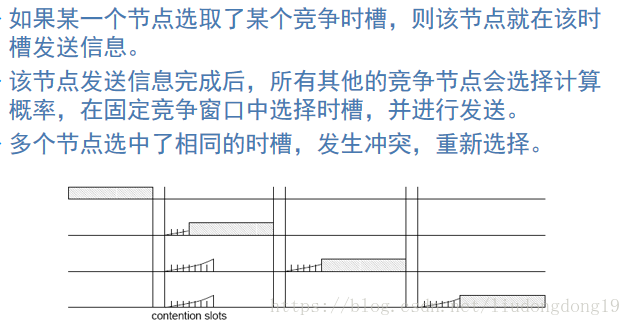

核心思想：


采用固定长度的竞争窗口CW，节点不是等概率的从发送窗口选择时槽，而是在不同时槽选择发送数据的概率

如果节点有消息需要发送，
假设目前参与竞争的节点数 N，竞争时间窗口[1，CW]中的时槽。
如果第一个时槽节点本身没有发送消息，也没有其他节点发送消息，则节点减小假想的竞争发送节点数，
并增加在第二个时槽中发送信息的概率；
该过程在每一个是槽内进行。

实现简单
    固定竞争窗口大小、
    用递增的非均匀概率分布选择时槽的机制
    提高事件响应的实时性、带宽利用率
    适合冗余、竞争、空间相关的应用场景
    没有充分考虑能量效率
    对于接收节点的空闲状态考虑较少
    适用于分簇网络

竞争型MAC协议
    算法简单
    可扩展性好
    拓扑变化自适应
    流量变化自适应
    规模变化自适应
    从发送数据的节点考虑问题
    能量Vs传输延迟，应用相关，需要折衷

分配型MAC协议

竞争型缺点：

冲突
    降低能量效率
    降低带宽利用率
解决方案
    采用某种方式将信道划分为子信道

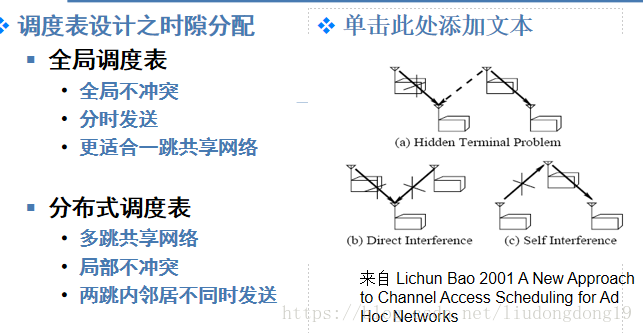

    用调度表(schedule), 对子信道动态/静态分配
    用分配避免了冲突、串音、空闲侦听

多路访问：

频分多址Frequency Division Multiple Access, FDMA
    将可用频段划分为许多子频段，并将这些子频段分给不同的节点，每个节点可以在其专有的子频段发送数据。

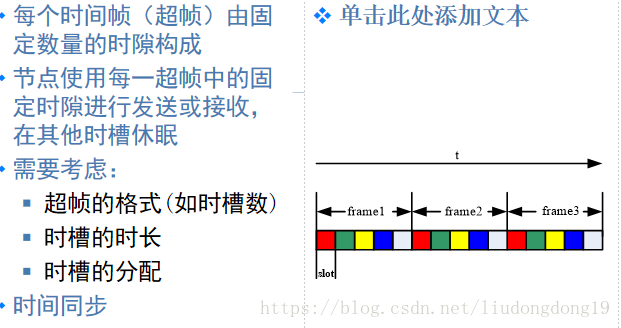

时分多址Time Division Multiple Access, TDMA
    将时间轴分为固定长度的时间帧（也称超帧），每个时间帧分为固定数量的时隙。
    每个节点在此时隙中周期性的收发数据。
码分多址Code Division Multiple Access, CDMA
    节点通过一个比所需要的频带宽得多的频带发射信号，使用不同的编码来区分其传输
    。接收机必须知道发射机所用的码。

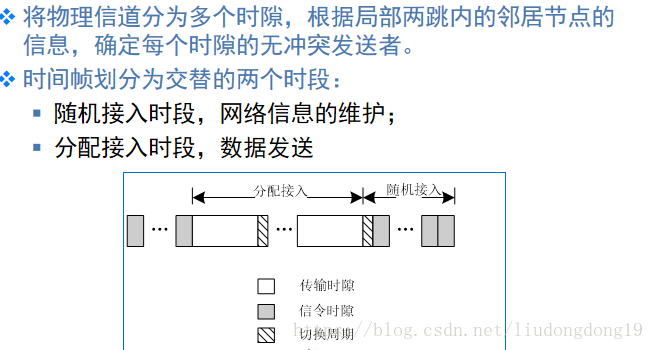

基于TDMA的MAC协议

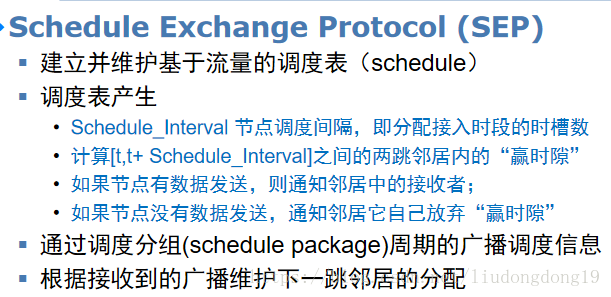

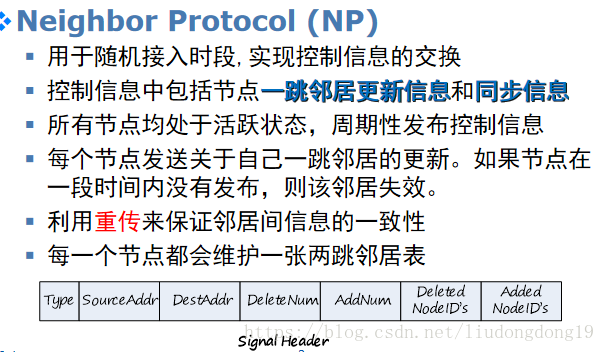

流量自适应的介质访问协议：
