433/315遥控器解码模块

一、产品简介：

适用于多场景的无线遥控（315M/433M）解码模块，可以解码市面上常用的芯片比如PT系列等，解码后通过485发送出来，或者支持进行各种联动控制。

二、应用场景：

可以应用于无记名投票，每人拿遥控器进行点按投票；

自动遥控装置，说人话就是可以做个简单的遥控器，适配市面上各种315、433遥控钥匙；

可以联动，比如车库门开启时打开车库内灯光（只是举例）；

三、产品概述：

由于加了单片机，功能上可以支持定制，外加其他执行机构，比如电机等。

理论上可以解码市面上见到的所有遥控器，目前只测试了手里的几款。

操作简单，上电即用。

四、产品参数：

解码单片机使用STM32F103系列，性能足够加一些扩展功能；

电源支持DC9-24V输入，功耗约1W左右；

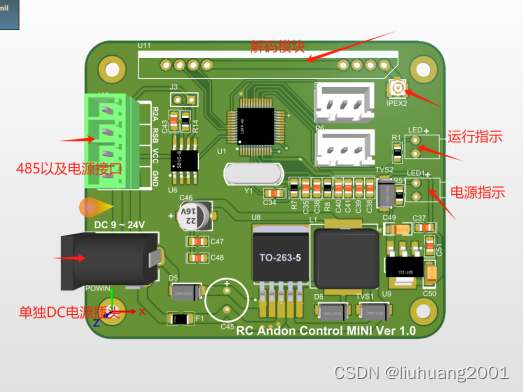

接口主要是3.81*4P的工业端子，分别是485A、B，以及电源，另外DC接口电源

调试口有SWD的调试口以及串口，使用XH2.54端子可以用JLIN或者STLINK等调试器下载烧录程序；

485参数，波特率9600、无校验、8个数据位、1个停止位；

PCB规格尺寸：67*55mm，双面板，单面原件布局；

制造成本20元以内，制作无压力，除bom外433/316模块为淘宝采购，连接在附见件解码模块连接；

五、使用说明（使用步骤）：

上电前检查5V/3.3V电源是否有短路，小白直接上电看电源灯亮不亮，不亮赶快拔掉电线检查。

使用附件中的固件用STlink，DAPlink等烧录器通过SWD口下载烧录，下图左到右为GND CLK SWD,不要搞错线序。

如果上一步你成功了，运行指示灯会闪烁，恭喜你，已经成功了。

接下来从淘宝买个遥控器，315或者433M的，要跟解码模块频率对上就可以了。
