MLX90614红外温度计

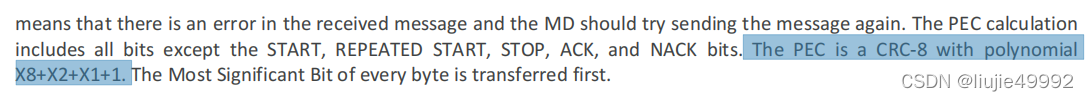

通信方式SMBus,里面有个PEC校验，先讲讲PEC。

PEC原理以及实现请参考另外一篇文章：

(30条消息) CRC-8(PEC)校验原理以及实现_liujie49992的博客-CSDN博客https://blog.csdn.net/liujie49992/article/details/122506500?spm=1001.2014.3001.5501

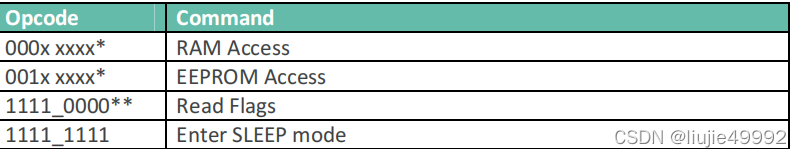

Emissivity的地址是EEPROM:0x04，opcode:0x04|0x20

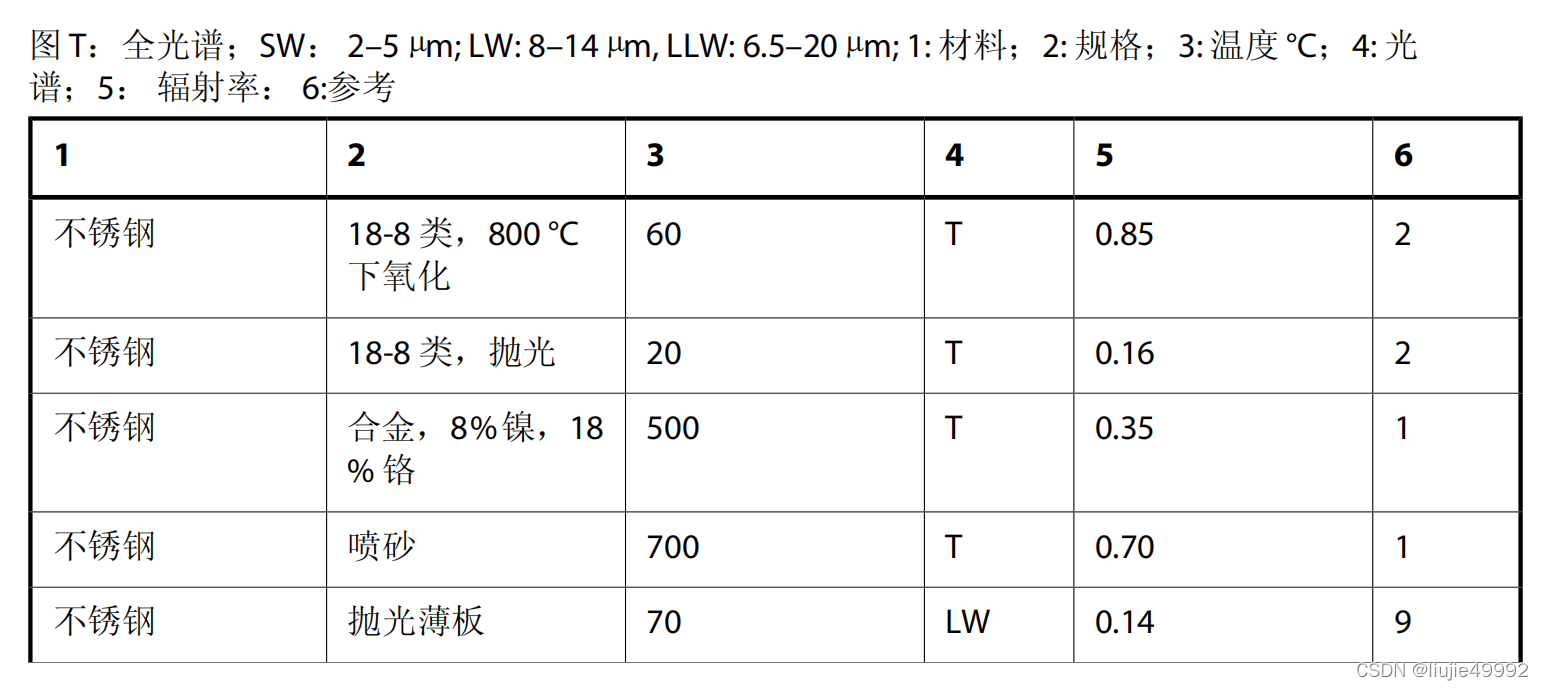

辐射率是需要根据被测物体的辐射率进行调节，附上部分辐射率：

温度的地址是RAM:0x07, opcode:0x07

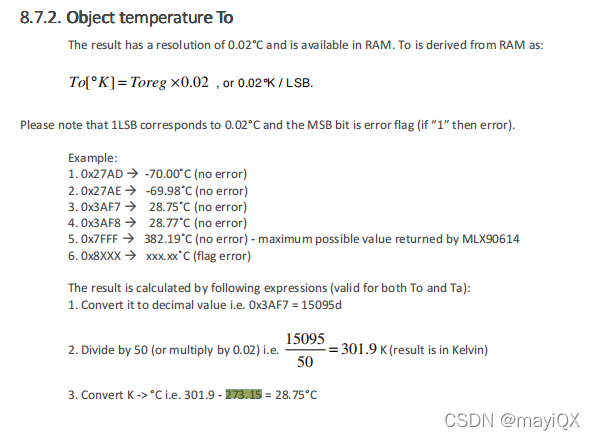

 据上图所述计算温度的算法

T = Treg*0.02-273.15

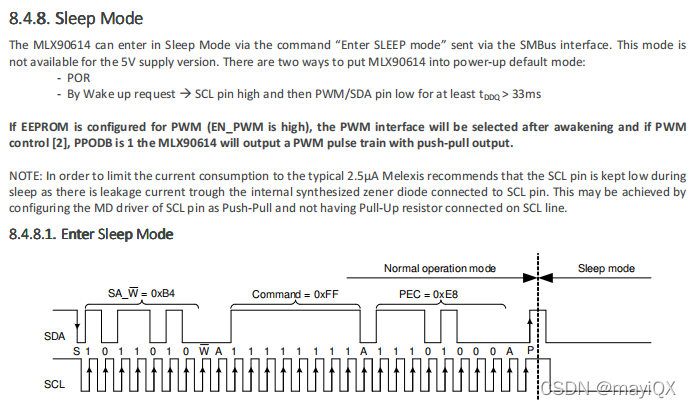

进入睡眠模式opcode:0xFF

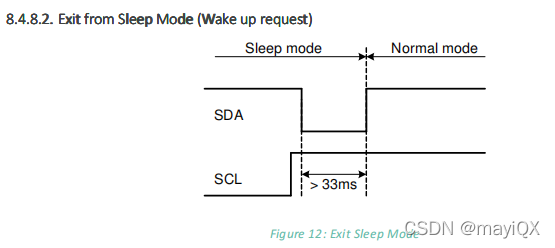

唤醒：

 驱动源码：

nitto_adv/drv_mlx.c at main · JohnLiu-cloud/nitto_adv (github.com)https://github.com/JohnLiu-cloud/nitto_adv/blob/main/src/drivers/drv_mlx.c
