solidworks 国标GB焊接型材库放在什么位置，怎么添加安装?

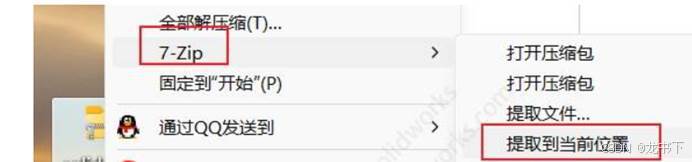

首先下载solidworks 国标GB焊接型材库，下载后解压solidworks 国标GB焊接型材库

解压后会出来一个GB文件夹;

这时打开solidworks软件，点击选项:

点击系统选项，文件位置，选择焊接轮廓，可以看到如图4所示位置，

电脑打开如图4所示位置;

把解压后的GB文件夹复制到4位置处;



可以打开GB文件夹看看内容，确保GB里面已经复制进来，如图:

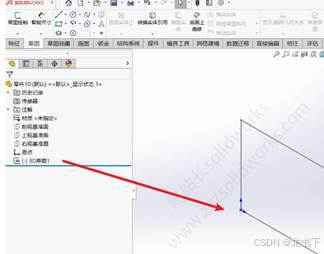

打开solidworks，点击草图，3D草图;

随便绘制一个3d草图退出;

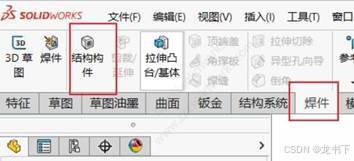

点击焊件，结构构件;

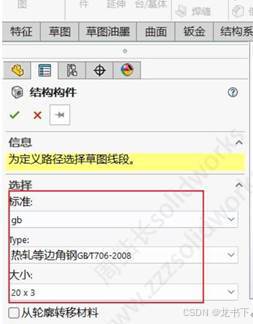

选择标注，类型，大小;

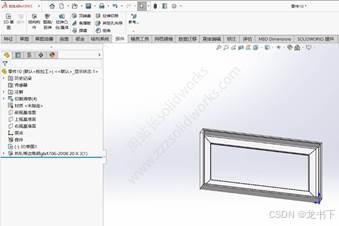

点击组，然后选择轮廓即可。
