Solidworks使用压凹命令制作仿型指南

龙书下

已于 2025-02-11 22:21:51 修改

阅读量968

点赞数 2

分类专栏： soliderwork 文章标签：学习笔记

于 2025-02-11 22:20:42 首次发布

本文链接：https://blog.csdn.net/liujilong89/article/details/145581070

版权

soliderwork 专栏收录该内容

1 篇文章

订阅专栏

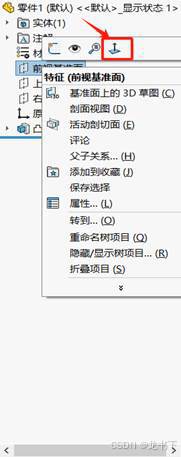

首先，打开需要仿型的零件，接着点击“正视于”。

在右视基准面上绘制一个矩形，矩形尺寸要大于零件。

然后，点击拉伸方向，设定为两侧对称，深度设为50，取消勾选“合并结果”后点击“确定”。

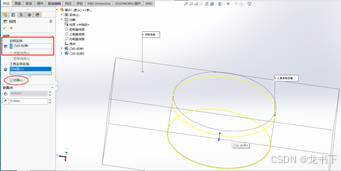

之后，点击“插入特征”，选择“压凹”。目标实体选择刚才绘制的长方形，将显示方式调整为线框模式。

工具实体区域直接选择该零件，勾选“切除”，设置“间隙”为0.1，点击“确定”。

完成上述操作后，调整显示方式，隐藏多余的实体。

点击“直接编辑”，选择“移动/复制实体”，选中该零件并拖动出来，最后点击“确定”即可。
