计算机SAP-1 设计与实现（1）

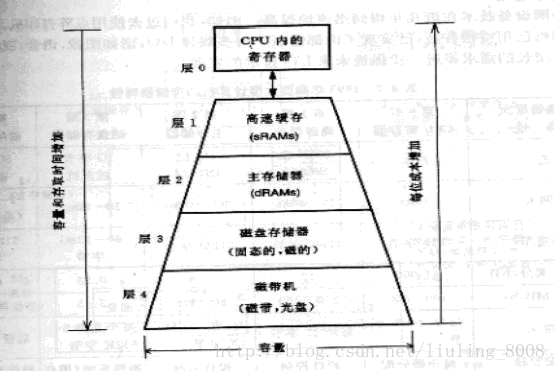

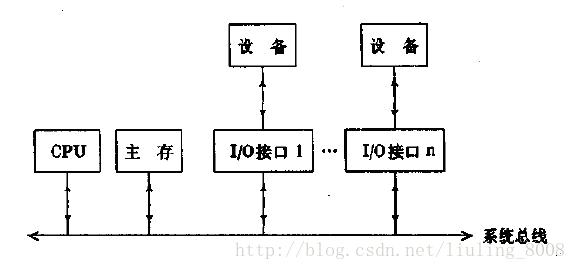

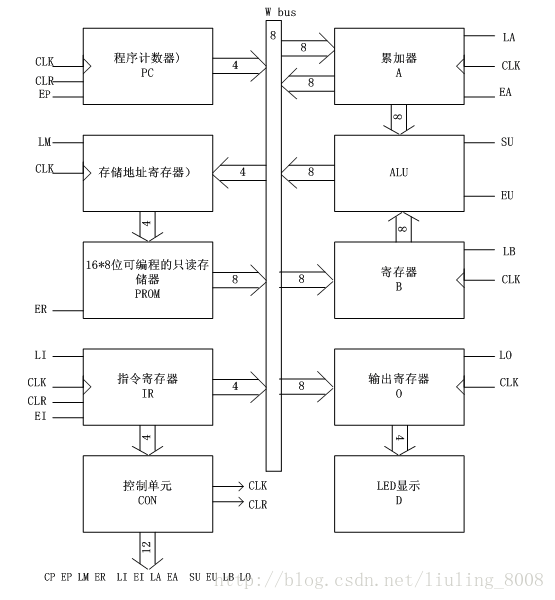

按照《数字计算机电子学》Digital Computer Electronics）中SAP-1的设计，使用proteus仿真了SAP-1（simple as possible）计算机。能完成这个工作，首先要感谢网友杨志雄先生对我的帮助，他帮我解决了很多电路和使用proteus的问题。 一. 系统架构 按冯·诺依曼型结构，计算机由运算器、控制器、存储器、输入设备、输出设备组成。运算器和控制器组合称为中央处理部件或CPU。 CPU的基本功能，是执行事先存放在主存储器中的程序。而控制器的任务，是识别、解释和控制（其他所有部件）执行程序中的每一条指令，并使整个系统运行在高度同步协调的状态。运算器的功能是完成算术和逻辑运算。存储器用来存储程序和数据。 为了解决实际问题，需要计算机执行人们为解改问题而编制的程序。为存储和执行程序，要求系统有足够的存储空间和可以接受的执行时间。从解题的角度看，作为系统的一个重要组成部分的存储器，必须在存储容量和存取速度方面达到系统总体设计的要求。理想的存储器，应当是大容量、高速度、低成本。为了发挥各种不同类型存储器的长处，避开其弱点，应把它们合理地组织起来，这就出现了存储系统层次结构的概念。实际计算机系统中的存储器层次结构如下图所示。       计算机中为什么要采用总线呢？主要目的是减少传输线总数以简化I/O系统的结构。例如有n个k位的部件相互要进行通信，如果不采用总线结构而直接采用传输线互连起来，那么在一般情况下，n个部件必须以所有可能的方式连接，需要的专用通路数目为[（n-1）*n]/2，而每条通路为k位，则传输线位数总数为[k*（n-1）*n]/2；若n、k很大，则传输线总位数多的惊人。构成总线的位传输线的总数称为总线宽度。采用共享总线结构，n个k位部件要相互进行通信，只需要宽度为k为的总线就可以，且与n的大小无关，这就大大节省了传输线成本。 如果计算机采用单总线结构，架构如下图： 单总线结构 SAP-1架构图：             在SAP-1中， 控制器包括：CON、PC、IR。存储器包括：MAR，PROM。运算器包括：累加器A、寄存器B，ALU。输出包括：输出寄存器O、LED显示D。输入需要在计算机运行前，使用开关将数据存储到PROM中。 其中累加器A、寄存器B属于存储系统，完全可以用PROM代替，而使用寄存器是了提高访问速度。MAR（存储器地址寄存器）缓存了PROM的地址，也是为了提高速度。IR用于缓存正在执行或即将执行的指令同样为了提高访问速度。 Ø
