Android Network

一、Android Network介绍

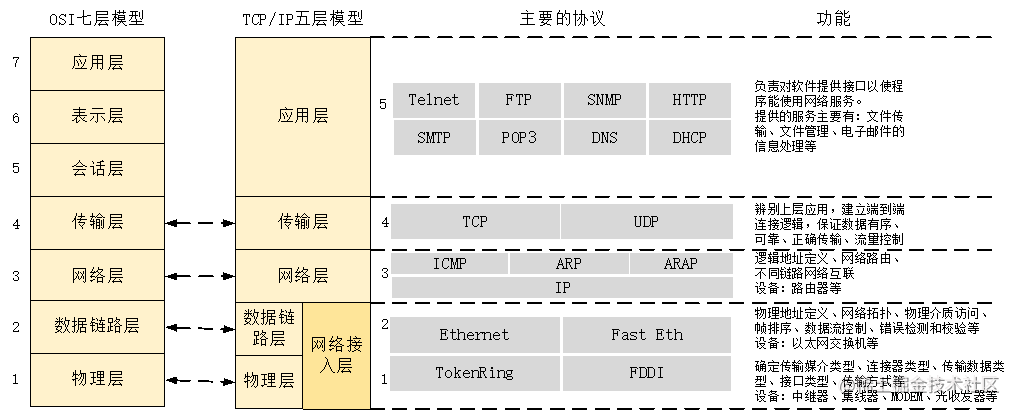

计算机网络体系结构分为3种：OSI体系结构、TCP / IP四层体系结构、TCP / IP五层体系结构：

三种体系结构只是对网络结构进行抽象划分的方式不同，主要思想和层次结构是一致的。其中，OSI七层协议体系偏理论知识，TCP / IP体系结构偏TCP/IP协议簇比较常用。TCP / IP四层体系结构中的"网络接入层"对应着TCP / IP五层体系结构中的"数据链路层"和"物理层"。

应用层：为用于通信的应用程序和用于消息传输的底层网络提供接口。

表示层：为在应用进程之间传送的信息提供表示方法的服务，它只关心信息发出的语法和语义。

会话层：利用传输层提供的服务，使应用建立和维持会话，并能使会话获得同步。

传输层：为源主机和目标主机之间提供透明的数据传输，使高层服务用户在相互通信时不必关心通信子网实现的细节。

网络层：管理网络中的数据通信，将数据设法从源端经过若干个中间节点传送到目的端，具体功能包括寻址和路由选择、连接的建立、保持和终止等。

数据链路层：定义了在同一局域网内部点到点的单个链路上如何传输数据，通过MAC寻址把数据传输到目的节点。

物理层：为设备之间的数据通信提供传输媒体及互连设备。当采用复用技术时，一条物理链路上可以有多条数据链路。

其中，应用层常见的协议有HTTP、DNS等，TCP / IP体系结构中比较重要的是传输层（常见的协议有TCP、UDP）、网络层（常见的协议有IP、ARP等）。

Android网络子系统包括以下功能：

1、网络协议栈：包括物理层、数据链路层、网络层、传输层和应用层，负责处理网络通信的不同层级。

2、网络管理：负责箭扣和管理网络连接状态，包括Wi-Fi、移动数据和蓝牙等。提供检测网络连接状态、启用/紧用网络连接以及获取网络信息的功能。

3、连接管理：负责建立和维护网络连接，包括连接到Wi-Fi、移动数据网络和VPN等。处理网络切换、信号强度和数据传输等相关任务。

4、网络权限：Android系统提供了一系列网络全息，用于控制应用程序对网络的访问权限。这些权限包括网络访问、WLAN状态、移动数据状态等，确保应用程序在访问网络时的安全性和合法性。

5、网络通信API：Android提供了一系列网络通信API，使开发人员可以访问互联网资源、实现数据传输以及创建网络应用程序。

6、监控和诊断工具：Android提供了一些监控和诊断工具，用于调试和分析网络连接和通信。例如，网络监测器（Network Monitor)可用于监控应用程序的网络使用情况，帮助开发人员优化网络性能。

二、Android网络子系统相关类介绍

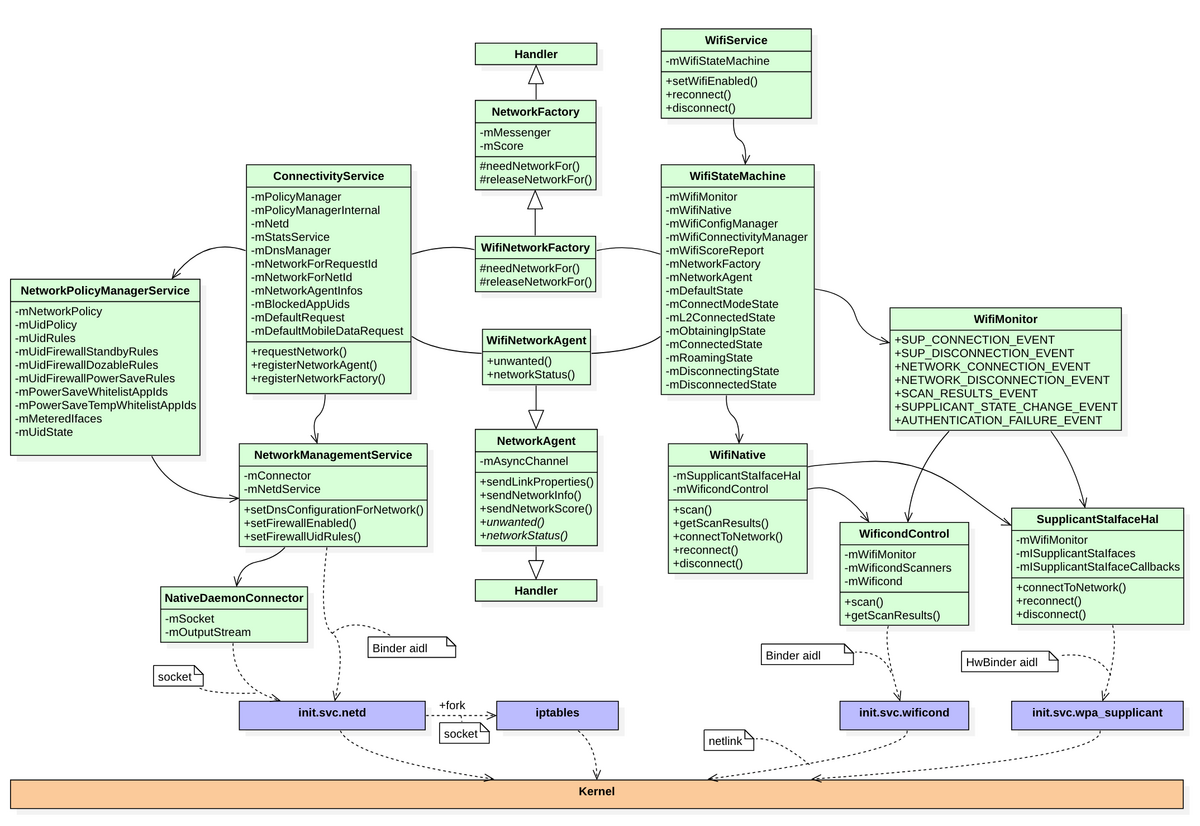

如下为Android网络子系统相关的类和组件，其中Wifi相关在Wifi子系统中介绍：

ConnectivityManager

ConnectivityManager为Android网络连接相关功能的对外类，ConnectivityManager为ConnectivityService的一层包装，实际功能实现在ConnectivityService中。ConnectivityManager包含如下功能：

（1）监控网络连接(Wi-Fi, GPRS, UMTS, etc.)；

通过NetworkAgent监听网络连接的变化。NetworkAgent是bearer和ConnectivityService沟通的桥梁，bearer通过NetworkAgent将网络信息更新到ConnectivityService中; ConnectivityService通过NetworkAgent给bearer发送一些控制类的消息等。

（2）当网络连接改变时发送Intent；

当网络连接发生变化时发送广播通知监听者。发送的广播主要是ConnectivityManager.CONNECTIVITY_ACTION:android.net.conn.CONNECTIVITY_CHANGE

（3）当连接到一个网络失败时，尝试用其他网络补救；

当一个网络的连接断开时，尝试打开另外一个网络连接。当NetworkAgent断开/去注册的时候，会rematch network 和 network request，新的network会建立。

（4）提供API给应用查询有效网络粗略或者精确的状态；

为应用程序查询可用网络状态提供API，其中包括反馈详细(fine-granted)/粗略(coarse-granted)信息的API。反馈信息最详细(fine-granted)的API是getAllNetworkState，而getAllNetworks，getActiveNetwork相比较算是反馈信息比较粗略的API。

（5）提供API给应用为它们的数据传输请求和选择网络；

为需要数据业务的应用程序提供请求和选择网络的API。供应用程序请求网络连接的API是requestNetwork(...)系列，针对不同的应用需求，同名方法有六个。

ConnectivityService

ConnectivityService（简称CS）是系统网络连接管理服务。是Android系统中的网络连接大管家，所有类型（如WiFi、Telephony、Ethernet等）的网络都需要注册关联到CS并提供链路请求接口。

CS处理APP网络监听和请求，通知网络变化；处理WiFi/Telephony各个链路的网络注册，更新链路信息；网络检测/评分与网络选择。

CS主要提供了以下几个方面的功能：

• 网络有效性检测（NetworkMonitor）

• 网络评分与选择（NetworkFactory、NetworkAgent、NetworkAgentInfo）

• 网口、路由、DNS等参数配置（netd）

• 向系统及三方提供网络申请接口（ConnectivityManager）

NetworkFactory

系统中的网络工厂，也是ConnectivityService向链路网络请求的统一接口。Android系统启动之初，数据和WiFi就通过WifiNetworkFactory和TelephonyNetworkFactory将自己注册到ConnectivityService中，方便ConnectivityService迅速响应网络请求。

NetworkAgent

Android NetworkAgent是一个系统级别的组件，它是Android系统中的网络管理机制的一部分。它的主要作用是在设备上创建和管理网络连接，并向系统提供网络连接的状态信息。当一个应用程序需要网络连接时，它会向系统请求一个网络连接，然后系统会使用NetworkAgent来创建和管理这个连接。在创建网络连接时，NetworkAgent会向ConnectivityService注册自己，并提供网络连接的状态信息。同时，NetworkAgent还会向应用程序提供网络连接的状态信息，以便应用程序可以根据网络连接的状态来调整自己的行为。

链路网络的代理，是ConnectivityService和链路网络管理者（如WifiStateMachine）之间的信使，在L2连接成功后创建。

通过NetworkAgent，WifiStateMachine可以向ConnectivityService：

• 更新网络状态 NetworkInfo（断开、连接中、已连接等）

• 更新链路配置 LinkProperties（本机网口、IP、DNS、路由信息等）

• 更新网络能力 NetworkCapabilities（信号强度、是否收费等）

通过NetworkAgent，CS可以向WifiStateMachine：

• 更新网络有效性（即NetworkMonitor的网络检测结果）

• 禁止自动连接

• 由于网络不可上网等原因主动断开网络

NetworkManagementService

NetworkManagementService是Android系统中的一个服务，它负责管理网络连接和流量控制。它通过netd socket和Netd交互，可以对网络连接进行监控和管理，包括网络接口的配置、路由表的管理、流量控制等。在Android系统启动时，它会在system_server进程中启动，并且在startOtherServices阶段被创建和添加到ServiceManager中。

NetworkManagementService (NMS)是网络管理服务。NMS为NPMS和其他Framework中的服务建立了与Netd之间通信的渠道，NPS对各个UID的策略最终都会通过NMS向Netd发送；另外，NMS还会监听Netd服务的状态，处理Socket返回的消息，如 Bandwidth/Iface/Route/Address/Dns Server等的变化，同时将这些变化通知“感兴趣”的模块。

Android SystemServer不具备直接配置和操作网络的能力，所有的网络参数（网口、IP、DNS、Router等）配置，网络策略执行都需要通过netd这个native进程来实际执行或者传递给Kernel来执行。而NetworkManagementService（简称NMS）就是SystemServer中其他服务连接netd的桥梁。

NetworkPolicyManagerService

NetworkPolicyManagerService（简称NPMS）是Android系统的网络策略管理者。NPMS会监听网络属性变化（是否收费，metered）、应用前后台、系统电量状态（省电模式）、设备休眠状态（Doze），在这些状态发生改变时，为不同名单内的网络消费者配置不同的网络策略。这些策略一般指对APP的网络和限制和放行，通过netfilter来实现。

NetworkPolicyManagerService是一个Android系统服务，它维护网络使用策略，可以通过设置策略文件或者调用其提供的接口进行设置，从而控制网络连接。它还具有动态调节网络连接限额及动态设置网络连接的功能。ConnectivityService服务和NetworkStatsService服务都可以通过INetworkPolicyManager接口调用NetworkPolicyManagerService的API，读取网络限额信息，并登记监听对象。同时，这三个服务都通过INetworkManagementService接口跨进程访问NetworkManagementService服务，实现与网络接口的交互及信息读取。

NetworkStatsService

这个服务主要收集网络数据，如各个Iface上下行网络流量的字节数等。APP或者其他服务可以通过该服务获取网络流量信息等。

NetworkStatsService服务定期调用performPoll函数获得网络传输统计信息，performPoll函数通过调用NetworkManagementService服务的getNetworkStatsUidDetail、getNetworkStatsSummary及getNetworkStatsTethering函数从/proc/目录下的包含网络传输统计数据的文件中读取网络统计信息，并转换为NetworkStatsHistory数据结构，保存到以网络接口名称对应的NetworkIdentitySet类型和UID对应的UidStatsKey类型的变量为key的NetworkStatsService的三个HashMap变量中。然后根据performPoll传进来的参数标志信息（指示不同的PERSIST方法）调用writeNetworkDevStatsLocked、writeNetworkXtStatsLocked、writeUidStatsLocked函数把HashMap变量中的统计信息分别写入系统目录下的三个相应的BIN文件（netstats.bin、netstats_xt.bin、netstats_uid.bin）中。

Netd

Netd是Android的网络守护进程。NetD是个网络管家,封装了复杂的底层各种类型的网络(NAT,PLAN,PPP,SOFTAP,TECHER,ETHO,MDNS等)，隔离了底层网络接口的差异，给Framework提供了统一调用接口，简化了网络的使用。NetD主要功能是:

• 接收Framework的网络请求，处理请求，向Framework层反馈处理结果。

• 监听网络事件(断开/连接/错误等),向Framework层上报。
