RXD、TXD你接错了没？

422、232串口、CAN口的数据输入与输出与芯片引脚连接的时候，什么时候是交叉连接，什么时候是对应连接？

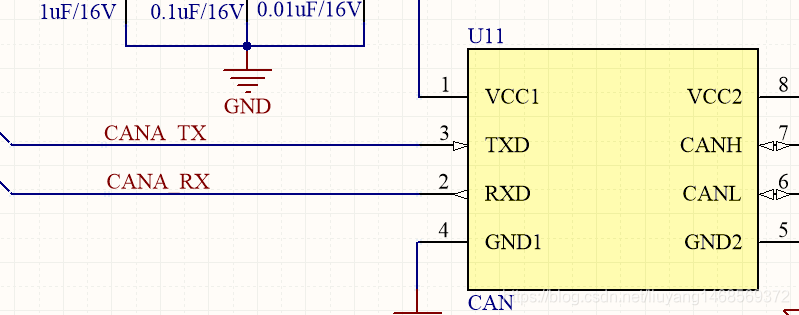

例如，这个ISO1050,它的TXD和RXD,如何接芯片的数据口呢，是正常TXD接RXD? RXD接TXD?
正常情况下，我们固定认为，TXD和RXD是配对接口，但是我们要注意，分析手册中的引脚功能，才是最重要的。

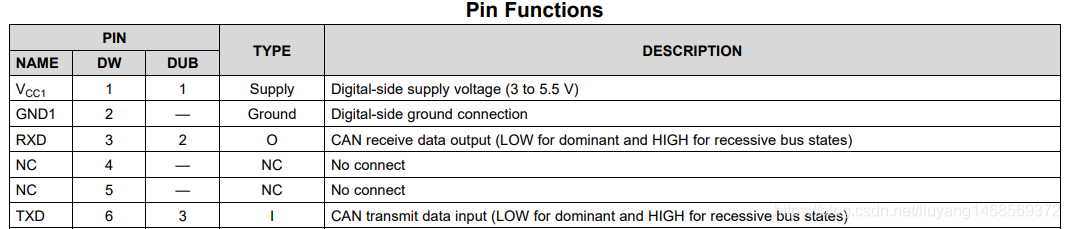

下图是422隔离芯片的引脚功能图：

我们可以发现
RXD是接收数据***输出***
TXD是传输数据***输入***

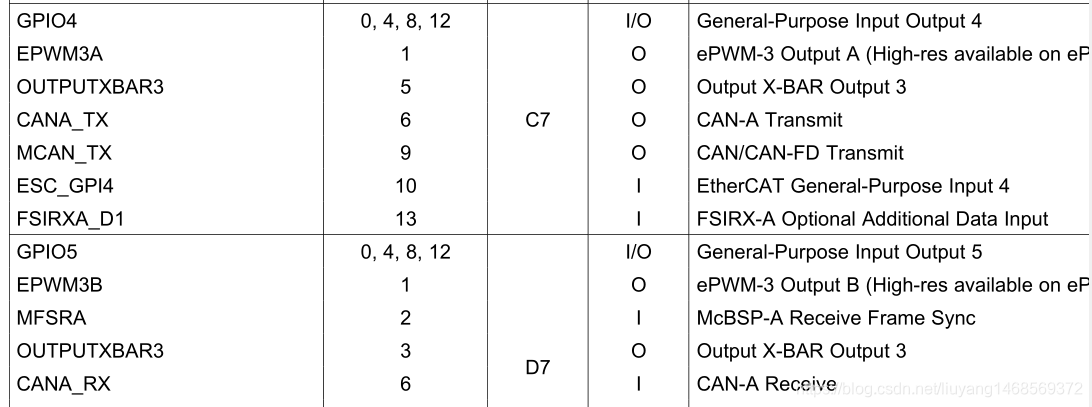

我的CAN接的DSP的F28388D芯片，我们再来看一看F28388D的对应引脚的功能描述（如下图）：

我们可以看到
CANA_TX引脚对应的输入输出状态，是***输出***引脚
CANA_RX引脚对应的输入输出状态，是***输入***引脚

所以，输入输出应该是功能对应。

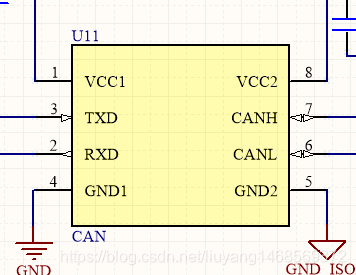

所以，后来更改了一下，连接图如下：

28388D的TXD与ISO1050的TXD连接
28388D的RXD与ISO1050的RXD连接

注：
这是博主自己在绘制电路图的过程中，遇到的问题，和大家分享，有不同见解的朋友们，欢迎多交流！
